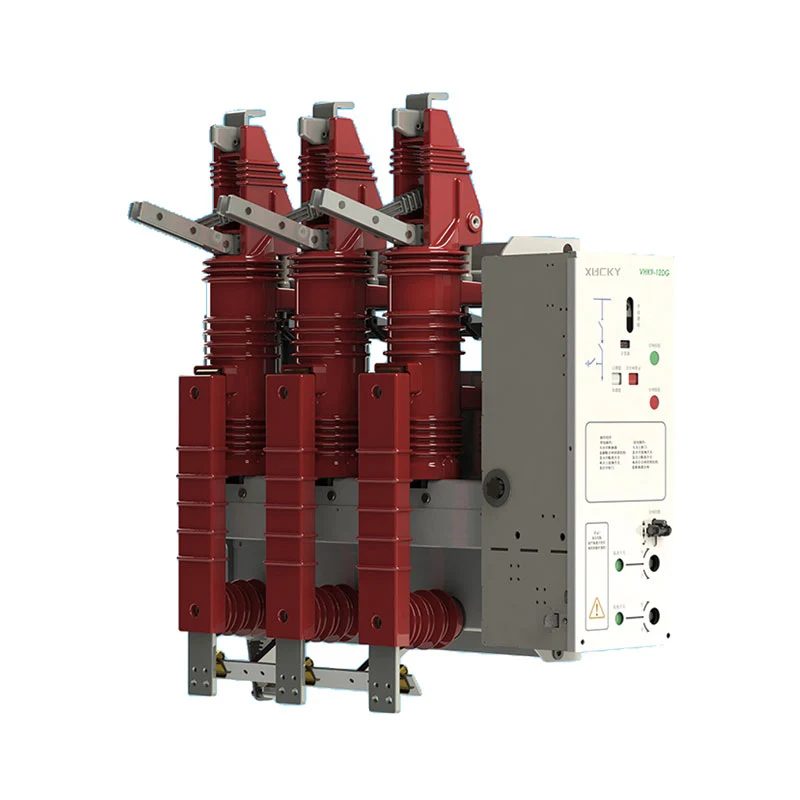

VHK9-12 Интегралдык айкалыштырылган вакумдук өчүргүч

VHK9-12 интеграцияланган вакуумдук өчүргүч - бул электр жабдууларынын ишенимдүүлүгү, коопсуздугу жана компакттуулугу боюнча электр колдонуучулардын талаптарын техникалык чечмелөө үчүн иштелип чыккан өчүргүч. Бул коомдук имараттарда, коммерциялык турак жайларда, өнөр жай жана тоо-кен өндүрүш тармактарында ж.б. 12KV/7.2KV электр бөлүштүрүү системалары үчүн ылайыктуу, ошондой эле жогорку компакттуулукту талап кылган жогорку вольттогу моторлор менен башкарылуучу механикалык жабдуулардын толук комплекттери үчүн ылайыктуу.

Экологиялык шарттар

● Бийиктиги: ≤2000m;

● Айлана-чөйрөнүн температурасы: +40℃;

● Салыштырмалуу нымдуулук: күнүмдүк орточо ≤95%, айлык орточо ≤90%;

● Курчап турган аба дат же күйүүчү газ, суу буусу жана башкалар менен олуттуу булганбашы керек;

● Тез-тез катуу титирөө жок;

● Башка колдонуу шарттары же башка атайын талаптар бар болсо, алдын ала биз менен кеңешиңиз.

Техникалык параметрлер

Продукттун техникалык өзгөчөлүктөрү

● Компакт/Ийкемдүү

Абаны чөйрө катары изоляциялоо режими электр энергетикасынын техникалык шарттарынын электрдик клиренс жана локалдык разряд нормаларына жооп берет.

Компакттуу колдоочу кабинеттин өлчөмү, стандарттык кабинеттин өлчөмүн колдоо: 450 * 1000 * 1800 мм (W * D * H), электр энергиясын бөлүштүрүү тутумунун толук топтому өзгөчө компакттуу, кымбат шаар курулуш жерлери үчүн мейкиндикти үнөмдөө.

Шкафтын ийкемдүү формасы жана кеңейтүү режими, башка ар кандай шкафтын түрүн кошуу үчүн ыңгайлуу.

● Интеграцияланган / Кыстарылган

Интегралдык автоматтык өчүргүчтүн айкалышы электр дизайны, ажыратуучу өчүргүчтүн, автоматтык өчүргүчтүн, жерди өчүргүчтүн, заряддалган сенсордун айкалышы, модулдук дизайн, жөнөкөй жана ишенимдүү блокировка, тейлөө үчүн оңой.

● Визуализация / Натыйжалуулук

Визуалдык ажыратуу которгучу сынык дизайны, тез жеткирүү убактысы, жалпы модулдук дизайн, электрдик толук заводду монтаждоону ыңгайлуу жана тез кылат. Монолиттик түзүлүш, блокировкалоонун бардык түрлөрү бирдиктүү механизмде ишке ашырылышы керек, толук электрдик заводдо монтаждоо процессинин көйгөйлөрүнөн келип чыккан блокировкалардын бузулуу коркунучун азайтуу.

● Туруктуулук / Туруктуулук

Кошумча жазгы/туруктуу магнит механизми, узак механикалык иштөө мөөнөтү, мөөр басылган вакуумдук жаасы бөлмөнүн капсуласы, чаңга каршы, жылуулоонун жогорку көрсөткүчтөрү.

Жалпы өлчөмдөр

Туруктуу коммутациялык түзүлүштөргө тиешелүү

Кабинеттин корпусу 2,0 мм алюминий-цинк плитасын ийүү жолу менен чогулуп, жогорку күчкө, жеңил салмакка, коррозияга мыкты туруктуулукка ээ, көз карандысыз төмөнкү чыңалуу бөлмөсүнө, шиналык бөлмөгө, коммутатор бөлмөсүнө, кабелдик бөлмөгө бөлүнгөн.

Туруктуу типтеги бөлүштүргүч төмөнкү төрт бөлүктөн турат:

①шина бөлмөсү ②негизги өчүргүч ③кабель бөлмөсү ④иштөө механизми, блокировкалоо механизми жана төмөнкү чыңалуудагы башкаруу ⑤жогорку жерге туташтыруу контакты (милдеттүү эмес)

① Шина бөлмөсү

Шина бөлмөсү шкафтын үстүнкү бөлүгүндө жайгашкан. Шина бөлмөсүндө негизги шиналар бөлүштүрүүчү түзүлүштөрдүн бүткүл катары аркылуу бириктирилет.

② Негизги которгуч

Коммутатор бөлмөсү автоматтык өчүргүч менен жабдылган, анын ичинде автоматтык өчүргүч, ажыраткыч, жерге өчүргүч жана чыңалуу сенсору бар. Автоматтык өчүргүч шкафынын алдындагы операция түзүмү аркылуу автоматтык өчүргүч интерфейси коммутатор бөлмөсүнүн кабинетинин эшигин ачпастан иштей алат.

③ Кабель бөлмөсү

Автоматтык өчүргүчтүн шкафында кең пейилдиктүү кабелдик бөлмө бар, ал негизинен кабелдик туташтыруу үчүн колдонулат, ошондуктан бир же үч өзөктүү кабелдерди эң ​​жөнөкөй экрандалбаган кабель туташтыргычтары менен туташтырууга болот. Ошол эле учурда, жетиштүү мейкиндик, ошондой эле спикер, сенсор жана башка компоненттерин жайгаштырууга болот. Стандарттык долбоордо кабинеттин эшигинде байкоочу терезе жана коопсуздук блокировкасы бар.

Кабель бөлмөсүнүн астыңкы плитасы мөөр басуучу капкагы, колдоо алкагы жана ылайыктуу өлчөмдөгү кабель. Кабелдик бөлмөнүн астыңкы плитасы жана эшиктин кашкасы кабелди орнотууну жеңилдетүү үчүн алынып салынышы мүмкүн.

④ Иштөө механизми, блокировкалоо механизми жана төмөнкү вольтту башкаруу

Төмөн чыңалуудагы бөлмө башкаруу панелинин милдетин да аткарат. Төмөн вольттуу бөлмө позиция индикатору жана механикалык блокировкалоочу түзүлүш менен пружинанын иштөө механизми менен жабдылган. Ал ошондой эле көмөкчү контакт, сапар катушкасы, авариялык өчүрүү механизми, сыйымдуулук заряддалган дисплей, ачкыч кулпусу жана электрдик операциялык түзүлүш менен жабдылышы мүмкүн. Ошол эле учурда, төмөнкү вольттуу бөлмө мейкиндиги, ошондой эле башкаруу схемасы, өлчөөчү аспап жана микрокомпьютер коргоо аппараты менен жабдылышы мүмкүн. Микрокомпьютерди коргоо түзүлүшүндө күтүү режиминде RS232 же RS485 байланыш интерфейси бар, ал алыстан мониторинг жүргүзө алат.
