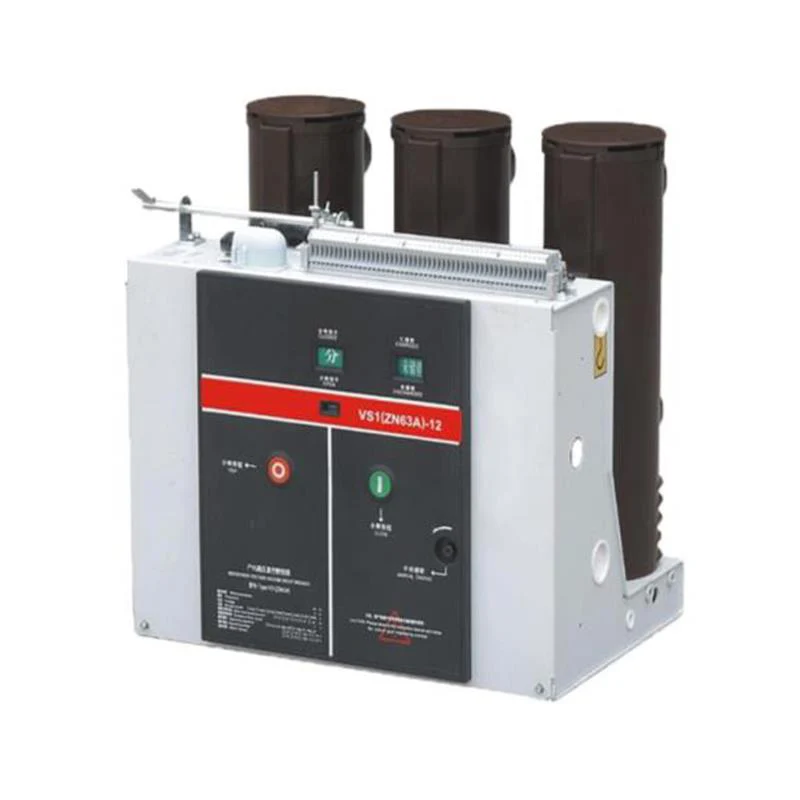

ZN63A-12 Ички жогорку вольттогу вакуумдук өчүргүч

ZN63A-12 ички жогорку чыңалуудагы вакуумдук өчүргүч - бул өнөр жай жана тоо-кен ишканаларында, электр станцияларында жана көмөкчордондордо электр объектилерин көзөмөлдөө жана коргоо үчүн колдонула турган үч фазалуу 50 Гц жана номиналдык чыңалуу 12 кВ болгон үй ичиндеги жабдуулар. тез-тез операция жерлер.

Чыңалуудагы вакуумдук өчүргүч тез-тез иштесе болот жана бир нече жолу бузуп, кайра жабыла алат. Продукт алдыңкы-арткы монтаждоо түзүмү катары иштелип чыккан, аны туруктуу орнотуу бирдиги катары гана колдонбостон, шасси менен жабдуу аркылуу кол араба бирдиги катары да колдонсо болот жана ишенимдүү блокировкалоо функциясы бар.

ZN63A 12KV өчүргүч стандарттарга жооп берет: GB / T1984 жана JB / T3855.

TAIXI Electric тарабынан чыгарылган ZN63A-12 ички жогорку чыңалуудагы вакуумдук өчүргүч - бул бешинчи муундагы VS1 ички жогорку чыңалуудагы вакуумдук өчүргүч. Бул ишенимдүү бөгөттөө функциясы бар жана тез-тез иштетилиши мүмкүн. Ал бир нече жолу сындырып, кайра жабуу мүмкүнчүлүгүнө ээ. Үй ичиндеги жогорку чыңалуудагы вакуумдук өчүргүч иштөө механизминен жана жааны өчүрүүчү камерадан турат, аны туруктуу орнотуу бирдиги катары же шасси арабасы менен жабдылган өзүнчө кол араба катары колдонууга болот.

Модел жана мааниси

Иштөө абалы

1. Абанын температурасы: -15~+40℃

2. Бийиктиги: ≤2000m

3. Нымдуулук: Күнүмдүк орточо мааниси ≤95%，Айлык орточо мааниси ≤90%;

4. Суу буусунун басымы: Күнүмдүк орточо мааниси ≤2.2kPa; Айлык орточо маани ≤1,8кПа

5. Тышкы титирөө жана жер титирөөнү эске албай коюуга болот

6. Чаң, түтүн, жегич/күйүүчү газ, буу жана туз менен булганган жерлерде иштөөгө болбойт.

Техникалык спецификация

1. Негизги спецификация жана техникалык параметр

2. Чогултуудан жана тууралоодон кийин ички жогорку чыңалуудагы вакуумдук өчүргүчтүн механикалык параметрлери

3. Катушкаларды ачуу жана жабуунун техникалык параметрлери

4. Энергияны сактоочу мотордун техникалык параметрлери

Энергияны сактоо кыймылдаткычы туруктуу магниттик DC кыймылдаткычын кабыл алат, иштөө чыңалуу AC жана DC кубат менен камсыз кылат

Продукт түзүмү жана өзгөчөлүктөрү

1. Вакуумдук үзгүч

12KV өчүргүч орто мөөр түрдөгү керамикалык же айнек вакуумдук үзгүч менен жабдылган, жез-хром байланыш материалын, чөйчөк сымал магнит талаасынын контакт түзүмүн колдонот, анын контакттык электр эскирүү ылдамдыгы аз, электрдин иштөө мөөнөтү узак жана чыңалууга туруштук берет. байланыштын деңгээли жогору, туруктуу диэлектрдик күч, жааны калыбына келтирүү ылдамдыгы тез, кармап калуу деңгээли төмөн жана үзүлүүчү кабель күчтүү.

2. Жалпы структура

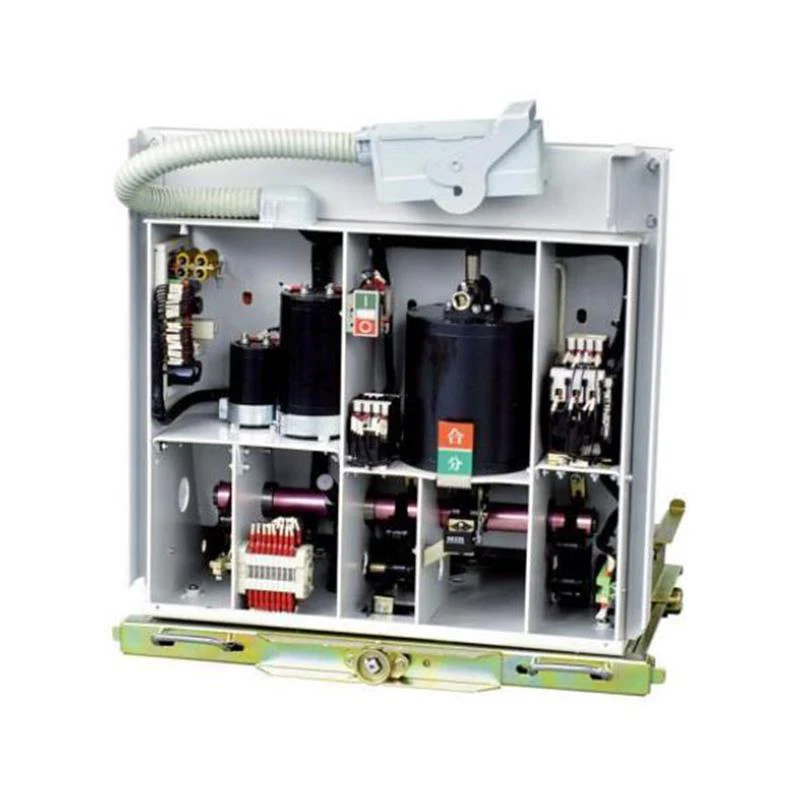

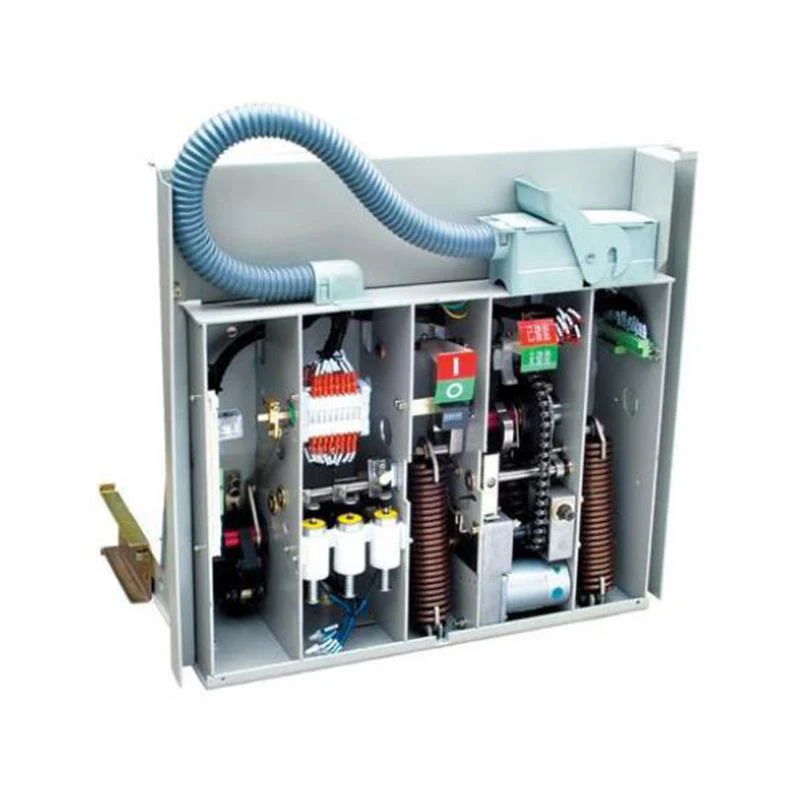

Ички жогорку чыңалуудагы вакуумдук өчүргүчтүн жалпы түзүмү иштөө механизмин жана жааны өчүрүүчү камеранын алдыңкы-арткы түзүлүшүн кабыл алат. Негизги схема бөлүгү үч фазалуу пол типтеги түзүлүш үчүн. Вакуумдук үзгүч түтүкчөлүү изоляциялык түтүккө вертикалдуу орнотулган. Изоляциялык бочка эпоксиддик чайырдан жасалган жана APG процесси менен куюлган, ошондуктан ал өзгөчө сүзүүгө туруктуу. Бул структуралык дизайн жааны өчүрүүчү камеранын бетинде чаңдын топтолушун бир топ азайтат, вакуумдук үзгүчтүн тышкы факторлордон жабыркап калышына жол бербейт, ошондой эле нымдуу жылуулук жана чөйрөдө чыңалуу таасирине жогорку туруктуулукту камсыздай алат. олуттуу булгануу.

12КВ автоматтык өчүргүч жабылган абалда турганда негизги чынжыр токунун жолу:

Үстүнкү чыгуучу отургуч 28 жаа өчүрүүчү камеранын үстүнкү кронштейнине 27 вакуумдук жааны өчүрүүчү камеранын ичиндеги статикалык контактка, кыймылдуу контакт жана анын туташтырылган өткөргүч клиби аркылуу бекитилет жана төмөнкү кронштейнге 30 жана жумшак туташтырылган. төмөнкү розетка отургуч 32 . Ички жогорку чыңалуудагы вакуумдук автоматтык өчүргүчтүн иштеши жана контакттардын контакттары изоляция таякчасы 34 жана ички идиш пружинасы 33 менен ички жогорку чыңалуудагы вакуумдук өчүргүчтүн шатун системасы аркылуу ишке ашырылат.

Автоматтык өчүргүч ар бир учурдагы деңгээлде чаң өткөрбөй турган изоляциялык цилиндр капкагы менен жабдылган. Иш жүзүндө колдонууда 1250A жана андан төмөн номиналдык токту алып салуу зарыл эмес жана номиналдык ток 1600A же андан жогору болгондо, аны алып салуу керек.

3. Иштөө механизми

Иштөө механизми - бул тегиздикте орнотулган жазгы энергияны сактоочу иштөө механизми, анда кол менен энергияны сактоо жана электр энергиясын сактоо функциясы бар. Иштетүү механизми жаа өчүрүүчү камеранын алдындагы механизм кутучасына жайгаштырылат. 12КВ автоматтык өчүргүчтүн механизм кутусу бир эле учурда иштөө механизминин рамкасы катары колдонулат. Механизм кутучасы беш монтаждык мейкиндикке төрт орто бөлүү тактасына бөлүнгөн, анын жүрүшүндө сактоо жана энергияны сактоо бөлүктөрү, өткөргүч бөлүгү, өчүрүү бөлүгү жана буфердик бөлүгү тиешелүү түрдө орнотулат. Алдыңкы бөлүгү биргелешкен, ON-OFF баскычы, кол менен энергияны сактоо операция тешиги, жазгы сактоо абалынын көрсөткүчү жана ON-OFF көрсөткүчү менен жабдылган. Ошентип, жааны өчүрүү камерасы жана механизми экөөнү ырааттуу кылуу, керексиз аралык өткөргүч байланышын азайтуу, энергия керектөөнү жана ызы-чууну азайтуу жана 12KV өчүргүчтүн функциясын ишенимдүүрөөк кылуу үчүн бир бүтүн түзөт.

4. 12KV өчүргүч узак кызмат мөөнөтү, жөнөкөй тейлөө, эч кандай булганышы, эч кандай жарылуу коркунучу, аз ызы-чуу, жана ушул сыяктуу артыкчылыктарга ээ жана тез-тез иштөө шарттарына жана башка катаал эмгек шарттарына караганда ылайыктуу болуп саналат. 12КВ автоматтык өчүргүчтү кол араба түрүндөгү бөлүштүргүчкө жүктөөгө болот, ошондой эле туруктуу коммутаторлор үчүн колдонулушу мүмкүн.

Иштөө принциби

1. Догаларды өчүрүү принциби

12KV автоматтык өчүргүч вакуумдук жана изоляциялык чөйрөсү бар жааны өчүрүүчү камераны колдонот жана өтө жогорку вакуумдук даражага ээ. Иштеп жаткан механизмдин аракети астында кыймылдуу жана статикалык контакттар электрдик жактан бөлүнгөндө контакттардын ортосунда дога пайда болот. Байланыштын өзгөчө түзүлүшүнөн улам контакттык боштукта ылайыктуу электромагниттик талаа да пайда болот, ал доганын диффузиясына көмөктөшөт жана жаа чыңалуусун кармап туруу үчүн күйүү үчүн жааны контакттын бетине бирдей бөлүштүрөт. Ток табигый нөлгө барабар болгондо, калдык иондор, электрондор жана металл буулары микросекунддар аралыгында контакттын жана калканчтын бетинде рекомбинацияланышы же конденсацияланышы мүмкүн, ошентип, дога өчүрүүчү камеранын сыныгынын диэлектрдик күчү калыбына келет. тез, yo жаа өчүрүү жана сынууга жетишүү.

2. Энергияны сактоо

Ички жогорку чыңалуудагы вакуумдук өчүргүчтү жабуу үчүн зарыл болгон энергия жабылуучу жазгы энергиянын сактагычы менен камсыз кылынат. Энергияны сактоо тышкы кубаттуу кыймылдаткычы менен же энергияны сактоо туткасы менен кол менен аткарылышы мүмкүн.

Энергияны сактоо операциясы: Рамкага орнотулган энергияны сактоочу мотордун электр чыгаруу моменти мотор чыгаруу валынын бир багыттуу подшипниги менен башкарылат, же сактоо туткасы саат жебеси боюнча титиреп, кол менен энергия сактоочу тешикке киргизилет жана тиш дөңгөлөк курт тиштүү жана курт аркылуу айланды. Андан кийин, чынжыр дөңгөлөк айлануу үчүн чынжыр менен айдалат. Тишти айлантканда, тиштүү төөнөгүчтүн айдоо дөңгөлөгүндөгү сыдыргыч энергияны сактоочу валды айлантуу үчүн айдайт.

Ал эми энергия сактоо үчүн эки каптал кол тирешүү жабуу жазы аркылуу. Энергияны сактоо позициясына жеткенде, рамкадагы чек тилкеси сыдырманы ылдый басып, энергияны сактоочу вал тиштүү өткөргүч системасынан ажыратылат жана сактоочу энергия роликти кармап туруу үчүн дөңгөлөктү кармап турат. Ошол эле учурда энергияны сактоо позициясы сакталып, энергияны сактоо индикатору энергияны сактоо шахтасындагы терүү тактасы тарабынан которулат. Энергияны сактоо белгиси көрсөтүлөт, ал эми инсульт өчүргүч энергияны сактоочу кыймылдаткычтын электр менен камсыздоосун өчүрүү үчүн которулат. Бул учурда ички жогорку чыңалуудагы вакуумдук өчүргүч жабылууга даярданууда.

3. Жабуу операциясы

Механизм энергияны сактагандан кийин, жабуу сигналы кабыл алынса, жабылуучу электромагнит иштейт же жабуу баскычын басып, энергия сактоочу валдын айлануусун сактап, роликти бошотуу үчүн кычкачтарды айдап, энергия сактагычты бошотуп, жабылуучу пружина энергияны бошотот, Ошентип, энергия сактоочу вал жана валдагы камера сааттын жебеси боюнча айланат. Колду айландыруу менен трансмиссия пластина изоляцияланган тартма таякчаны кыймылдуу контактты жабуу абалына айдайт жана контакт үчүн керектүү контакт басымын кармап туруу үчүн контакт пружинасын кысып турат.

Жабуу операциясы аяктагандан кийин жабылуучу позиция жабылуучу көшөгө жана жарым вал тарабынан сакталат. Ошол эле учурда, энергияны сактоо индикатору, энергияны сактоо инсульт өчүргүчтөрү баштапкы абалга келтирилет, мотордун электр менен камсыз кылуу чынжыры кошулат жана ON-OFF индикатор тактасында "жабуу" белгиси көрсөтүлөт, эгерде тышкы электр энергиясы күйгүзүлсө, ал кирет кайра энергия сактоо абалы.

Эскертүү: 12КВ автоматтык өчүргүч жабылуу абалында болгондо же кулпулоочу түзүлүш тандалганда жана тышкы электр булагы жана кол арабанын түрүндөгү 12КВ автоматтык өчүргүч кыймылдатуу процессинде туташтырылбаса, жабуу операциясын жүргүзүү мүмкүн эмес.

4. Ачылыш операциясы

Жабуу операциясы аяктагандан кийин, ачуу сигналы кабыл алынгандан кийин же ачуу баскычы басылгандан кийин, ачылуучу электромагнит же ашыкча ток чыгаруучу электромагнит иштейт, ошону менен жабылуучу тормоздогу жарым валдын чектөөсү жоюлат. Дога өчүрүүчү камеранын статикалык жана динамикалык контакттары контакттык пружиналардагы жана тешикте сакталган энергия менен бөлүнүп, операция жүргүзүлөт. Пост ачуу процессинде гидравликалык буфер ачуу процессинде калган энергияны өзүнө сиңирип алат жана ачылыш абалын чектейт.

Күйгүзүү-өчүрүү индикатордук тактасы "Ачык" белгисин көрсөтөт, ошол эле учурда эсептегич эсептегичти ишке ашыруу үчүн тартылат, негизги көмөкчү өчүргүч диск байланышы менен которулат.

Коргоо бөгөттөө катасы

1. Имараттагы жогорку чыңалуудагы вакуумдук автоматтык өчүргүчтүн жабылышы аяктагандан кийин, жабылуучу блокировкалуу ийилүүчү пластина ылдый жылат жана жабылуучу ийилүүчү пластинаны валда кармап турат, ал эми автоматтык өчүргүч өчүрүлгөндө өчүргүчтү кайра жабууга болбойт. ачылган эмес.

2. Автоматтык өчүргүч жабылгандан кийин, эгерде жабылуучу электр сигналы өз убагында алынып салынбаса, үй ичиндеги жогорку чыңалуудагы вакуумдук өчүргүчтүн өчүрүүгө каршы ички башкаруу схемасы бир нече жолу жабылышын алдын алуу үчүн жабылуучу чынжырды кесип салат. 3. Кол араба тибиндеги автоматтык өчүргүч эксперименталдык абалга же жумушчу абалына жетпегенде, бири-бири менен биригип турган ийилүүчү пластинка жабылуу сапарында төөнөгүчтү бүктөйт, ал эми үй ичиндеги жогорку чыңалуудагы вакуумдук автоматтык өчүргүч автоматтык өчүргүчтүн терезеге киришине жол бербөө үчүн жабылбайт. жүктөө аянты жабылган абалда.

4. Кол араба тибиндеги жогорку чыңалуудагы вакуумдук автоматтык өчүргүч жумушчу абалында же сыноо абалында жабылгандан кийин, роликтин кулпу механизми плитаны бекитет, ал эми кол араба жүк зонасын тартып же түртүп жибербөө үчүн кыймылдай албайт. жабуу абалы.

5. Эгерде электрдик жабуу кулпусу тандалган болсо, экинчилик башкаруу кубаты күйүп турганда кол менен жабуу операциясына жол бербейт.

Эскертүү: жабылуучу электр керектөө 4.5W жана 0.8-1.1 эсе номиналдык чыңалуу менен кадимкидей иштетилиши мүмкүн.

Орнотуу, пайдалануу жана тейлөө

■ Орнотуу:

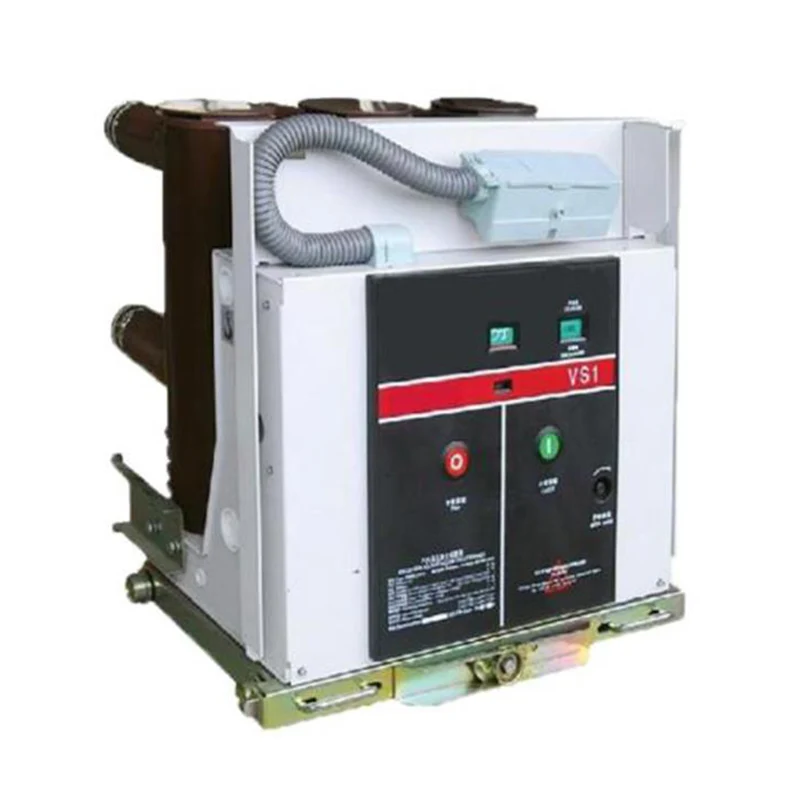

1. 12KV автоматтык өчүргүч туруктуу бирдик катары же шасси менен троллейбус бирдиги катары орнотулушу мүмкүн.

2. Автоматтык өчүргүчтү көтөрүүдө илгичти ички жогорку чыңалуудагы вакуумдук өчүргүчтөгү көтөрүүчү тешикке илип коюу керек. Кыймылдап жатканда үстүнкү жана астыңкы контакттык колдорго күч колдонулбашы керек, ошол эле учурда автоматтык өчүргүч чоң шок термелүүсүнө дуушар болбошу керек.

3. 12KV өчүргүч кабинет менен кызматташып, иштеши керек.

а. Туруктуу автоматтык өчүргүчтөрдүн кириш жана чыгуучу тешиктери менен негизги чынжырлуу автобустун ортосундагы байланыш болттору жакшы байланышты камсыз кылуу үчүн бекемделиши керек.

б. Кол арабанын түрү жабык жогорку чыңалуудагы вакуумдук өчүргүч атайын транспорттук унаа менен кабинетке түртүлөт. Автоматтык өчүргүч сыноо/изоляция абалына киргенде, шасси унаасынын кулпу тактасы менен шкафтын корпусу жакшы дал келиши керек.

в. Атайын тутканы шассидин иштөө тешигине киргизип, алдыга жылуу үчүн саат жебеси боюнча, чыгуу үчүн саат жебесине каршы буруңуз. 12KV автоматтык өчүргүчтү түртүп же ачууда гана чыгарууга болот. Автоматтык өчүргүч троллейбустун кыймылдоосу 200 мм.

г. Кол арабанын түрү 12КВ автоматтык өчүргүч сыноо абалында жана жумушчу абалында гана ачуу жана жабуу операциясын аткара алат. Ал жабылган абалда болгондо, өчүргүч троллейбусту жылдыруу мүмкүн эмес.

4. Башкаруу чынжырын туура туташтырыңыз, ички жогорку чыңалуудагы вакуумдук өчүргүчтүн ички схемасы (толук маалымат үчүн 5-сүрөттөн 8-сүрөттү караңыз).

■ Колдонуу:

Энергияны сактоо операциясы

а. Энергияны кол менен сактоо: Энергияны сактоочу атайын тутканы саат жебеси боюнча кол менен энергияны сактоочу тешикке салыңыз. Энергияны сактоочу жай орнотулгандан кийин, энергияны сактоо индикатору анын энергияны сактаганын көрсөтөт.

б. Моторлуу энергияны сактоо: Энергияны сактоочу мотордун иштөө күчүн күйгүзүңүз жана мотор энергияны автоматтык түрдө сактайт. Энергияны сактоочу жай орнотулгандан кийин, мотордун энергияны сактоо чынжырчасы автоматтык түрдө өчүрүлөт жана энергияны сактоо көрсөткүчү ал энергияны сактаганын көрсөтөт.

2. Жабуу жана өчүргүчтү ачкандан кийин, энергияны сактоо аяктагандан кийин, кол менен "Жабуу" баскычын басыңыз же жабылуучу электромагниттик акт жасоо үчүн башкаруу күчүн күйгүзүңүз, башкача айтканда, жабууну ишке ашырууга болот; которгуч ачылганда, кол менен басып "Breaker" суб-дарбазасы электромагниттик ачуу баскычын басуу же башкаруу кубат менен жабдууну күйгүзүү менен жетишилет.

3. Оператор имараттын ичиндеги жогорку чыңалуудагы вакуумдук өчүргүчтүн түзүлүшүн түшүнүп, продуктунун нускамаларын кунт коюп окуп чыгып, аны көрсөтүлгөндөй туура иштетиши керек.

■ Тейлөө:

1. Ички жогорку чыңалуудагы вакуумдук өчүргүч үчүн вакуумдук үзгүлтүккө учурагыч түзүлүштү колдонуудан улам, атайын багыттагы жылма подшипниктер жана узак мөөнөттүү майлар колдонулат, ошондуктан автоматтык өчүргүчтүн негизги корпусу колдонуунун кадимки шарттарында техникалык тейлөөгө муктаж эмес, бирок пайдалануу чөйрөсүндөгү айырмачылыктан улам, продукт дагы эле иштеши керек. Төмөнкү тейлөөнү үзгүлтүксүз аткарыңыз.

а. 12KV өчүргүчтүн бетиндеги чаң жана кир айлана-чөйрөгө жараша тазаланат. Изоляциянын бетин кургак чүпүрөк менен сүртүңүз, андан кийин кир жуугуч каражатка нымдалган жибек кездеме менен булганган жерлерди тазалаңыз.

б. Вакуумдук өчүргүчтүн агып жатканын же изолятордун изоляциялык бекемдиги азайганын текшерүү үчүн жылына бир жолудан кем эмес ички жогорку чыңалуудагы вакуумдук өчүргүчтү изоляциялаңыз. Эгерде кандайдыр бир аномалия болсо, аны убагында чечүү же алмаштыруу керек.

в. Автоматтык өчүргүч узак убакыт бою иштебей турганда, 12КВ өчүргүчтүн активдүү бөлүгү блоктолушу мүмкүн. Ошондуктан, 12КВ автоматтык өчүргүч жылына бир жолудан кем эмес иштетилиши керек (анын ичинде энергияны сактоо жана жабуу жана ачуу операциялары үчүн ар бири 5 жолу).

г. Тез-тез иштетилүүчү үй ичиндеги жогорку чыңалуудагы вакуумдук автоматтык өчүргүч үчүн иштөө механизминдеги кыймылдуу тетиктердин эскириши тез-тез текшерилип турушу керек, ал эми зарыл болгон учурда кыймылдуу тетиктерди майлоочу май менен толтурууга болот. Кырсыктарды болтурбоо үчүн үй ичиндеги жогорку чыңалуудагы вакуумдук өчүргүч өчүргүч сакталбаган абалда болгондо техникалык тейлөө иштери жүргүзүлүшү керек.

Жалпы каталар жана себептер

Контур жана орнотуу өлчөмү

650mm кабинети менен ZN63A-12 контур жана орнотуу өлчөмү

Сүрөт 1. Кол арабанын түрү пломба түрү

Сүрөт 2. Кол арабанын түрү жалпы типтеги кол арабасы

3-сүрөт Туруктуу типтеги пломба түрү

Эскертүү: кашаада көрсөтүлгөн өлчөмдөр 1600Адан жогору номиналдык ток үчүн.

4-сүрөт. Туруктуу типтеги жалпы тип

Сүрөт 5 Кол арабанын түрү пломба түрү

6-сүрөт

7-сүрөт

Экинчи схемалык диаграмма

8-сүрөт ZN63A-12 стационардык VCB ички электрдик экинчи схемалык схемасы (кулпуланган электромагнитсиз)

Эскертүү: AC110V же DC110V болгондо L кыска туташтырылышы керек.

9-сүрөт ZN63A-12 стационардык типтеги вакуумдук өчүргүч (кулпулоочу электромагнити менен)

Эскертүү: AC110V же DC110V болгондо L кыска туташтырылышы керек.

10-сүрөт ZN63A-12 кол арабасы тибиндеги вакуумдук өчүргүч (электромагниттин кулпусу жок)

Эскертүү: AC110V же DC110V болгондо L кыска туташтырылышы керек.

11-сүрөт ZN63A-12 кол арабасы тибиндеги вакуумдук өчүргүч (кулпу электромагнити менен)

Эскертүү: AC110V же DC110V болгондо L кыска туташтырылышы керек.

Сатуудан кийинки тейлөө

1. Биздин компания тарабынан сатылган бардык буюмдар үчүн кепилдик мөөнөтү бир жыл. Кепилдик мөөнөтүнүн ичинде акысыз тейлөө көрсөтүлөт. Компания аны кепилдиктин деталдуу жоболоруна ылайык оңдойт жана алмаштырат (адамдык факторлордон же туруштук бере алгыс жаратылыш кубулуштарынан келип чыккан бузулуу же зыяндан тышкары. ).

2. Оңдоо тууралуу билдирүүнү алгандан кийин жети жумушчу күндүн ичинде окуя болгон жерге жетип, маселени чечебиз.

3. Колдонуучу тиешелүү техникалык көйгөйлөрдү телефон аркылуу кеңешип, так чечимди ала алат.

4. Качан нормалдуу пайдалануу учурунда аткаруу ийгиликсиздик, компания жогоруда кепилдик кызмат убада кылат.

5. Кепилдик мөөнөтүнүн ичинде акы төлөнүүчү тейлөө кызматтары үчүн төмөнкү шарттар аткарылат;

а. Техногендик же туруштук бере алгыс жаратылыш кубулуштарынан келтирилген зыян;

б. Туура эмес иштөөдөн улам бузулуу же бузулуу;

в. Буюмду өзгөртүү, демонтаждоо же монтаждоодон улам бузулуу же бузулуу.

Заказ берүү маалыматы

Заказ берүүдө төмөнкү нерселерди көрсөтүңүз:

а. Автоматтык өчүргүчтүн модели жана заказдын саны;

б. Номиналдуу чыңалуу, номиналдык ток жана номиналдык кыска туташуудагы үзүлүүчү ток;

в. Энергияны сактоочу кыймылдаткычтын жана ачык-жабуучу катушканын номиналдуу иштөө чыңалуусу;

г. Ашыкча токтун өчүрүү катушкаларынын саны жана өчүрүү учурдагы мааниси;

д. Запастык бөлүктөрдүн аталыштары жана саны;

f. Колдонуучунун кандайдыр бир белгисиз же өзгөчө талаптары болсо, өндүрүүчүгө кайрылыңыз.
