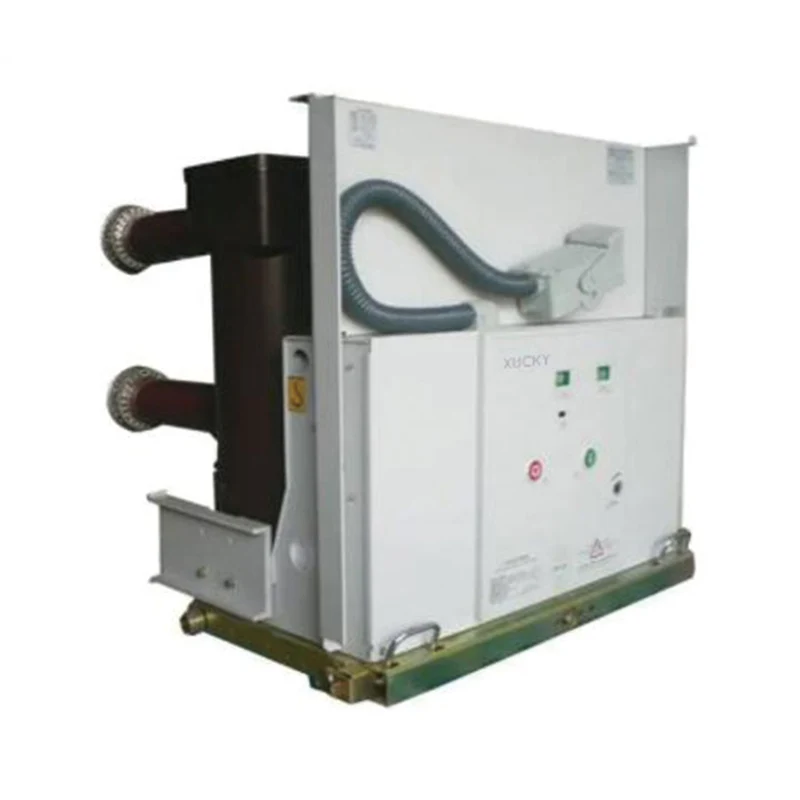

VS1-24 сериясы ички жогорку чыңалуудагы вакуумдук өчүргүч

XUCKY Electric - бул VS1-24 сериясындагы ички жогорку чыңалуудагы вакуумдук өчүргүчкө адистешкен Кытайдын алдыңкы өндүрүүчүсү жана экспорттоочусу. Биз дүйнө жүзү боюнча биздин кардарлардын ар кандай муктаждыктарын канааттандыруу үчүн буюмдардын кенен спектрин бар. Биздин жогорку сапатка, инновациялык технологияга жана мыкты кардарларды тейлөөгө берилгендигибиз бизди биздин тармакта өзгөчөлөнтөт.

Сурамжылоо жөнөтүү

Продукт Description

VS1-24 сериясындагы ички жогорку чыңалуудагы вакуумдук өчүргүч - бул 3 фазалуу AC 50Hz 24kV ички өчүргүч жабдуулар

♦ Орнотуу жолу: тартылуучу түрү, белгиленген түрү, каптал минип түрү;

♦ Иштөө механизми: жазгы иштөө механизми жана туруктуу магниттик иштөө механизми;

♦ Уюл түрү: чогулган түркүк, камтылган устун;

♦ Колдонмо: sw.tchgear KYN28-24, XGN-24.

♦ Кошумча сайгыч: 58 пин, 64 пин.

Продукт стандарттары

♦ IEC62271-100 Жогорку вольттогу бөлүштүргүч жана башкаруучу түзүлүш 100-бөлүк: AC өчүргүчтөр

♦ GB1984 Жогорку вольттогу AC өчүргүчтөр

♦ GB/T11022 Жогорку вольттогу коммутаторлор жана башкаруучу түзүлүштөр үчүн жалпы мүнөздөмөлөр

♦ JB/T 3855 Жогорку вольттогу AC вакуумдук өчүргүчтөр

♦ DL/T402 Жогорку вольттогу AC өчүргүчтөрдүн спецификациясы

Экологиялык шарттар

♦ Айлана-чөйрөнүн температурасы: -15°C~+40°C;

♦ Бийиктиги: <1000м;

♦ Салыштырмалуу нымдуулук: күнүмдүк орточо <95%, айлык орточо <90%；

♦ Жер титирөөнүн күчү: <8 деңгээл;

♦ Өрт, жарылуу коркунучу жок, олуттуу кир, химиялык коррозия, ошондой эле катуу титирөө жок жерлер.

Негизги техникалык параметрлери

Жок	пункт	бирдиги	Нарк
1	Номиналдуу чыңалуу	кВ	24
2	1 мин электр жыштыгы чыңалууга туруштук берет		65
3	Чагылгандын номиналдык импульсу чыңалууга туруштук берет		125
4	Номиналдуу жыштык	Hz	50
5	Номиналдуу ток	A	630, 1250, 1600, 2000, 2500, 3150
6	Номиналдуу кыска туташуу токтун үзүлүүсү	кА	20, 25, 31.5
7	Кыска туташуунун ылдамдыгы (чоку)		50, 63, 80
3	Кыска убакытка туруштук берет		20, 25, 31.5
9	Номиналдуу чокусу агымга туруштук берет		50, 63, 80
10	Номиналдуу кыска туташуу узактыгы	S	4
11	Номиналдуу иштөө ырааттуулугу		0-0.3с-C0-180s-C0 0-180s-C0-180s-C0 (50kA)
12	Номиналдуу ачылыш жабуу кабелин заряддоо агымы	A	31.5
13	Номиналдуу кыска туташуу тогун үзүү саны	Times	50 (40кА үчүн 30, 50кА үчүн 20)

Жок	пункт	бирдиги	Нарк
14	Үзүү убактысы	мс	<80
15	Механикалык жашоо	Times	10000
16	Электр өмүрүнүн классификациясына ылайык өчүргүч		E2 класс
17	Ачуучу жана жабылуучу кубаттуулуктун ток жөндөмдүүлүгүнүн классификациясына ылайык автоматтык өчүргүч		C2 класс
18	Кыймылдуу контакттын жана туруктуу контакттын топтолгон эскирүү калыңдыгына уруксат берилген	мм	3
19	Ачык байланыштар ортосундагы боштук	мм	14±1
20	Саякаттан ашык	мм	3,5±1
21	Орточо жабуу ылдамдыгы	м/с	0,7±0,2
22	Орточо ачуу ылдамдыгы	м/с	1,4±0,2
23	Жабуу убактысы (номиналдуу чыңалуу)	мс	35-70
24	Ачуу убактысы (номиналдуу чыңалуу)	мс	20-50
25	Байланышты жабуу учуру	мс	≤2
26	Үч фазалык ачуу жана жабуу асинхронизми	мс	≤2
27	Ар бир фаза өткөрүүчү чынжырдын каршылыгы	uQ	≤50 (630A) ≤45(1250A) ≤35(1600-2000A) ≤25(2500-3150A)
28	Фазадан фазага борбордук аралык	мм	210, 275
29	Байланыш басымы	N	2400±200 (20кА; 25кА) 3100±200 (31,5кА)
30	Контакттын ачылышы кайра көтөрүлүү диапазону	мм	≤2.5
31	Номиналдуу иштөө чыңалуусу	V	AC/DC110/220
32	Номиналдуу жумушчу ток	A	1.1 (AC/DC 220V) 3.3 (AC/DC 110V)
33	Энергияны сактоочу мотордун кубаттуулугу	W	70
34	Энергияны сактоочу мотордун номиналдык чыңалуусу	V	DC 220/DC110
35	Энергияны сактоо убактысы	мс	≤10
