Аба өчүргүчтөрү (ACBs)оор жүк бөлүштүрүү системаларын коргоо, башкаруу жана обочолонтуу үчүн арналган жогорку кубаттуулуктагы, төмөнкү вольттогу электрдик коммутациялык түзүлүштөр. 1,000В AC чыңалууларында иштеп, адатта 800Адан 10,000Ага чейинки токторду иштетип, алар маанилүү инфраструктураны ашыкча жүктөөлөрдөн, кыска туташуулардан жана электрдик мүчүлүштүктөрдөн коргоо үчүн өнөр жай жумушчу күчү болуп саналат. Миниатюралык өчүргүчтөрдөн (MCBs) же калыптанган корпусту өчүргүчтөн (MCCBs) айырмаланып, ACBs колдонушат.негизги жаа өчүрүүчү чөйрө катары аба, ири соода, өнөр жай жана коммуналдык тиркемелер үчүн өзгөчө туруктуулукту, жогорку сынуу жөндөмдүүлүгүн жана өнүккөн коргоо функцияларын сунуш кылат.

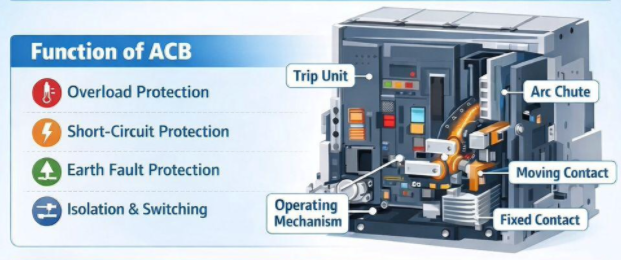

АнАба өчүргүч (ACB)автоматтык түрдө башкарылуучу механикалык өчүргүч болуп саналат, ал:
● коргойт: Ашыкча жүктөмдөрдү, кыска туташууларды, жерге туташууларды жана анормалдуу шарттарды аныктайт, андан кийин токту үзгүлтүккө учуратуу жана жабдуулардын бузулушун, өрттөрдү же коркунучтарды алдын алуу үчүн тез ачылат (ачат).
● Controls: Кадимки иштөө, техникалык тейлөө же системаны кайра конфигурациялоо үчүн схемаларды кол менен же алыстан күйгүзөт/өчүрөт.
●Изоляттар: Коопсуз тейлөө жана персоналды коргоо үчүн чынжырда көрүнөө, коопсуз үзүлүүнү камсыз кылат.
● Мониторлор: Заманбап ACBs реалдуу убакытта ток / чыңалуу / кубаттуулукту көзөмөлдөө, каталарды диагностикалоо жана байланыш үчүн акылдуу сапар бирдиктерин бириктирет.
ACBs дого өчүрүү дизайны, курулушу жана колдонулушу боюнча категорияларга бөлүнөт:
1. Plain Break (Cross-Blast) ACBs
oЭң жөнөкөй дизайн: Ачык абада байланыштар өзүнчө; жаа табигый аба агымы менен муздайт/бөлүлөт.
o Колдонуу жагдайы:Төмөн чыңалуудагы (≤1кВ), аз токтун колдонмолору; чакан системалар үчүн экономикалык жактан натыйжалуу.
2. Магниттик жарылуучу ACBs
o Догаларды дога чуңкурларына түртүү үчүн магниттик талааларды пайда кылган сериялык туташтырылган жардыргыч катушкаларды колдонот.
o Артыкчылыгы:Токко ыңгайлашкан жаа башкаруусу - жогорку бузулуу агымдары = күчтүү магниттик күч = тезирээк өчүрүү.
3. Arc Chute (Splitter Plate) ACBs
o Көбүнчө кеңири таралган заманбап дизайн: Арк жаа муздатып, бөлүп жана өчүрүүчү металл бөлүүчү плиталары бар камерага мажбурланат.
o Колдонуу жагдайы:Стандарттык өнөр жай, маалымат борбору жана коммуналдык колдонмолор.
4. АбаЖардырууACBs
o Догаларды үйлөө үчүн кысылган жогорку басымдагы абаны колдонот; тарыхый жогорку вольттуу системалар үчүн.
o Эскертүү:Татаалдыгынан улам заманбап төмөнкү вольттогу АКБларда сейрек кездешет.

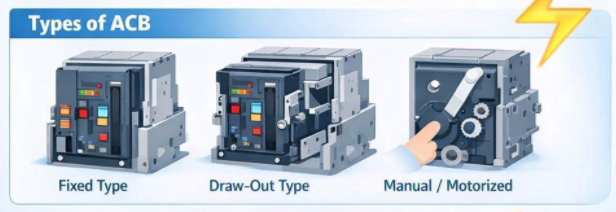

1. Туруктуу типтеги ACBs
o Туруктуу орнотулган; шинанын түз байланышы; арзаныраак.
o Use Case: Минималдуу тейлөө муктаждыктары менен статикалык системалар.
2. тартма тибиндеги (алынуучу) ACBs
o 3 коопсуздук позициясы бар модулдук дизайн:
о Туташкан:Кадимки иштөө (негизги/көмөкчү схемалар активдүү).
o Сыноо:Негизги схемалар изоляцияланган; коопсуз сыноо үчүн кошумча схемалар.
о Бөлүнгөн:Техникалык тейлөө/оңдоо үчүн толук электрдик изоляция.
o Артыкчылыгы:Тез алмаштыруу, бүт панелди өчүрүү.
● 3-уюл (3P): 3-фазалуу системалар үчүн (эң таралган).
● 4-уюл (4P): 3 фаза + нейтралдуу; нейтралдуу изоляцияны талап кылган системалар үчүн (мисалы, TN-S, TT жерге туташтыруу).
ACB иштеши IEC 60947-2 (2024) менен жөнгө салынат, IEC Webstore төмөн вольттуу өчүргүчтөр үчүн дүйнөлүк стандарт:
| Параметр | Description | Типикалык баалуулуктар |
| Номиналдуу чыңалуу (Ue) | Нормалдуу иштөө чыңалуу | 400V, 415V, 690V AC |
| Номиналдуу ток (In) | Үзгүлтүксүз алып жүрүүчү ток | 800A–10,000A |
| Кыска туташууларды үзүү кубаттуулугу (Icu) | Максималдуу ката агымы коопсуз үзүлдү | 50кА–150кА @ 415V |
| Кызматтын кыска туташуусун өчүрүү кубаттуулугу (Ics) | Icu пайызы (сапардан кийин кайра колдонууга болот) | 75%–100% Icu |
| Номиналдуу Кыска убакытка чыдамдуу ток (Icw) | Ток зыян келтирбестен өткөрүлөт (убакыт боюнча) | 1с/3с үчүн 30кА–85кА |
| Иштөө температурасы | Коопсуз чөйрө диапазону | Стандарт: -5°Cден +40°Cге чейин; Кеңири: -25°Cден +70°Cге чейин |
| Коргоо классы (IP) | Коргоону коргоо | IP20 (үй ичинде), IP40, IP54 |
| Механикалык туруктуулук | Иштөө циклдери | 10 000–30 000 цикл |
| Электрдик туруктуулук | Мүчүлүштүктөрдүн үзгүлтүккө учуроо циклдери | 1000–5000 цикл |
● Өнөр жай ишканалары:Негизги кирешелер, мотор башкаруу борборлору (МКК), трансформаторду/генераторду коргоо.
● Маалымат борборлору:UPS системалары, автобус бириктиргичтери, критикалык жүк бөлүштүрүү.
● Коммерциялык имараттар:Бийик кабаттуу электр энергиясын бөлүштүрүү, HVAC жана резервдик генераторлор.
● Коммуналдык кызматтар жана инфраструктура:Подстанциялар, бөлүштүрүүчү панелдер, темир жолду электрлештирүү.
● Деңиз жана деңиз:Кемедеги электр системалары (деңиз сертификатталган ACBs).
● Кайра жаралуучу энергия:Күн/шамал фермасы тармагына туташуу, инвертордук коргоо.
● Номиналдуу ток (жылы):≥ максималдуу үзгүлтүксүз жүктөө агымы (1,1–1,2x коопсуздук фактору).
● Кыска туташуу кубаттуулугу:Icu ≥эсептелген системанын бузулуу агымы (I"k3).
● поляктар:3P (стандартты) же 4P (нейтралдуу изоляция талап кылынат).
●Сапар бирдигинин түрү:
o Жылуулук-магниттик:Негизги ашыкча жүктөө/кыска туташуулардан коргоо.

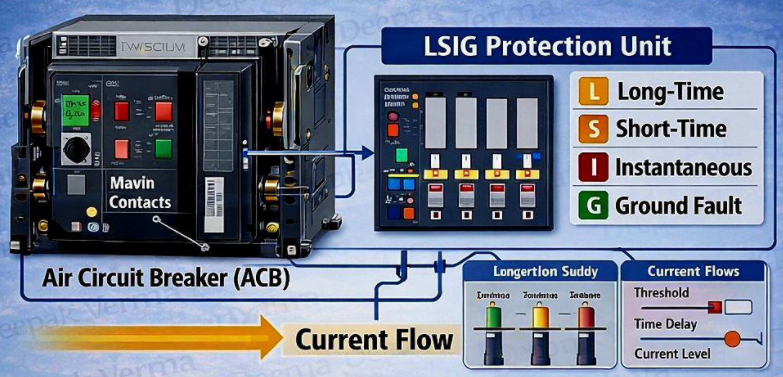

o Электрондук (LSIG):Өркүндөтүлгөн (L = ашыкча жүктөө, S = кыска кечигүү, I = заматта, G = жердин катасы).
o Smart (LSIGM):Байланыш (Modbus, Profibus), алыстан башкаруу, маалыматтарды каттоо.
● Иштөө механизми:Кол менен (кол менен заряддалган) же моторлоштурулган (автоматтык заряддалган/алыстан).
● Айлана-чөйрөнүн температурасы/бийиктиги:>2000м бийиктикте дерат.
● Стандарттар:IEC 60947-2, IEC 60947-1, GB 14048.2 (Кытай), UL 489 (Түндүк Америка).
● Сертификаттар:CE, IEC, CSA, деңиз (DNV, ABS) оффшорлор үчүн.
● Тандоочулук:Агымдагы/төмөндөгү өчүргүчтүн координациясын камсыз кылуу (IEC боюнча A/B классы).
● Бири-бирине кирүү:Ачкыч блокировкасы, көп өчүргүч системалар үчүн зоналык тандалма блокировка (ZSI).
Негизги компоненттер
1. Рамка/Шасси:Болот/алюминий эритмеси (структуралык колдоо).
2. Байланыш системасы:
o Туруктуу/Жылдуу байланыштар:Жез эритмеси (Cu-Cr, Cu-W) + күмүш/калай жабуулары (аз каршылык, ширетүүгө каршы).
o Arcing Байланыштары:Вольфрам-жез (жогорку жаа каршылык).
3. Арка чучугу:Болот бөлүүчү плиталар, изоляциялык тосмолор (Бакелит, ДМК).
4. Иштөө механизми:Пружина менен заряддалган (энергияны сактоочу), которуштуруп байланыштыруучу, каттам бекиткичтери.
5. Сапар бирдиги:Электрондук (микроконтроллер, сенсорлор) же жылуулук-магниттик (биметалл, электромагниттик).
6.Көмөкчү заттар:Төмөнкү чыңалуудан бошотуу (UVR), шунттоо (ST), көмөкчү өчүргүчтөр (AX), сигнализация контакттары.
● Өткөргүчтөр: Жогорку өткөргүчтүү электролиттик жез, күмүш эритмелери.
● Изоляторлор: DMC (Камырды калыптандыруучу кошулма), BMC, эпоксиддүү чайыр, ысыкка чыдамдуу пластмассалар.
● Металлдар: Муздак прокатталган болот (рамка), дат баспас болоттон жасалган (аппараттык каражаттар), алюминий (жылуулук салгычтар).
● Аркага туруктуу материалдар: Вольфрам, керамика, отко чыдамдуу металлдар.
● Штамптоо/тешүү:Болот каркас / так өлүп бөлүктөрү.
● Иштетүү:байланыштарды, шахталарды жана механикалык бөлүктөрүн CNC иштетүү.
● калыптоо:Компрессиялык калыптоо аркылуу изоляциялоочу компоненттер (DMC/BMC).
● Ассамблея:Механизмдерди, дугаларды жана трибуналарды монтаждоо.
● Шасси, контакт тутуму, жаа чыры жана механизмдин интеграциясы.
● Башкаруу схемаларынын жана көмөкчү тетиктердин зымдары.
● тартма түрү бирдигин сыноо (туташкан/сыноо/бөлүнгөн кызмат орундары).
1. Визуалдык текшерүү: Өлчөмдүү тактык, бүтүрүү, этикеткалоо.
2. Contact Resistance Test: Milliohm өлчөө (≤50-100μΩ ар бир уюлга).
3. Диэлектрдик чыңалууга туруштук берүү сыноосу: Hi-pot сыноо (2,5–3,5кВ AC 1мин үчүн).
4. Иштөө механизминин тести: 50+ күйгүзүү/өчүрүү циклдери; жылмакай иштөө.
5. Trip бирдигин калибрлөө: Ашыкча жүктөө/кыска туташуу/жерде катачылык босогосун текшерүү.
6. Температуранын көтөрүлүшү Test: In rated Under; максималдуу температуранын жогорулашы ≤60K (IEC).
7. Көмөкчү Function Test: UVR, шунт сапар, блокировка текшерүү.
8. IP коргоо сыноо: Чаң/суу кириши (баалуу IP боюнча).
· Коррозияга каршы дарылоо, мөөр басуу жана жыгач үкөктү таңгактоо.
· Сыноо отчету, колдонмо жана шайкештик сертификаты (CoC) камтылган.
Тип тесттери дизайндын IEC 60947-2ге ылайык келүүсүн тастыктайт (прототиби үлгүлөрүндө аткарылат):
1. Кыска туташууларды түзүү/үзүү сыноолору:Icu/Ics/Icm ката шарттарында текшериңиз.
2. Кыска убакытка туруштук берүү сыноосу:1s/3s үчүн зыянсыз Icw ырастаңыз.
3. Механикалык жана электрдик туруктуулук сыноолору:Номиналдуу өмүргө чейин цикл тести.
4. Температуранын жогорулашы тести:Толук жүктөө жылуулук аткаруу.
5. Диэлектрик сыноо:Күч жыштыгы жана импульстук чыңалууга туруштук берүү.
6. Сапардын мүнөздөмө тести:Коргоо ийри сызыктарынын тактыгы.
7. Экологиялык сыноолор:Дирилдөө, шок, температура/нымдуулук цикли.
8. Арк-кателикти кармоо сыноосу:Сырткы жарылуусу жок коопсуз дога тосмо.
Q1: ACB менен MCCB ортосунда кандай айырма бар?
A:ACBs800A–10,000A, 1000V AC чейин, өркүндөтүлгөн коргоо жана тартма тибиндеги дизайн.MCCBs16A–1,600A, 690V чейин, азыраак жүктөмдөрдү жабуу. ACBs жогорку сынуу жөндөмдүүлүгүн, жакшыраак тандоону жана модулдук тейлөөнү сунуштайт.
Q2: ACBs канча убакытка созулат?
A:20-30 жылтуура тейлөө менен. Механикалык туруктуулук: 10 000–30 000 цикл; электр туруктуулугу: 1,000-5,000 ката операциялары.
Q3: ACBs тейлөөнү талап кылабы?
A:Ооба-жылдык тейлөө(тазалоо, байланыш текшерүү, майлоо, сапар сыноо) өмүрүн узартат жана ишенимдүүлүгүн камсыз кылат. тартма тибиндеги ACBs өчүрүү жок сыноого мүмкүндүк берет.
Q4: ACBs акылдуу сапар бирдиктери менен кайра жабдылышы мүмкүнбү?
A:Көпчүлүк заманбап ACBs колдооэлектрондук/байланыш сапар бирдиктерин кайра жабдууалыстан мониторинг жүргүзүү, ката диагностикасы жана IoT интеграциясы үчүн.
С5: ЖӨБО коргоонун мааниси эмнеде?
A:
● L (Узак убакыт):Ашыкча жүктөн коргоо (1,0–1,5x In).
● S (Кыска убакыт):Тандалган кыска туташуудан коргоо (2–10x In, убакыт кечиктирилген).
● Мен (Бир заматта):Жогорку деңгээлдеги кыска туташуулардан коргоо (5–20x In, кечигүү жок).
● G (жер):Жерден коргоо (0,1–1,0x In).
Q6: Кыска туташуунун керектүү кубаттуулугун (Icu) кантип эсептөө керек?
A:Icu ≥келечектүү кыска туташуу ток (I"k3)импеданс маалыматтары же программалык камсыздоо аркылуу эсептелген системанын (мисалы, ETAP, SKM). Тактык үчүн энергия системалары боюнча инженерден кеңеш алыңыз.
Q7: ACB сыртта колдонууга ылайыктуубу?
A:Стандарттык ACBs (IP20) имараттын ичинде гана.Сырткы моделдерIP54/IP65 корпустарын жана кең температура рейтингдерин талап кылат.
8-суроо: Бөлгүчтүн тандалмалыгы деген эмне жана ал эмне үчүн маанилүү?
A:Тандоочулукту камсыз кылатбир гана ката схемасы өчүрүлөт, кеңири таралган өчүрүүлөрдөн качуу. Ооруканалар, маалымат борборлору жана өндүрүш үчүн критикалык - Класс B (толук) тандоочулук критикалык жүктөмдөр үчүн сунушталат.
Аба өчүргүчтөрү (ACBs)коопсуз, ишенимдүү жогорку токту бөлүштүрүү үчүн негиз болуп саналат. Алардын дизайнын, өндүрүмдүүлүгүн, тандоо критерийлерин жана шайкештик стандарттарын түшүнүү менен, B2B сатып алуучулары жана инженерлери системанын коопсуздугун, узак өмүрүн жана иштөө эффективдүүлүгүн камсыз кылуучу маанилүү колдонмолор үчүн туура ACBди аныктай алышат. Ар дайым тастыкталган өндүрүүчүлөр менен өнөктөш болуңузIEC 60947-2жана күнүмдүк жана типтүү сыноо документтери аркылуу аткарууну ырастоо.
