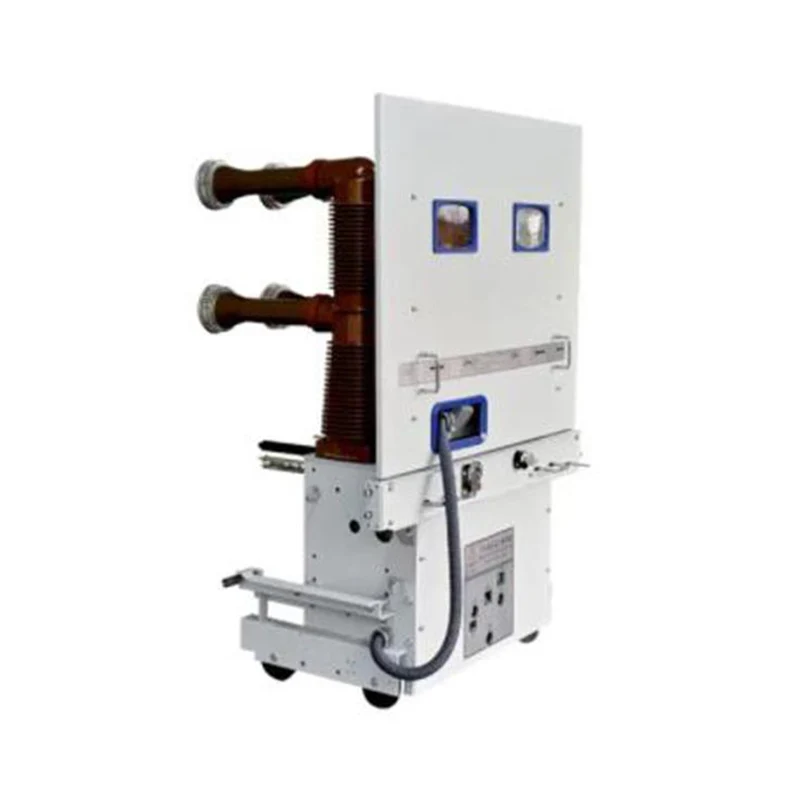

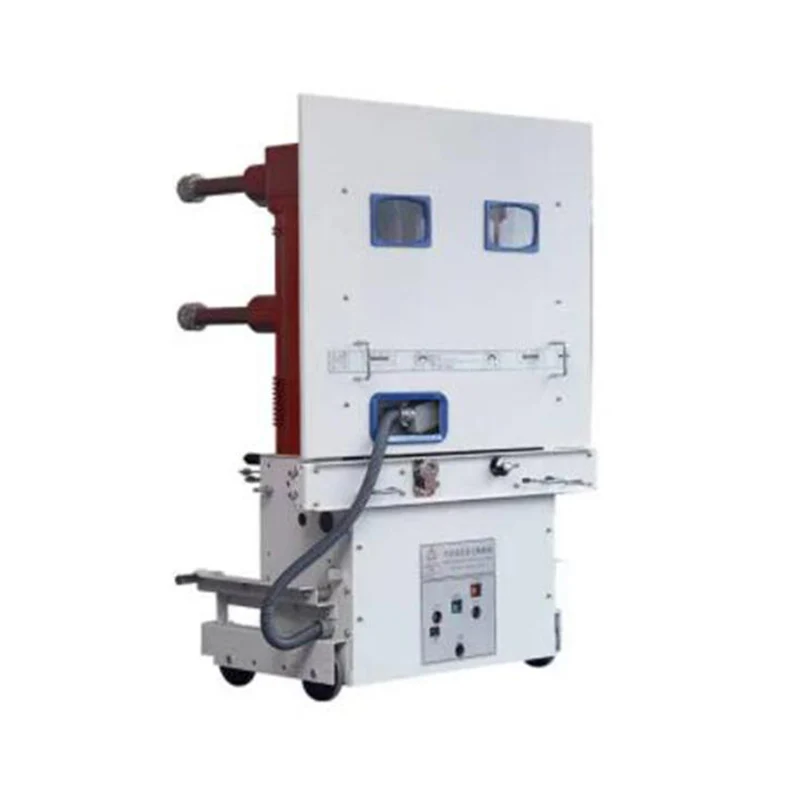

ZN85-40.5 сериясы ички жогорку вольттуу вакуумдук өчүргүч

ZN85-40.5 сериясы жабык жогорку вольттуу вакуумдук өчүргүч - бул 3 фазалуу AC 50Hz 40.5kV ички өчүргүч жабдуулар.
♦ Орнотуу жолу: алынуучу түрү;
♦ Иштөө механизми: жазгы иштөө механизми;
♦ Уюл түрү: чогулган түркүк, камтылган устун;
♦ Колдонуу: коммутатор KYN61-40.5.
♦ Кошумча сайгыч: 58 пин, 64 пин.

Сурамжылоо жөнөтүү

Продукт Description

XUCKY Electric ZN85-40.5 сериясындагы ички жогорку чыңалуудагы вакуумдук өчүргүчкө адистешкен Кытайдын алдыңкы өндүрүүчүсү жана экспорттоочусу. Биз дүйнө жүзү боюнча биздин кардарлардын ар кандай муктаждыктарын канааттандыруу үчүн буюмдардын кенен спектрин бар. Биздин жогорку сапатка, инновациялык технологияга жана мыкты кардарларды тейлөөгө берилгендигибиз бизди биздин тармакта өзгөчөлөнтөт.

ZN85-40.5 жабык HV вакуумдук өчүргүч - бул 3 фазалуу AC 50Hz 40.5kV ички өчүргүч жабдуулар.

♦ Орнотуу жолу: алынуучу түрү;

♦ Иштөө механизми: жазгы иштөө механизми;

♦ Уюл түрү: чогулган түркүк, камтылган устун;

♦ Колдонуу: коммутатор KYN61-40.5.

♦ Кошумча сайгыч: 58 пин, 64 пин.

Экологиялык шарттар

♦ Айлана-чөйрөнүн температурасы: -15r~+40r；

♦ Бийиктиги: <1000м;

♦ Салыштырмалуу нымдуулук: күнүмдүк орточо <95%, айлык орточо <90%；

♦ Жер титирөөнүн күчү: <8 деңгээл;

♦ Өрт, жарылуу коркунучу жок, олуттуу кир, химиялык коррозия, ошондой эле катуу титирөө жок жерлер.

Негизги техникалык параметрлери

Жок	пункт	бирдиги	Нарк
1	Номиналдуу чыңалуу	кВ	40.5
2	Номиналдуу ток	A	1250 1600, 2000, 2500
3	Номиналдуу кыска туташуу токтун үзүлүүсү	кА	25, 31.5
4	Динамикалык ток (чоку)		63, 80
5	4с жылуулук туруктуулугу ток		25, 31.5
6	Номиналдуу кыска туташуу токту (чоку)		63, 80
7	Номиналдуу кыска туташуу тогун үзүү саны	Times	20
8	Номиналдуу иштөө ырааттуулугу		O-0.3s-CO-180s-CO
9	1 мин электр жыштыгы чыңалууга туруштук берет	кВ	95
10	Чагылгандын номиналдык импульсу чыңалууга туруштук берет	кВ	185
11	Механикалык жашоо	Times	10000
12	Номиналдуу бир конденсатор банкынын коммутация ток	A	630
13	Баалуу конденсатор банкынын агымы	A	400
14	Энергияны сактоочу мотордун номиналдык чыңалуусу	V	AC/DC 220/110
15	Энергияны сактоочу мотордун кубаттуулугу	W	≤230
16	Энергияны сактоо убактысы	s	≤15
17	Жабуу/ачуу катушкасынын чыңалуусу	V	DC 220/110
18	Жабуу/ачуучу катушканын номиналдык агымы	A	1,05(110V) 0,96(220V)
19	Ачык байланыштар ортосундагы боштук	мм	20±2
20	Байланыш саякат	мм	7,5±1,5
21	Үч фазалык ачуу жана жабуу асинхронизми	мс	≤2
22	Байланышты жабуу учуру	мс	≤3
23	Негизги схеманын каршылыгы (байланыш колун камтыбайт)	мΩ	≤40
