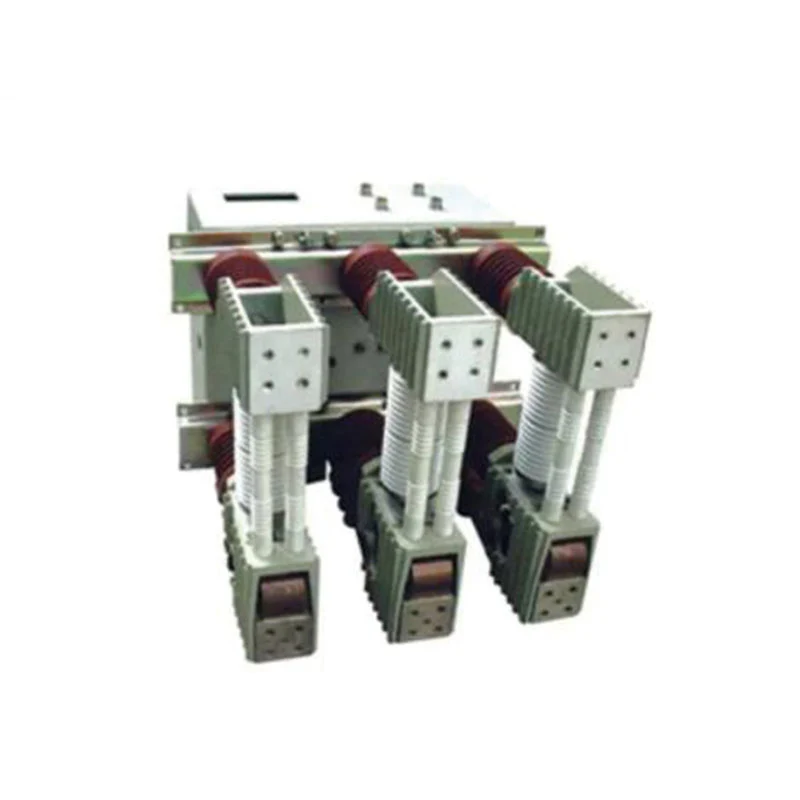

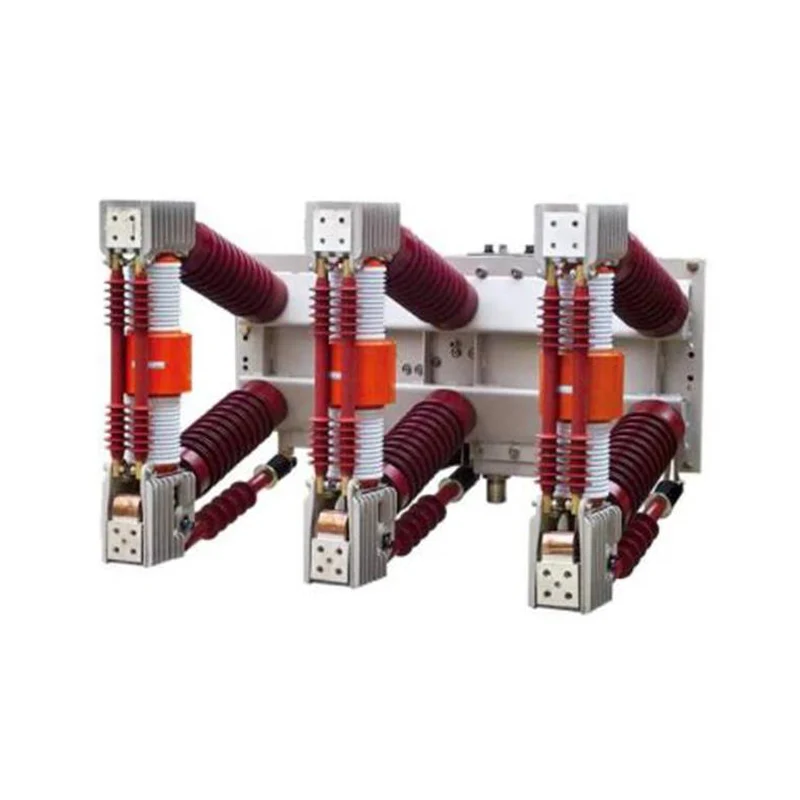

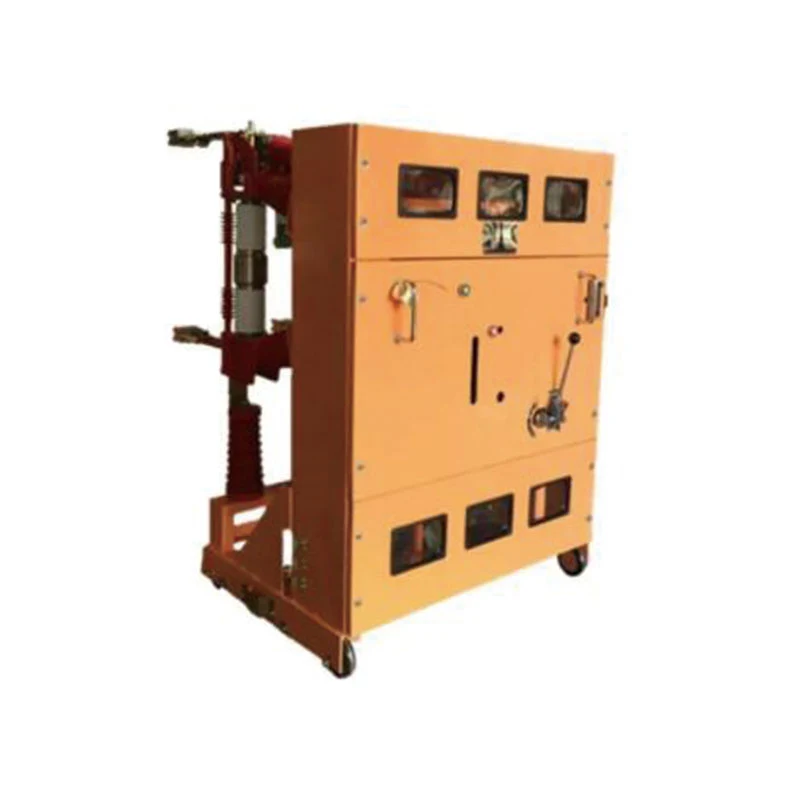

ZN12-12 40.5 сериясы ички жогорку вольттогу вакуумдук өчүргүч

ZN12-12 40.5 сериясы жабык жогорку чыңалуу вакуумдук өчүргүч 3-фазалуу AC 50Hz 12kV / 40.5KV ички өчүрүү жабдуулар болуп саналат.
♦ Орнотуу жолу: тартылуучу түрү, белгиленген түрү;
♦ Иштөө механизми: жазгы опе рейтинг механизми;
♦ Колдонуу: коммутатор GBC-35, JYN1-35.

Сурамжылоо жөнөтүү

Продукт Description

XUCKY Electric ZN12-12 40.5 сериясындагы ички жогорку чыңалуудагы вакуумдук өчүргүчкө адистешкен Кытайдын алдыңкы өндүрүүчүсү жана экспорттоочусу. Биз дүйнө жүзү боюнча биздин кардарлардын ар кандай муктаждыктарын канааттандыруу үчүн буюмдардын кенен спектрин бар. Биздин жогорку сапатка, инновациялык технологияга жана мыкты кардарларды тейлөөгө болгон берилгендигибиз бизди биздин тармакта өзгөчөлөнтөт.

ZN12-12 / 40.5 жабык HV вакуумдук өчүргүч - бул 3 фазалуу AC 50Hz 12kV / 40.5KV ички өчүргүч жабдуулар.

♦ Орнотуу жолу: тартылуучу түрү, белгиленген түрү;

♦ Иштөө механизми: жазгы опе рейтинг механизми;

♦ Колдонуу: коммутатор GBC-35, JYN1-35.

Экологиялык шарттар

♦ Айлана-чөйрөнүн температурасы: -25°C~+40°C;

♦ Бийиктиги: <1000м;

♦ Салыштырмалуу нымдуулук: суткалык орточо <95%, айлык орточо <90%;

♦ Жер титирөөнүн күчү: <8 деңгээл;

♦ Өрт, жарылуу коркунучу жок, олуттуу кир, химиялык коррозия, ошондой эле интенсивдүү титирөө жок жерлер.

Негизги техникалык параметрлери

ZN12-12

Жок	пункт	бирдиги	Нарк
1	Номиналдуу чыңалуу	кВ
2	Номиналдуу ток	A	630, 1250, 1600		1250, 1600,2000, 2500,3150		2000, 2500, 3150,4000
3	Номиналдуу кыска туташуу токтун үзүлүүсү	кА	20	25	31.5	40	50
4	Динамикалык туруктуулук ток (чоку)	кА	50	63	80	100	125
5	4с жылуулук туруктуулугу ток	кА	20	25	31.5	40/3с	50/3сек
6	Кыска туташуунун номиналдык ток	кА	50	63	80	100	125
7	Кыска туташуу токтун үзүлүүчү номери	жолу	30				12
8	Номиналдуу иштөө ырааттуулугу		CO-0.3S-CO-180S-CO			O-180S-CO-180S-CO
9	Механикалык жашоо	жолу	10000			6000
10	Номиналдуу токтун бузулуу саны	жолу	10000			6000
11	Чагылгандын номиналдык импульсуна туруштук берүү чыңалуу (толук толкун)	кВ	75
12	Номиналдуу кыска мөөнөттүү кубаттуулук жыштыгы токтун туруштук берүүсү (1 мүн.)	кВ	42
13	Жабуу убактысы	мс	≤75
14	Ачылыш убактысы	мс	≤65
15	Энергияны сактоочу мотордун кубаттуулугу жана номиналдык чыңалуу	W/V	275W/ 110V, 220V
16	Энергияны сактоо убактысы	s	<15

Жок	пункт	бирдиги	Нарк
17	Жабуу катушканын номиналдык чыңалуусу	V	110В, 220В
18	Ачуучу катушканын номиналдык чыңалуусу	V
19	Блоктоо катушканын номиналдык чыңалуусу	V
20	Чыгаруунун номиналдык агымы	A	5
21	Көмөкчү өчүргүчтүн номиналдык тогу	A	AC10A, DC5A

ZN12-40.5

Жок	пункт	бирдиги	Нарк
1	Номиналдуу чыңалуу	кВ	40.5
2	Номиналдуу ток	A	1250, 1600, 2000	1250, 1600,2000,2500
3	Номиналдуу кыска туташуу токтун үзүлүүсү	кА	20, 25	31.5
4	Динамикалык туруктуулук ток (чоку)	кА	50, 63	80
5	4с жылуулук туруктуулугу ток	кА	20, 25	31.5
6	Номиналдуу кыска туташуу токту (чоку)	кА	50, 63	80
7	Кыска туташуу токтун үзүлүүчү номери	жолу	30	20
8	Номиналдуу иштөө ырааттуулугу		CO-0.3S-CO-180S-CO
9	Чагылгандын номиналдык импульсуна туруштук берүү чыңалуу (толук толкун)	кВ	180
10	Номиналдуу кыска мөөнөттүү кубаттуулук жыштыгы токтун туруштук берүүсү (1 мүн.)	кВ	95
11	Жабуу убактысы	мс	≤90
12	Ачылыш убактысы	мс	≤75
13	Механика! жашоо	жолу	10000	60000
14	Номиналдуу токтун бузулуу саны	жолу	10000	60000
15	Номиналдуу конденсатор банкы үзүлүүчү ток	A	630
	Энергияны сактоочу мотордун кубаттуулугу	W	275
17	Энергияны сактоочу мотордун номиналдык чыңалуусу	V	≃110V, 220V
18	Энергияны сактоо убактысы	s	≤15
19	Жабуу жана ачуу катушкасынын номиналдык чыңалуусу	V	≃110V, 220V
20	Ашыкча ток чыгаруунун номиналдык агымы	A	5
21	Көмөкчү өчүргүчтүн номиналдык тогу	A	AC10A, DC5A
