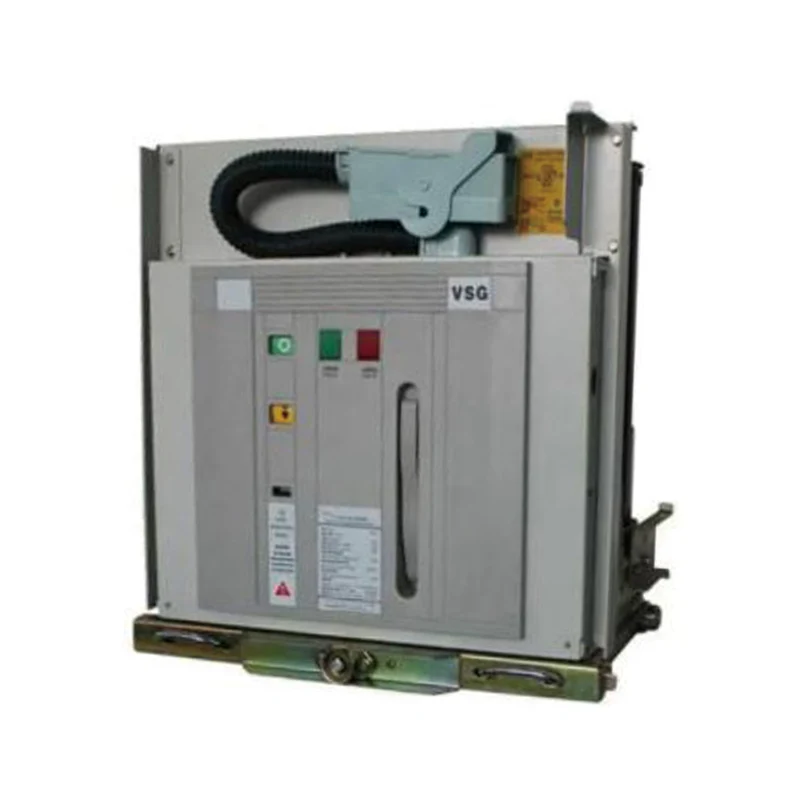

VSG-12 сериясындагы ички жогорку чыңалуудагы вакуумдук өчүргүч

XUCKY Electric - бул VSG-12 сериясындагы ички жогорку чыңалуудагы вакуумдук өчүргүчкө адистешкен Кытайдын алдыңкы өндүрүүчүсү жана экспорттоочусу. Биз дүйнө жүзү боюнча биздин кардарлардын ар кандай муктаждыктарын канааттандыруу үчүн буюмдардын кенен спектрин бар. Биздин жогорку сапатка, инновациялык технологияга жана мыкты кардарларды тейлөөгө болгон берилгендигибиз бизди биздин тармакта өзгөчөлөнтөт.

Сурамжылоо жөнөтүү

Продукт Description

♦ Орнотуу жолу: тартылуучу түрү, белгиленген түрү;

♦ Иштөө механизми: жазгы иштөө механизми;

♦ Уюл түрү: чогулган түркүк, камтылган устун;

♦ Фазадан фазага чейинки аралык: 150мм, 210мм, 275мм;

VSG-12 сериясындагы ички жогорку вольттогу вакуумдук өчүргүчтүн экологиялык шарттары

♦ Айлана-чөйрөнүн температурасы: -15r~+40r;

♦ Бийиктиги: <1000м;

♦ Салыштырмалуу нымдуулук: суткалык орточо <95%, айлык орточо <90%;

♦ Жер титирөөнүн күчү: <8 деңгээл;

♦ Өрт, жарылуу коркунучу жок, олуттуу кир, химиялык коррозия, ошондой эле катуу титирөө жок жерлер.

VSG-12 сериясындагы ички жогорку вольттогу вакуумдук өчүргүчтүн негизги техникалык параметрлери

Жок	пункт	бирдиги	Нарк
1	Номиналдуу чыңалуу	кВ	12
2	1 мин электр жыштыгы чыңалууга туруштук берет		42
3	Чагылгандын номиналдык импульсу чыңалууга туруштук берет		75
4	Номиналдуу жыштык	Hz	50
5	Номиналдуу ток	A	630, 1250, 1600, 2000, 2500, 3150
6	Номиналдуу кыска туташуу токтун үзүлүүсү	кА	25, 31.5, 40
7	Кыска убакытка туруштук берет	кА	25, 31.5, 40
8	Номиналдуу кыска туташуу узактыгы	s	4
9	Номиналдуу чокусу агымга туруштук берет	кА	63, 80, 100
10	Кыска туташуунун номиналдык ток	кА	63, 80, 100
11	Экинчи чынжырдын электр жыштыгына туруштук берүүчү чыңалуу (Imin)	V	2000
12	Рейтингдүү бир/арткы конденсатор банкы үзүлүүчү ток	A	630/400 (40кА үчүн 800/400)
	Ачуу убактысы (номиналдуу чыңалуу)	мс	20-50
14	Жабуу убактысы (номиналдуу чыңалуу)	мс	35-70
15	Механикалык жашоо	Times	10000
16	Электрдик жашоо		E2 класс
17	Кыймылдуу жана стационардык контакттардын эскирүү калыңдыгынын жыйындысы	мм	3
18	Номиналдуу жабылуучу иштөө чыңалуусу	V	AC/DC110/220
19	Номиналдуу ачылыш иш чыңалуу	V	AC/DC110/220

Жок	пункт	бирдиги	Нарк
20	Мотордун номиналдык кубаттуулугу	W	90
21	Заряддоо убактысы	s	≤15
22	Ачык байланыштар ортосундагы боштук	мм	9±1
23	Саякаттан ашык	мм	3±1
24	Байланышты жабуу учуру	мс	≤2
25	Үч фазалуу ачуу жана жабуу асинхронизми	мс	≤2
26	Орточо ачуу ылдамдыгы	м/с	0,9-1,7
27	Орточо жабуу ылдамдыгы	м/с	0,6 〜1,0
28	Негизги өткөргүч чынжырдын каршылыгы	мΩ	≤45 (630A) ≤35(1250-2000A) ≤25(2500А жогору)
29	Контакттардын жабуу басымы	N	3100-3700 (25-31,5кА) 4400-4800 (40кА)
30	Номиналдуу иштөө ырааттуулугу		O-0.3s-CO-180s-CO

Эскертүү: ток 4000A болгондо, абаны мажбурлап муздатуу керек.

Жалпы структура чийме жана орнотуу өлчөмү (бирдик: мм)

♦ Тартуу түрү (жыйылган мамы)

кабинеттин туурасы	номиналдык ток (A)	номиналдуу кыска туташуу токту үзүү (кА)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20'31.5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31.5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31.5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31.5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
WOO	030	20-31.5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31.5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	1600-2000	31.5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31.5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0

♦ Тартуу түрү (киргизилген түркүк)

G	J	K	L	M	N	R	S	T
0)35	280	598	76	78	637	501	202	40
①49	280	598	76	78	637	501	202	40
035	280	598	76	78	637	501	277	40
①49	280	598	76	78	637	501	277	40
(D79	295	586	77	88	698	509	377	0
0109	295	586	77	88	698	509	377	0
