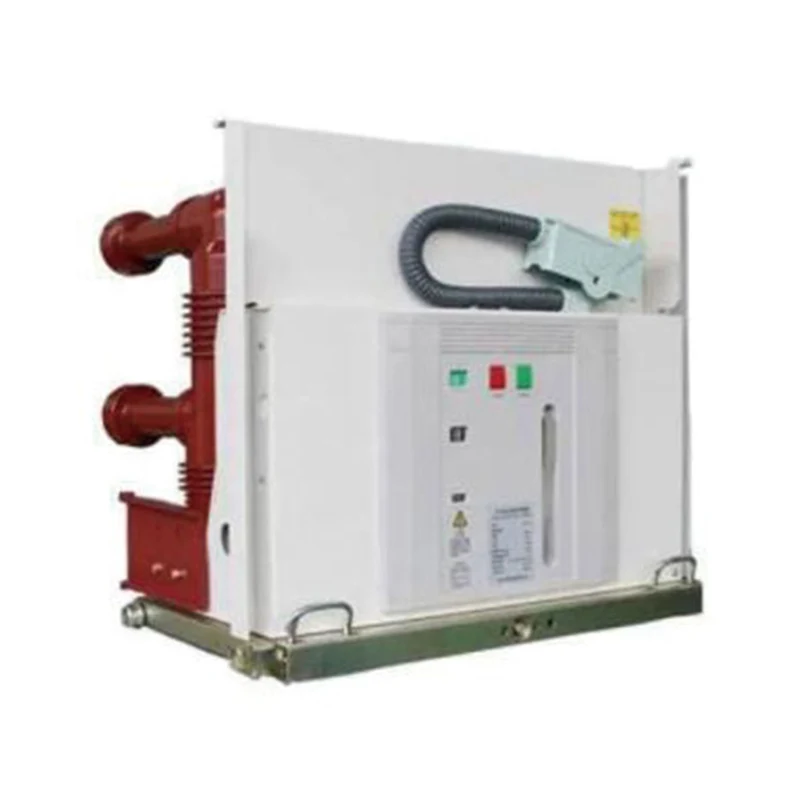

VSG-24 сериясындагы ички жогорку чыңалуудагы вакуумдук өчүргүч

VSG-24 сериясындагы ички жогорку чыңалуудагы вакуумдук өчүргүч - бул 3 фазалуу AC 50Hz 24kV ички өчүргүч жабдуулар
♦ Иштөө механизми: жазгы иштөө механизми;
♦ Уюл түрү: чогулган түркүк: камтылган устун;
♦ фазадан фазага чейинки аралык: 275мм;

Сурамжылоо жөнөтүү

Продукт Description

XUCKY Electric - бул VSG-24 сериясындагы ички жогорку чыңалуудагы вакуумдук өчүргүчкө адистешкен Кытайдын алдыңкы өндүрүүчүсү жана экспорттоочусу. Биз дүйнө жүзү боюнча биздин кардарлардын ар кандай муктаждыктарын канааттандыруу үчүн буюмдардын кенен спектрин бар. Биздин жогорку сапатка, инновациялык технологияга жана мыкты кардарларды тейлөөгө болгон берилгендигибиз бизди биздин тармакта өзгөчөлөнтөт.

VSG-24 жабык HV вакуумдук өчүргүч - бул 3 фазалуу AC 50Hz 24kV ички өчүргүч жабдуулары

♦ Иштөө механизми: жазгы иштөө механизми;

♦ Уюл түрү: чогулган устун: камтылган устун;

♦ фазадан фазага чейинки аралык: 275мм;

Экологиялык шарттар

♦ Айлана-чөйрөнүн температурасы: -15°C 〜+40°C;

♦ Бийиктиги: <1000м;

♦ Салыштырмалуу нымдуулук: күнүмдүк орточо <95%, айлык орточо <90%；

♦ Жер титирөөнүн күчү: <8 деңгээл;

♦ Өрт, жарылуу коркунучу жок, олуттуу кир, химиялык коррозия, ошондой эле катуу титирөө жок жерлер.

Негизги техникалык параметрлери

Жок	пункт	бирдиги	Нарк
1	Номиналдуу чыңалуу	кВ	24
2	1 мин электр жыштыгы чыңалууга туруштук берет		65
3	Чагылгандын номиналдык импульсу чыңалууга туруштук берет		125
4	Номиналдуу жыштык	Hz	50/60
5	Номиналдуу ток	/	630, 1250, 1600, 2000, 2500,3150
6	Номиналдуу кыска туташуу токтун үзүлүүсү	кА	25, 31.5
7	Номиналдуу кыска туташуу токту (чоку)		63, 80
8	Кыска убакытка туруштук берет		25, 31.5
9	Номиналдуу чокусу агымга туруштук берет		63, 80
10	Номиналдуу кыска туташуу узактыгы	S	4
11	Номиналдуу иштөө ырааттуулугу		O-0.3s-CO-180s-CO
12	Экинчи чынжырдын электр жыштыгына туруштук берүүчү чыңалуу (1мин)	V	2000
13	Рейтингдүү бир/арткы конденсатор банкы үзүлүүчү ток	кА	630
14	Үзүү убактысы	мс	20 〜50
1；	Ачылыш убактысы	мс	35-70
16	Механикалык жашоо	жолу	10000
17	Электрдик жашоо		E2 класс
18	Энергияны сактоочу мотордун кубаттуулугу	W	90
19	Башкаруу чынжыры электр менен жабдуу чыңалуу	V	AC/DC110/220

Жалпы структура чийме жана орнотуу өлчөмү (бирдик: мм)

♦ Чийүү түрү

Номиналдуу ток (A)	630	1250	1600
Номиналдуу кыска туташуу токту үзүү (кА)	25, 31.5	25, 31.5	31.5
Туруктуу байланыш өлчөмү (мм)	035	049	055
Фазадан фазага чейинки аралык (мм)	275
