Электр бөлүштүрүү системасын долбоорлоодо же тейлөөдө, эң негизги чечимдердин бири туура чынжыр коргоо түзүлүшүн тандоо болуп саналат. Төмөн чыңалуудагы эң кеңири таралган эки өчүргүч - бул миниатюралык өчүргүч (MCB) жана калыптанган корпустун өчүргүчтөрү (MCCB). Экөө тең бир эле негизги максатты - кабелдерди жана жабдууларды ашыкча токтардан коргоо үчүн кызмат кылганы менен, алар бир топ ар кандай масштабдагы колдонуу үчүн иштелип чыккан.
Туура эмес тандоо керексиз чыгымдарга, жетишсиз коргоого, атүгүл коопсуздук коркунучтарына алып келиши мүмкүн. Бул колдонмодо биз сизге негизделген чечим чыгарууга жардам берүү үчүн техникалык айырмачылыктарды, колдонуу сценарийлерин жана тандоо критерийлерин талдайбыз.
Миниатюралык өчүргүч (MCB)аз токтун чынжырларын коргоо үчүн арналган жылуулук-магниттик түзүлүш болуп саналат. Ал, адатта, турак жай, соода жана жеңил өнөр жай колдонмолорунда колдонулат.
Номиналдуу ток (In): 125A чейин (адатта 63A же андан аз).
Үзүү сыйымдуулугу (Icn): Көбүнчө 10кА же 15кАга чейин (үй шарты үчүн жетиштүү).
Стандарттар: IEC 60898-1 (турмуш-тиричилик жана ушул сыяктуу орнотуулар үчүн) жана IEC 60947-2 (өндүрүштүк колдонуу үчүн).
Курулуш: Туруктуу жылуулук жана магниттик орнотуулар; алмаштырылбаган сапар бирдиктери.
Өлчөмү:Ыкчам, адатта, DIN рельсиндеги 1-4 модулдун туурасы (ар бир уюлга 18 мм).
MCBs коргоо үчүн иштелип чыкканашыкча жүктөмдөр(жай, туруктуу ашыкча агымдар) биметалл тилке аркылуу жанакыска туташуулар(жогорку көз ирмемдик токтар) электромагниттик соленоид аркылуу. Алар талаада жөнгө салынбайт жана акыркы тармактык схемалар үчүн арналган.
A Калыпталган кутучаны өчүргүч (MCCB)жогорку агымдарды башкарууга жана татаалыраак коргоону камсыз кылууга жөндөмдүү чоңураак, бышык түзүлүш. Бул өнөр жай жана соода электр энергиясын бөлүштүрүүнүн негизги күчү болуп саналат.
Номиналдуу ток (жылы):Адатта 15Адан 2500Ага чейин же андан көп.
Үзүү сыйымдуулугу (Icu):18кАдан 200кАга чейин өзгөрүшү мүмкүн, бул аларды подстанциялар же оор өнөр жай ишканалары сыяктуу катачылыктары жогору жерлерге ылайыктуу кылат.
Стандарттар:IEC 60947-2 (төмөнкү чыңалуудагы бөлүштүргүч жана башкаруучу түзүлүш).
Курулуш:Көбүнчө өзгөчөлүктөралмаштырылуучу сапар бирдиктери(жылуу-магниттик же электрондук) учурдагы жана убакыт кечигүү үчүн жөнгө салынышы мүмкүн.
Өлчөмү:Көбүнчө негизге же коммутаторлорго орнотулган чоңураак кадр өлчөмү.
MCCB сунуш кылатжөнгө салынуучу коргоо орнотуулары, аларды төмөнкү агымдагы түзмөктөр менен координациялоо маанилүү болгон фидер схемалары үчүн идеалдуу кылат. Электрондук сапар бирдиктери жер кыртышынан коргоо, зонаны тандап блокировкалоо жана байланыш мүмкүнчүлүктөрү сыяктуу өркүндөтүлгөн функцияларды камсыздай алат.

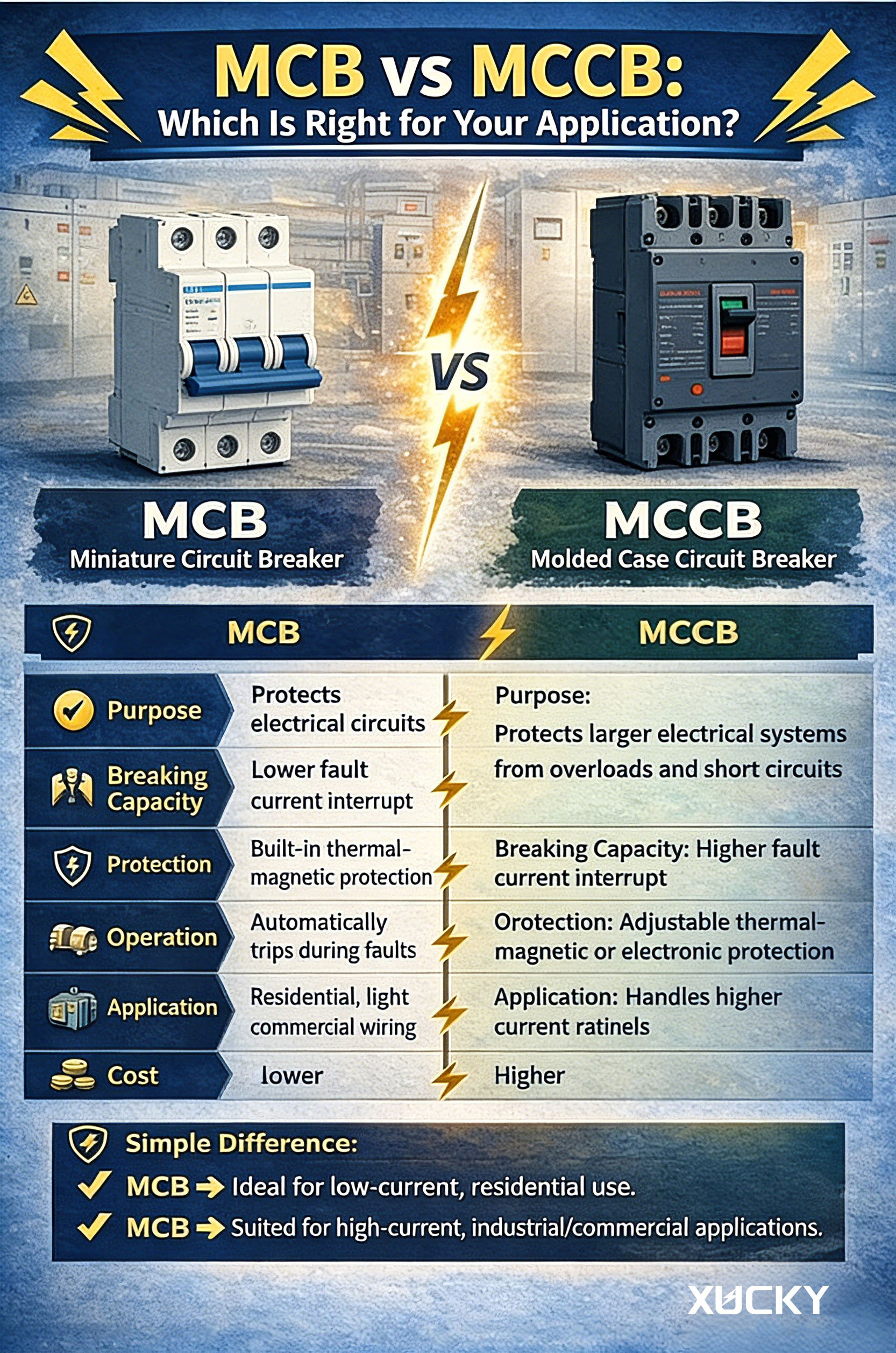

| Өзгөчөлүк | MCB | MCCB |
| Номиналдуу ток диапазону | 125А чейин | 10Адан 2500А+га чейин |
| Үзүү жөндөмдүүлүгү | ≤ 25кА (типтүү) | 200 кА чейин |
| Саякат бирдиги | Туруктуу (жылуулук-магниттик) | Туруктуу же алмаштырылуучу (жылуу-магниттик же электрондук) |
| Жөнгө салуу мүмкүнчүлүгү | Жок | Ооба (учурдагы, кечигүү) |
| Колдонмо | Акыркы бутак схемалары, жарыктандыруу, розеткалар | Тоюткучтар, негизги панелдер, оор техника |
| Монтаждоо | DIN темир жол | Туруктуу же плагин базасы |
| Типтүү полюс саны | 1P, 2P, 3P, 4P | 3P, 4P (кичинекей кадрлар үчүн да 2P) |
| Сертификация | IEC 60898-1, IEC 60947-2 | IEC 60947-2 |
MCB жана MCCB ортосундагы чечим үч негизги факторлордон көз каранды:учурдагы суроо-талап, ката деңгээли жана жөнгө салуу муктаждыгы.
Качан MCB тандоо керек
Турак жай жана чакан коммерциялык имараттар:Жарыктандыруу схемалары, розеткалар, кичинекей приборлор. Агымдар сейрек 63A ашат жана ката деңгээли төмөн.
Бөлүштүрүү кеңештери:MCCB же негизги өчүргүчтүн ылдый жагындагы акыркы схемаларды коргоо.
DIN темир панелдери:мейкиндик тар жана модулдук талап кайда.
Наркты сезгич долбоорлор:MCBs MCCB караганда кыйла арзан.
Качан MCCB тандоо керек
Өнөр жай ишканалары:Моторлор, насостор, компрессорлор, ширетүү машиналары - жогорку ылдамдыктагы ток менен жабдуулар.
Негизги коммутаторлор:Имараттын же чоң панелдин негизги кирүүчү коргоочу аппараты катары.
Фидер схемалары:Координация жана тандоо маанилүү болгон подпанелдерге кубаттуулукту бөлүштүрүү.
Жогорку ката учурдагы жайгашкан жерлер:Кыска туташуулар 10кА ашкан трансформаторлордун же генераторлордун жанында.
Жөнгө салуу муктаждыктары:Сиз өзгөрүлмө жүктөрдү дал келүү үчүн же тандалма координацияга жетишүү үчүн коргоо жөндөөлөрүн тактоо керек болгондо.
A. Үзүү жөндөмдүүлүгү (Icu / Icn)
Орнотуу учурунда өчүргүчтүн үзгүлтүккө учурашы мүмкүн болуучу кыска туташуу токунан ар дайым ашып турушун камсыз кылыңыз. Мисалы, эгерде панелдин бузулуу деңгээли 25кА болсо, 10кАга бааланган стандарттуу MCB катастрофалык түрдө иштебей калат. Мындай учурларда, же MCCB же жогорку рейтинги менен учурдагы чектөө MCB колдонушат.
B. Тандоочулук (Дскриминация)
Ажыраткычтар катар менен туташтырылганда (мисалы, MCCB азыктандыруучу MCBs), сиз кемчилик ылдыйкы агымда эң жакынкы өчүргүчкө гана өчүп кетишине кепилдик беришиңиз керек. Жөндөлүүчү убакыт кечигүүлөрү бар MCCBs бул "тандоочулукка" оңой жетүүгө мүмкүндүк берет, ал эми MCBs көз ирмемдик жана кылдат тандоосуз жогорудагы түзмөктөр менен координацияланбашы мүмкүн.
C. Температуранын төмөндөшү
MCB жана MCCB экөө тең айлана-чөйрөнүн температурасына таасир этет. Алардын жылуулук элементтери 30°C же 40°C калибрленген. Эгер ысык чөйрөдө орнотулган болсо, алар күтүлгөндөн эртерээк иштен чыгышы мүмкүн же детингди талап кылышы мүмкүн. Өндүрүүчүнүн маалыматтарын (мисалыXUCKYнын техникалык маалымат баракчалары) түзөтүү факторлору үчүн.D. Жүктүн түрү Жогорку индуктивдүү жүктөмдөр (моторлор, трансформаторлор) ишке киргизүү учурунда ыңгайсыздыктарды жаратпоо үчүн C же D типтеги МКБларды талап кылышы мүмкүн. Электрондук сапар бирдиктери менен MCCB белгилүү бир убакыт-ток ийри менен мотор коргоо үчүн программаланган болушу мүмкүн.
MCBарзан, бир жолу колдонулуучу компонент болуп саналат. Эгер ал иштебей калса, аны алмаштырасыз. Бул оңдоо үчүн арналган эмес.
MCCBолуттуу инвестиция болуп саналат. Ал көп учурда алмаштырылуучу бөлүктөрү менен келет (жага чубалгылары, байланыштар, сапар бирдиктери) жана ондогон жылдар бою сакталышы мүмкүн. Электрондук MCCBs токтоп калуу убактысын азайтуучу жана энергияны башкарууну жакшыртуучу мониторинг мүмкүнчүлүктөрүн кошот.
Чакан кеңсе үчүн MCBs идеалдуу. Критикалык өндүрүш линиялары бар завод үчүн MCCBs кошумча наркы алардын бышыктыгы жана жөнгө салынышы менен акталат.
| Эгерде сиздин схема... | Тандоо |
| Үйдөгү жарыктандыруу же розетка | MCB |
| Учурдагы < 63А жана ката деңгээли < 6кА | MCB |
| Коммерциялык имараттагы субпанелге фидер | MCCB (же жогорку ток MCB, эгерде <125A) |
| Чоң моторду иштетет (30кВт+) | MCCB |
| жөнгө салынуучу коргоо орнотуулары керек | MCCB |
| Завод үчүн негизги кирүүчү жабдуу болуп саналат | MCCB |
| BMS менен байланышты талап кылат | Электрондук сапар бирдиги менен MCCB |
АтXUCKY, биз MCB жана MCCB экөөнү тең эң жогорку эл аралык стандарттарга (IEC 60898-1, IEC 60947-2) чыгарабыз. Биздин ассортимент камтыйт:
XUCKY MCB сериясы: 1P 4P, 6A-63A, B/C/D ийри сызыктары, 6kA/10kA үзүү кубаттуулугу — турак жай жана коммерциялык акыркы схемалар үчүн идеалдуу.
XUCKY MCCB сериясы:16A 1600A, жылуулук-магниттик жана электрондук сапар бирдиктери, 100kA чейин үзүү кубаттуулугу-инженердик өнөр жай жана негизги бөлүштүрүү колдонмолор үчүн.
Биз коопсуздукту, ишенимдүүлүктү жана экономикалык эффективдүүлүктү камсыз кылуу менен сиздин конкреттүү колдонмоңуз үчүн туура өчүргүчтү тандоого жардам беребиз. Техникалык колдоо же баасын алуу үчүн биз менен байланышыңыз.
