Ажыраткыч (мындан ары - изоляциялык өчүргүч) - чыңалуусу бар жана жүк жок болгон учурда 110 кВ номиналдык чыңалуудагы жогорку чыңалуудагы чынжырды түзүү жана үзүү үчүн 50 Гц номиналдык жыштыгы жана 110 кВ номиналдык чыңалуудагы үч фазалуу өзгөрмөлүү тышкы жогорку чыңалуудагы бөлүштүргүч. Изоляция которгучу GB1985-2004 AC Жогорку чыңалуудагы изоляция которгучунун жана жерге туташтыргычтын талаптарына жооп берет.
Өзгөчөлүк белгиси: D - жерге которгуч, III - жерге которуу түрү, G - жакшыртылган продукт.
Атайын туунду белгиси: W - Дакка чыдамдуу түрү, GY - Плато түрү, H - Жогорку жана муздак түрү, TA - Кургак жылуулук түрү, TH - Нам-жылуулук түрү.
1. Бийиктиги: жалпы түрү 2500m ашпайт, өзгөчө түрү 4700m ашпайт.
2. Айлана-чөйрөнүн температурасы: максимум температурасы +40 ° C жогору эмес, мин температурасы -40 ° C төмөн эмес.
3. Шамалдын максималдуу ылдамдыгы 34м/сек.
4. Жер титирөөнүн күчү 8 градустан ашпайт.
5. Муз калыңдыгы 20мм ашык эмес.
6. Булганууга туруштук берүүчү продуктулар орточо булгануу аймактарына ылайыктуу.
7. Тез күйүүчү заттар, жарылуу коркунучу бар, химиялык коррозия жана катуу титирөө бар жерге колдонулбайт.
Изоляциялык өчүргүчтүн негизги спецификациялары жана техникалык параметрлери
пункт |
|
||
Номиналдуу чыңалуу кВ |
110 |
||
Максималдуу жумушчу чыңалуу кВ |
126 |
||
Номиналдуу ток А |
630 |
1250 |
1600 |
Номиналдуу чокусу ток кАга туруштук берет |
63 |
80 |
100 |
4S номиналдык кыска убакытка туруштук берүү ток кА (жарамдуу) |
25 |
31.5 |
40 |
N терминалынын номиналдык статикалык чыңалуусу |
≥750 |
||
Номиналдуу жыштык Гц |
50 |
||
1мин Кубат жыштыгы кВ чыңалууга туруштук берүү (жарамдуу) |
Жер 230 |
||
Сынык 265 |
|||
Чагылгандын импульсуна туруштук берүү чыңалуу кВ (чоку) |
Жер 550 |
||
Сынык 650 |
|||
Уюлга кг салмак |
≈240 |
Жер ≈260 |
|
Иштөө механизми |
Изоляция которгучу: CS14G кол механизми же XCJ- I электр механизми. Жерге туташтыргыч: CS14G колдонмосу |
||
Механизм салмагы кг |
CS14G кол механизми 10 XCJ- I механизми 50 |
||
Негиздөө формасы |
Негизделбеген, бир же эки жерге төшөлгөн |
||
Пост изоляторунун жылмалыгы мм |
Жалпы түрү 3150/ булганууга туруктуу 3600/3906 |
||
Жабуу синхронизми |
≤10мм |
XCJ-I кыймылдаткыч механизминин негизги мүнөздөмөлөрү жана техникалык параметрлери
пункт |
техникалык параметрлери |
||
Мотор |
Номиналдуу чыңалуу V |
AC/DC 220 (110) |
|
Номиналдуу кубаттуулук кВт |
0.41 |
||
Номиналдуу ылдамдык р/мин |
916 |
||
Баштапкы учурдагы А |
≤5 |
||
Ачып-жабуучу өчүргүчтүн башкаруу чыңалуусу V |
DC220V, DC110V, AC220V |
||
Номиналдуу иштөө убактысы с |
≤2 |
||
Номиналдуу чыгуу аралыгы Н.м |
550 |
||
Көмөкчү өчүргүчтүн параметрлери |
Адатта ачылган байланыш |
10 жуп |
|
Адатта жабык байланыш |
10 жуп |
1. Тышкы ажыраткыч | Изоляция которгучу

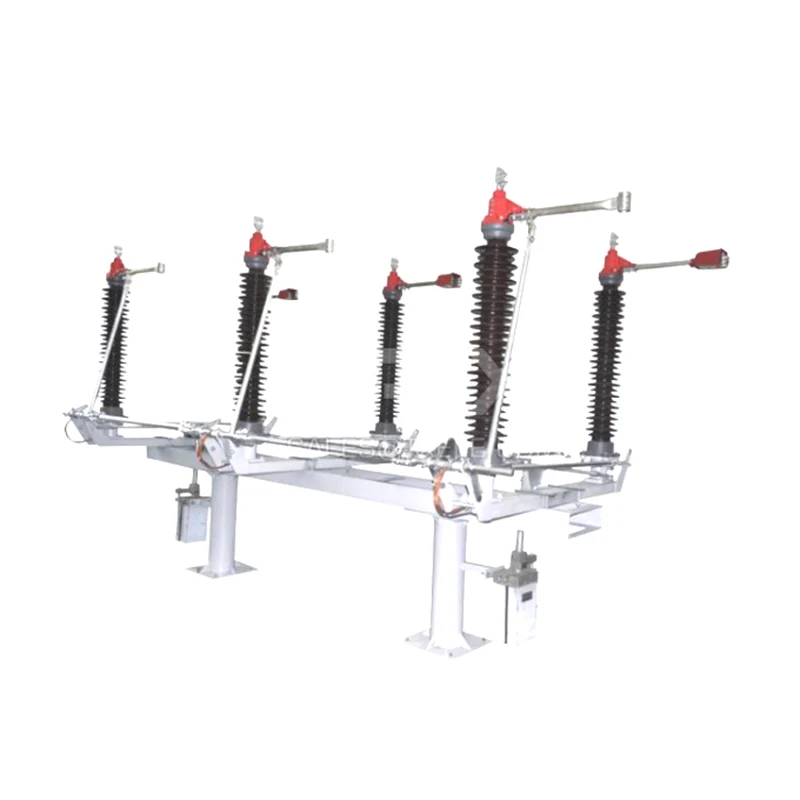

Сырттагы ажыраткыч горизонталдуу айлануучу кош мамычанын түрү болуп саналат, ал астынан, пост изолятордон, өткөргүч системадан, жерге туташтыргычтан (жерге туташтыруудан башкасы) жана берүү тутумунан турат.
2. Underframe: бир канал болот үчүн, underframe ар бир учу подшипник отургучтар менен жабдылган, жана подшипник отургучта рычагынын ийкемдүү айлануусун камсыз кылуу үчүн подшипник отургучта эки конус ролик подшипник бар. Астындагы раманын бир же эки учу жерге туташтыруучу подшипник менен ширетилип, жерге туташтыргыч орнотулган. Изоляциялоочу өчүргүч үч формага ээ: жерге туташтыруу жок, бир жерге туташтыруу жана кош жерге туташтыруу.
3. Мамы изоляторлор: ар бир уюл эки мамычасы бар, пайдалануу шарттарына ылайык үч түргө бөлүнөт: жалпы түрү, булганууга каршы түрү жана плато түрү. Мамы изоляторлорунун төмөнкү учу подшипник отургучтун үстүнкү учундагы айлануучу пластинкага бекитилет, ал эми мамы изоляторлорунун үстүнкү учу алдыңкы электрдик бөлүгү менен туташтырылган. Силикон резина изоляторлор да колдонуучулардын талаптарына ылайык мамы изоляторлор катары колдонулушу мүмкүн.
4. Өткөргүч системасы: өткөргүч бөлүгү мамы изоляторунун жогорку учуна бекитилет. Негизги бычак эки жарымга бөлүнөт, контакт бөлүгү ортодо, цилиндрдик контакттар жабылганда эки катар контакт манжаларына кыстарылган. 630A, 1250A жана 1600A структурасынын түрлөрү бирдей, өткөргүч бөлүмдүн жана жер үстүндөгү тазалоонун ортосунда гана айырмачылыктар бар. Чыгуу структурасы прокат контакт же жумшак байланыш түзүмү болуп саналат, колдонуучунун буйругуна ылайык бир түрүн тандаңыз.
5. Жерге туташтыргыч: негиздин айлануучу валына орнотулган жерге туташтыргыч. Статикалык контакт жетектөөчү электр тутумунун өткөргүч таякчасына орнотулат, ал эми механикалык блокировка жерге туташтыргыч менен изоляциялык өчүргүчтүн ортосунда орнотулат. Бул негизги ачык-жер жабуунун, жер ачык-материалдык жабуунун иш ырааттуулугун камсыз кыла алат. Жер өчүргүчтөр бир жерге жана кош жерге төшөлүүчү болуп бөлүнөт, аларды ичинен жогоруга же сырттан өйдө көздөй жерге туташтырууга болот. Бул колдонуучулардын муктаждыктарына жараша жөнгө салынышы мүмкүн.
6. Трансмиссия системасы: Изоляциялоочу которгуч 180 ° айлануу үчүн орто базанын айлануучу стволун айдап, горизонталдык байланыштын бир тарабында мамы изолятору (айлануучу рычагга орнотулган) тарабынан 90 ° айлануу үчүн иштөө механизми менен башкарылат, жана башка мамы изоляторлору кайчылаш бириктирүүчү таяк менен 90 ° бурулуп, эки бычак бир тарапка ачылат же жабылат. Жерге которгучтун иштөө механизми ачылганда же жабылганда, жерге туташтыргычтын айлануу валы трансмиссия шахтасынын жана горизонталдык шатундун жардамы менен ачылып-жабылышы үчүн бурчта айланышы мүмкүн. Жерге туташтыргычтын валындагы желдеткич плита фарфор колоннасынын фланецине бекитилген дога плитасы менен бири-бирине туташкандыктан, ал негизги ачык жерге жабуунун, жердин ачык негизги жабылышынын иш ырааттуулугун камсыздай алат.
Изоляциялоочу өчүргүч 1-уюл формасында жасалат, ал эми үч уюлдуу байланыш фаза-фаза байланышы аркылуу түзүлөт (1-сүрөт, 2-сүрөттү караңыз) жана 1-уюл катары да колдонулушу мүмкүн.
7. Иштөө механизми
Изоляция которгучу жалпысынан CS14G кол механизми менен жабдылган, ошондой эле XCJ-I тибиндеги электр механизми менен жабдылышы мүмкүн.
XCJ-I электрдик кыймылдаткыч механизминин деталдары XCJ-I типтеги электр машиналарын орнотуу боюнча нускамада көрсөтүлгөн.
Жерге туташтыргыч CS14G кол механизми жана аксессуарлары менен жабдылган, бир комплект үчүн бир жерге туташтыруу, эки топтом үчүн эки жолу жерге туташтыруу.
CS14G типтеги кол механизми негизинен базадан, туткадан жана көмөкчү которгучтан турат. Көмөкчү которгучта блокировка жана сигналды көрсөтүү үчүн 8 жуп кадимки ачык жана 8 жуп адатта жабык контакттары бар.
Орнотуу үчүн төмөнкү кадамдарды караңыз
1. 1P изоляциялык өчүргүчтүн негизи горизонталдуу негизде бекитилет, ал эми үч фазалуу жерге туташтыргычтын айлануучу валы ошол эле горизонталдык окко туураланат.
2. Изоляция которгучунун ортосундагы контакттын абалын текшериңиз. Бир фаза канааттандырылышы керек:
а. орто байланыш жабык болгондо, цилиндрдик байланыш жана байланыш манжаларынын эки катар бир эле учурда байланышта болушу керек, зарыл болсо, жетүү үчүн кайчылаш винт (сол жана оң болт) тууралоо;
б. Ортоңку контакттын контакты симметриялуу, ал эми өйдө менен ылдыйынын ортосундагы айырма 5 ммден ашпайт, акырына чейин жабылат, ортодогу боштук 7 ~ 12 мм чейин жөнгө салынат, зарыл болсо, тамырды колдоодо көбөйүп же азаят жетүү үчүн, бирок ар бир жаздыкчанын калыңдыгы 5 ммден ашпашы керек;
в. Негизги бычак 90° бурулуп жабылуучу акыркы абалды ачат, орнотулган бурамалар менен тосмонун ортосундагы боштук 1 ~ 3 мм чейин жөнгө салынышы керек.
3. 1-сүрөткө ылайык негизги бычактын үч фазасына байланыш таякчасын орнотуңуз жана үч фазалуу жабуу синхронизми 10 ммден ашпашы үчүн шатундун узундугун тууралаңыз жана үч фазалуу байланыш таякчасынын эки тарабы жана кайчылаш мамылардын ортосундагы бириктирүүчү таякча сол жана оң бурамалар бар, алар муктаждыктарына жараша түздөн-түз жөнгө салынышы мүмкүн.
4. 1-сүрөткө ылайык жерге туташтыргычтын үч фазасынын ортосуна бириктиргичти орнотуңуз, бурамдарды бекемдеп, иштетүү рычагын, механикалык блокировка рычагын, бурмалоочу пружинаны жана бекитүүчү шакекти тууралаңыз. Ачылганда жерге туташтыргычтын горизонталдуу абалына бурулган пружина тууралангандан кийин болтторду тартыңыз.
5. CS14G же XCJ-I кыймылдаткыч механизмин кол менен иштетүү үчүн ыңгайлуу кронштейнге орнотуп, изоляция которгучтун шассииндеги жетектөөчү валды борбор катары алыңыз. Механизмдин шпиндельинин айлануу огу менен дал келишин камсыз кылуу жана механизмге монтаждык болтторду бекитүү үчүн вертикалдык огу ыкмасы колдонулат.
6. Механизм жана изоляциялык өчүргүч бир убакта ачылуучу же жабылган абалда. Туташтыргыч башы жана байланыш таякчасы обочолонуучу которгуч вал менен механизм шпиндельди туташтыруу үчүн колдонулат жана төмөнкү талаптарга жетишилет.
а. 3 ~ 5 жолу иштетип, талаптарга жооп берүү үчүн изоляция которгучун текшериңиз, изоляция которгучунун ачылыш бурчу 90 ° жана жайгаштыруу бурагы менен тосмонун ортосунда 1-3 мм боштук болушу керек;
б. Жерге туташтыргычтын статикалык контактын тууралаңыз жана болтту бекемдеңиз, ошондо жерге туташтыргыч жабылганда жерге туташтыргыч туура салынышы мүмкүн.
в. Ачууда айлануучу валдагы тең салмактуулук пружинасын тууралап, жерге которгучту горизонталдуу абалда кармап туруңуз.
г. Изоляциялоочу өчүргүч жабылган учурда жерге туташтыргыч жабылып калбасын текшерүү үчүн изоляция өчүргүч менен жерди өчүргүчтүн ортосундагы механикалык блокировканы текшериңиз. Жерге туташтыргыч жабылган учурда изоляция өчүргүчтү жабууга болбойт. Бардык операция туура болгондо, биз үч фазалуу жерге туташтыргычтын валынын туташтырылган жерине φ8 тешик жана 8 x 60 ийкемдүү цилиндрдик пинди бурушубуз керек жана жайгашкан таякчада, жетек рычагында, байланыш рычагында жана ≥5 мм тереңдикте φ12 тешиктерди бурушубуз керек. айлануучу вал, ар бир жерде болтторду бекемдеп, металл жалтырак бетине тийип туруу үчүн жердин жумшак байланышын тазалаңыз.
7. Орнотуу тууралоо кол менен иштөөнү колдонууга гана жол берилет. Жөндөө аяктагандан кийин, тууралыгын ырастоо үчүн кол менен иштөө колдонулса, электрдик операция (электр механизми менен жабдылганда) колдонулушу мүмкүн.
8. Орнотуу жана ишке киргизүү кийин текшерүү
9. Изоляция которгучу жана жерге туташтыргыч кол менен тиешелүүлүгүнө жараша 3-5 жолу иштетилет жана иштөө туруктуу, контакт жакшы жана жабылуу жана жабуу абалы туура.
10. Power бөлүштүрүү механизми мотор номиналдык иш чыңалуу астында 5 жолу иштетилет, жана 85% мотор жана 110% номиналдык иш чыңалуу тиешелүүлүгүнө жараша 3 ~ 5 жолу иштейт. Ачылуу-жабуу туура болушу керек жана ачуу-жабуу убактысы 4с ашык эмес.
11. Изоляциялоочу өчүргүч жабылгандан кийин контакттар контакттар менен жакшы байланышта болот. Негизги контурдун каршылыгынын өлчөнгөн маалыматтары (чыгыштын эки тарабында) 4-таблицада көрсөтүлгөндөн ашпайт.
12. Үч фазалык жабуунун синхронизми 10ммден ашык эмес.
13. Бардык берүү жана айлануу бөлүктөрүн майлоо керекпи же жокпу, бардык октун төөнөгүч болттору бекитилген жана ишенимдүү экендигин текшериңиз.
14. Изоляциялоочу өчүргүч менен жерди өчүргүчтүн бири-бирине ишенимдүү кулпуланганын текшериңиз.
Бул өчүргүч линия жүктөмү үзүлгөндөн кийин иштетилиши керек.
Коммутатор үзгүлтүксүз капиталдык оңдоодон өтүшү керек (болжол менен 1 ~ 2 жыл). Эгерде кыска туташуунун олуттуу катасы бар болсо, аны бузулгандан кийин дароо оңдоо керек.
Өткөргүч тетиктердин жана мамы изоляторлорунун, туташтыруу тегиздигинин жана байланыш терминалы менен шинанын ортосундагы ортоңку контакттын бетинен кирди алып салыңыз, андан кийин өнөр жай вазелин майын сүйкөңүз.
Пост изоляторлорун кылдат текшерүү эч кандай көгөргөн жана жаракаларсыз жүргүзүлүшү керек, эгер табылса алмаштырылышы керек.
Трансмиссия жана айлануу бөлүктөрүн майлоо керек.
Конус төөнөгүчтөр жана болттор бошогонбу, бардык бекиткичтерди текшериңиз.
Кол менен иштөө механизмин текшериңиз, туткасы 180° айланганда көмөкчү которгуч кадимкидей өзгөрө алабы.
Изоляциялоо которгучу жана жерге туташтыргыч жалпысынан үч уюлдуу жалпы кутуга жыйылган, ошондой эле жапырт пакетте да болот. Жаппай таңгакта ал базалык кутуга, түркүк изолятор кутусуна жана өткөргүч системага (анын ичинде аксессуарларга) жана бир уюлдук тартипте бир топко бир кутуга бөлүнөт.
Продукцияны ташуу учурунда таңгак кутусунун сыртында тескери белгиге жол берилбеши керек.
Продукцияны алгандан кийин, аны убагында текшериңиз. кандайдыр бир көйгөйлөр бар болсо, анда өндүрүүчүгө кайрылуу керек
