GW4-27.5kv Тышкы ажыраткыч

GW4-27.5kv Тышкы ажыраткыч - 50 Гц жыштыгы менен тышкы жогорку чыңалуудагы электр жабдуулары, AC 27.5KV байланыш тармагынын жогорку чыңалуу схемасын жүксүз абалда өзгөртүү үчүн жана жогорку чыңалуудагы автобустарды, автоматтык өчүргүчтөрдү жана башкаларды электрдик изоляциялоо үчүн. капиталдык ремонттон өткөн электр жабдууларын жана жогорку вольттуу линияларды. Ал ошондой эле аз сыйымдуулуктагы токту жана индуктивдүү токту ачуу жана жабуу үчүн колдонулушу мүмкүн.

GW4-27.5kv тышкы ажыраткычтын модели жана мааниси

Нормалдуу иштөө шарттары жана орнотуу шарттары

Бийиктиги 4700 метрден ашпайт.

Айлана-чөйрөнүн температурасы: жогорку чек +40℃, төмөнкү чек -40℃.

Шамалдын ылдамдыгы секундасына 35 метрден ашпайт.

Күйүүчү заттар, жарылуу коркунучу бар, химиялык коррозия жана күчтүү спорт түрлөрү бар жерлерге колдонулбайт.

Изолятордун булгануу даражасы: Булганууга каршы түрү III класстагы оор кир (туздун тыгыздыгы 0,3 мг/см²).

Орнотуу сайты: сырткы бетон монополдук мамы.

Классификация жана техникалык параметрлери

1. Изоляциялык өчүргүчтөрдүн классификациясы

2. Изоляциялык өчүргүчтүн негизги техникалык параметрлери

GW4-27.5kv тышкы ажыраткычтын түзүмү

GW4-27.5T(D)(W) Сырткы ажыраткыч ишенимдүү аткаруунун, жөнөкөй түзүлүштүн, ийкемдүү орнотуу ыкмасынын, жеңил тейлөөнүн, кеңири колдонуу диапазонунда жана күчтүү универсалдуулуктун артыкчылыктарына ээ.

GW4-27.5T Тышкы ажыраткыч бир полярдуу изоляциялык өчүргүчтөн турган жогорку чыңалуудагы электр прибору жана башка структуралардан алынган негизги бирдик. Мындан ары ал жалпы типтеги изоляциялоочу деп аталат.

GW4-27.5T (D) Сырткы ажыраткыч жерге туташтыргыч бычакты жалпы изоляциялык өчүргүчкө орнотуу жолу менен жасалат, ал бир жолу операция түрүнөн жана экинчи операциялык түрүнөн турат, мындан ары жерге туташтыруу түрүндөгү изоляциялык өчүргүч деп аталат.

GW4-27.5T(D)W Тышкы ажыраткыч өчүргүч жалпы типтеги (негизделген типтеги) изоляциялык өчүргүчкө негизделген жана ал кадимки таяк тибиндеги изоляциялык өчүргүч изолятордон булганууга каршы таяк тибиндеги пост изоляторуна өзгөртүлгөн, катуу булганууга же бийик тоолуу аймакка ылайыктуу .

Изоляциялык өчүргүч түзүмү

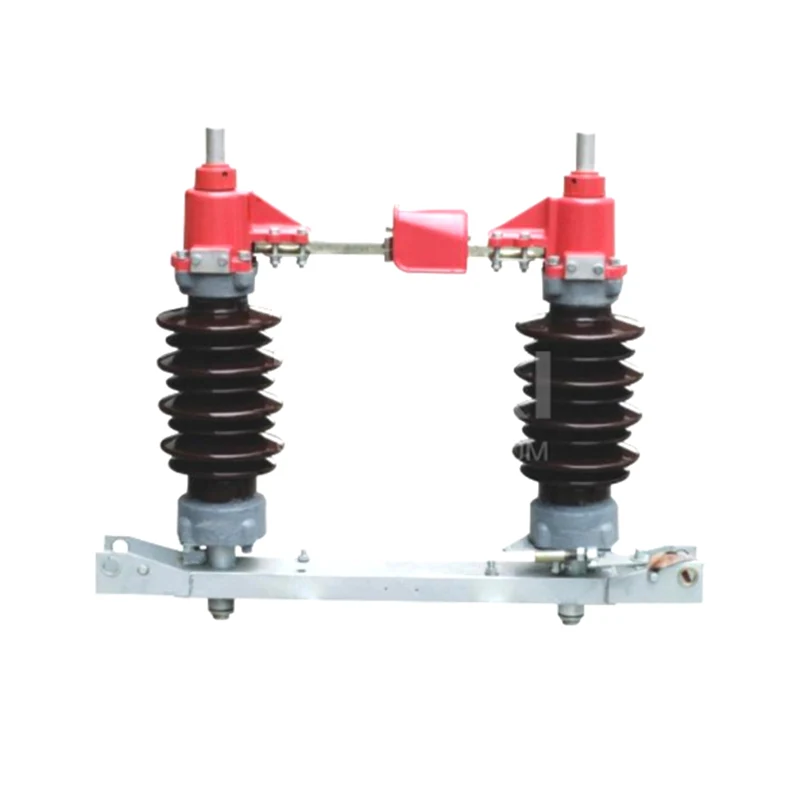

Бир полярдуу изоляция өчүргүч, тиешелүүлүгүнө жараша, бир эле астыңкы рамкага эки таяк тибиндеги пост изоляторлор менен бекитилет жана кош мамычалуу горизонталдуу айланма түзүлүш болуп саналат. Контур структурасы сүрөттө көрсөтүлгөн.

Ар бир уюлду изоляциялоочу ачкыч базадан, изолятордун таянычынан жана өткөргүч бөлүктөрдөн турат.

Ар бир уюлду изоляциялоочу ачкычта базанын эки учундагы подшипниктерге бекитүүчү штангалары менен бекитилген эки изолятордун таянычтары бар (2-сүрөт). Ар бир жылуулоо мамы 90 ° айлануу бурчу менен туурасынан айланса болот. Изоляциялоочу мамылар өткөргүч розеткалар, сол жана оң контакттары менен жабдылган. Сол жана оң байланыштар эки изоляциялык мамылардын ортосундагы өткөргүч түтүк аркылуу байланышат.

Өткөргүч клемма блоктору түзүлүшү боюнча эки түргө бөлүнөт, катуу туташтырылган (3а-сүрөт) жана туташтыргыч түрүнө (3б-сүрөт), алар колдонуучунун заказ талаптарына ылайык аныкталат.

Негизги схеманын материалы - жез. Номиналдуу ток 630А болгондо өткөргүч бөлүгүнүн бети калайланат. Номиналдуу ток 1600A ашык болгондо, өткөрүүчү бөлүгүнүн бети күмүш менен капталган.

Ортодогу контакт "кол алышуу" структурасы. Анын түзүмү патенттик технологиядагы сенсордук манжа жуугуч менен басылган. Бул жогорку басым, өзүн-өзү тазалоо, тийүү манжасынын контакт басымы узак убакыт бою өзгөрүүсүз калат. Сенсордук манжа жазында ток жок жана узак убакыт бою коопсуз жана ишенимдүү.

Ар кандай учурдагы спецификация буюмдары бирдей структуралык типке, базалык жана мамылык изоляторлорго ээ, бирок негизги өткөргүч схемалар бир аз башкача.

Жерге туташтыргычтын экинчилик операциясынын обочолонуу ачкычынын жана жерге туташтыргычтын механикалык блокировкалоочу бөлүгү CS8-6D тибиндеги кол механизминдеги блокировкалоочу диск аркылуу ишке ашырылат.

3. Кол механизминин түзүлүшү

Бул изоляциялык өчүргүчтөрдүн сериясы CS11 (негизсиз жана жалгыз жерге туташтыруу бир операциялык берүү түрү) жана CS8-6D (бир жерге туташтыруу экинчи операциялык берүү түрү) менен жабдылган.

4. CS11 (сүрөттү караңыз) жана CS8-6D типтеги кол механизми (сүрөттү караңыз), иштөө туткасы горизонталдуу айлануу, айлануу бурчу 90 °.

Иш-аракет принциби

Бул изоляциялык өчүргүчтөрдүн ачылыш жана жабуу аракеттери негизинен бирдей.

1. Изоляциялык өчүргүчтүн иштөө принциби

(1) Жерге туташтыруучу бычак түрү жок

Изоляциялык өчүргүчтүн иштөө механизми бириктирүүчү түтүк аркылуу изоляциялык өчүргүчтүн активдүү стадиясына туташтырылган. Механизмдин негизги стволу 90° бурулат, ал активдүү баскычтын изоляциялык мамысын 90° айлантууга түрткү берет. Ошол эле учурда, жылуулоо мамы башка тарап ачуу жана жабуу ишке ашыруу үчүн шатун тарабынан карама-каршы багытта айланып. бир полярдык өчүргүчтөрдү бириктирүүчү штангалар аркылуу эки уюлдуу же үч уюлдуу блокировкалоочу өчүргүчтөргө айкалыштыруу үчүн, адатта, бир полярдуу.

(2) Жерге туташтыруучу бычак менен операциянын бир түрү

Жерге туташтыруучу бычак которуштуруу структурасы жогоруда аталган коммутатор түзүмүнө негизделген менен, жерди башкаруу механизминин иштешин жогорулатат. Негизги бычак ачыла баштаганда, жерге туташтыруучу бычак айланып башташын камсыздайт; негизги бычак ачуу абалына айланганда, жер бычак да жер абалына келет. Башкача айтканда, негизги жана жер бычак өз-өзүнчө тиешелүү ачуу-жабуу иш-аракеттерди аяктайт.

(3) Негиздөө бычак менен экинчи операция түрү

Бул структура эки тутканы негизги бычакты жана жерге туташтыруучу бычакты иштетүү үчүн колдонот. Туура эмес иштөөнү болтурбоо жана программанын көрсөтүлгөн процедурага ылайык аткарылышын камсыз кылуу үчүн эки операциялык туткалардын ортосунда блокировкалоочу түзүлүш орнотулган (негизги ачык-жер жабык-жер ачык-негизги жабуу).

2. Жерге туташтыргычтын иштөө принциби

Иштетүү механизминин туткасы туурасынан 90° бурулат, ал эми жерге туташтыруучу бычак жерге туташтыргычты ачуу жана жабуу аракетин ишке ашыруу үчүн бириктиргич таякча менен айлануу үчүн айдалат.

3. Иштөө механизминдеги көмөкчү өчүргүч механизмдин негизги валына туташтырылат жана тиешелүү контакт ачуу жана жабуу операциясында күйүп же өчүрүлүп, тиешелүү ачуу жана жабуу сигналы берилет.

Орнотуу жана тууралоо

1. Ажырткычты орнотуу жана жөндөө төмөнкү талаптарга жооп бериши керек

Кол менен механизмди колдонууда башкы оператор ачуу жана жабуу операцияларын өз алдынча аткарууга жөндөмдүү жана аракет ийкемдүү болушу керек.

Ажыраткычтын биполярдуу же үч полярдуу байланышынын жабылуучу синхрондук мааниси: 6 ммден ашпайт.

Изоляциялык өчүргүчтүн схемасынын каршылыгы төмөнкү таблицага жооп бериши керек

Номиналдуу чыңалуу Ажырткычтын ар бир фазага максималдуу каршылыгы (μΩ) Эскертүү

630A 1250A 1600-2000A

27,5кВ 200 125 75 Зым клиптерди эсепке албаганда

2. Изоляциялык өчүргүчтү орнотуу жана жөндөө

Ар бир уюлду изоляциялоочу өчүргүч горизонталдуу негизге бекитилет.

Иштетүү механизми изоляциялык өчүргүчтүн активдүү тарабынын айлануучу шпинделинин астына жайгаштырылат, обочолоочу өчүргүч менен башкарылуучу негизги вал жана механизм жабылуу абалында болгондо, суу газ түтүгүн тиш тибиндеги обруч менен туташтырат жана бекитет. Негизги жана башкарылуучу изоляциялык таяныч шайкештештирилбегенде, оң жана терс тиш бурамасын ачууга жана жабууга жетишүү үчүн жөнгө салынышы мүмкүн.

Кош уюлдун жабылуу синхронизмин орнотуу жана жөндөө же изоляция которгучунун байланышы, эки терминал кадимки шинанын чыңалуусун көтөргөндө, жогорудагы талаптарга жооп берүү үчүн оң жана терс байланыш таякчасынын узундугун тууралаңыз.

Изоляциялоо которгучу жабылган абалда болгондо, контакттагы байланыш чекиттери бардык контактта болушу керек, M8 бурамасын бекитүү даражасы үчүн эң жакшы абал - бул пружиналык шайба жөн эле тегизделген жана манжа селкинчек болот.

3. Орнотуу жана экинчи операция түрү жерге бычак тууралоо

Жерге өчүргүч бычак жана механизмдин негизги сабы жабылган абалда болгондо, суу газ түтүгү тиштүү түрдөгү обруч менен туташтырылат жана бекитилет. Жерге туташтыруучу өчүргүч жабылуу абалында болгондо, контакттын контакт абалы өткөргүч түтүктөгү жер контактынын абалы менен жөнгө салынышы мүмкүн. Жабуу абалы туура болгондо, бекитүүчү гайканы кайра тартыңыз.

Кабыл алуу жана сактоо

1. Продукт белгиленген жерге келгенден кийин, колдонуучу аны кургак жана желдетилүүчү жерге коюусу керек. Аны артка кайтарууга болбойт жана ал төмөнкү пункттар боюнча мүмкүн болушунча тезирээк текшерилип, кабыл алынууга тийиш:

Биринчиден, таңгак кутусунун сырткы бетинде кандайдыр бир бузулуу же аномалия бар же жок экенин текшериңиз. Сырткы көрүнүшүн текшерүү аяктагандан кийин таңгак кутусун ачып, тиркелген файлды чыгарыңыз.

Буюмга тиркелген документтердин (анын ичинде таңгактоо баракчасы, продукциянын сертификациясы, орнотуу нускамалары ж.б.) толук экендигин текшериңиз.

Продукцияны жана анын аксессуарларын алып салыңыз (изоляциялоочу түркүк керамикалык бөтөлкөсүнө зыян келтирүүдөн сак болуңуз) жана аны текшериңиз.

Продукциянын сырткы көрүнүшү бузулган жана анормалдуу эмес экендигин текшериңиз.

2. Продукция кабыл алынгандан кийин, ал орнотулганына жана пайдаланылбаганына карабастан, ал төмөнкү шарттарда сакталат:

Изоляциялык өчүргүчтүн сүрүлүүчү бөлүктөрүн сүртүп, кислотасы жок петролатум менен каптоо керек.

Продукция кампада узак убакытка сакталган учурда аны үзгүлтүксүз (алты айдан ашык эмес) текшерип туруу керек. Эгерде дат табылган болсо, дат катмарын алып салуу жана дат басуучу зат менен каптоо керек.

Instructions

1. Эксплуатацияга кирүү алдында толук текшерүүдөн өтүп, аны ишке киргизүүдөн мурун эч кандай ката кетирилбеши керек.

Изоляциялык өчүргүчтүн өлчөмү талаптарга жооп береби.

Ар бир туташтыруучу бөлүктүн болттору, айрыкча шиналар менен бекем бекитилиши керек.

Байланыштагы бардык байланыш чекиттери байланышта болушу керек.

2. Ишке киргизгенден кийин төмөнкү нерселерге көңүл буруңуз:

Жалпысынан алганда, ажыраткыч чынжыр жүгү үзүлгөндөн кийин ачылып же жабылышы керек.

Экинчи операциялык типтеги жерге туташтыруу тилкеси бар ажыраткыч, изоляциялоочу өчүргүч толугу менен ачылгандан кийин жерге туташтыргыч жабылышы керек; антпесе, изоляциялык өчүргүчтү жабуу операциясы жерге туташтыргыч толук ачылгандан кийин аткарылышы мүмкүн.

3. Сырттагы ажыраткыч үзгүлтүксүз техникалык тейлөө жана үзгүлтүксүз капиталдык оңдоодон өткөрүлүшү керек. Тейлөө учурунда төмөнкү нерселер сакталышы керек:

Изоляция которгучу фарфор ваза бузулганбы, желим бошоп калганбы.

Ажыраткыч жабылуу абалында болгондо, контакттагы байланыш чекиттери жакшы байланыштабы; контакттагы пружина деформацияланганбы, чыңалуу өзгөргөнбү, чынжырдын каршылыгы өлчөнгөнбү.

Механизмдеги жардамчы өчүргүч жана башка тетиктер жакшы изоляцияланганбы.

Жерге салуу шарттары жакшыбы.

Айлануучу бөлүктөрү ийкемдүү жана тыгылып калганбы же жокпу.

Сураныч, өндүрүүчүгө эксплуатациялоо же тейлөө учурунда табылган көйгөйлөрдү билдириңиз.a
