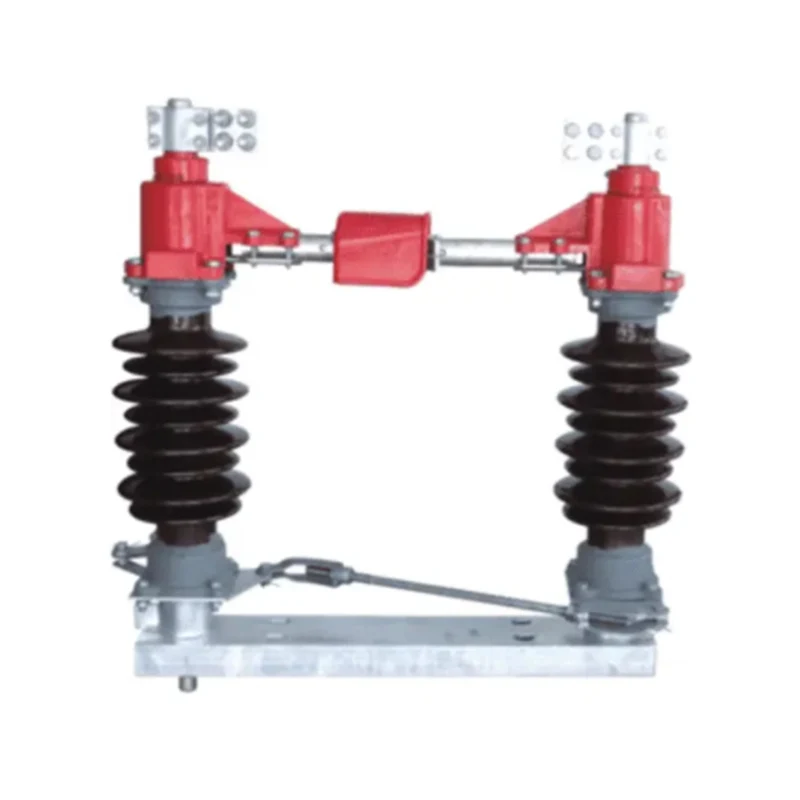

GW4-40.5kv Тышкы ажыраткыч

GW4-40.5kv тышкы ажыраткыч (жогорку чыңалуудагы изоляцияны өчүргүч) - бул үч фазалуу AC 50HZ тышкы жогорку чыңалуудагы коммутатор жабдуулары, жогорку чыңалууда чыңалуу бар жана жүк жок болгондо ачык же жабык чынжыр үчүн, подстанциянын линиясын изоляциялоочу өчүргүчкө ылайыктуу.

Буюмдун бул түрү үчүн төмөнкү техникалык стандарттар:

GB1985 - 89 "AC жогорку чыңалуудагы изоляция өчүргүч жана жерге туташтыргыч"

GB / T11022 - 1999 жогорку чыңалуу бөлүштүргүч жана башкаруу жабдуулар стандарттарга жалпы техникалык талаптар

IEC129 (1984) "AC тышкы ажыраткыч жана жерге туташтыргыч"

GW4-40.5kv тышкы ажыраткычтын үлгүсү жана мааниси

Өзгөчөлүк белгилери: D-жер которуштуруу, I II-жер которуу түрү, G-жакшыртылган продукт

Атайын туунду белгилери: W — Дагга туруктуу, GY — Плато түрү, H — Жогорку муздак түрү, TA — Кургак-Жылуулук түрү, TH — Нымдуу-Жылуулук түрү

Нормалдуу иштөө шарттары жана орнотуу шарттары

а. Бийиктиги: нормалдуу түрү ≤1000m, плато түрү ≤4000m.

б. каптоочу суунун калыңдыгы <10мм

в. Шамалдын басымы ≤ 700pa.

г. Сейсмикалык интенсивдүүлүк 8 градустан аз.

д. Абанын температурасы: жогорку чеги +40°C, төмөнкү чеги -30°C.

г. Орнотуу жеринде күйүүчү материал, жарылуу коркунучу, химиялык коррозия жана катуу титирөө жок.

GW4-40.5kv Тышкы ажыраткычтын техникалык параметри

Негизги структура

Тышкы ажыратуучу бир уюлдуу кош мамыча горизонталдуу айлануучу түзүлүш болуп саналат. Үч уюлду топтордо же бир уюлду колдонуу үчүн колдонсо болот. Изоляциялоочу өчүргүч шассиден, подшипник отургучтан, пост изолятордон, өткөргүч негизги схемадан жана механикалык шатундан турат. Үч уюлдук бириктиргич, байланыш тартуу таякчасы, түтүк бириктиргичтери, вал төөнөгүч, болот түтүк (колдонуучунун өзү) жана кол менен иштөө механизми (мындан ары - иштетүү механизми) топторго кошулат.

Жерге туташтыргычты изолятордун бир же эки учуна орнотууга болот. Изоляциялоочу өчүргүчтүн эки учундагы жерге туташтыргыч кол менен иштөөчү механизмдин бөгөттөөлөрү менен башкарылат, ошону менен изоляциялоочу жана жерге туташтыргыч негизги - жерге - жерге - негизги тартипте иштейт.

1. Underframe GB9787-88 ысык прокат бурч болоттон турат. Подшипник отургуч шассинин эки учуна орнотулган жана валдын жыйындысы ийкемдүү болушу үчүн 2 конус роликтүү подшипник орнотулган.

2. Мамы изоляторлор: жалпы типтеги үч түрү бар, булганууга каршы түрү жана плато түрү. Алардын иштеши GB8287.1 "жогорку басымдагы түркүк фарфор изоляторунун техникалык абалына", GB8287.2 - 87 "жогорку басымдагы мамы бөтөлкө изоляторунун өлчөмү жана мүнөздөмөсүнө" жооп берет. Булганууга каршы түрү, ошондой эле GB127744 - 91 "дакка туруктуу сырткы таякча түрүндөгү пост изоляторуна" жооп берет. Ар бир уюлду изоляциялоочу өчүргүч эки посттук изолятор менен жабдылган, пост изолятор валдын монтажына орнотулган, ал эми үстүнкү учу өткөргүч негизги схема менен бекитилген.

3. Өткөргүчтүн негизги схемасы кошулуу блогунан жана сол жана оң контакттардын жыйындысынан түзүлөт. 630A жана 3150A түзүмү негизинен бирдей, өткөргүч түтүктүн кесилишинин саны, беттик каптоо, байланыш манжаларынын саны жана жумшак өткөргүчтөрдүн ортосундагы айырма. Электр өткөргүч блок жетектөөчү таяк жана ийкемдүү өткөргүч менен жабдылган. Ал 3-сүрөттө көрсөтүлгөндөй, салттуу прокаттуу контакт ыкмасына караганда аз каршылыкка жана жакшы электр өткөрүмдүүлүккө ээ. Оң жана сол контакттык монтаждын курулушу жана жабылгандан кийинки байланыш абалы 4-сүрөттө көрсөтүлгөн.

4. Жерге туташтыргыч: жерге туташтыргыч изолятордун астындагы рамасынын учуна орнотулат, ал эми жерге туташтыргычтын статикалык контакты негизги өткөргүч чынжырдын өткөргүч түтүгүнө орнотулат.

5. Механикалык бириктиргич: изоляциялоочу ылдыйкы кадрдын ортосуна орнотулган иштөө механизми менен иштөө механизми менен башкарылат, ал эми шпиндель таякчасы аркылуу сол сенсордук изоляторду 90 градуска айлантуу үчүн айдайт. Байланыш тартуу таякчасы күйгүзүү жана өчүрүү үчүн үч уюлду ажыратуучу өчүргүчтү айдайт. Жерге которгуч жер бычакты айдоо үчүн айдоо вал менен айдалат, ал эми жер бычак жабууну (шлюзду) аяктоо үчүн белгилүү бир бурчка чейин өйдө (ылдый карай) айландырылат. Үч уюлдук жерге которгучтун ар бир уюлунун уюлу үч уюлдук байланышты камсыз кылуу үчүн 32 * 3 болот түтүк менен туташтырылган. Үч уюл ажыраткыч үч уюл байланышты ишке ашыруу үчүн 25 * 2,5 болот түтүк байланыш менен байланышкан. Үч уюлду ажыратуучу өчүргүч 25 * 2,5 болот түтүк менен туташып, үч уюлдук байланышты ишке ашырат. изоляциялоочу 42 * 3 болот түтүк диаметри менен иштөө механизми менен байланышкан, жана болот түтүк колдонуучу өзү тарабынан камсыз кылынат.

6. Иштетүү механизми: изоляциялоочу өчүргүч заводдон чыкканда CS17 кол менен иштөө механизми менен жабдылган. Механизм негизден, блокировкалоочу пластинкадан, туткадан жана жардамчы өчүргүчтөн турат. Көмөкчү өчүргүч 4 уюлга жана 8 уюлга эки спецификацияга ээ, 2 жуп жана 4 жуп адатта ачык жабык контакттарга ээ. Блокировкалоо жана өткөрүү сигналдарын колдонуу. Электромагниттик кыймылдаткыч кол менен иштөө механизми менен орнотулгандан кийин, изоляциялоочу өчүргүч электрдик кулпу функциясын жогорулата алат. Электромагниттик кулпу жана аны орнотуу аксессуарлары өзүнчө бааланат жана жеткирилет жана колдонуучулардын өздөрү тарабынан орнотулган.

Орнотуу жана мүчүлүштүктөрдү оңдоо

1. Орнотууга чейинки текшерүү

а. Изоляциялоочу өчүргүчтөрдүн, тетиктердин жана аксессуарлардын саны таңгак тизмесине ылайык келерин текшериңиз.

б. Продукциянын аталышындагы маалыматтар буйрутма менен шайкеш келет.

в. Продукция бузулганбы, жана мамы изоляторунда жаракалар барбы.

г. Ар бир айлануучу бөлүктүн айлануусу ийкемдүү болобу же жокпу.

д. Иштөө механизми ийкемдүүбү, жабуу жана ачуу абалы туурабы, жана көмөкчү которгуч нормалдуубу.

2. Сырткы ажыраткычты туурасынан гана орнотууга болот. Сырткы ажыраткычты адегенде монтаждоо кронштейнине бирдей горизонталдуу бийиктикте орнотуңуз, андан кийин шассиди бири-бирине параллелдүү кылуу үчүн мамылардын ортосундагы аралыкты оңдоңуз. Үч уюлдуу Тышкы ажыраткычтын эки тилкелүү изоляторунун өзөк огун оңдоңуз, валдын огунун сызыгын жерге которуңуз, тышкы ажыраткыч бекитилгенден кийин өчүргүчтү туташтырыңыз.

3. Изоляциялоочу өчүргүч жабылганда, сол жана оң контакттар бир горизонталдуу сызыкта, үстүнкү жана төмөнкү жактары <5мм менен жылдырылышы керек, ал эми сол жана оң контакт монтажынын контакт позициялары экинин орто сызыгында борборлошуусу керек. мамы изоляторлору, ал эми оң контакт сол жагына камтылууга тийиш контакт тарабындагы контакттар бири-бири менен байланышта жана сол контакт тараптагы контакт менен жайгаштыруу пластинкасынын ортосундагы боштук ≤2мм. Зарыл болгон учурда, монополдук тартуу таякчасынын узундугу жөнгө салынышы мүмкүн; жана мамы изоляторунун үстүнкү жана ылдый жагындагы жөнгө салгычты көбөйтүүгө же азайтууга жол берилет, бирок ар бир төшөктүн калыңдыгы <3мм.

4. Туташтыргыч таякчанын узундугун тууралаңыз, үч фазалуу изоляция которгучу жабылуу катасы <5мм. Андан кийин негизги валдын тартма таякчасынын узундугун жана байланыштыруучу таякчанын узундугун ылайыкташтырыңыз, ошентип ачкандан кийин изоляция которгучунун ачылыш бурчу 90° болот.

5. Жерге туташтыргычтын кол бурчун жана бириктиргичтин эффективдүү узундугун ачуу жана жабуу учурунда жерге туташтыргыч иштөө механизми менен синхрондоштуруу үчүн тууралаңыз. Ачылуу абалында жерге туташтыргыч горизонталдуу болот.

6. Кол менен иштөө механизмин орнотуу абалы 1-сүрөттө жана 2-сүрөттө көрсөтүлгөн. Механизмди жана табакчаны чогулткандан кийин A10×50 конус төөнөгүчтү салып, эки M10 болтту бекитиңиз. Кош жерге туташтыруучу изоляция өчүргүч, валдын огуну ылдый карай вертикалдуу сызык менен иштетүү үчүн, жалгыз жерге туташтыруу жана вертикалдык линияга чейин пост изолятор жыйындысынын төмөнкү учуна чейин, ал иштөө борборуна дал келет. механизм вал, андан кийин механизм орнотулат жана бекитилет. Кош жердеги Тышкы ажыраткыч валды кыймылдаткыч валга орнотот. Жалгыз жерге туташтыруучу жана жерге туташтырбоочу изоляция өчүргүч валды кыймылдаткыч валга жана валдын монтажына орнотот, эффективдүү өлчөмдү өлчөйт жана φ42×3 тиксиз болот түтүгүн даярдайт. Болот түтүктүн эки учу, тиешелүүлүгүнө жараша, втулкага жана плиталардын жыйындысына ширетилген.

7. Машиналардын айлануучу тетиктерин жана электр байланыштарын кирден тазалап, майды кайра сайгыла.

8. Ажыраткычтын негизги чынжырынын каршылык маанисин өлчөө таблицадагы жобого ылайык келиши керек.

9. Кол менен иштөө 3 ~ 5 жолу, туруктуу иштөө, тышкы ажыраткычтын ачуу-жабуу абалы жана жерге туташтыруу туура, жакшы байланыш.

10. Орнотуудан кийин, аны текшерүү талаптарга жооп берерин тастыктагандан кийин иштетсе болот.
