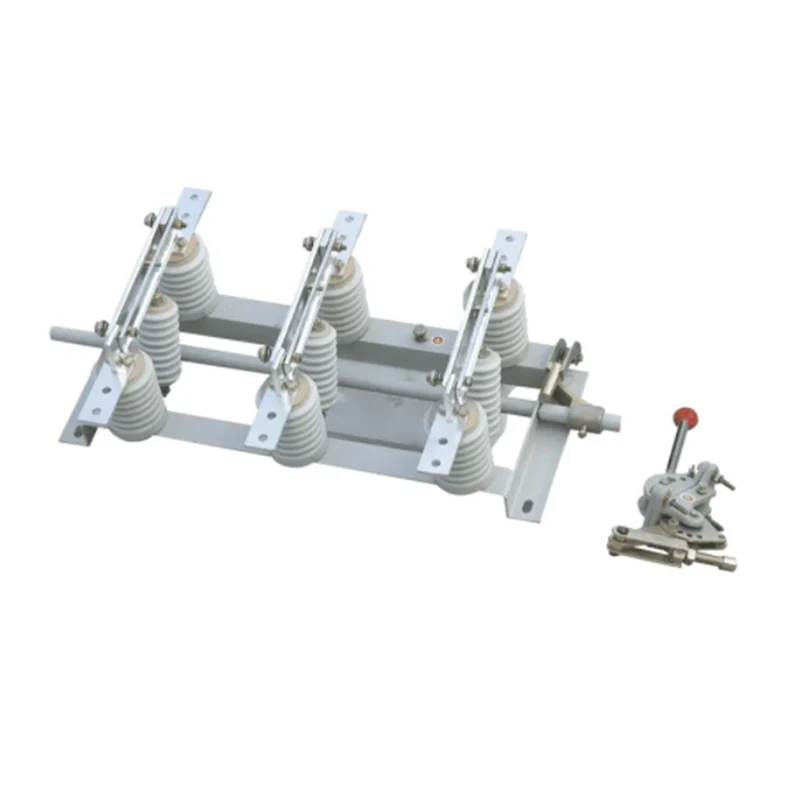

GN19-12 Ички жогорку чыңалуу изоляциясы

GN19-12 Ичиндеги жогорку чыңалуудагы изоляциялык өчүргүч (ошондой эле үй ичиндеги жогорку чыңалуудагы AC өчүрүүчү сактагыч катары белгилүү) номиналдуу чыңалуу 12кВ, үч фазалуу 60 Гц болгон, жүк жок, бирок чыңалуу менен чынжырды үзүү жана жасоо үчүн колдонулган ички түзүлүш.

Модел жана мааниси

Нормалдуу эмгек шарттары жана орнотуу шарттары

Айлана-чөйрөнүн температурасынын жогорку чеги +40 ℃, төмөнкү чеги -10 ℃, Эскертүү: -25 ℃ сактоо жана ташуу.

Бийиктиги 1000 м ашпайт

Салыштырмалуу нымдуулук: күнүмдүк орточо ≤95%, айлык орточо ≤90%.

буу басымы: күнүмдүк орточо мааниси 2.2x10-3Mpa көп эмес, жана айлык орточо мааниси 1.8 * 10-3Mpa көп эмес

Айланадагы аба дат же күйүүчү газдар же буу менен булганбашы керек.

Ичиндеги жогорку чыңалуудагы изоляция которгучу Тиешелүү учурларда катуу титирөө болбошу керек.

Эскертүү: эгерде ал жогорудагы шарттарга туура келбесе, өндүрүүчү менен кеңешиңиз.

Техникалык параметр

Структурасы жана иштөө принциби

GN19-12 ички жогорку чыңалуудагы изоляциялык өчүргүчтүн ар бир фазасынын өткөргүч бөлүктөрү негизге эки пост изолятору менен бекитилет (GN19-12C үчүн пост изолятору жана фарфор корпусунун изолятору). Үч фазалуу параллелдүү орнотуу, өткөргүч бөлүгү контакт бычактан, статикалык контакттан жана контакт отургучтан (же өткөрүүчү таяктан) турат. Ар бир контакт бычак тартма таяк изолятору менен, ал эми тартма таяк изолятору негизге орнотулган шпиндель менен туташтырылган. Шпиндель туткасы менен шатун (колдонуучунун өзү) жана CS6-1 түрү кыймылдуу механизмге туташтырылган. Байланыш бычак эки уяча формасындагы жез плиталардан турат. Бул сенсордук бычактын жылуулукту таркатуучу аянтын гана көбөйтпөстөн, кескичтин механикалык күчүн жакшыртат жана өчүргүчтүн динамикалык туруктуулугун жакшыртат. Байланыш бычактын бир учу болттор аркылуу контакт отургучка (же өткөргүч таякчага) орнотулат. Экинчи учу статикалык контакт системасы менен туташып, контакттык бычактын контакттык басымы эки учундагы пружиналар аркылуу сакталат. GN19-12/1000 жана 1250 магниттик кулпуланган плиталар менен орнотулган жана магниттик кулпу плитасын кошуунун максаты чоң кыска туташуу агымы өткөндө эки оюктун ортосундагы жагымдуулукту жогорулатуу болуп саналат. Башкача айтканда, байланыш чекитиндеги байланыш басымы жогорулайт, ошентип, өчүргүчтүн динамикалык жылуулук туруктуулугун жакшыртат. GN19-10/400A жана GN19-12/630 изоляторунун агымы аз, андыктан магниттик кулпу пластинасын кошуунун кереги жок.

Негизги монтаж: базадан, негизги валдан, чектегичтен, токтотуучу шакекчеден жана башка тетиктерден турат. Чектөөчү негизинен өткөргүч контакт бычак жабылганда жана ачылганда каалаган терминалдык абалга жетишин камсыз кылуу үчүн колдонулат.a

Орнотуу жана тууралоо

Орнотууга чейинки даярдоо

1. Таңгактоочу кутучаны ачып, буюмдун запастык бөлүктөрүнүн жана коштомо техникалык документтеринин таңгак баракчасына ылайык толук экендигин текшериңиз. Продукцияны ташуу жана сактоо учурунда бузулганын текшериңиз.

2. Буюмдун ичиндеги чаңды жана кирди жок кылыңыз. Фарфор изоляторун жана шассидин жерге туташтыргычын кылдаттык менен сүртүңүз.

3. Бардык механикалык сүрүлүүчү бөлүктөргө өнөр жай вазелинди сүйкөңүз.

4. Ички жогорку чыңалуудагы изоляцияны которуштурууну жана кол механизмин ачуу кабинетинде же дубалда тигинен же туурасынан орнотсо болот. Бир нече типтүү орнотуу иллюстрацияларын караңыз 7, 8, 9, 10.

5. Изоляциялоочу өчүргүчтүн орнотуу бийиктиги жалпысынан 2,6 ~ 6 метрди түзөт (которуучу валдан жерге чейин). Тутканын таяныч пунктунан жерге чейинки аралык 1~1,3 метрди түзөт.

Орнотуудан кийин кол менен механизмдин айлануу бурчу GN19-12 изоляциялык өчүргүч күйгүзүлгөн/өчүлгөндө шпиндельдин айлануу бурчуна дал келиши керек. Жөнгө салуу процесси төмөнкү жолдор менен ишке ашырылат:

5а. Ички жогорку чыңалуудагы изоляцияны өчүргүчтү жана кол механизмин туташтыруучу штанга туташтыргыч бөлүгүнөн жана 3/4 газ түтүгүнөн (колдонуучу тарабынан камсыздалган) турат. Таяктын эки учу бириктирүүчү бөлүгү менен туташтырылган, Туташтыргычтын бир учу болттор аркылуу шатундун узундугун тууралай алат, ал эми түтүктүн узундугу кол механизминин жана изоляциялоочу которгучтун абалы менен аныкталат. Эгерде кол менен иштөөчү механизмдин колу изоляциялоочу ачкычтын негизги валындагы кол менен бир тегиздикте болбосо, которгучту жана механизмди туура туташтыруу үчүн шатун бүгүүгө болот, ал эми болттун узундугу да жөнгө салынышы керек.

5б. Жөнгө салуу талаптарына ылайык ички жогорку чыңалуудагы изоляциялык өчүргүчтүн негизги валынын баштапкы бурчун аныктаңыз. Андан кийин жайгаштыруу төөнөгүчтү бургулап, имек колун бекитиңиз.

5c. Кол механизминин ачылышынан жабылганга чейинки абалы ички жогорку чыңалуудагы изоляцияны которгучтун токтоосунун баштоо жана аяктоо абалына шайкеш келет, аны кол механизминдеги сектор плитасындагы ар кандай туташтыруу тешиктери менен жөнгө салууга болот.

6. Изоляция которгучу тууралангандан кийин 3~6 операция, анын иштешине тоскоол болгон тыгылып калууга же башка анормалдуу көрүнүштөргө жол берилбейт.

7. Иш учурунда кол механизминин туткасы өйдө карай турганда, ички жогорку чыңалуудагы изоляциялоочу өчүргүч жабылуу абалында болушу керек жана тутка ылдый болгондо ачылуучу абалда болушу керек. Ачуучу-жабуу абалында механизмдин позициялоочу төөнөгүч туура эмес иштөөнү болтурбоо үчүн тутканы ишенимдүү бекитиши керек.

8. Ичиндеги жогорку чыңалуудагы изоляция өчүргүч өчүрүлгөндөн кийин, ошол эле полюстун үзүлүшүнүн ортосундагы эң кыска аралык 150 ммден кем болбошу керек.

9. Кошумча өчүргүчтүн аракети талаптарга жооп бербегенде, көмөкчү өчүргүчтүн контакты так жабылгыдай кылып, байланыш колундагы тешиктин абалын жөнгө салууга болот. Кол менен механизм ачуу абалына жеткен күндө да, көмөкчү өчүргүчтүн кадимки ачылыш контакты жабуу абалында болушу керек.

10. Көмөкчү өчүргүч имараттын жогорку чыңалуудагы изоляциясынын ачкыч-жабуу сигналы бычак анын толук соккусунун 75% өткөндөн кийин берилиши керектигин көрсөтөт. Изоляциялоочу өчүргүчтүн жабылышын көрсөткөн сигнал изолятордун контакт менен бычак тийгенден кийин берилиши керек.

11. Жерге тийүү жакшы болушу керек жана жер контурунун каршылыгы 3 Омдон ашпашы керек.

12. Терминал менен шинанын контакты жакшы жана ишенимдүү болушу керек. Ички жогорку чыңалуудагы изоляция өчүргүчтүн автобустан механикалык күчтөрдүн таасиринен сактаныңыз.

13. Ажыраткычты дубалга бекитүүчү винттерди киргизүү тереңдиги төмөндөгүлөрдөн кем болбоого тийиш: Кирпич дубал: 90мм, Цемент: 76мм.

14. Контакттык бычак менен статикалык контакттын ортосундагы байланыш жакшы болушу керек. Байланыш бетиндеги басым пружинанын оң басымы төмөнкү маанилерге жетиши керек:

Колдонуу жана тейлөө

Indoor High Voltage Isolation Switch must be serviced when the circuit and power supply are cut off, ie they are not powered.

Ичиндеги жогорку чыңалуудагы изоляциялык өчүргүч ачылгандан кийин, абсолюттук коопсуздукту камсыз кылуу үчүн пин пинди бекитүү үчүн механизмге тиркелген вал төөнөгүч рамкадагы тешикке киргизилиши керек.

Текшерүү учурунда изоляциянын молекуласы бузулганбы же жокпу, кылдат текшериңиз жана контакт жакшыбы же жокпу текшериңиз.

Күйүп кеткен контакттарды оңдоңуз, кирди, өзгөчө өткөргүч контакт бөлүктөрүн жана изолятордун беттерин тазалаңыз. Текшерүүдөн кийин контакттык беттерге өндүрүштүк вазелинди сүйкөңүз.

Бекемдөөнүн бекемдигин текшериңиз жана жерге туташтыруунун жакшы экендигин текшериңиз. (Жер бурагычтын бошоп кетишине жол берилбейт жана контактта дат бар.)

Аларды колдонуудан мурун контактты, контакттык бычакты олуттуу зыянга учуратуу жана басымдуу пружинанын калдык деформациясы менен алмаштыруу зарыл.

Бардык тейлөө жана орнотуу аяктагандан кийин, бир нече ачуу жана жабуу сыноолору жүргүзүлөт. Эгерде ал туура эмес болсо, анда ал ишке киргизилгенге чейин нормалдуу абалга келгенге чейин кайра жөнгө салынышы керек.

Механизмдеги сүрүлүүчү бөлүгүн айлантып, аны өнөр жайлык петролатум менен каптаңыз.

Контур жана орнотуу өлчөмдөрү

GN19-12(c)Ички жогорку чыңалуу Ичиндеги жогорку чыңалуу изоляциясы которуштуруу бирдиги: мм
