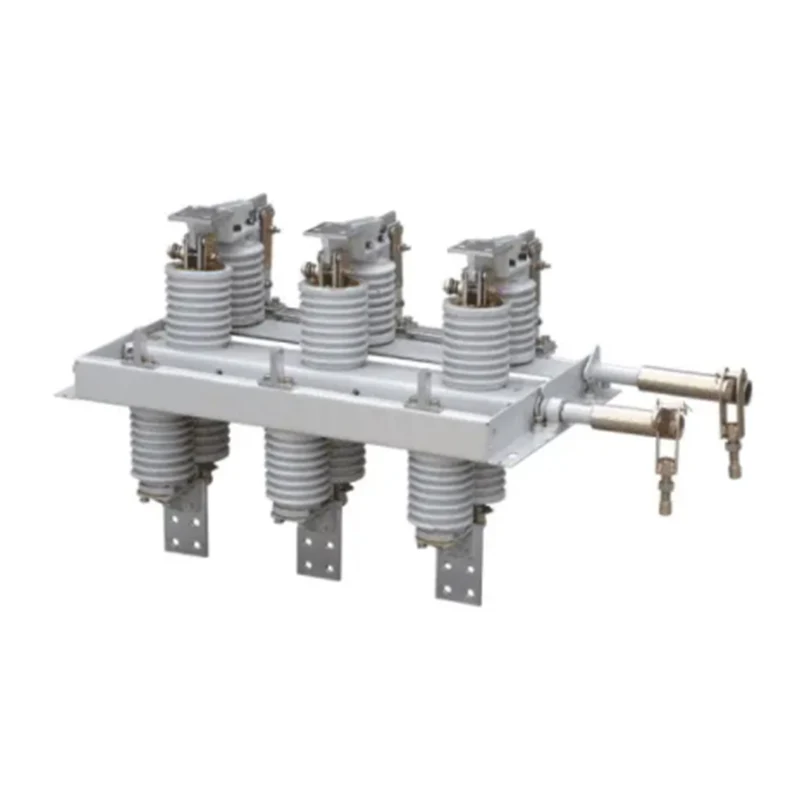

GN30-12 Rotary ички жогорку чыңалуу ажыратуучу

Жогорку сапаттагы ылайыкташтырылган өнүмдөр GN30-12 Айлануучу имараттын жогорку чыңалуудагы ажыратылышы Кытайдын жеткирүүчүлөрүнөн жана өндүрүүчүлөрүнөн. GN30-12/630 Rotary Indoor High Voltage Disconnect бул жаңы изоляциялык өчүргүчтүн айлануучу сенсордук бычактын түрү, негизги структурасы үч фазалуу базалык рамка астында, кийинки эки учак, крептин жана контакттын эки тобун айландыруу менен бекитет. сенсордук бычак, жабууну өчүрүү үчүн жетүү үчүн.

Сурамжылоо жөнөтүү

Продукт Description

GN30-12 Rotary Indoor High Voltage Disconnect - бул жаңы изоляция которгучунун айлануучу сенсордук бычак түрү, негизги структурасы үч фазалуу базанын астындагы, кийинки эки учак, крептин жана контакттын эки тобун бекитип, тийүүнү айлантуу менен бычак , жабуу өчүрүү өчүрүү жетүү үчүн.

GN30-12 Rotary Indoor High Voltage Disconnect (ички AC жогорку чыңалуу ажыраткыч) номиналдык чыңалуу 10kV, үч фазалуу AC 50Hz электр системасы жүгү жок чыңалуу катары, субэлектрдик приборлорду колдонуу.

GN30-12 Rotary Indoor High Voltage Disconnect ар кандай электр системаларынын муктаждыктарын канааттандыруу үчүн, продукт дизайн аткаруу сонун, кичинекей изи, күчтүү жылуулоо болуп саналат. Жөндөөнү орнотуу оңой, анын иштеши GB1985-89 "AC жогорку чыңалуудагы ажыраткыч жана жерге туташтыргыч" талаптарына ылайык, номиналдык чыңалуу 12KV AC 50 Гц жана андан төмөн ички электр тутумуна, жүк жок чыңалуудагыдай, Circuit колдонуу. Жогорку вольттогу коммутаторлор менен колдонсо болот, өзүнчө да колдонсо болот.

Бул продуктунун иштеши "AC жогорку чыңалуудагы ажыраткыч жана жерге туташтыргыч" стандартына ылайык.

Модел жана мааниси

GN30-12 Rotary Indoor High Voltage Disconnect

Нормалдуу иштөө шарттары жана орнотуу шарттары

Бийиктиги 1000 м ашпайт;

Абанын температурасы; жогорку чек + 40 ° C; төмөнкү чек -10 ° C;

Салыштырмалуу нымдуулук; күнүмдүк орточо 95%дан ашык эмес, орточо айлык максималдуу 90%;

Тиранттардын интенсивдүүлүгү 8 градустан ашык эмес;

жерде эч кандай олуттуу чаң химиялык жегич жана жарылуучу заттар;

жердин тез-тез катуу титирөө жок.

Техникалык параметрлер

Модел	Номиналдуу чыңалуу (кВ)	Номиналдуу ток (A)	Кыска убакытка бааланган туруштук берүү (кА)	Кыска туташуунун номиналдык узактыгы (с)	Рейтингдүү чокуга туруштук берүү ток (кА)	1мин. PF туруштук берет чыңалуу (кВ)	Чагылган импульс чыдамдуу чыңалуу (кВ)
GN30-12/630A	12	630	20	4	50	Фазадан фазага/жерге: 42, Сынык: 48	Фазадан фазага/ жерге: 75, сынык: 85
GN30-12/1000A		1000	31.5		80
GN30-12/1250A		1250	31.5		80
GN30-12/2000A		2000	40		100
GN30-12/2500A		2500	40		100
GN30-12/3150A		3150	40		100
GN30-12D/630A		630	20		50
GN30-12D/1000A		1000	31.5		80
GN30-12D/1250A		1250	31.5		80
GN30-12D/2000A		2000	40		100
GN30-12D/2500A		2500	40		100
GN30-12D/3150A		3150	40		100
