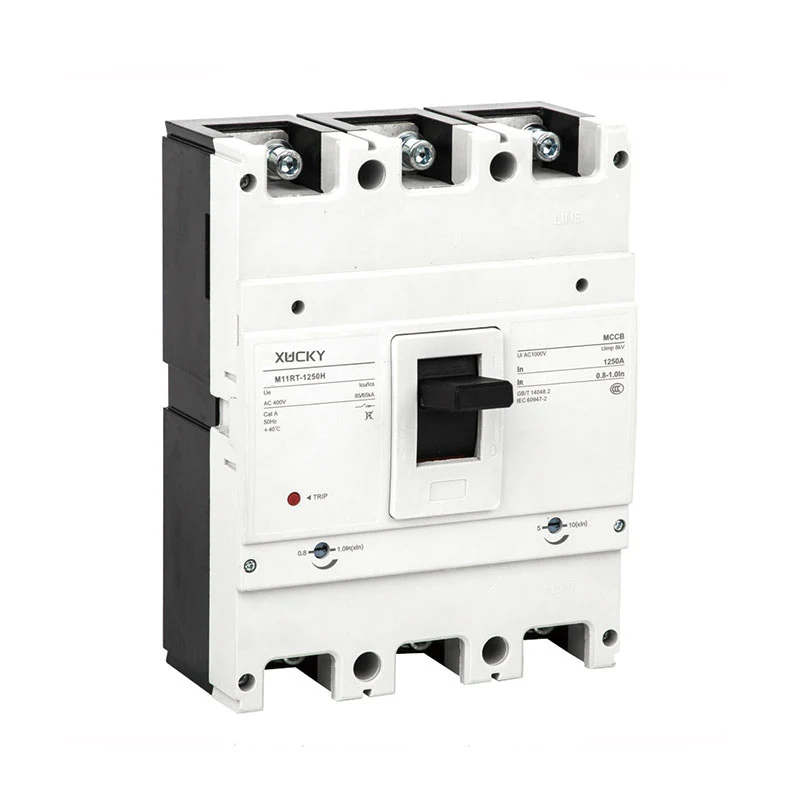

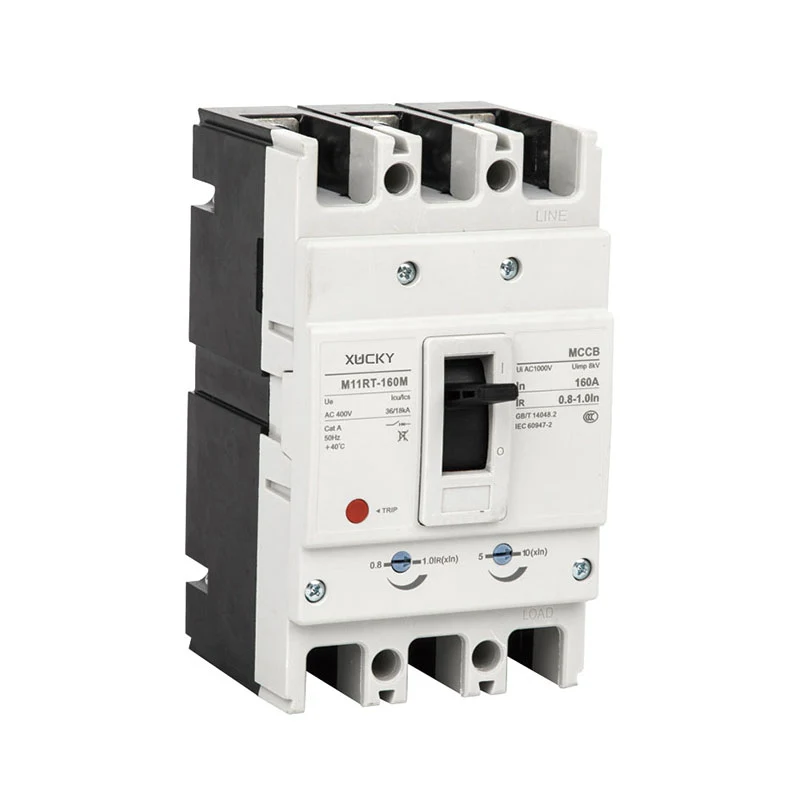

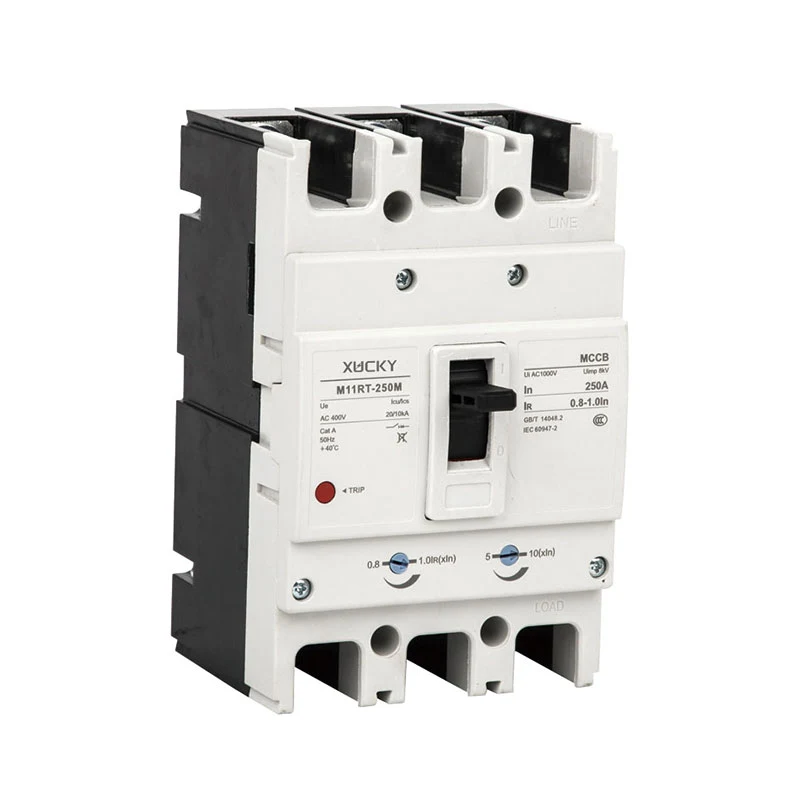

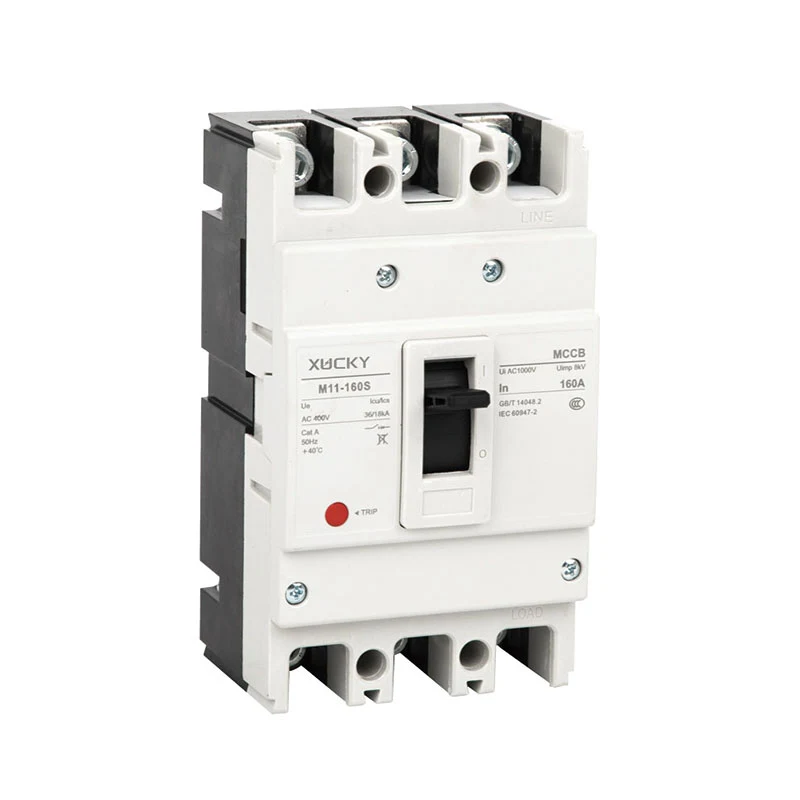

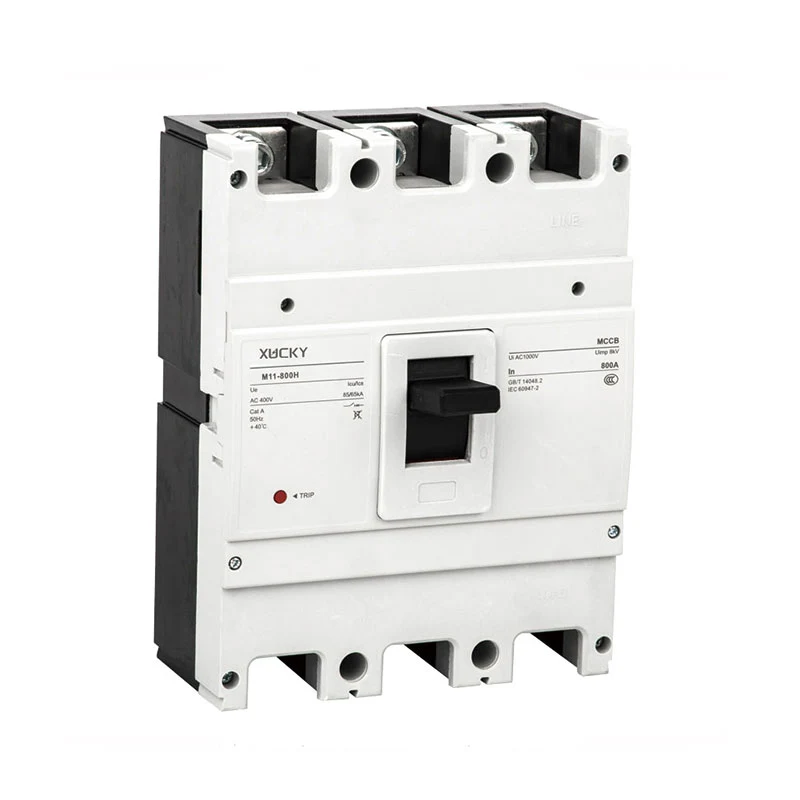

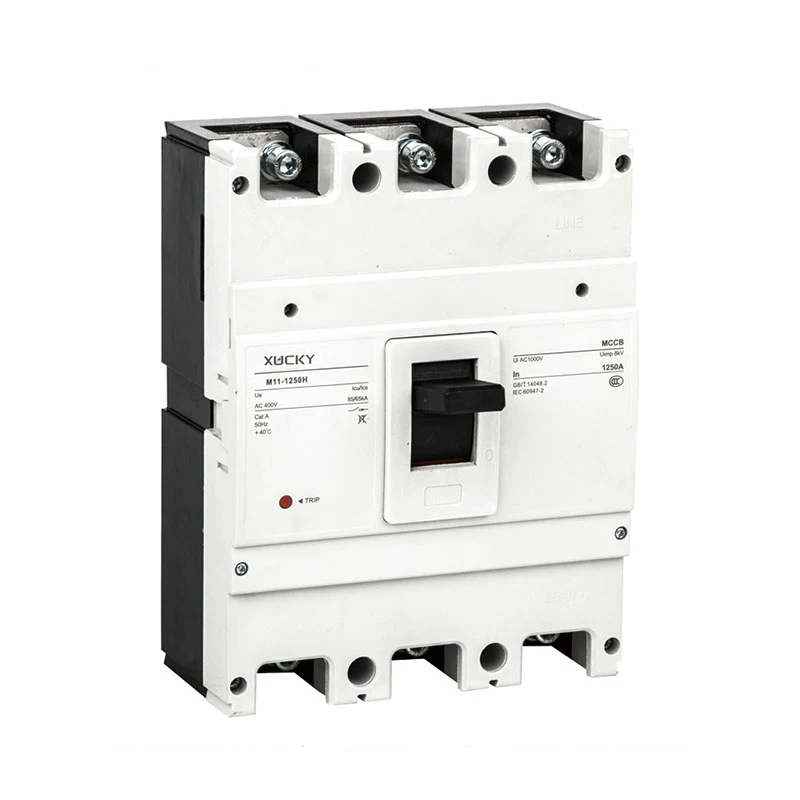

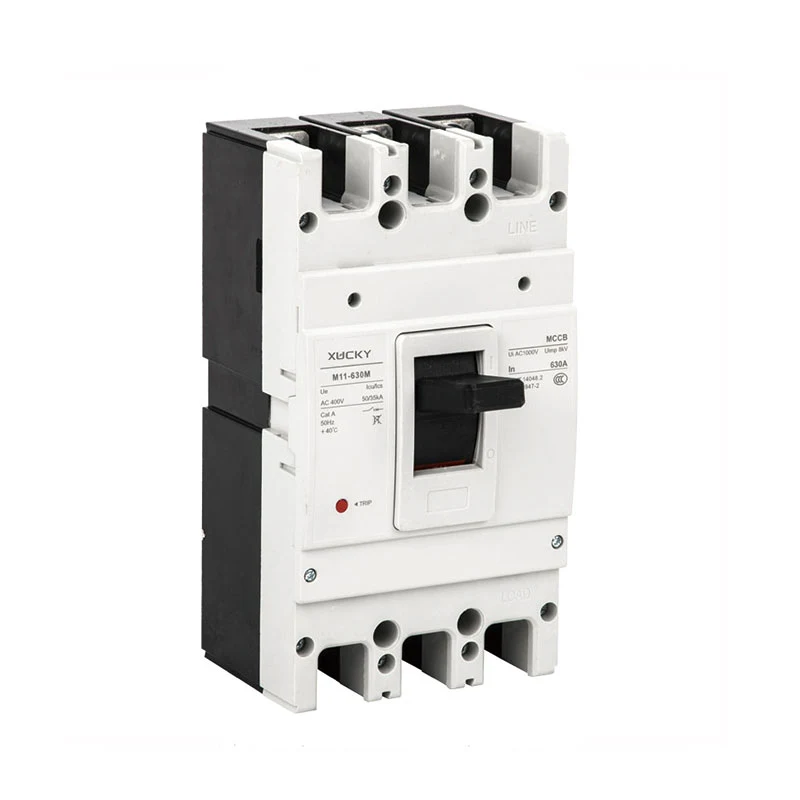

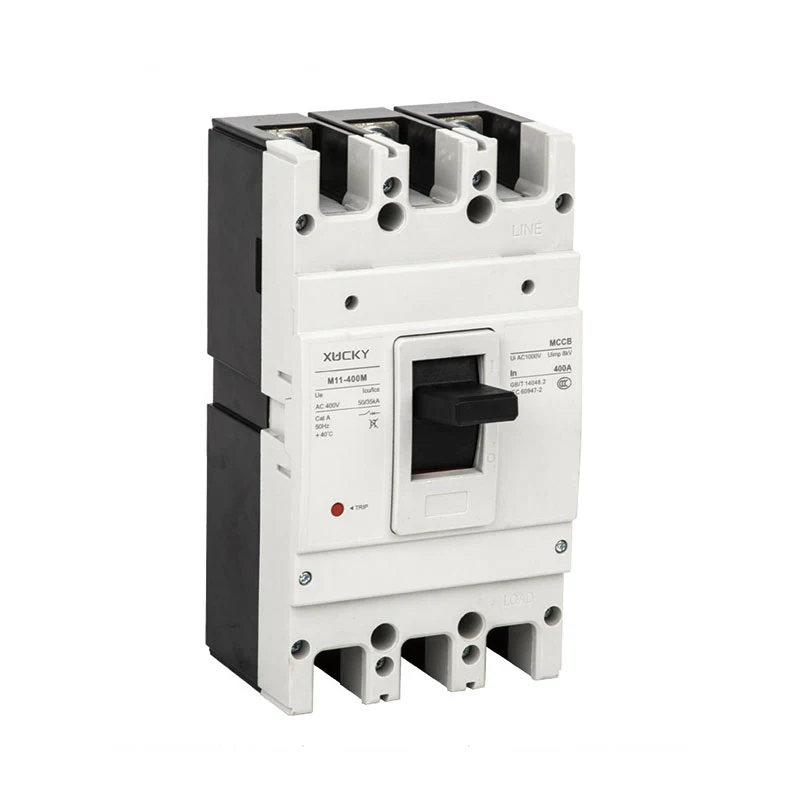

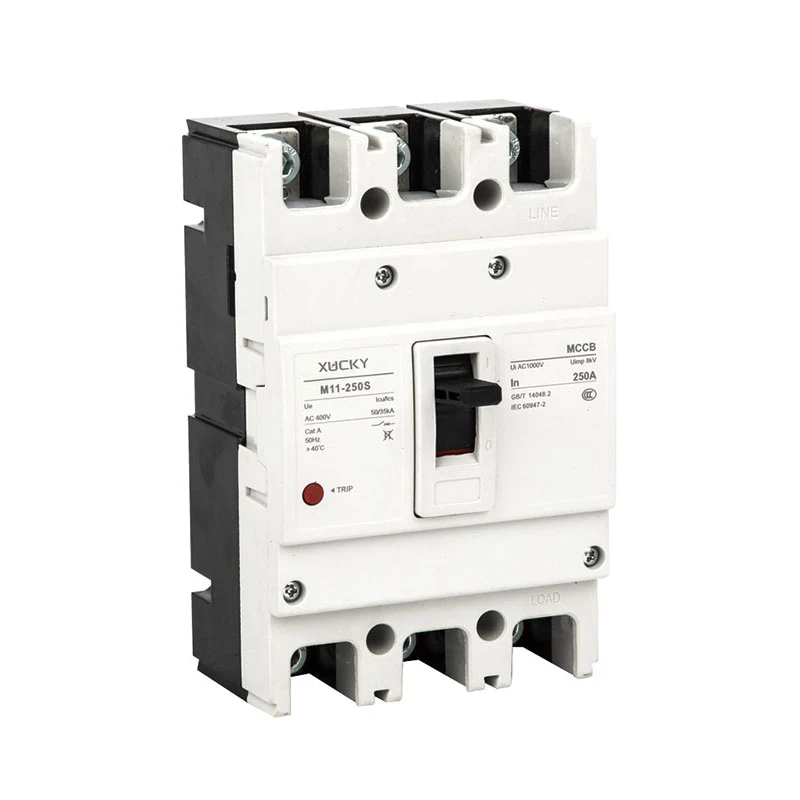

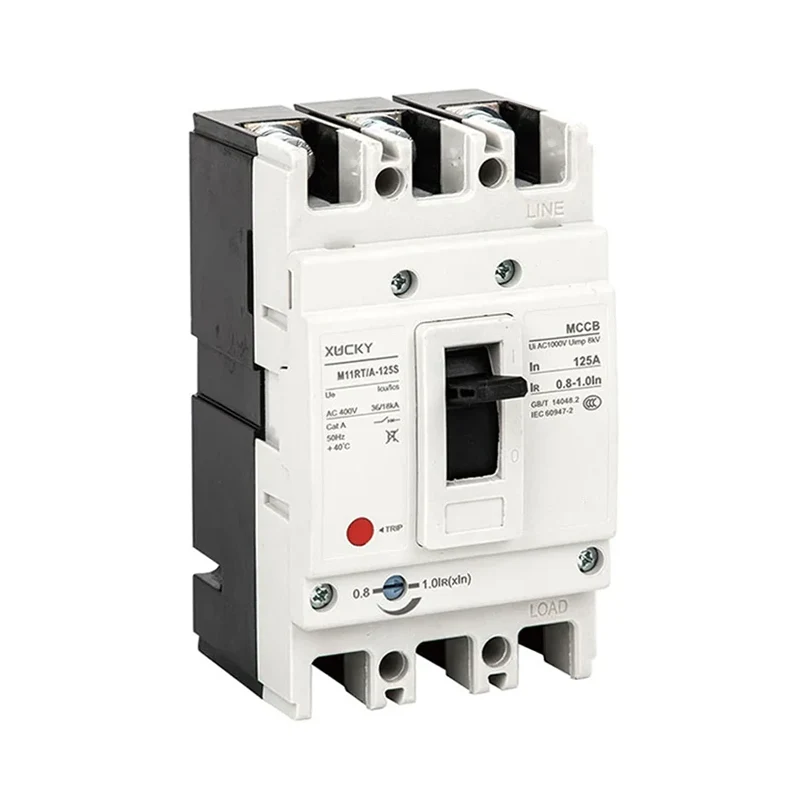

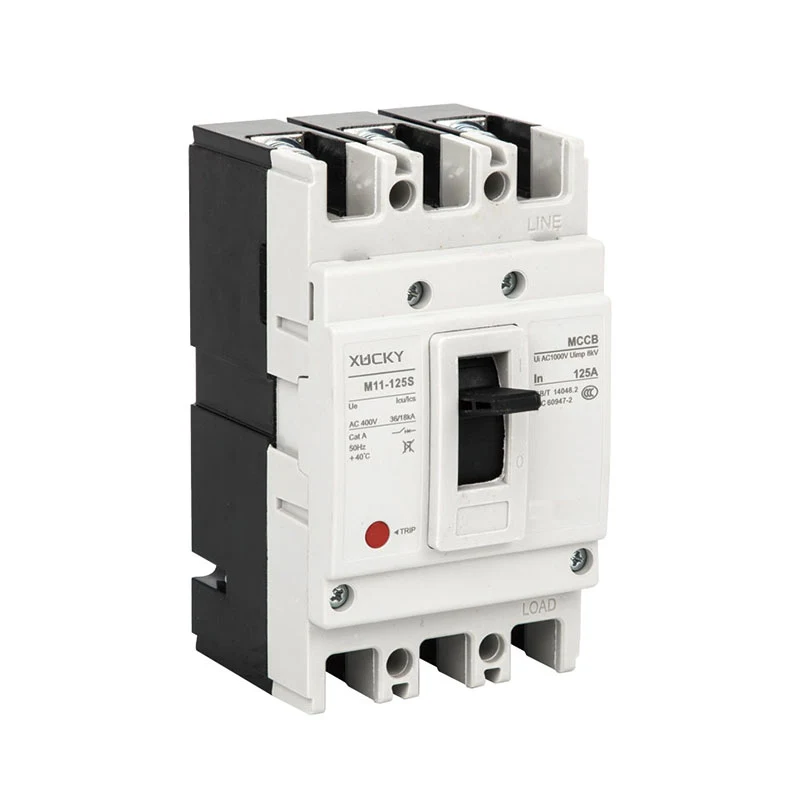

M11 калыптанган корпустун өчүргүч

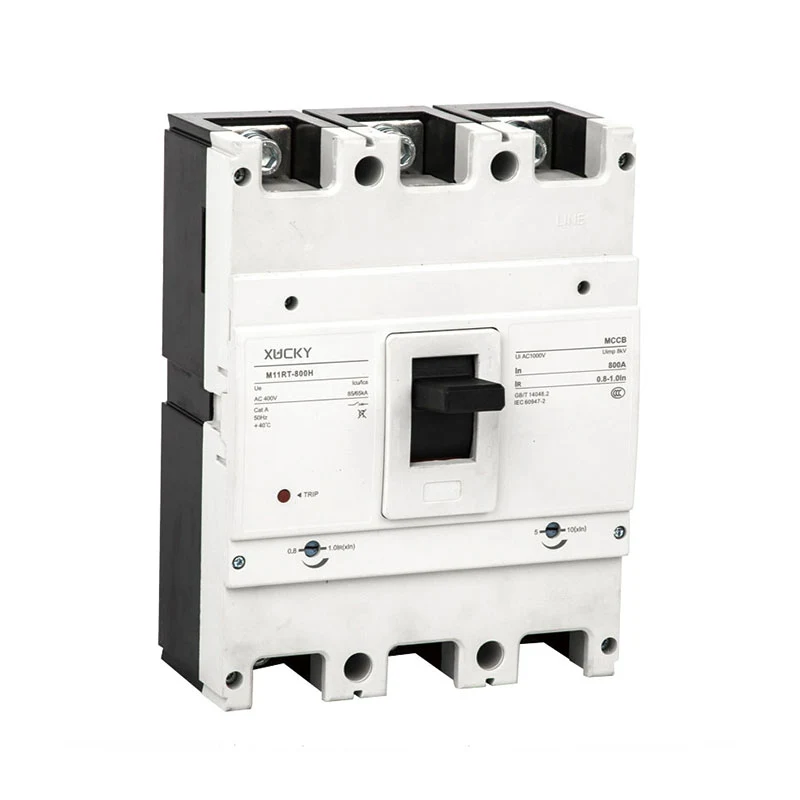

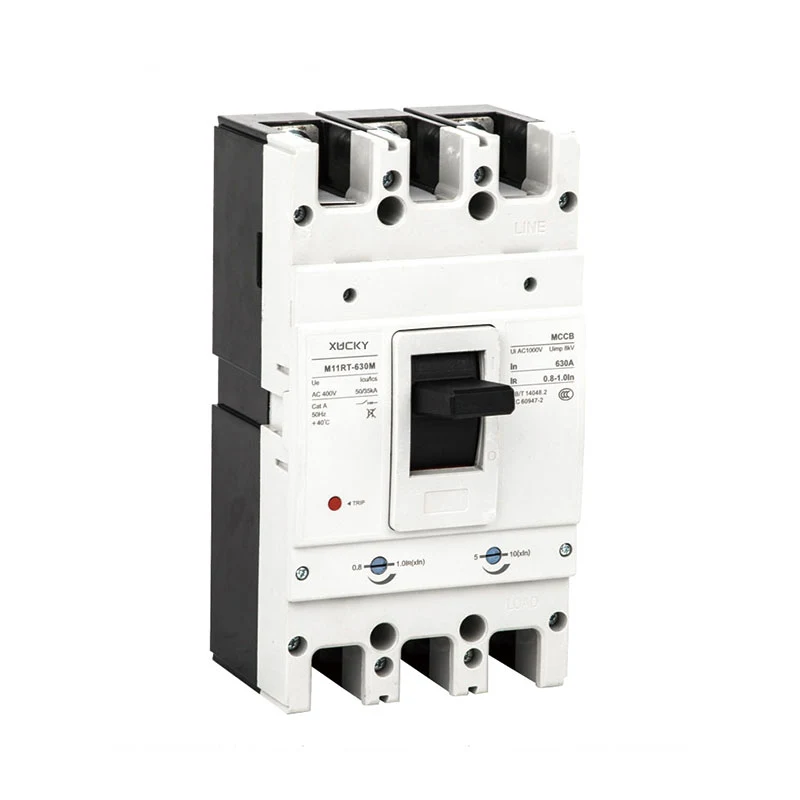

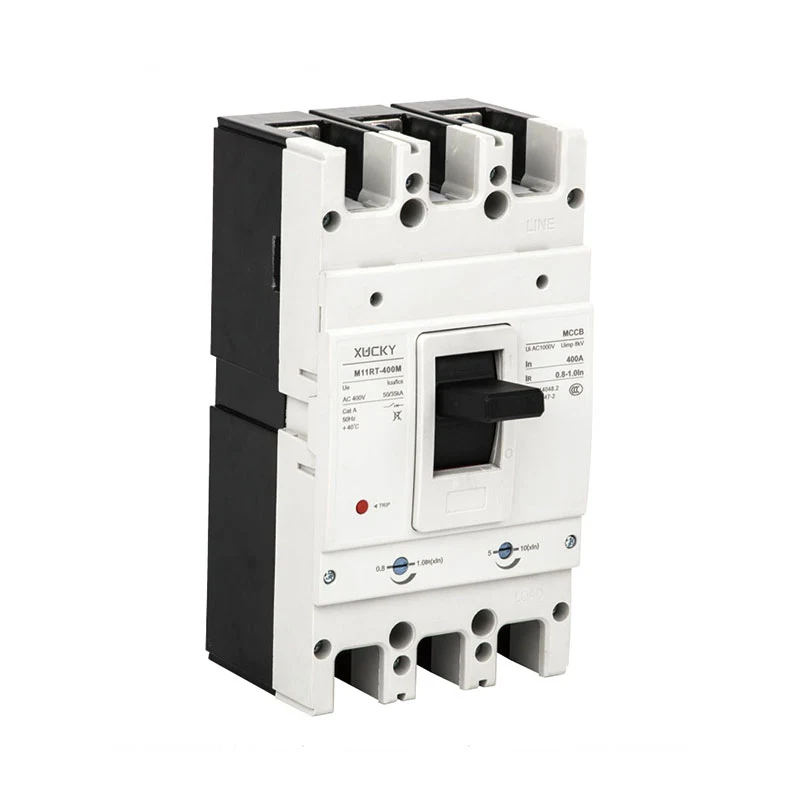

М11, M11LY, M11RT, M11E жана M11EL серияларынын дүңүнөн сатылып алынган автоматтык өчүргүчтөрү компания тарабынан изилденген жана иштелип чыккан, ошондой эле эл аралык өнүмдөрдүн артыкчылыктары жана ички жана эл аралык рыноктун суроо-талабы менен айкалышкан жаңы өркүндөтүлгөн өчүргүчтөр.

1000В чейин изоляциялык чыңалуу менен, автоматтык өчүргүч AC50Hz бөлүштүрүү системалары үчүн колдонулат, номиналдуу жумушчу чыңалуу 690V жана 10A-1250A номиналдык жумушчу ток, электр энергиясын бөлүштүрүү, чынжырларды жана электр жабдууларын ашыкча жүктөөдөн, кыска туташуулардан коргоо үчүн колдонулат. чыңалуу жана башкалар, ошондой эле моторду сейрек ишке киргизүү үчүн колдонулушу мүмкүн жана аны ашыкча жүктөөдөн, кыска туташуудан же чыңалуудан коргойт.

Бул кичинекей өлчөмү, бийик сынуу, кыска жаркыраган жана башкалар менен өзгөчөлөнгөн, колдонуучулар үчүн идеалдуу продукт болуп саналат. Ал тигинен орнотулган же туурасынан орнотулган болушу мүмкүн.

M11DC сериясы туруктуу калыптанган автоматтык өчүргүч (мындан ары - автоматтык өчүргүч) электр энергиясын бөлүштүрүү, чынжырларды жана электр жабдууларын коргоо үчүн колдонулган DC 1000V жана номиналдык ток 10 ~ 800A чейин жана анын ичинде номиналдык чыңалуудагы туруктуу туруктуу системалар үчүн ылайыктуу. ашыкча жүктөө, кыска туташуу жана башкалар.

Продукцияларды жогорку жана ылдый жактан зымдар менен азыктандырса болот жана ал полярдуулуксуз.

Бул IEC 60947-2, GB14048.2 ж.б. стандарттарына туура келет.

Продукт өзгөчөлүктөрү

Өзгөчөлүк 1: учурдагы чектөө жөндөмдүүлүгү

Ток чектөө контурдагы кыска туташуу токунун көбөйүү чегин билдирет, ал эми M11 менен корголгон контурда кыска туташуу токунун жана чынжырдагы I2t энергиясынын эң жогорку мааниси келечектүү мааниден алда канча аз болот.

U түрүндөгү туруктуу контакт

Уникалдуу U түрүндөгү туруктуу контакт алдын ала бузуу технологиясына жетише алат:

Алдын ала сындыруу технологиясы деп аталган технология кыска туташуу агымы контакт системасы аркылуу өткөндө, U түрүндөгү туруктуу контакт жана кыймылдуу контакт тарабынан өндүрүлгөн электр энергиясы бири-биринен айырмаланат. Кыска туташуу агымы канчалык чоң болсо, электр кыймылдаткыч күчтүн түртүлүшү ошончолук чоң болот жана ал бир эле учурда кыска туташуу агымы менен бирге пайда болот. Ачуу аракети пайда боло электе, электродинамикалык түртүүчү күч кыска туташуу токунун көбөйүшүн басуу максатына жетүү үчүн алардын ортосундагы эквиваленттүү каршылыкты жогорулатуу үчүн жааны көбөйтүү менен туруктуу жана кыймылдуу контакттарды ажырата алат.

Өзгөчөлүк 2: модулдук аксессуарлар

◆ Аксессуар: Бир эле кадрдын автоматтык өчүргүчтөрү үчүн алар үзүлүүчү кубаттуулукка жана номиналдык токко карабастан бирдей өлчөмдөргө ээ; Аксессуар: Колдонуучулар эркин түрдө

◆ керектөөлөрүнө жараша автоматтык өчүргүчтөрдүн функцияларын тандоо жана кеңейтүү

◆ Модулдук аксессуарлар жылуу линияны иштетүү жана орнотуу үчүн оңой болгон жылуулоо функциясына ээ.

3-функция: миниатюризацияланган кадр

5 кадр өлчөмү: 125 түрү, 160 түрү, 250 түрү, 630 түрү, 800 түрү, 1250 түрү

M11 сериясындагы номиналдык ток 10A~1250A

4-функция: контактты түртүүчү аппарат (патенттелген технология)

Ойлоп табуу тарабынан кабыл алынган техникалык схема:

1-сүрөттө көрсөтүлгөндөй, жаңы контакттуу түзүлүш негизинен туруктуу контакт, кыймылдуу контакт, 1-валь, 2-валь, 3-валь жана пружиналардан турат;

Автоматтык өчүргүч жабык абалда болгондо, 2-валь пружинанын бурчунун оң тарабында иштейт; Ажыраткычта чоң бузулуу агымы болгондо, кыймылдуу контакт токтун өзү тарабынан пайда болгон электр түртүүсүнө дуушар болот жана 2-валь кыймылдуу контакт менен пружинанын бурчунун жогору жагына айланганда, 1-валдын борбору менен айланат. , ал тездик менен өйдө айлануу үчүн кыймылдуу контактты түзөт жана пружинанын реакциясында чынжырды тез үзөт, контакт түзүмүн оптималдаштыруу аркылуу буюмдун үзүү жөндөмдүүлүгүн жогорулатты.

Өзгөчөлүк 5: интеллект

Тармактык байланыш кыйла ыңгайлуу. Ал атайын туташуу аркылуу Modbus байланыш системасына жетет. Байланыш функциясы менен M11E / M11EL эшик дисплейин ишке ашыруу, окуу, орнотуу жана башкаруу үчүн мониторинг аксессуарларын тандай алат.

Өзгөчөлүгү: модулярдаштырылган жаа өчүрүү системасы

Өзгөчөлүк 7: бириктирүү

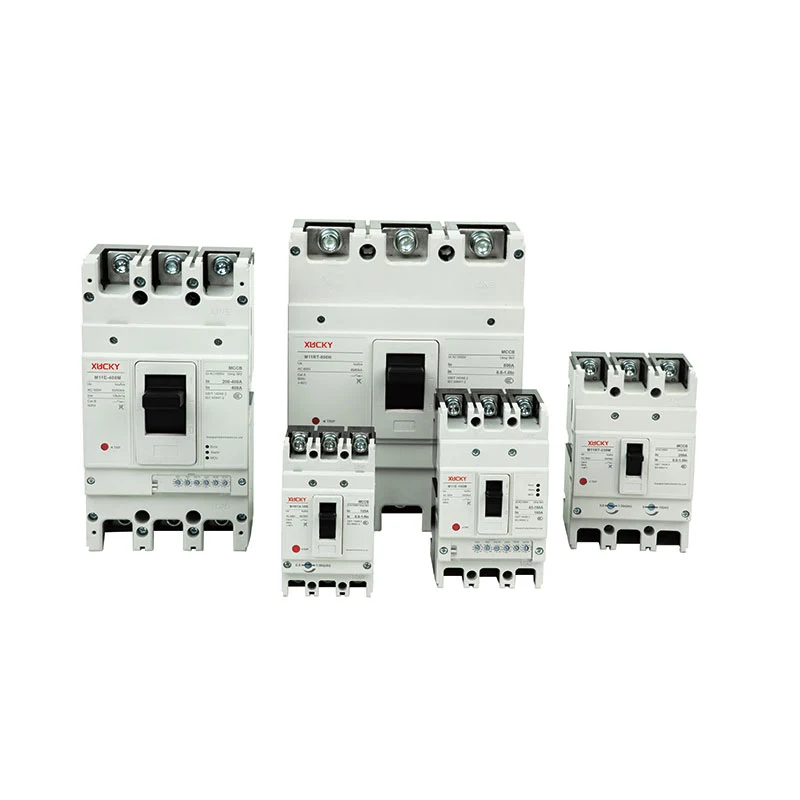

Ошол эле кадр өлчөмү астында M11, M11LY, M11DC, M11RT, M11E жана M11EL алты сериясы толугу менен бирдиктүү дизайн бирдей өлчөмдөрү, орнотуу өлчөмдөрү жана көрүнүшү стили, бар.

Айлана-чөйрө жана орнотуу шарттары

◆ 2000 м чейин бийиктик;

◆ Айлана-чөйрөнүн температурасы -5℃ден +40℃ге чейин болушу керек (деңиз продуктулары үчүн +45℃);

◆ нымдуу абанын таасирине туруштук бере алат;

◆ Бул көктүн таасирине туруштук бере алат;

◆ Ал ядролук нурлануунун таасирине туруштук бере алат;

◆ Максималдуу эңкейиш 22,5℃.

◆ кеме кадимки титирөөгө дуушар болгондо дагы эле ишенимдүү иштей алат;

◆ Эгерде продукт жер титирөөгө (4г) дуушар болсо, дагы эле ишенимдүү иштей алат.

◆ Курчап турган чөйрө жарылуу коркунучу жок жана металлды жегичке же изоляцияны бузуп жиберүүчү газдан же өткөргүч чаңдан алыс жайгашкан жерлер;

◆ Жамгырдан же кардан алыс болуңуз.

Автоматтык өчүргүчтүн компоненттери

Моделди тандоо боюнча колдонмо

● Автоматтык өчүргүч төмөн чыңалуудан бошотуу, шунт чыгаруу, көмөкчү контакттар, сигнализация байланыштары, электрдик иштөө механизми, айланма иштөө туткасы жана башка аксессуарлар менен жабдылышы мүмкүн.

● Автоматтык өчүргүч ашыкча жүктөөнүн узакка кечигүүсүнөн, кыска туташуулардын кыска кечигүүсүнөн жана заматта коргоосунан коргоо функцияларына ээ, колдонуучу керектүү коргоо мүнөздөмөлөрүн орното алат (колдонуучуга коргоо функциясынын параметрлерин орнотуу үчүн DIP которгучту иштетүү гана керек).

● Автоматтык өчүргүчтүн жерге тийүү жана термикалык аналогдук коргоо функциялары бар, алдын ала сигналдын көрсөткүчү ашыкча токтун көрсөткүчү, жүктүн учурдагы көрсөткүчү, санариптик токтун талдоо технологиясы жана ал коргоонун жогорку деңгээлине жете алат.

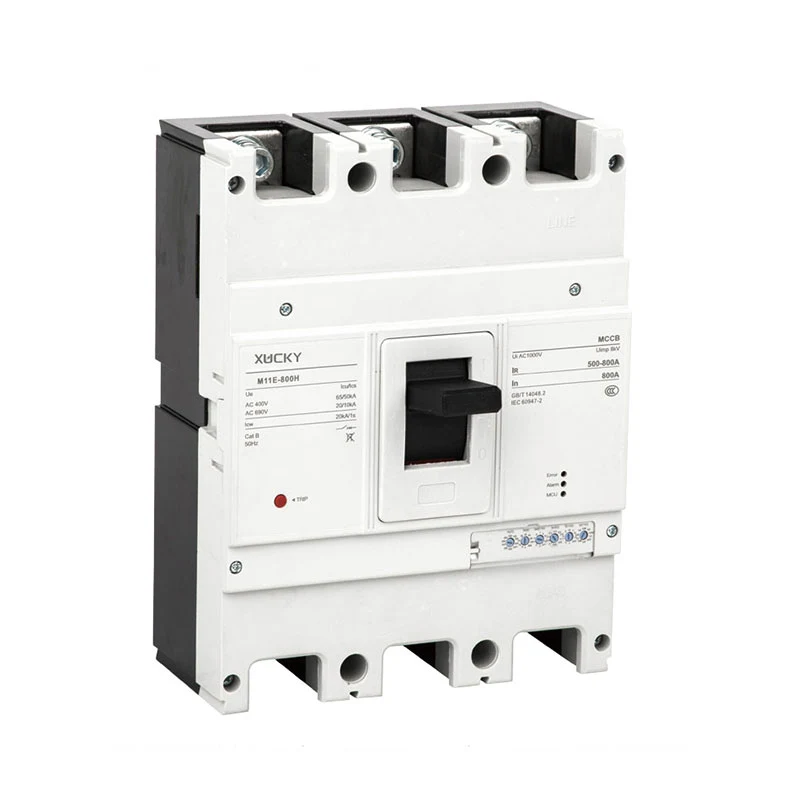

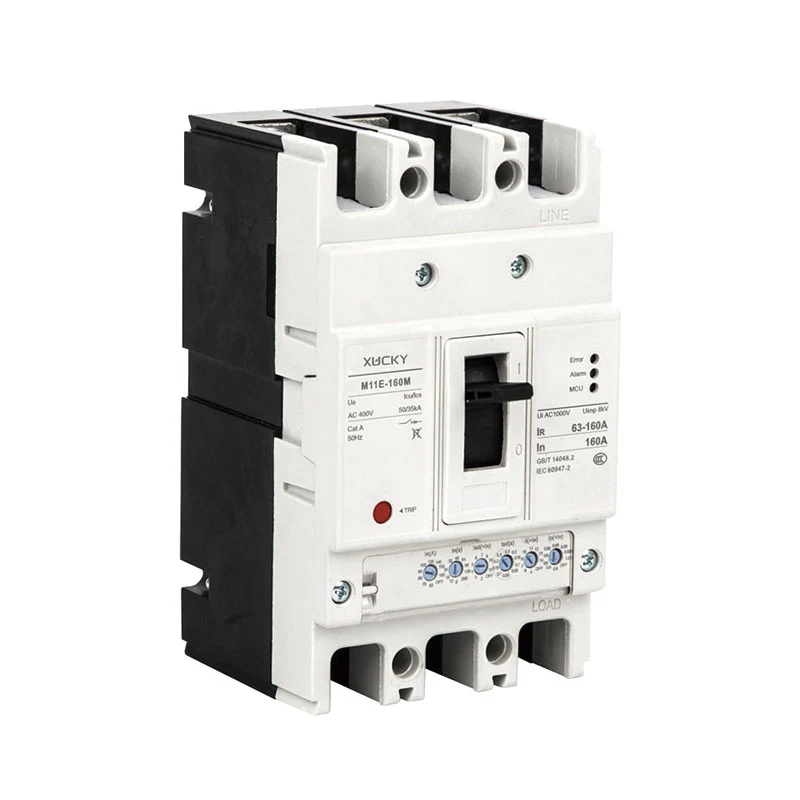

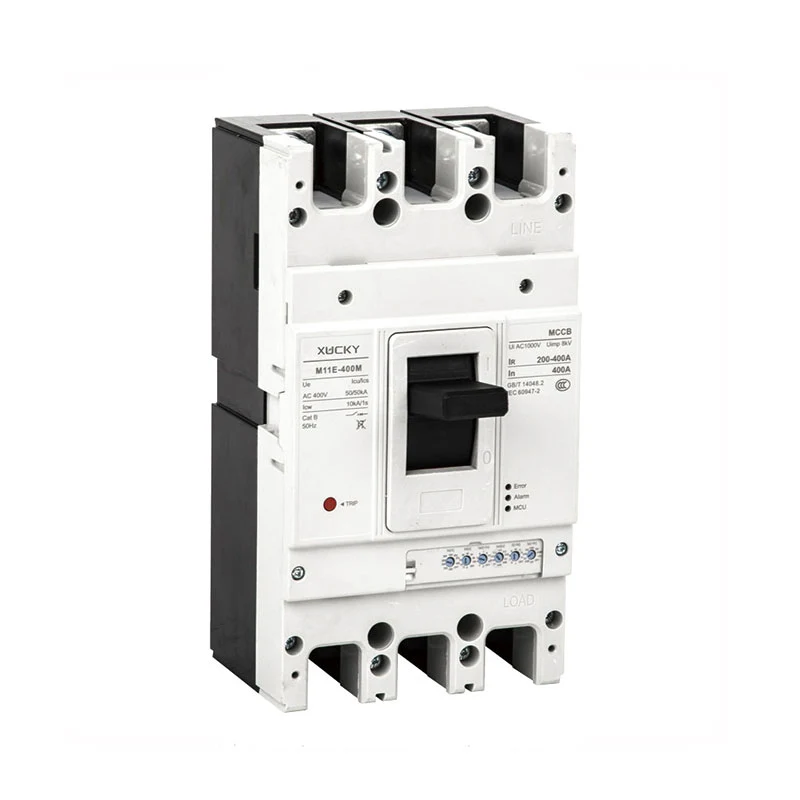

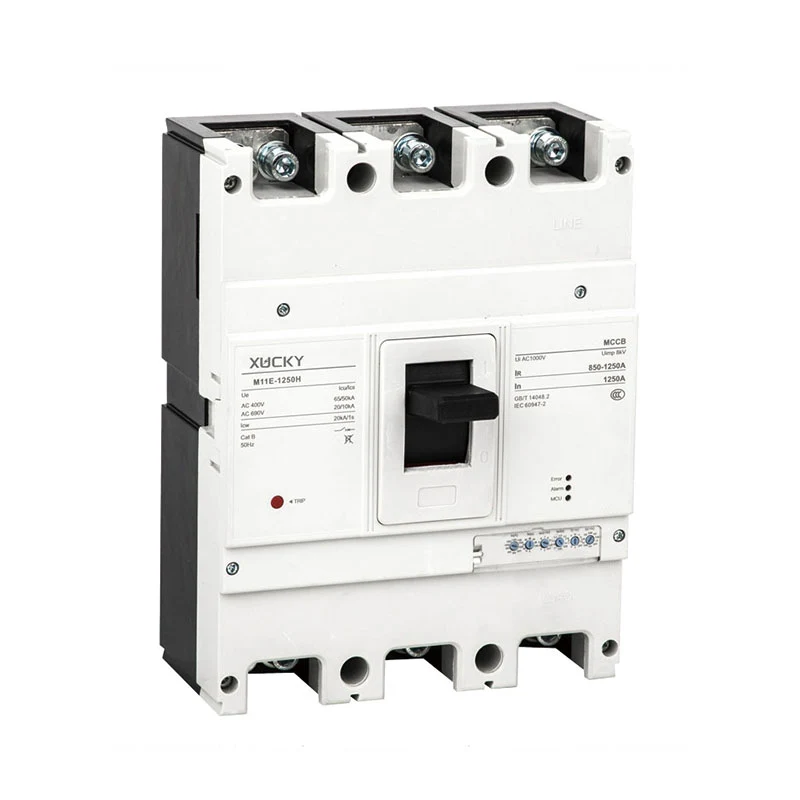

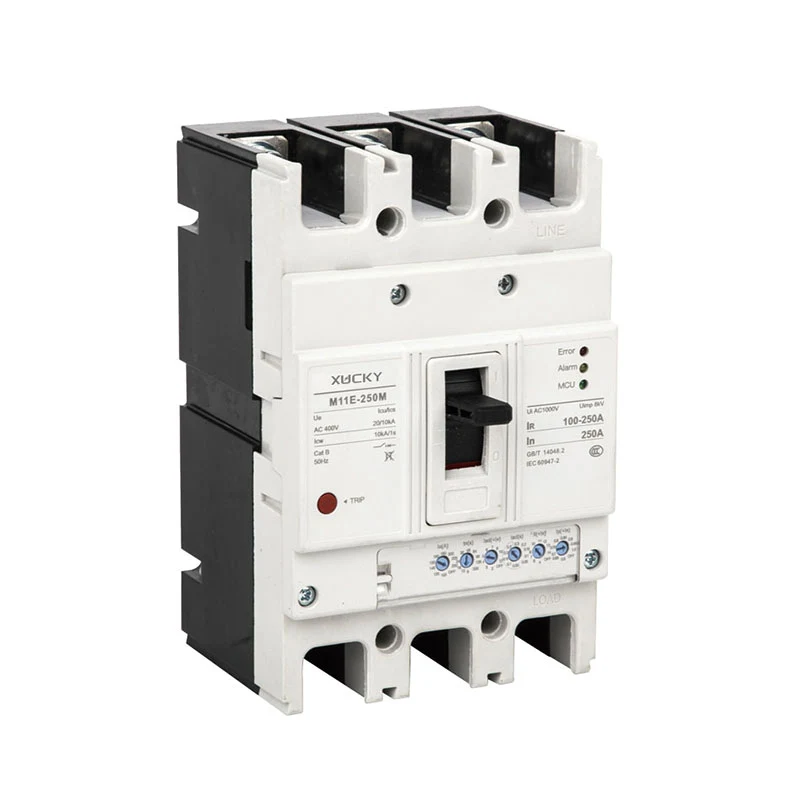

M11E Электрондук түрү MCCB техникалык маалымат барагы
Кадр агымы (A)		160	250	400	630	1250
Модел		M11Е-160H	M11E-250H	M11Е-400H	M11E-630H	M11Е-1250H
Поле номери		3, 4	3, 4	3, 4	3, 4	3, 4
Номиналдуу ток (A)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400,300-630	400-800,800-1250
Номиналдуу чыңалуу (V)		AC400V
Номиналдуу изоляция чыңалуусу (V)		AC1000V
Кыска туташуунун үзүү жөндөмдүүлүгү (KA)Icu/Ics	AC400V	35/25	35/25	50/35	50/35	65/50
Иштөө циклинин номери	Электрдик жашоо	1500	1000	1000	1000	1000
	Механикалык жашоо	7000	7000	4000	4000	4000
Контур бүдөмүк(мм) a-b-c-ca
	3P	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4P	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Салмагы (кг)	3P	1.8	2.1	5.5	5.7	5.7
	4P	2.3	2.6	7	7.5	7.5
Электр иштетүүчү түзүлүш (MD)		●
Сырткы айдоо туткасы		●
Автоматтык чыгаруу		Электрондук түрү

Панел жана функциянын сүрөттөлүшү

Акылдуу чыгаруу панели

Панелди жөндөө баскычы төмөнкүдөй кезегинде

● IR(A) Isd(x IR) Ii(x IR)

● IR: Ашыкча жүктөө узак кечиктирүү өчүрүү жөндөө учурдагы; Isd: Кыска туташуу кыска кечигүү өчүрүү орнотуу ток;

● Ii: кыска туташуу заматта өчүрүү орнотуу ток;

Калган параметрлер заводдук демейки боюнча коюлат, же төмөндөгүдөй алыстан байланыш аркылуу орнотулат

● tR: Ашыкча жүктөө узак кечиктирүү орнотуу убактысы, демейки завод: 60с;

● tsd: Кыска туташуу кыска кечигүү орнотуу убактысы, фабрика демейки: 0.1s;

● Ip: Ашыкча жүктөө алдын ала ойготкуч орнотуу учурдагы, фабрика демейки: 0.85*IR;

Интеллектуалдык байланыш порту (COM)

Калган токтун коргоочу панели
