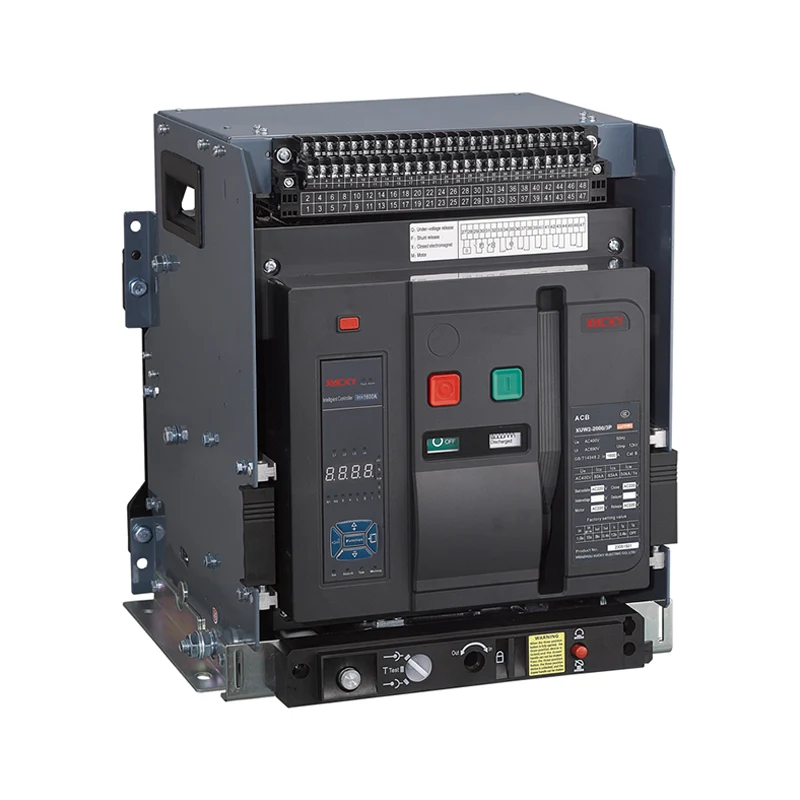

XUW1 аба өчүргүч

XUCKY Electric XUW1 Air Circuit Breaker боюнча адистешкен Кытайдын алдыңкы өндүрүүчүсү жана экспорттоочусу. Биз дүйнө жүзү боюнча биздин кардарлардын ар кандай муктаждыктарын канааттандыруу үчүн буюмдардын кенен спектрин бар. Биздин жогорку сапатка, инновациялык технологияга жана мыкты кардарларды тейлөөгө берилгендигибиз бизди биздин тармакта өзгөчөлөнтөт.

Сурамжылоо жөнөтүү

Продукт Description

Колдонуу чөйрөсү

XUCKY Electric брендинин XUW1 аба өчүргүчү, ACB (мындан ары - автоматтык өчүргүч) AC 50 Гц, номиналдык чыңалуу 660 В (690 В) жана андан төмөн, номиналдык ток 630A~6300A, электр энергиясын бөлүштүрүү жана линияны коргоо үчүн колдонулат. жана электр жабдууларын ашыкча жүктөөдөн, төмөн чыңалуудан, кыска туташуудан, бир фазалуу жерге туташтыруудан жана башка бузулуулардан. Air Circuit Breaker акылдуу коргоо функциясына ээ, тандалма коргоо так, электр менен жабдуунун ишенимдүүлүгүн жакшыртат жана электр энергиясын керексиз өчүрүүлөрдөн сактайт. Ошол эле учурда, башкаруу борборунун жана автоматташтыруу системасынын талаптарына жооп берүү үчүн "Төрт алыстан" жүргүзүү үчүн ачык байланыш интерфейси бар. Автоматтык өчүргүч 2000 метрде 8000 В импульсту көтөрүүчү чыңалууга ээ (ар кандай бийиктикте кайра каралып, 12000 Втан ашпаган). acb аба өчүргүч акылдуу контроллер жана сенсор менен жабдылган эмес, жана изолятор катары колдонсо болот.

XUCKY - профессионалдуу аба өчүргүчтөрдү өндүрүүчүлөр acb аба өчүргүч GB14048.2 "Төмөн вольттогу өчүргүчтөр жана контролдоочу аппараттар Төмөн чыңалуудагы автоматтык өчүргүчтөр" жана IEC60947-2 "Төмөн вольттогу өчүргүчтөр жана контролдоочу аппараттар" жана башка стандарттарга жооп берет.

● Классификация

Орнотуу ыкмасы боюнча: туруктуу түрү, суурма түрү.

Уюлдары боюнча: үч уюл, төрт уюл. Иштөө режими боюнча: электр менен иштөө, кол менен иштетүү (капиталдык оңдоо, тейлөө).

● Чыгаруу түрү

Интеллектуалдык контроллер, төмөн чыңалуудагы убактылуу (же кечиктирүү) бошотуу, шунт чыгаруу.

● Акылдуу контроллердин иштеши

а. Air Circuit Breaker интеллектуалдык контроллери бөлүнөт: bse5 (H түрү: байланыш), bse4 (M түрү: жалпы акылдуу түрү), bse3 (L түрү: экономикалык түрү);

б. Ашыкча жүктөө менен узак кечиктирүү тескери убакыт чеги, кыска кечиктирүү тескери убакыт чеги, белгилүү убакыт чеги, көз ирмемдик функция. Колдонуучулар өздөрүнүн керектүү коргоо мүнөздөмөлөрүн орното алышат;

в. Бир фазалуу жерге туташтыруудан коргоо функциясы;

г. Дисплей функциясы: учурдагы дисплейди орнотуу, учурдагы дисплей, ар бир фазадагы чыңалуунун негизги дисплейи (заказ бергенде чыңалуу дисплейи коюлушу керек);

д. Ойготкуч функциясы: ашыкча жүктөө сигналы;

f. Өзүн-өзү текшерүү функциясы: ашыкча ысып кетүү өзүн-өзү текшерүү, микрокомпьютердин өзүн-өзү диагностикасы;

г. Сыноо функциясы: контроллердин иштөө мүнөздөмөлөрүн текшериңиз.

Нормалдуу эмгек шарттары жана орнотуу шарттары

● Айланадагы абанын температурасы

Жогорку чектик көрсөткүч +40°С ашпайт, төмөнкү чектик көрсөткүч -5°Сден кем эмес, 24 саатта орточо көрсөткүч +35°Сден ашпайт. Эскертүү: иштөө шарты төмөнкү чек мааниси -10 ° C же -25 ° C болуп саналат, колдонуучу компания менен жарыялоо керек; Жогорку чеги +40 ° C ашса же төмөнкү чек -10 ° C же -25 ° C төмөн иш шарттары, колдонуучулар компания менен акылдашуу керек.

● Орнотуу сайтынын бийиктиги 2000м ашпайт.

● Аба өчүргүчтүн атмосфералык шарттары

Атмосфералык абанын салыштырмалуу нымдуулугу +40°С болгондо 50% ашпайт. Ал төмөнкү температурада салыштырмалуу жогорку нымдуулукка ээ болушу мүмкүн. Эң нымдуу айдын орточо айлык максималдуу салыштырмалуу нымдуулугу 90% түзөт. Орточо минималдуу температура +25°С жана температуранын өзгөрүшүнө байланыштуу продукт бетинде пайда болгон конденсацияны эске алыңыз. Талап кылынган талаптардан ашып, компания менен кеңешиңиз.

● Коргоо деңгээли: IP30

● Булгануу деңгээли: III

● Категорияны колдонуңуз: B классы же А классы

● Орнотуу категориясы: 660V (690V) же андан аз номиналдык иштөө чыңалуу менен acb аба өчүргүч жана төмөн чыңалуудан бошотуу. Күчтүү трансформатордун биринчи катушкасы IV категориядагы орнотуу үчүн колдонулат. Көмөкчү схеманын жана башкаруу схемасынын орнотуу категориясы III.

● Орнотуу шарттары: Автоматтык өчүргүч ушул колдонмонун талаптарына ылайык орнотулушу керек. Автоматтык өчүргүчтүн вертикалдык жантайышы 5° ашпоого тийиш (шахта өчүргүчтүн жантайышы 15° ашпоого тийиш). түзүмү менен кыскача тааныштыруу

● Автоматтык өчүргүчтүн оң көрсөткүчү

Техникалык маалыматтар жана аткаруу

● Ажыраткычтын номиналдык ток

Кадрдын номиналдык ток Inm (A) Номиналдуу ток In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Номиналдуу кыска туташууларды үзүү жөндөмдүүлүгү жана кыска убакытка туруштук берүү агымы, автоматтык өчүргүчтүн жаасы нөлгө барабар (башкача айтканда, өчүргүчтүн сыртында жаа жок).

Кадрдын номиналдык ток Inm (A) 2000 3200 4000 6300

Рейтинг чеги кыска туташууларды үзүү кубаттуулугу Icu(kA)O-CO 400V 80 100 100 120

690V 50 65 65 80

Рейтингдин чеги кыска туташуу жөндөмдүүлүгү n×Icu(kA)/cosΦ 400V 176/0,2 220/0,2 220/0,2 264/0,2

690V 105/0,25 143/0,2 143/0,2 187/0,2

Номиналдуу операция кыска туташуу жөндөмдүүлүгү Ics(kA)O-CO-CO 400V 50 65 65 80

690V 40 50 50 70

Номиналдуу кыска убакытка туруштук берүүчү ток

Icw(kA)1s, кечигүү 0,4с, O-CO 400V 50 65 65/80(MCR) 85/100(MCR)

690V 40 50 50/65(MCR) 65/75(MCR)

Эскертүү: Таблицадагы үстүңкү жана төмөнкү сызыктардын үзүү жөндөмдүүлүгү бирдей

● Акылдуу ашыкча ток контролерунун коргоо мүнөздөмөлөрү жана функциялары

Ашыкча ток контролерунун коргоо мүнөздөмөлөрү

1. Орнотуу мааниси Ir (I/In) жана контроллердин катасы

Узак кечигүү кыска кечигүү Заматта жер кыртышынын бузулушу

Ir1 Ir2 ката Ir3 ката Ir4 катасы

(0,4-1)In (0,4-15)In ±10%In~50kA(Inm=2000A)

~75kA (Inm=3200~4000A)

~100kA(Inm=6300A) ±15% Inm=2000~4000A

(0,2~0,8)In

Макс 1200А, Мин 160А Inm=6300A

(0,2-1,0)±10%

Эскертүү: (зарыл) үч баскычтуу коргоо бир эле учурда болгондо, орнотуу маанилерин кесип өтүүгө болбойт.

2. Узак мөөнөттүү ашыкча ток коргоонун тескери убакыт иштөө мүнөздөмөлөрү I²TL=(1,5lr1)²tL, ал эми иштөө убактысы (1,05~2,0)lr1 4-таблицада көрсөтүлгөн жана убакыт катасы ±15%.

Эскертүү: tL-Узак кечигүү 1.5lrs орнотуу убактысы, TL-Узак кечиктирүү иштөө убактысы.

Эскертүү: (зарыл) үч баскычтуу коргоо бир эле учурда болгондо, орнотуу маанилерин кесип өтүүгө болбойт.

1.05Ir1 1.3Ir1 1.5Ir1 орнотуу убактысы (лар) 15 30 60 120 240 480

＞2саат иштебеген ＜1саат операция 2.0Ir1 иштөө убактысы (лар) 8.4 16.9 33.7 67.5 135 270

3. Кыска кечиктирүү ашыкча ток коргоо мүнөздөмөсү

Кыска убакыт кечигүү ашыкча ток коргоо белгилүү бир мөөнөт болуп саналат. Эгерде төмөнкү эселиктин тескери убакыт болушу талап кылынса, мүнөздөмөсү: I²Ts=(8Ir1)²ts, ts - жалпы кечиктирүү долбоорлоо убактысы;

Ашыкча жүктөө агымы >8Ir болгондо, ал автоматтык түрдө белгилүү бир убакыт мүнөздөмөсүнө айланат. Анын белгилүү мөөнөттүү мүнөздөмөсү 5-таблицада көрсөтүлгөн. Убакыттын чеги катасы ±15°C.

Кечигүү убактысы s Кайтаруучу убакыт s

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

Ажыраткычтын электр схемасы

1. L, M тибиндеги интеллектуалдык контроллердин электр схемасы (стандарттык тип) (1-сүрөттү караңыз)

SB1 - Шунт баскычы (колдонуучу тарабынан камсыздалган)

SB2 - Төмөнкү чыңалуу баскычы (колдонуучу тарабынан камсыздалган)

F - шунт чыгаруу

O - Адатта ачык контакт (3A/AC380V)

C - Адатта жабык контакт (3A/AC380V)

Q - Undervoltage заматта бошотуу же төмөн чыңалуу кечиктирүү бошотуу

M - Энергияны сактоочу мотор

SB3 - Жабуу баскычы (колдонуучу тарабынан берилген)

X - жабылуучу электромагнит

DF - өчүргүчтүн көмөкчү контакты

1# Жумушчу кубаттуулукту киргизүү аягы (позитивдүү киргизүү үчүн DC модулу)

2# Жумушчу кубаттуулукту киргизүү аягы (терс киргизүү үчүн DC модулу)

25#, 26# Тышкы борбордук уюл же жер ток трансформаторунун киргизүү

19#, 20#, 21#, 22#, 23#, 24# - алкак II жана III байланыштарды кошуу.

3# Мүчүлүштүктүн сапары, адатта жабык контакт чыгаруу

4 # Мүчүлүштүк баруу, байланыштын чыгышы жалпы учу

5 # Мүчүлүштүктүн сапары, адатта ачык контакт чыгаруу

* Акылдуу чыгаруу үчүн кубат булагы DC электр булагы болгондо, кубат менен камсыздоо модулун кошуу керек. (1# жана 2# терминалдарына AC кубат булагына кирүүгө тыюу салынат).

2. M, H интеллектуалдык контроллердин электр схемасы + кошумча функция (көп функция) (2-сүрөттү караңыз)

SB1 - Шунт баскычы (колдонуучу тарабынан камсыздалган)

SB2 - Төмөнкү чыңалуу баскычы (колдонуучу тарабынан камсыздалган)

F-шунт чыгаруу

O-Нормалдуу ачык контакт (3A/AC380V)

C- Адатта жабык контакт (3A/AC380V)

Q - Undervoltage заматта бошотуу же төмөн чыңалуу кечиктирүү бошотуу

M - Энергияны сактоочу мотор

SB3 - Жабуу баскычы (колдонуучу тарабынан берилген)

X - жабылуучу электромагнит

DF - өчүргүчтүн көмөкчү контакты

1#, 2# Чыгуу кубаттуулугун киргизүү
