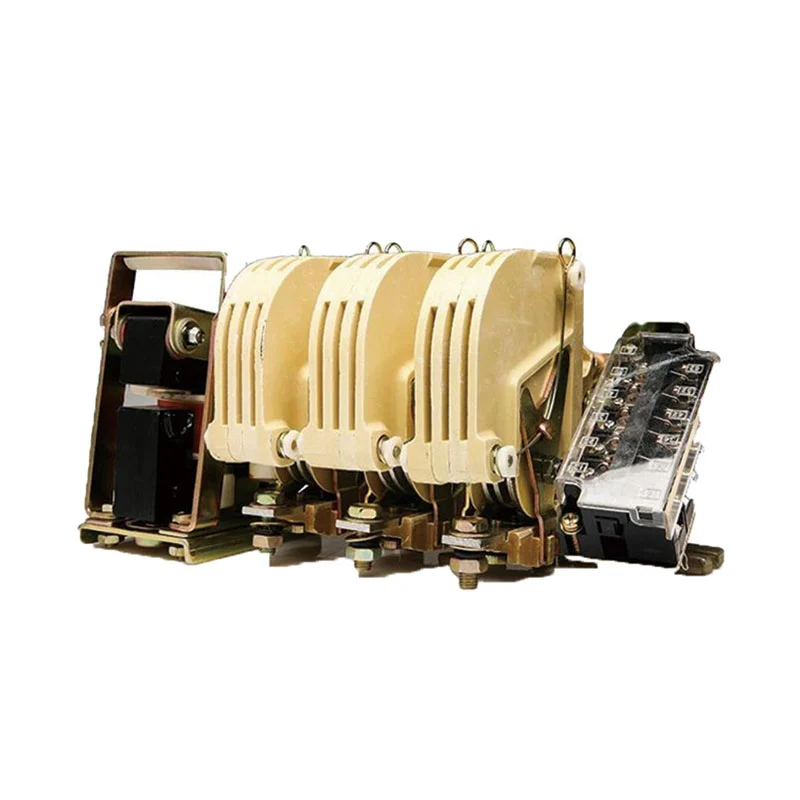

CJ12 AC контактор

Продукцияга сереп салуу

CJ12 AC контактору AC 50 Гц, номиналдык чыңалуу 380 В чейин, токтун 600А чейин электр тутумунун чынжырында, чынжырды түзүү жана үзүү үчүн, жыштыкты ишке киргизүү, токтотуу жана тескери өзгөрмө ток мотору үчүн колдонулат. Негизинен металлургия, прокат болот, кран жана башка электр жабдууларын электр башкаруу схемалары үчүн колдонулат.

Din Rail орнотулган контактор GB14048.4 жана IEC60947-4-1 стандарттарына жооп берет.

Model Description

Кадимки иштөө шарттары

1. Айлана-чөйрөнүн температурасы: Айлана-чөйрөнүн температурасы + 40 ° C жогору эмес жана -25 ° C төмөн эмес (+ 60 ° C колдонсо болот, бирок байланыштын номиналдык ток азайтылышы керек).

2. Бийиктиги: 2000мден ашык эмес.

3. Салыштырмалуу нымдуулук 90% ашык эмес (Айлык орточо минималдуу температура +25°С ашпайт).

4. Амплитудасы 6ммден аз, титирөө жыштыгы 3Гц учурлардан көп эмес.

5. Монтаждоо бетинин вертикалдуу же алдыга же артка жантайышы 5° ашпоого тийиш.

6. Булгануу даражасы: 3.

7. Орнотуу категориясы: III класс. Эгерде контактор нымдуу тропикалык шарттарга ылайык даярдалса, анда нымдуулук 95%дан (+35°С) ашпаган учурда көк жана конденсация бар жерлерде иштөөгө уруксат берилет.

Негизги техникалык параметрлери

AC контактор ачык түрү болуп саналат. Анын түзүлүшү стойка тегиздигинин макетинин электромагниттик системасы оң жагында, негизги контакт ортосунда, көмөкчү контакт сол жакта жана айлануучу аялдама менен жабдылган. Бардык уюштуруу мониторинг жана тейлөө үчүн ыңгайлуу болуп саналат.

Контактордун магниттик системасы U түрүндөгү кыймылдуу-статикалык темир өзөктөн жана катушкадан турат. Кыймылдуу жана статикалык темир өзөктөрү буфердик түзүлүш менен жабдылган, буюмдун иштөө мөөнөтүн узартат. CJ12-Z туруктуу токтун магниттик системасы калың болот пластинадан жасалган, ал эми катушка кош оролуп, кадимки жабык көмөкчү контакттарды ээлейт.

Контатордун негизги контакты бир үзгүлтүккө учураган сериялуу магниттик жарылуу түзүмү болуп саналат, ал дога өчүрүүнүн жакшы көрсөткүчүнө ээ, узунунан кесилген жаа өчүрүүчү капкак менен жабдылган.

Жардамчы байланыштар тунук коргоочу капкагы менен кош үзгүлтүккө учуроочу көпүрө түрү болуп саналат.

Контатордун эскирүүчү бөлүктөрүн чогултуу жана демонтаждоо оңой жана тейлөө жана оңдоо оңой.

3P контакторунун электрдик жана механикалык иштөө мөөнөтү

Эскертүү: Таблицадагы электрдик өмүр көрсөткүчү AC-2 колдонуу категориясы болуп саналат.

2P контакторлорунун толук диапазону 1 миллион эсеге жетет. 4P/5P контакторунун механикалык иштөө мөөнөтү 100 000 эсе.

Контур жана орнотуу Өлчөмү
