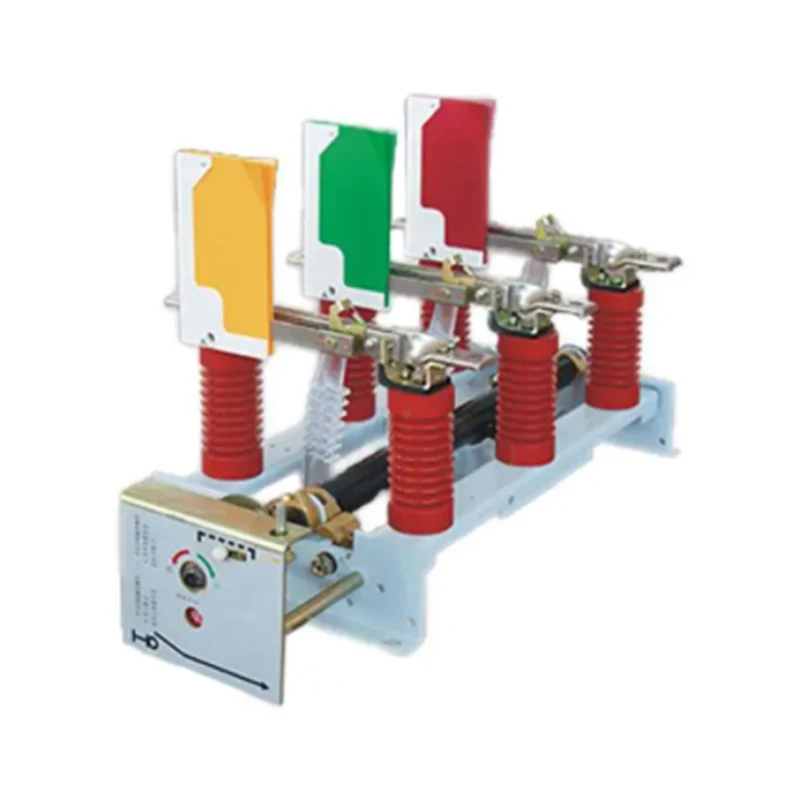

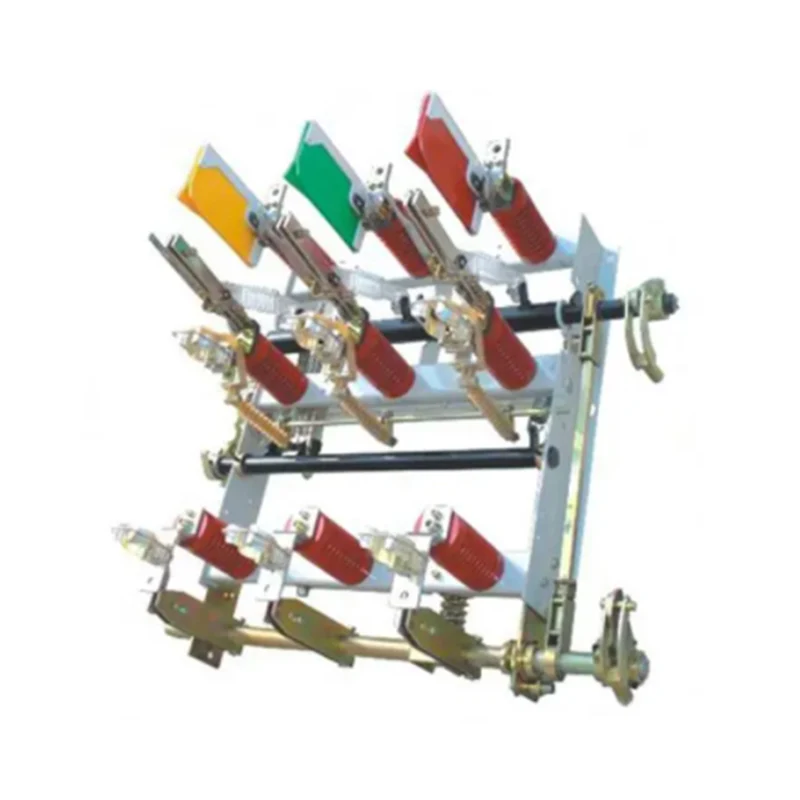

FN7-12 Сериялар ички жогорку чыңалуу аба жүк Break өчүргүч

Жогорку сапаттагы ылайыкташтырылган өнүмдөр FN7-12 сериясы Кытайдын жеткирүүчүлөрүнөн жана өндүрүүчүлөрүнөн келген имараттын жогорку чыңалуудагы аба жүктөөсүн өчүрүү которгучу, XUCKY Electric FN7-12DR типтеги үй ичиндеги AC өчүрүү чыңалуудагы жүк өчүргүч AC 50Гц, үч фазада номиналдык чыңалуу 12KV үчүн колдонулат. AC электр системасы жүк тогун үзүү жана жабуу катары кыска туташуу токунун колдонулушу, электр приборлорунун айкалышы кыска туташуу токуна чейин каалаган токту ача алат, коргоо катары колдонулушу мүмкүн.

Сурамжылоо жөнөтүү

Продукт Description

Колдонмо

FN7-12 абанын ичиндеги жогорку чыңалуудагы жүк үзгүчтүн жаңы түрү. Бул AC 50Hz, номиналдык чыңалуу 12KV үч фазалуу AC электр тутумуна ылайыктуу, анткени үзүлүүчү жүк агымы жана кыска туташуу агымы жабылат.

FN7-12 сериясынын түрү сүрөттөмөсү имараттын ичиндеги жогорку чыңалуудагы абанын жүктөмүн өчүрүү которгучу

FN7-12 Series Indoor High Voltage Air Load Break Switch

Иштөө шарттары

● Айлана-чөйрөнүн температурасы: -25 °C ~ 40 °C;

● Бийиктиги: <1000м;

● Салыштырмалуу нымдуулук: күнүмдүк орточо <95%; Айлык орточо <90%;

● Аянтта дат, күйүүчү жана жарылуучу газ же буу болбошу керек;

● Тез-тез катуу титирөө болбойт.

FN7-12 Серияларындагы ички жогорку чыңалуудагы аба жүктөмөсүн өчүрүү которгучунун техникалык параметрлери

Негизги спецификациялар Эскертүү: (-) жок (А) 1-таблица менен

аты	Type	Модел	DS	DX	L	R	РА	F
			Жер которуу кире бериште	Жер которуу розеткада	Interlock түзмөк	Fuse	Чабуулчу сактагыч	Электр ачуу аппараты
Жүктөөнү үзгүлтүккө учуратуу	Типперсиз	FN7-12	-	-	-	-	-	-
		FN7-12DSL	A	-	A	-	-	-
		FN7-12DXL	-	A	A	-	-	-
		FN7-12R	-	-	-	A	-	-
		FN7-12DSLR	A	-	A	A	-	-
		FN7-12DXLR	-	A	A	A	-	-
	Чабуулчу менен	FN7-12RA	-	-	-	-	A	-
		FN7-12RAF	-	-	-	-	A	A
		FN7-12DXLRA	-	A	A	-	A	-
		FN7-12DXLRAF	-	A	A	-	A	A

Номиналдуу параметрлер 2-таблица

Номиналдуу чыңалуу кВ	Макс. кВ чыңалуу	Номиналдуу ток А	1мин кубаттуулук жыштыгы кВ чыңалууга туруштук берет	4с жылуулук туруктуулугу ток (RMS) кА	Динамикалык туруктуулук ток (чоку) кА	КА ток түзүүчү кыска туташуу	Номиналдуу үзүлүүчү ток А	Номиналдуу которуу ток А
12	12	400	42/48	12.5	31.5	31.5	400	1000
12	12	630	42/48	20	50	50	630	1000

FUse 3-таблицадагы номиналдык параметрлери

Модел	Номиналдуу чыңалуу кВ	Номиналдуу ток А	Сактагычтын номиналдык ток
SDLA*J	12	40	6,3,10,16,20,25,31.5,40
SFLA*J	12	100	50,63,71,80,100
АЙНЕК*Ж	12	125	125

А*: чабуулчу менен.

Жалпы структура Чийме жана орнотуу өлчөмү (бирдик мм)

Чийме 1 FN7-12 жүк которуштуруу контуру жана орнотуу өлчөмү

1. Дога өчүрүүчү бычак 2. Арктын контакттык бөлүгү жана дога өчүрүүчү камера 3. Изолятор 4. Негизги 5. Динамикалык байланыш бычагы 6. Статикалык контакттык бычак 7. Жазгы энергияны сактоочу түзүлүш (негизги огтун жең ичинде) 8. Негизги бычактын буруучу колу

FN7-12 Series Indoor High Voltage Air Load Break Switch

Чийме 2 FN7-12DXL жүк которуштуруу схемасы жана орнотуу өлчөмү

1.Дуга өчүрүүчү бычак 2.Арктын контакт бөлүгү жана дога өчүрүүчү камера 3. Изолятор 4. Негизги 5. Динамикалык байланыш бычак 6. Статикалык контакт бычак 7. Жазгы энергияны сактоочу түзүлүш (негизги октун жең ичинде) 8. Жерге туташтыруучу бычак 9. Негизги бычак жабуу буруучу кол 10. Жерге салуу бычак жабуу бурулуучу кол

FN7-12 Series Indoor High Voltage Air Load Break Switch

Чийме 3 FN7-12DXLR бөлүнгөн түрү жүк которуу схемасы жана орнотуу өлчөмү

1.Дуга өчүрүүчү бычак 2.Арктын контакт бөлүгү жана дога өчүрүүчү камера 3. Изолятор 4. Жерге туташтыруучу бычак 5. Негизги 6. Динамикалык контакт бычагы 7* Статикалык контакт бычагы 8. Сактагыч 9* Жазгы энергияны сактоочу түзүлүш (негизги огтун ичинде) 10. Жерге туташтыруучу энергияны сактоочу пружина 11. Бөгөттөөчү түзүлүш 12. Негизги бычакты жабуу жана ачуу бургулоо колу 13. Жерге туташтыруучу бычакты жабуу жана ачуу бурулуучу кол.

FN7-12 Series Indoor High Voltage Air Load Break Switch

Чийме 4 FN7-12R бөлүнгөн түрү жүк которуу контур жана орнотуу өлчөмү

1.Жага өчүрүүчү бычак 2.Арктын контакт бөлүгү жана дога өчүрүүчү камера 3. Изолятор 4. Негизги 5. Динамикалык байланыш бычак 6. Статикалык контакт бычак 7. Жазгы энергияны сактоочу түзүлүш (негизги октун жең ичинде) 8. Сақтандыргыч 9. Негизги кни жабуу жана ачуу айлануучу кол

FN7-12 Series Indoor High Voltage Air Load Break Switch

Чийме 5 FN7-12DXLRA интегралдык түрү жүк которуу схемасы жана орнотуу өлчөмү

1 .Дуга өчүрүүчү бычак 2.Арктын контакттык бөлүгү жана жаа өчүрүүчү камера 3. Сокку түрү сактагыч 4. Изолятордун негизи 5. Жерге туташтыруучу бычак 6. Негизги 7. Динамикалык контакт бычагы 8. Негизги бычакты жабуучу пружина 9. Статикалык контакттык энергия. -сактоочу пружина 11. Негизги бычакты ачуучу пружина 12. Бөгөттөөчү түзүлүш 13. Негизги бычакты жабуу жана ачуу бурма колу m 14. Жерге туташтыруучу бычакты жабуу жана ачуу бурулуучу кол

FN7-12 Series Indoor High Voltage Air Load Break Switch

Чийме 6 FN7-12C жүк которуштуруу схемасы жана орнотуу өлчөмү

1.Дуга өчүрүүчү бычак 2. Арктын контакт бөлүгү жана дога өчүрүүчү камера 3. Изолятор 4. Негизги 5. Динамикалык байланыш бычак 6. Статикалык контакттык бычак 7. Жазгы энергияны сактоочу түзүлүш (негизги октун жең ичинде) 8. Пластина

FN7-12 Series Indoor High Voltage Air Load Break Switch

Чийме 7 FN7-12CR бөлүнгөн түрү жүк которуштуруу схемасы жана орнотуу өлчөмү

FN7-12 Series Indoor High Voltage Air Load Break Switch

Чийме 8 FN7-12CDXLRA интегралдык түрү жүк которуу схемасы жана орнотуу өлчөмү

1.Дуга өчүрүүчү бычак 2. Арктын контакт бөлүгү жана дога өчүрүүчү камера 3. Сокку түрүндөгү сактагыч 4. Жерге түшүрүүчү бычак 5. Изолятор 6. Негизги 7. Негизги бычак жабуу пружинасы 8. Динамикалык контакттык бычак 9. Статикалык контакттык бычак энергияны сактоочу 10.Earth. пружина 11. Башкы бычак ачуучу пружина 12. Пластина 13. Чийме 11
