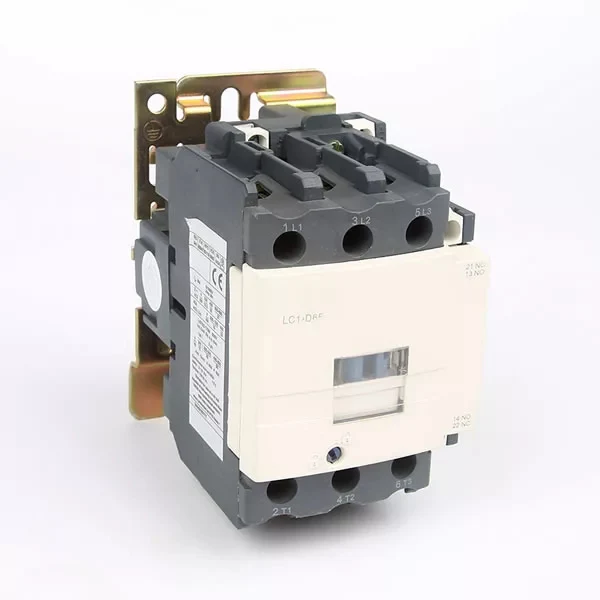

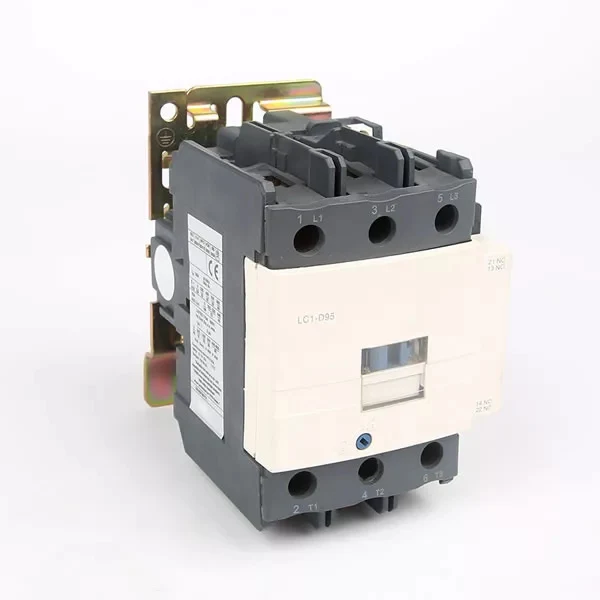

LC1-D AC контактор

XUCKY Electric Кытайдагы ири масштабдуу LC1-D AC Contactor өндүрүүчүсү жана берүүчү. Көп жылдар бою, биз модулдук электр терминалдык жабдуулар боюнча адистешкен, биздин өнүмдөр жакшы баа артыкчылыкка ээ жана европалык жана америкалык рыноктордун көбүн камтыйт. Биз сиздин Кытайдагы узак мөөнөттүү өнөктөшүңүз болууну чыдамсыздык менен күтүп жатабыз.

Сурамжылоо жөнөтүү

Продукт Description

LC1-D AC контакторунун ЖАЛПЫ

●1.1 Сертификаттар: CE;

●1.2 Электр рейтингдери: AC50/60Hz, 690V, 620A чейин;

●1.3 Колдонмо: алыстан жасоо жана бузуу схемалары, термикалык ашыкча жүк релеси менен чогултулганда чынжырды ашыкча жүктөөдөн коргоо, AC моторун тез-тез иштетүү жана башкаруу;

●1.4 Колдонуу категориясы: AC-3, AC-4;

●1.5 Бийиктик:≤2000m;

●1.6 Айлана-чөйрөнүн температурасы: -5℃~ +40℃;

●1.7 Монтаждоо категориясы: Ⅲ;

●1.8 Монтаждоо шарттары: монтаждоо тегиздиги менен вертикалдуу тегиздиктин ортосундагы жантаюу 士5° ашпоого тийиш;

●1.9 Стандарт: IEC/EN 60947-4-1.

LC1-D AC контакторунун ТЕХНИКАЛЫК МААЛЫМАТтары

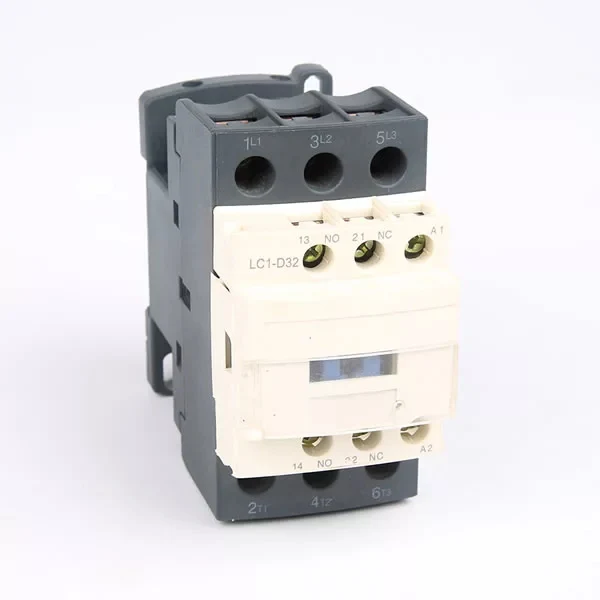

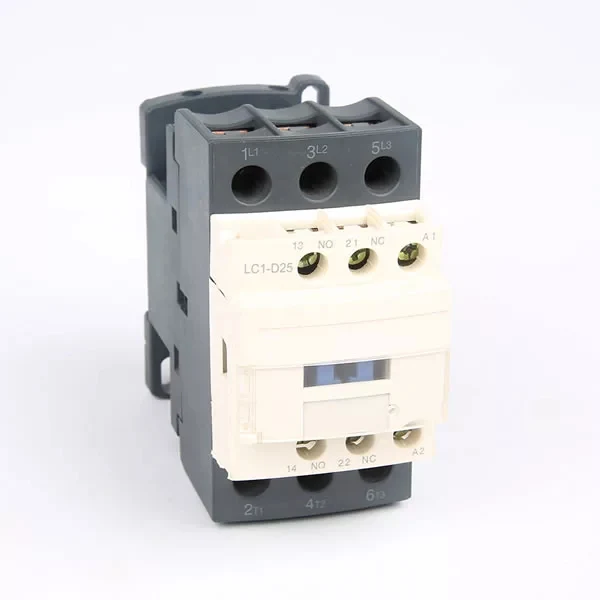

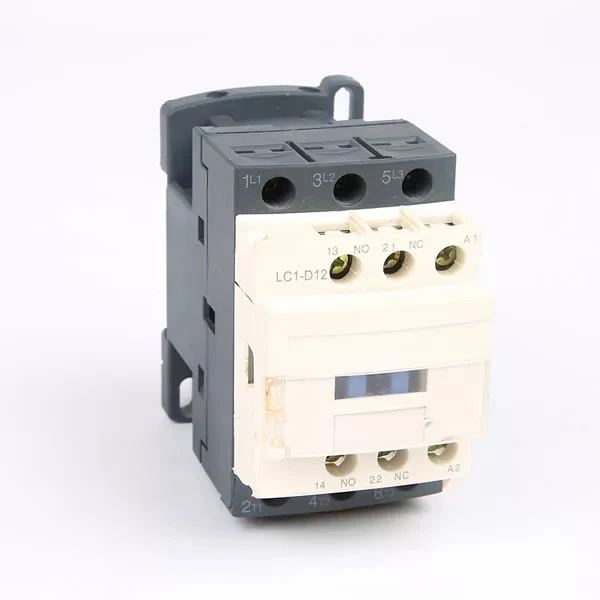

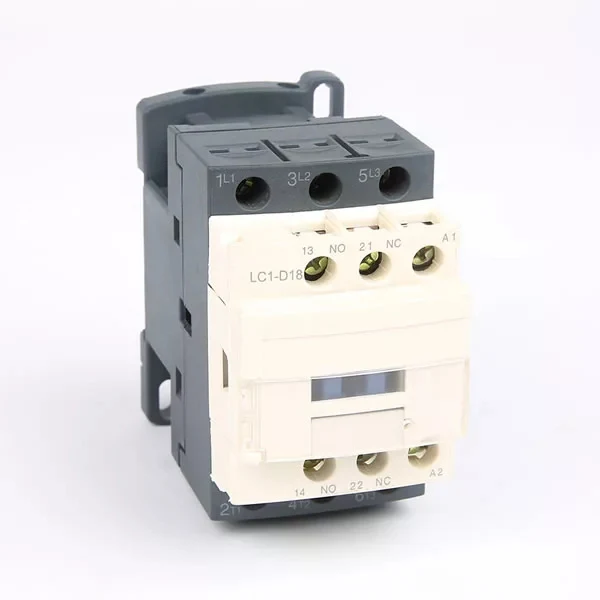

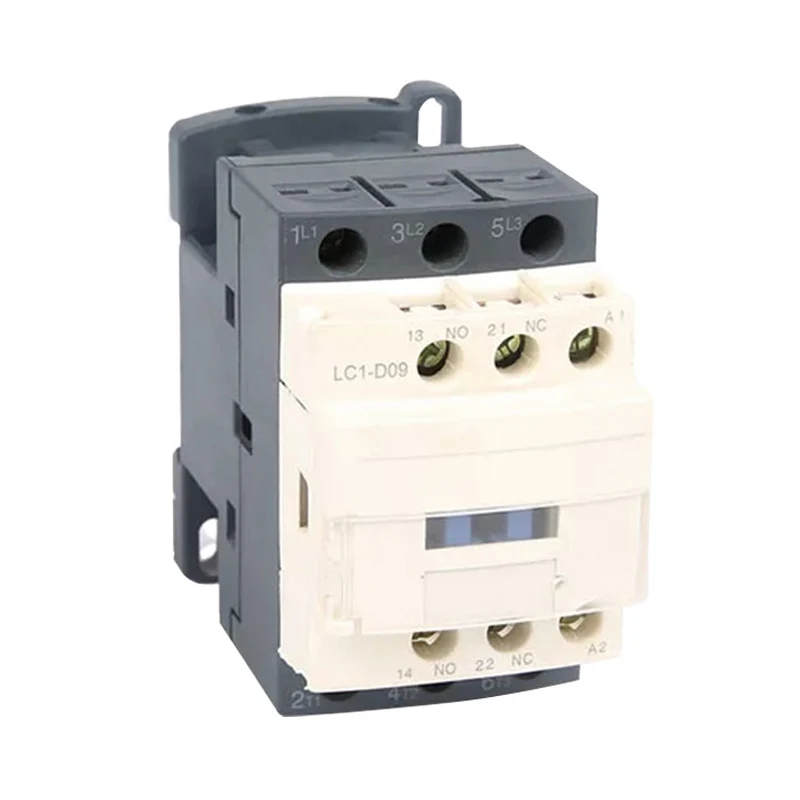

Items		Модел	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
полюс			3/4	3/4	3/4	3/4	3/4
Көмөкчү байланыш			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Номиналдуу шарттуу жылытуу ток (A) AC-1			20	20	30	40	50
Операциялык деп бааланган учурдагы (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Номиналдуу изоляция чыңалуусу (V AC)			690	690	690	690	690
Башкарылган күч 3-фаза капас мотору (AC-3)	кВт	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC катушкасы (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
DC катушкасы (V)			24，36，48，110，220

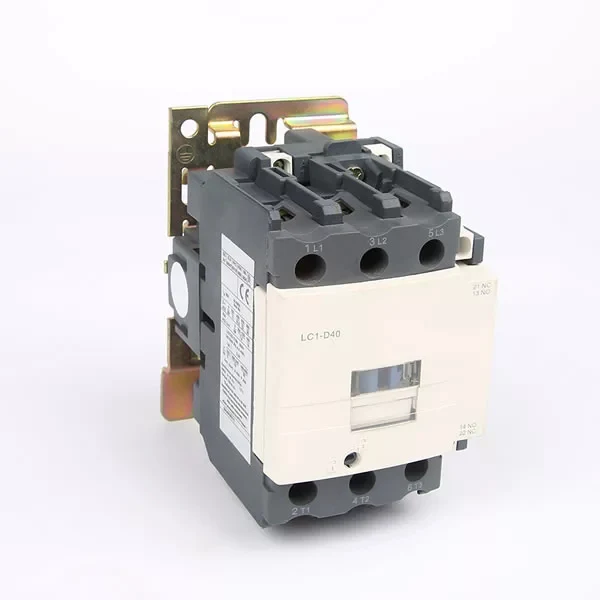

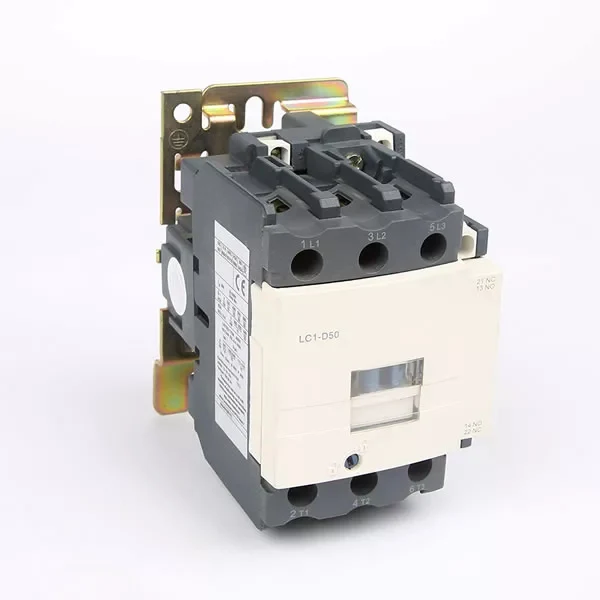

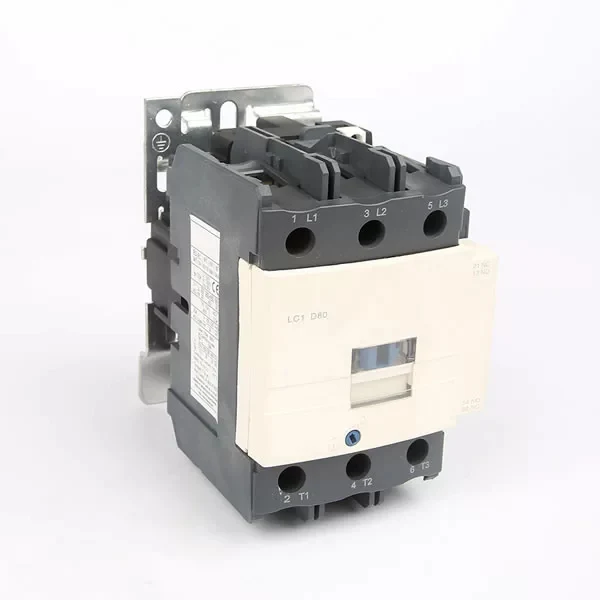

Items		Модел	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
полюс			3/4	3/4	3/4	3/4	3/4
Көмөкчү схема Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Номиналдуу шарттуу жылытуу ток (A) AC-1			60	80	80	110	110
Операциялык деп бааланган учурдагы (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Номиналдуу изоляция чыңалуусу (V AC)			690	690	690	690	690
Башкарылган күч 3-фаза капас мотору (AC-3)	кВт	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC катушкасы (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
DC катушкасы (V)			24，36，48，110，220

Items		Модел	LC1-D115	LC1-D150	LC1-D170	LC1-D205	LC1-D245
полюс			3	3	3	3/4	3/4
Номиналдуу шарттуу жылытуу ток (A) AC-1			200	200	200	275	280
Операциялык деп бааланган учурдагы (A)	380/400V	AC-3 AC-4	115	150	170	205	245
	380/400V	AC-3 AC-4	50	65	70	75	85
	660/690V	AC-3 AC-4	70	90	100	108	115
	660/690V	AC-3 AC-4	25	32	35	38	40
Номиналдуу изоляция чыңалуусу (V AC)			690	690	690	690	690
Башкарылган күч 3-фаза капас мотору (AC-3)	кВт	380/415V AC 660/690V AC	55	75	75	90	110
Башкарылган күч 3-фаза капас мотору (AC-3)	кВт	380/415V AC 660/690V AC	80	100	100	110	140
AC катушкасы (V)			110，127，220，240，380，415，440，480，500，600

Items		Модел	LC1-D300	LC1-D410	LC1-D475	LC1-D620
полюс			3/4	3/4	3/4	3/4
Номиналдуу шарттуу жылытуу ток (A) AC-1			360	430	580	850
Операциялык деп бааланган учурдагы (A)	380/400V	AC-3 AC-4	300	410	475	620
	380/400V	AC-3 AC-4	124	150	185	188
	660/690V	AC-3 AC-4	190	235	290	360
	660/690V	AC-3 AC-4	60	72	85	170
Номиналдуу изоляция чыңалуусу (V AC)			690	690	690	690
Башкарылуучу 3 фазалуу кубаттуулугу капас мотору (AC-3)	кВт	380/415V AC 660/690V AC	160	200	250	335
Башкарылуучу 3 фазалуу кубаттуулугу капас мотору (AC-3)	кВт	380/415V AC 660/690V AC	220	280	330	450
AC катушкасы (V)			110, 127，220，240，380，415，440，480，500,600
