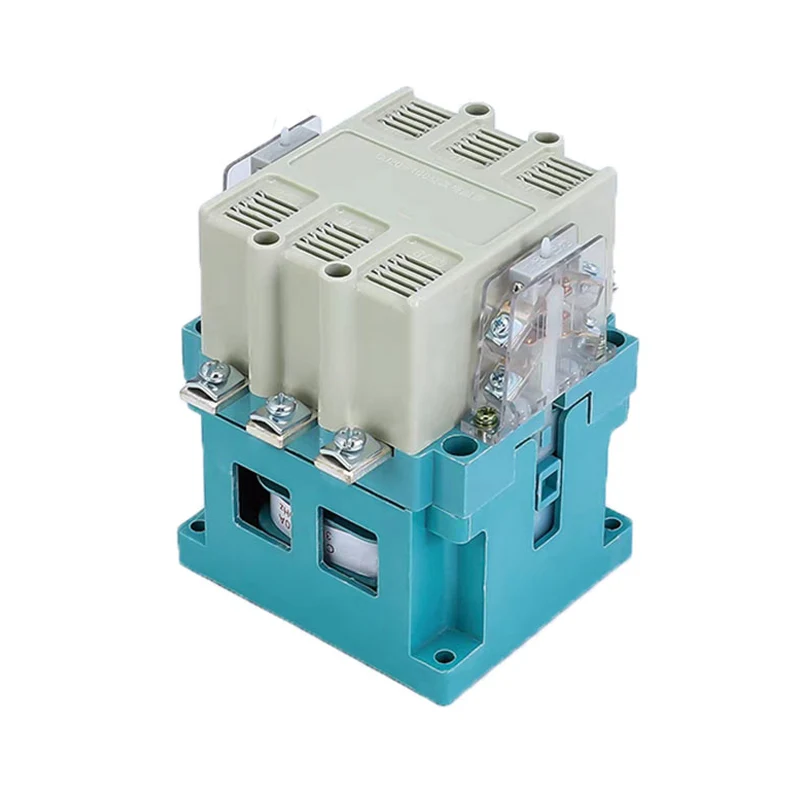

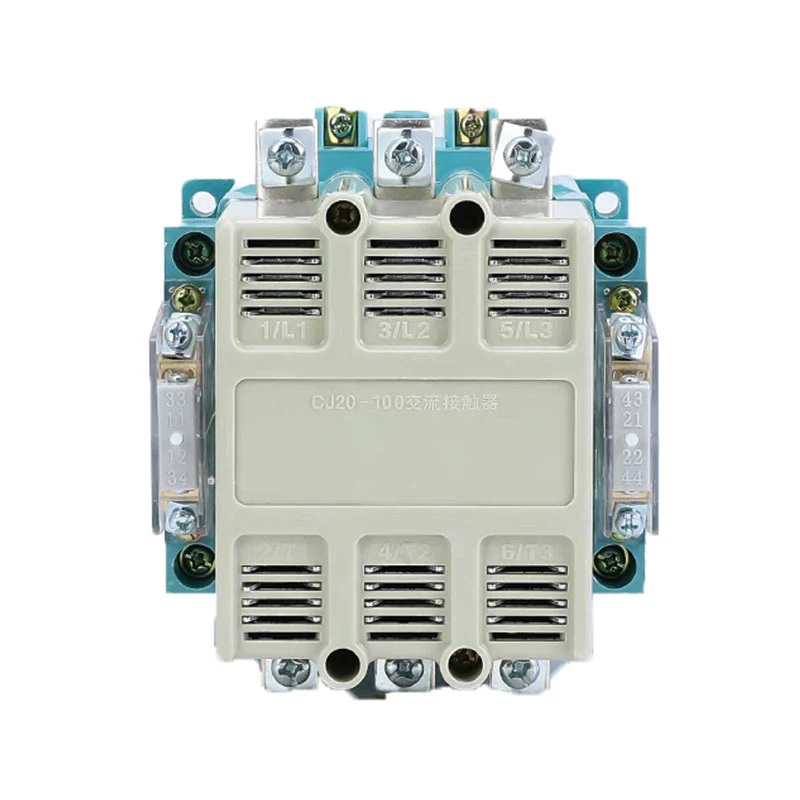

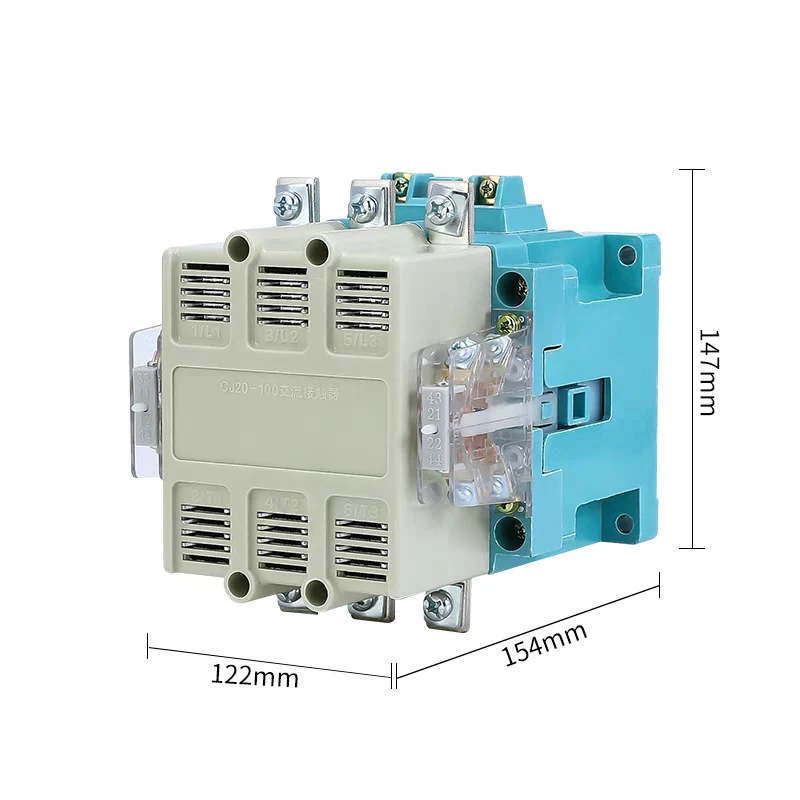

CJ20 AC контактор

XUCKY Electric - бул CJ20 AC контакторунун моторун өндүрүүчүлөрүн жана берүүчүлөрүн башкаруу. CJ20 AC контактору (AC/DC контактору), негизинен AC 50Hz (же 60Гц) чынжырында колдонулат, номиналдык чыңалуу 660V чейин, номиналдуу иштөө тогу 630A чейин, узак аралыкты жасоо жана үзүү чынжырында жана тиешелүү жылуулук ашыкча жүктөө менен айкалышууда. реле, схеманы коргоо үчүн, операция ашыкча жүктөлүшү мүмкүн. AC/DC контактору IEC60947-4-1, GB14048.4 стандарттарына жооп берет.

Сурамжылоо жөнөтүү

Продукт Description

Колдонуу чөйрөсү

CJ20 AC контактору (AC/DC контактору), негизинен AC 50Hz (же 60Hz) чынжырында колдонулат, номиналдык чыңалуу 660V чейин, номиналдуу иштөө току 630A чейин, узак аралыкты жасоо жана үзүү чынжырында жана тиешелүү жылуулук ашыкча жүктөө менен айкалышууда. реле, схеманы коргоо үчүн, операция ашыкча жүктөлүшү мүмкүн. AC/DC контактору IEC60947-4-1, GB14048.4 стандарттарына жооп берет.

Модел жана мааниси

Нормалдуу иштөө шарттары жана орнотуу шарттары

Абанын температурасы: -5℃~+40℃, орточо 24 сааттын ичинде +35℃ ашпайт.

Бийиктиги: 2000 м ашык эмес.

Атмосфералык шарттар: максималдуу температура +40℃, салыштырмалуу нымдуулук 50% ашык эмес; төмөнкү температурада салыштырмалуу нымдуулуктун жогору болушуна жол бериши мүмкүн, мисалы, +20℃ 90% га чейин, температуранын өзгөрүшүнө байланыштуу кээде пайда болгон конденсация үчүн атайын чараларды көрүү керек.

Булгануу деңгээли: 3.

Орнотуу категориясы: Ⅲ.

Орнотуу шарттары: Орнотуу бетинин жана вертикалдуу тегиздиктин жантайышы ±5°тан ашпайт.

Шок титирөө: AC/DC контактору олуттуу титирөө, шок жана титирөө жок жерде орнотулушу жана колдонулушу керек.

Негизги параметрлери жана техникалык көрсөткүчтөрү

Катушканын номиналдык башкаруу менен камсыз кылуу чыңалуу Us болуп саналат: AC 50Hz, 110V, 127V, 220V, 380V; Туруктуу ток: 110V, 220V

Механикалык мөөнөтү: CJ20-10, 16, 25, 40, 63, 100, 160 10 миллион жолу; CJ20-250, 400, 630 6 миллион жолу.

Энергияны үнөмдөөчү AC/DC контактынын үнөмдөө ылдамдыгы (1-таблицаны караңыз).

1-таблица

Модел	CJ20-63~160JZ	CJ20-630J	CJ20-250~630JZ
Сактоо көрсөткүчү %	90	95	95

Контатордун негизги параметрлери жана техникалык көрсөткүчтөрү (2-таблицаны караңыз).

2-таблица

Модел	Номиналдуу изоляция чыңалуусу Ui(V)	Кадимки эркин аба жылытуу ток Ith(A)	Максималдуу кубаттуулугу үч фазалуу куурчак тарабынан башкарылат АС-3 кВт			Иштегендердин саны саатына цикл жолу/саат(AC-3)	AC-3 Электрдик жашоо (10000 жолу)	Катушканын күчү Баштоо / кармап туруу VA/VA	Сактагычтарды тандоо (SCPD) моделдери
Модел	Номиналдуу изоляция чыңалуусу Ui(V)	Кадимки эркин аба жылытуу ток Ith(A)	220V	380V	660V	Иштегендердин саны саатына цикл жолу/саат(AC-3)	AC-3 Электрдик жашоо (10000 жолу)	Катушканын күчү Баштоо / кармап туруу VA/VA	Сактагычтарды тандоо (SCPD) моделдери
CJ20-10	690	10	2.2	4	4	1200	100	65/9	RT16-20
CJ20-16		16	4.5	7.5	11			62/9	RT16-32
CJ20-25		25	5.5	11	13			93/14	RT16-50
CJ20-40		32	11	22	22			175/19	RT16-80
CJ20-63		40	18	30	35		120	480/57	RT16-160
CJ20-100		63	28	50	50			570/61	RT16-250
CJ20-160		100	48	85	85			855/85.5	RT16-315
CJ20-250		250	80	132	-	600	60	1710/152	RT16-400
CJ20-400		400	115	200	200			1710/250	RT16-500
CJ20-630		630	175	300	-			3578/91.2	RT16-630

Контакттын түрү, саны жана көмөкчү контакттардын негизги параметрлери (3-таблицаны караңыз)

3-таблица

Модел	Кадимки эркин аба жылытуу ток (A)	Номиналдуу изоляция чыңалуусу(V)	Рейтингдүү иштөө чыңалуу(V)		Рейтингдүү иштөө учурдагы(A)		Номиналдуу башкаруу кубаттуулугу		Түрлөрү жана саны байланыштын
			AC	DC	AC	DC	AC	DC
CJ20-10~40	10	690	380	220	0.26	0.14	AC-15 100VA	DC-13 30 Вт	Эки адатта ачык, эки адатта жабык
			220	110	0.45	0.27
CJ20-63~160	10		380	220	0.80	0.27	AC-15 300VA	DC-13 60 Вт	Эки адатта ачык, эки адатта жабык
			220	110	1.4	0.6
CJ20-250~630	10		380	220	1.3	0.27	AC-15 500VA	DC-13 60 Вт	адатта ачык 4 3 2
			220	110	2.3	0.6			адатта жабык 2 3 4

Электр байланыш схемасы

Структуралык өзгөчөлүктөрү

Түз аракеттенүүчү жана кош үзгүлтүктүү, CJ20-40A жана андан көп көмөкчү контакттарды уюштуруу үчүн AC/DC контакторунун байланыш системасы негизги контакттын эки тарабында орнотулган өзүнчө компонент катары электрдикте бөлүү болуп саналат.

CJ20-10~25A AC/DC контакторлорун бурамалар же 35мм стандарттык карта рельстери менен орнотууга болот.

CJ20-10~16A AC/DC контакторлору кош үзүлүү чекитинин жөнөкөй ачылуучу жаа камерасын колдонушат, ал эми калгандары көп узунунан тигиш капкагын же жаа жабуунун капкагын колдонушат, жогорку үзүү жөндөмдүүлүгү, ишенимдүүлүгү жогору.

CJ20-63~630 энергияны үнөмдөөчү AC/DC контакторлорунун DC жалпы энергияны үнөмдөөчү модулу бар, бир гана глуштуруучу энергияны үнөмдөөчү өнүмдөрдү же DC операциялык продуктуларды чыгара албайт жана көмөкчү байланыштарды албайт, ошентип продукттун ишенимдүүлүгүн жана өмүрүн бир топ жакшыртат.
