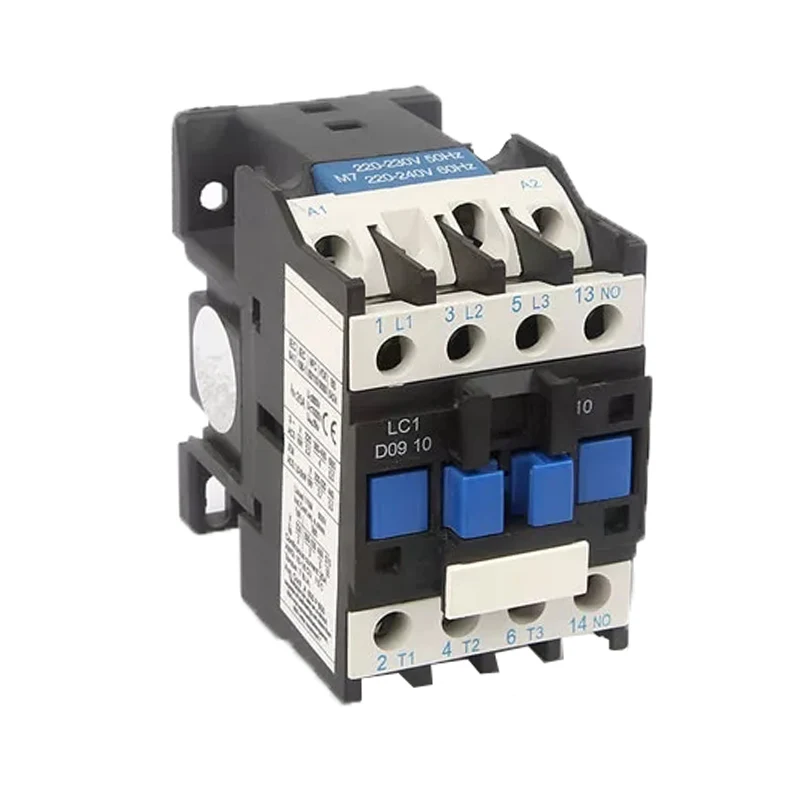

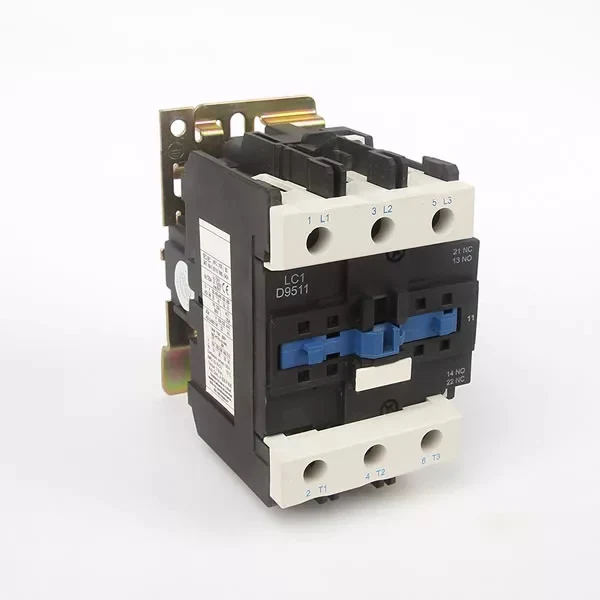

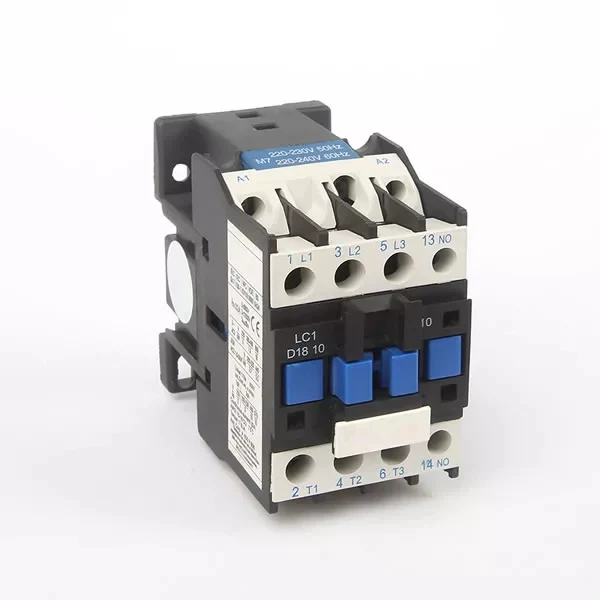

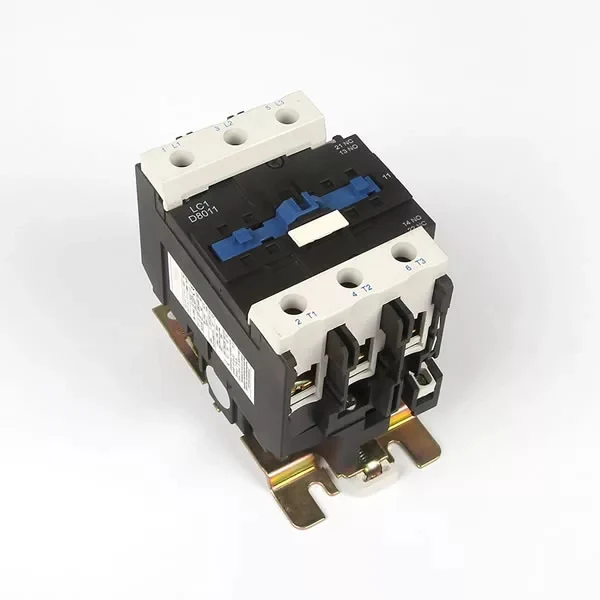

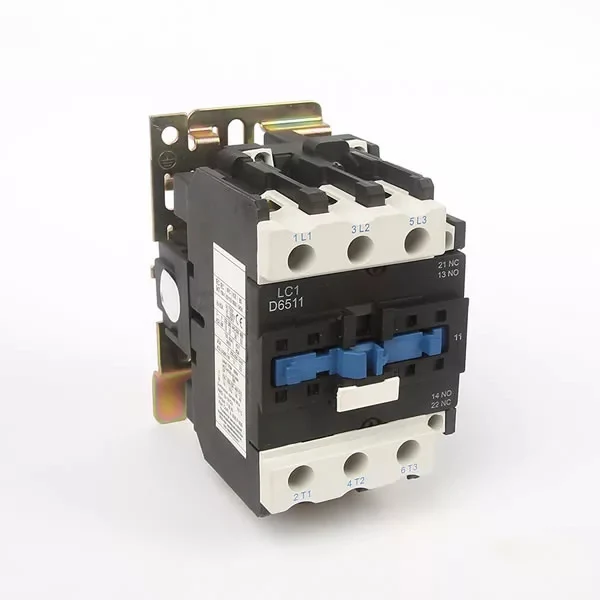

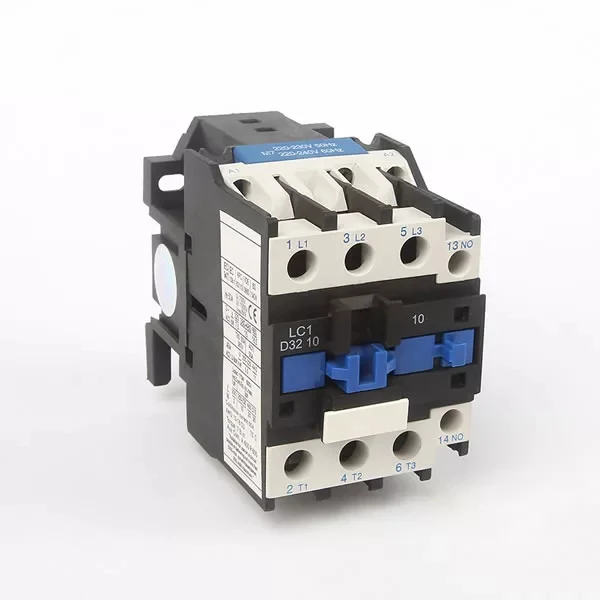

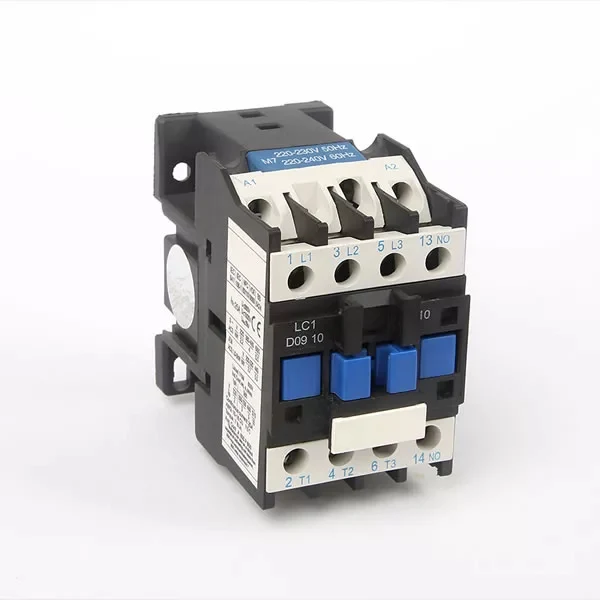

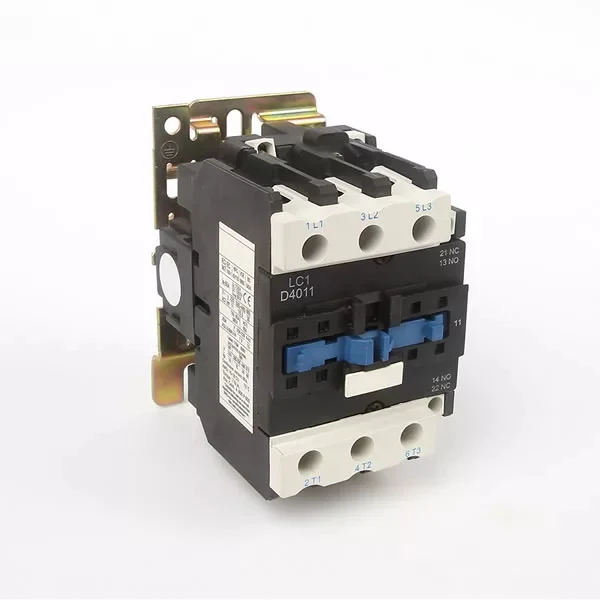

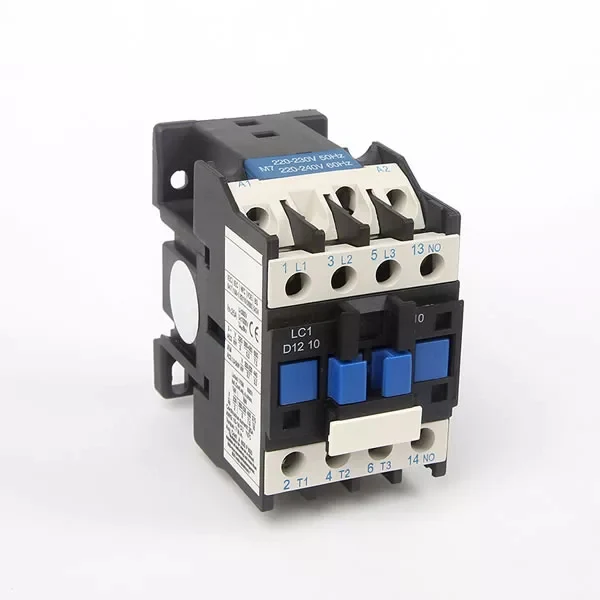

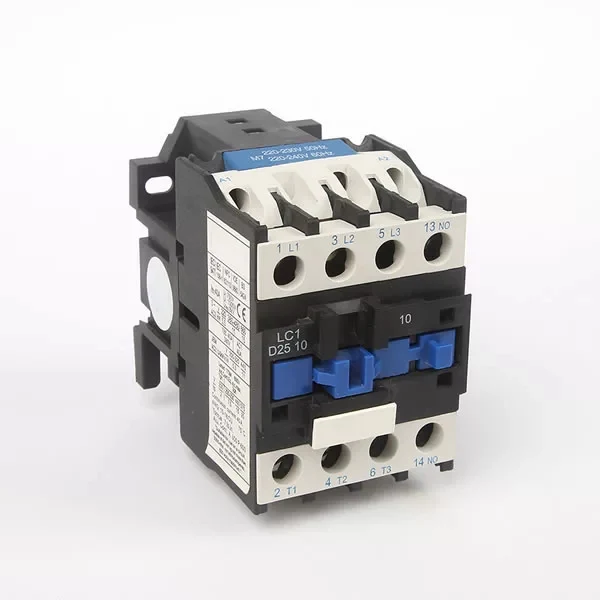

CJX2 контактор

XUCKY Electric Кытайда ири масштабдуу CJX2 Contactor өндүрүүчүсү жана берүүчү болуп саналат. CJX2 контактору (LC1) (AC/DC контактору, мындан ары контактор), негизинен AC 50Гц (же 60Гц) чынжырында колдонулат, чыңалуусу 660V, номиналдуу иштөө тогу AC-3 колдонуу категориясында 95А чейин , 400V (380V), алыстан күйгүзүү жана өчүрүү схемасы үчүн, AC кыймылдаткычын тез-тез иштетүү жана башкаруу, ошондой эле электр магниттик стартерди түзүү үчүн тиешелүү жылуулук реле менен биригип, чынжырды коргоо үчүн ашыкча жүктөө иштеши мүмкүн.

Сурамжылоо жөнөтүү

Продукт Description

Колдонуу чөйрөсү

CJX2 контактору (LC1) (AC/DC контактору, мындан ары контактор), негизинен AC 50Гц (же 60Гц) чынжырында колдонулат, чыңалуусу 660V, номиналдуу иштөө тогу AC-3 колдонуу категориясында 95А чейин , 400V (380V), алыстан күйгүзүү жана өчүрүү схемасы үчүн, AC кыймылдаткычын тез-тез иштетүү жана башкаруу, ошондой эле электр магниттик стартерди түзүү үчүн тиешелүү жылуулук реле менен биригип, чынжырды коргоо үчүн ашыкча жүктөө иштеши мүмкүн.

CJX2 Contactor (LC1) (AC/DC контактор) IEC60947-4-1, GB14048.4 стандарттарына жооп берет.

Schneider LC1дин AC/DC контакторунун модели	TAIXI CJX2 AC/DC контакторунун модели
LC1-D09M7C	CJX2-09
LC1-D12M7C	CJX2-12
LC1-D18M7C	CJX2-18
LC1-D25M7C	CJX2-25
LC1-D32M7C	CJX2-32
LC1-D40M7C	CJX2-40
LC1-D50M7C	CJX2-50
LC1-D65M7C	CJX2-65
LC1-D80M7C	CJX2-80
LC1-D95M7C	CJX2-95

Модел жана мааниси

Кээ бир жалпы моделдер: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 C15J- JX2-8011 CJX2-9511

Нормалдуу иштөө шарттары жана орнотуу шарттары

1. Абанын температурасы: -5 ℃ ~ + 40 ℃, орточо 24 сааттын ичинде + 35 ℃ ашпайт.

2. Бийиктиги: 2000м ашык эмес.

3. Атмосфералык шарттар: максималдуу температура +40℃, салыштырмалуу нымдуулук 50% дан ашык эмес; төмөнкү температурада салыштырмалуу нымдуулуктун жогору болушуна жол бериши мүмкүн, мисалы, +20℃ 90% га чейин, температуранын өзгөрүшүнө байланыштуу кээде пайда болгон конденсация үчүн атайын чараларды көрүү керек.

4. Булгануу деңгээли: 3.

5. Орнотуу категориясы: Ⅲ.

6. Орнотуу шарттары: Орнотуу бетинин жантайышы жана вертикалдуу тегиздик ± 5 ° дан ашык эмес.

7. Шок титирөө: продукт олуттуу титирөө, шок жана титирөө жок жерде орнотулган жана колдонулушу керек.

8. Орнотуу ыкмасы: бурама орнотуудан тышкары, ошондой эле 35мм стандарттык карта темир жол орнотуу. AC операция 40-95 35мм же 75мм карта темир орнотулган болот.

Негизги параметрлери жана техникалык көрсөткүчтөрү

1. Негизги параметрлердин жана техникалык көрсөткүчтөрдүн JCX2 AC контактору (1-таблицаны караңыз).

Модел			CJX2-09		CJX2-12		CJX2-18		CJX2-25		CJX2-32		CJX2-40		CJX2-50		CJX2-65		CJX2-80		CJX2-95
Номиналдуу иштөө тогу (А)	380/400V	AC-3	9		12		18		25		32		40		50		65		80		95
		AC-4	3.5		5		7.7		8.5		12		18.5		24		28		37		44
	600/690V	AC-3	6.6		8.9		12		18		21		34		39		42		49		49
		AC-4	1.5		2		3.8		4.4		7.5		9		12		14		17.3		21.3
Кадимки эркин аба жылытуу ток (A)			20		20		32		40		50		60		80		80		95		95
Номиналдуу изоляция чыңалуусу(V)			690
Башкарылуучу үч фазалуу кычкыл капас мотор күчү (АС-3) кВт		220/230V	2.2		3		4		5.5		7.5		11		15		18.5		22		25
		380/400V	4		5.5		7.5		11		15		18.5		22		30		37		45
		660/690V	5.5		7.5		10		15		18.5		30		37		37		45		45
Иштөө жыштыгы (убакыт/саат)	Электрдик жашоо	AC-3	1200		1200		1200		1200		600		600		600		600		600		600
		AC-4	300
	Механикалык жашоо		3600
Электрдик жашоо (10000 жолу)	AC-3		100		100		100		100		80		80		60		60		60		60
	AC-4		20		20		20		20		20		15		15		15		10		10
Механикалык жашоо (10000 жолу)			1000		1000		1000		1000		800		800		800		800		600		600
Бөлүштүрүү сактагыч модели			RT16-20		RT16-20		RT16-32		RT16-40		RT16-50		RT16-63		RT16-80		RT16-80		RT16-100		RT16-125
Муздак басылган терминал		Сан	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2
	Prefabrik эмес терминалдык ийкемдүү зым	мм²	1/2.5	1/2.5	1/2.5	1/2.5	1,5/4	1,5/4	1,5/4	1,5/4	2.5/6	2.5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	Prefabricated терминалдык ийкемдүү зым		1/4	1/2.5	1/4	1/2.5	1,5/6	1,5/4	1,5/10	1,5/6	2.5/10	2.5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	Prefabrik эмес терминалдык катуу зым		1/4	1/4	1/4	1/4	1,5/6	1,5/6	1,5/6	1,5/6	2.5/10	2.5/10	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
AC катушканын күчү	50Hz	Тартуу(VA)	70		70		70		110		110		200		200		200		200		200
		Ай(VA)	9.0		9.0		9.5		14.0		14.0		57.0		57.0		57.0		57.0		57.0
		Күч (Вт)	1,8~2,7		1,8~2,7		3~4		3~4		3~4		6~10		6~10		6~10		6~10		6~10
Иштөө диапазону			Тартылган чыңалуу: 85%Us~110Us; Чыңалууну чыгаруу: 20%Us~75Us
Негизги параметрлери көмөкчү байланыш			AC-15:le:0,95A 380V/400V; DC-13:le:0,15A 220V/250V lth:10A

2. Электрдик жашоо ийри сызыгы

3. Катушканын номиналдык электр булагы чыңалуусу Us жана код (2-таблицаны караңыз)

Катушканын чыңалуусу Us(V)

110

127

220

230

240

380

400

415

440

480

600

50Hz

60Hz

50Hz/60Hz

Структуралык өзгөчөлүктөрү

1. Коргоочу типтеги контактор, түз аракет үчүн иш-аракет түзүмү, кош үзүү чекити үчүн контакт, кичинекей өлчөмү, жеңил салмагы, аз энергия керектөө, узак өмүр, коопсуз жана ишенимдүү;

2. AC / DC контактору механикалык реверсивдүү блокировкалоочу магниттик стартерди, жылдыз дельтасынын декомпрессиондук стартерин түзө алат, ошондой эле колдонуучулардын айтымында, көмөкчү байланыш тобу, аба кечиктирүү башчысы жана башкалар менен ар кандай туунду өнүмдөрдү түзө алат.

3. Бул көмөкчү байланыш тобун, аба кечиктирүү башын (4-таблицада көрсөтүлгөн кечигүү диапазону), термикалык релелерди жана башка аксессуарларды кошуу үчүн курулуш блоктун орнотуусун колдоно алат, алар ар кандай туунду продуктыларга айкалышат (3-таблицаны караңыз).

4. SR2 сериясы толкун басуучу бир олуттуу милдети менен, жана CJX2 сериясы байланыш менен колдонулат, натыйжалуу кызмат мөөнөтүн узартуу үчүн контакторду коргой алат. Жана компьютерге жана башка тиешелүү электрондук башкаруу тутумуна толкундануучу импульстун кийлигишүүсүн алдын алат.

CJX2 сериясы 09A ~ 32A AC/DC контактору үчүн SR2-A, спецификациялар:

SR2-A 24V~48V AC, DC

SR2-A 100V~250V AC, DC

SR2-A 380V~440V AC, DC

5. AC / DC контактор кичинекей өлчөмү бар, жеңил салмагы, аз энергия керектөө, жогорку өмүр, коопсуз жана ишенимдүү ж.б.у.с.

6. AC/DC контакторунун корпусунда 32А жана андан төмөн бир түгөй адатта ачык же адатта жабык көмөкчү контакт бар, 40А жана андан жогоруда бир түгөй кадимки ачык жана адатта жабык көмөкчү контакт бар. Мындан тышкары, ал F4 көмөкчү байланыш тобун (эки же төрт топ) же үстүнкү аба кечиктирүү башын кошууга болот, эки тараптын бир NCF1-11C кошуу, алардын айкалыштары (таблица 4 жана 5-таблица карагыла).

7. Бурама орнотууну кошпогондо, контактор 35мм (CJX2-09 ~ 95) жана 75мм (CJX2-40 ~ 95) ойгон стандарттык темир жол орнотууну да колдоно алат.

Модел	Кечиктирүү диапазону	Кечиккен байланыштардын саны	Диаграмма	4-таблица
F5-T0	0,1с~3с	NO+NC
F5-T2	0,1с~30с
F5-T4	10с~180с
F5-D0	0,1с~3с
F5-D2	0,1с~30с
F5-D4	10с~180с

Көмөкчү байланыш тобунун модели	Байланыштардын саны		Диаграмма
Көмөкчү байланыш тобунун модели	Байланыштардын саны адатта ачык (ЖОК)	Байланыштардын саны адатта жабык (NC)	Диаграмма
F4-20	2	0
F4-11	1	1
F4-02	0	2
F4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1

Орнотуу жана тейлөө

1. Орнотуудан мурун тиешелүү техникалык маалыматтарды текшериңиз.

2. Орнотуу, ал адамдардын көрүү адаттарына ылайык, белгиленген шарттарга ылайык орнотулушу керек.

3. Металл монтаждоо плитасы бар AC/DC контактору туура жерге туташтырылышы керек.

4. Терминалдык бурамалар бекемделиши керек, зымдардын тууралыгын текшергенден кийин, заряддалган негизги байланышта, биринчиден, ал катушканы тартууну бир нече жолу күйгүзүп жана өчүрүп коёт, сыноо аракети ишенимдүү болгондон кийин, аны коюуга болот. пайдаланууга.

5. колдонуп жатканда анормалдуу ызы-чуу бар болсо, анда ал негизги устундун бетинде кир болушу мүмкүн, бетин аарчыйт.

6. Колдонууда продуктунун компоненттерин үзгүлтүксүз текшерип туруу керек, вареньенин кыймылдаткыч бөлүктөрүн талап кылбайт, бекиткичтерди бошотпой туруп, эгерде кандайдыр бир бөлүктөрү бузулса, алмаштыруу керек.

Туташуу ыкмасын колдонуңуз

1. Үч фазалуу контактордо жалпысынан сегиз пункт бар, үч киргизүү, үч чыгуу жана эки башкаруу пункту. Чыгуу жана киргизүү дал келет, аны көрүү оңой. Эгер сиз өзүн-өзү кулпулоону кошкуңуз келсе, анда чыгуу терминалынан башкаруу пунктуна сызык туташтырыңыз.

2. Биринчиден, AC/DC контакторунун принцибин билүү керек. Бул электромагниттик талааларды пайда кылуу үчүн, тышкы электр менен камсыз кылуу менен катушка кошот. Күйгүзүү жана тартуу, байланыш чекиттери өчүрүлгөндөн кийин өчүрүлөт. Принципти билиңиз, кошумча энергия булактарынын кубат менен камсыздоо контакттарын аныкташыңыз керек, бул катушканын эки контакты, негизинен контактордун төмөнкү бөлүгүндө жана ар бир тарапта. Башка киргизүү жана чыгаруу жалпысынан жогоруда, билип алыңыз. Кошумча электр булактарынын (220V же 380V) чыңалуусу кандай экендигине көңүл буруңуз, алар жалпысынан белгиленген. Ошондой эле байланыш чекити адатта жабык же адатта ачык экенин эске алыңыз. Өзүн-өзү кулпулоочу башкаруу болсо, жөн гана баштапкы принцип боюнча линияларды иретке келтириңиз.

Катушка кубатталганда, статикалык өзөк кыймылдуу өзөктү тартуу үчүн электромагниттик күчтү жаратат, анткени контакт системасы кыймылдуу өзөк менен байланышкан, ошондуктан кыймылдуу өзөк бир эле учурда иштеген үч кыймылдуу контактты айдайт, контакт жабылат. электр камсыздоо. Катушки өчүрүлгөндө, соргуч жок болот, кыймылдуу өзөктүү байланыш бөлүгү пружинанын реакция күчү менен бөлүнөт, андыктан негизги контакт ажыратылып, электр кубатын өчүрөт.

Контур жана орнотуу өлчөмдөрү

Продукциянын схемасы жана орнотуу өлчөмдөрү (1-сүрөт, 2-сүрөт жана 6-таблица караңыз).

Өлчөмү: мм

Модел	Макс	Bmax	C макс	Dmax	Жана макс	a	b	φ
CJX2-09~12	47	76	82	120.5	140.5	34/35	50/60	4.5
CJX2-18/CJX2-1810/CJX2-1801	47	76	87	125.5	145.5	34/35	50/60	4.5
CJX2-25	57	86	95	133.5	153.5	40	48	4.5
CJX2-32	57	86	100	138.5	158.5	40	48	4.5
CJX2-4011~6511	77	129	116	154.5	174.5	40	105	6.5
CJX2-4004~6504	84	129	116	154.5	174.5	40	105	6.5
CJX2-4008~9511	84	129	127	154.5	174.5	40	105	6.5
CJX2-8011~9511	87	129	127	165.5	185.5	40	105	6.5
CJX2-8004~9504	96	129	122	160.5	180.5	40	105	6.5
CJX2-8008~9508	96	129	135	160.5	180.5	40	105	6.5
