DW15 Аба өчүргүч

XUCKY DW15 Air Circuit Breaker же ACB автоматтык өчүргүч деп аталган (мындан ары - автоматтык өчүргүч) AC 50Гц, номиналдуу ток 200Адан 4000Ага чейин жана 380Вдан 1140Вга чейинки номиналдык иш чыңалуудагы бөлүштүрүү тармактары үчүн ылайыктуу. ABC автоматтык өчүргүч негизинен электр энергиясын бөлүштүрүү жана бөлүштүрүү тармактарында райондук коргоо, ашыкча жүктөө, чыңалуу астында жана электр жабдууларын кыска туташуулардан коргоо үчүн колдонулат.

Колдонуу чөйрөсү

XUCKY DW15 Аба өчүргүч же ACB автоматтык өчүргүч (мындан ары өткөргүч) AC 50Гц, номиналдуу ток 200Адан 4000Ага чейинки жана 380Вдан 1140Вга чейинки номиналдуу иштөө чыңалуудагы бөлүштүрүү тармактары үчүн ылайыктуу. ABC автоматтык өчүргүч негизинен электр энергиясын бөлүштүрүү жана бөлүштүрүү тармактарында райондук коргоо, ашыкча жүктөө, чыңалуу астында жана электр жабдууларын кыска туташуулардан коргоо үчүн колдонулат.

Кадимки шарттарда автоматтык өчүргүч схеманын сейрек которулушу жана мотордун сейрек ишке кириши катары колдонулушу мүмкүн.

TAIXI профессионалдуу аба өчүргүч берүүчүлөр, DW15 ABC автоматтык өчүргүч GB14048.2 ылайык келет.


Модел жана мааниси


Модел жана мааниси

● Колдонуу категориясына ылайык

А классы (тандалбаган, ашыкча токтун эки секциясынан коргоосу бар).


● Берүү түзүлүшүнө ылайык

а. алдыңкы туткасы түз айдайт;

б. Мотор айдагыч.

Эскертүү: Колдонуучу тарабынан белгиленбесе, нормалдуу камсыздоо а жана б деген эки функцияга ээ.


● Чыгаруунун түрүнө жараша

а. Ашыкча ток чыгаруу жана шунт чыгаруу;

б. Ашыкча ток чыгаруу, төмөн чыңалууда заматта чыгаруу;

в. Ашыкча ток чыгаруу, шунт чыгаруу жана төмөн чыңалуу заматта бошотуу.


● Ашыкча ток коргоонун түрүнө жараша

а. Ашыкча жүктөө жана кыска туташуунун (электромагниттик) заматта иштөөсү;

б. ашыкча жүктөө узак кечигүү жана кыска туташуулар заматта иштөө (жылуу-электромагниттик);

Эскертүү: Колдонуучулар ашыкча релиздин кереги жок болгондо жеткирүүчүлөр менен кеңеше алышат.


● төмөн чыңалуудан коргоо түрүнө ылайык

а. Заматта операция;

б. Ишти кечиктирүү.


● Энергияны алдын ала сактоого ылайык

а. Энергияны алдын ала сактоо жок (энергияны сактоо жана жабуу иштери бир жолу бүттү);

б. Алдын ала сакталган энергия (энергияны сактоо жана жабуу операциялары эки жолу аяктады).


● Кирүү-чыгаруу жолу боюнча

а. алдыңкы панелдин кириш-чыгыш (вертикалдуу кириш-чыгыш);

б. Арткы панелдин кириш-чыгыш (горизонталдуу кириш-чыгыш);

в. алдыңкы панелдин кириши, арткы панелдин чыгышы (вертикалдуу кириш, горизонталдуу чыгуу);

г. Алдыңкы панелдин чыгышы, арткы панелдин кириши (вертикалдуу чыгуучу, горизонталдык кириш).


Нормалдуу эмгек шарттары

1. Айланадагы абанын температурасы -5°Сден +40°Сге чейин жана 24 сааттын ичинде орточо мааниси +35°Сден ашпайт. 2. Орнотуу участогунун бийиктиги 2000м ашпайт.

3. Атмосфералык абанын нымдуулугу +40°С температурада 50% ашпайт; төмөнкү температурада жогорку салыштырмалуу нымдуулук; эң нымдуу айдын орточо айлык орточо максималдуу салыштырмалуу нымдуулугу 90% түзөт, ошол эле учурда айдын орточо минималдуу температурасы +25°С, температуранын өзгөрүшүнө байланыштуу продуктунун бетиндеги конденсация каралат.

4. Булгануунун 3-деңгээли

5. Автоматтык өчүргүчтү орнотуунун негизги категориясы IV. Жардамчы чынжырды орнотуу категориясы төмөн чыңалуудагы бошотуучу катушкадан башкасы, орнотуу категориясы өчүргүчтүн негизги схемасы менен бирдей, калгандары III орнотуу категориясы.


Негизги параметрлери жана техникалык көрсөткүчтөрү

1. Бул сериядагы буюмдардын номиналдык изоляциялык чыңалуусу тиешелүү номиналдык иштөө чыңалуусуна барабар.

2. ABC автоматтык өчүргүчүнүн негизги параметрлери

Кадрдын номиналдык учурдагы Inm (A)

630

1600

2500

4000

Кадимки жылуулук ток Ith (A)

200

400

630

1000

1600

2500

4000

полюс

3

3

3

3

3

3

3

Номиналдуу ток In (A)

Жылуулук электромагниттик

200

315, 400

315, 400, 630

630, 800, 1000

1250, 1600

1600, 2000, 2500

2500, 3000, 4000

Кыска туташууну өчүрүүнүн номиналдык чеги Icu (KA)

AC 380V

30

30

30

40

40

60

60

Номиналдуу операция кыска туташууларды үзүү жөндөмдүүлүгү
ICs (KA)

AC 380V

30

30

30

30

30

40

50

Механикалык жашоо (убакыт)

10000

10000

10000

5000

5000

5000

4000

Электрдик иштөө мөөнөтү 1In, 1Ue(жолу)

1000

1000

1000

500

500

500

500

Электрдик иштөө мөөнөтү 1In, 1Ue(жолу)

1000

1000

1000

500

500

500

500

AC380V Коргоо мотору AC-3 (жолу)

2000

2000

2000









Иштөө жыштыгы (убакыт/саат)

60

60

60

20

20

20

10

Арк аралык (мм)

280

280

280

350

350

350

400

Иштөө колу (мм)

90

90

90

250

250

250

250

Иштөө күчү (N)

200

200

200

200

350

350

350

Эскертүү:

а. DW15 ACB өчүргүчүнүн кыска туташуу жөндөмдүүлүгүнүн номиналдык үзгүлтүккө учурашы, Inm≤630: жогорку сызык, Inm>630: жогорку жана төмөнкү линиялар менен бирдей.

б. DW15C-200, 400, 630 аба өчүргүчүнүн негизги параметрлери DW15-200, 400, 630 менен бирдей.


3. ACB автоматтык өчүргүчтү чыгаруу, электромагниттик катуштарды чыгаруу жана башкаруу кутусунун номиналдык чыңалуусу

Type

Номиналдуу чыңалуу (V)

AC 50Hz

DC

бошотуу

Шунт чыгаруу

Биз

127, 220, 380

110, 220

Төмөнкү чыңалуудан бошотуу

Биз

127, 220, 380

-

Жабуучу аппарат

Иштетүү механизми энергия электромагниттик чыгаруу

Биз

127, 220, 380

110, 220

Иштеп жаткан электромагниттик башкаруу кутусу

Биз

220, 380

Мотор

Биз

220, 380

Эскертүү: a. 127 тоо-кен казып алуу боюнча техникалык шарттар.

б. Биз 660V менен иштөөчү электромагниттик башкаруу кутусу талап кылынса, колдонуучу өндүрүүчү менен макулдашы керек.


Структура

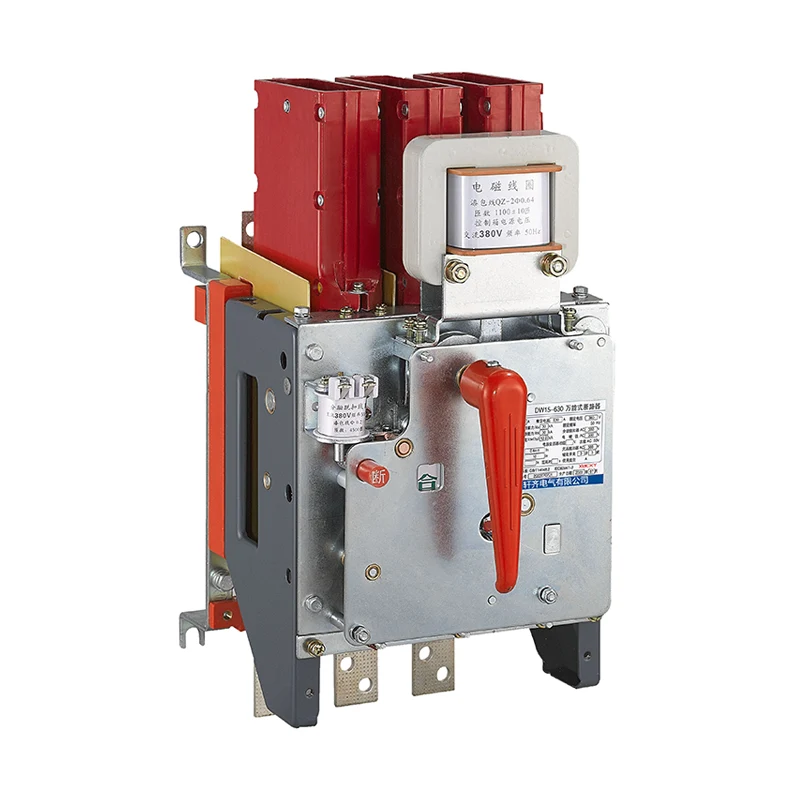

1. DW15-200, 400, 630 Универсалдуу өчүргүчтөр DW15 ACB автоматтык өчүргүч үч өлчөмдүү беттик схема жана контакт системасы, ылдам электромагнит, сол жана оң каптал панелдеринин баары изоляциялоочу плитага орнотулган. Үстүнкү бөлүгү жаа өчүрүү системасы менен жабдылган жана иштөө механизми алдыңкы же оң жагына орнотулат. "ON", "OFF" көрсөткүчү жана кол менен өчүрүү баскычтары бар. Жогорку сол жакта шунт чыгаруу жана арткы жагында сапар огуна туташтырылган төмөнкү чыңалуудан бошотуу бар. Ылдамдыктын каныккандыгы жана ток трансформатору төмөнкү автобуска жайгаштырылат. Төмөндө чыңалуудагы кечиктирүү аппараттары жана жылуулук релелери тиешелүү түрдө төмөндө келтирилген. Продукциянын структурасы 1-сүрөттө көрсөтүлгөн.

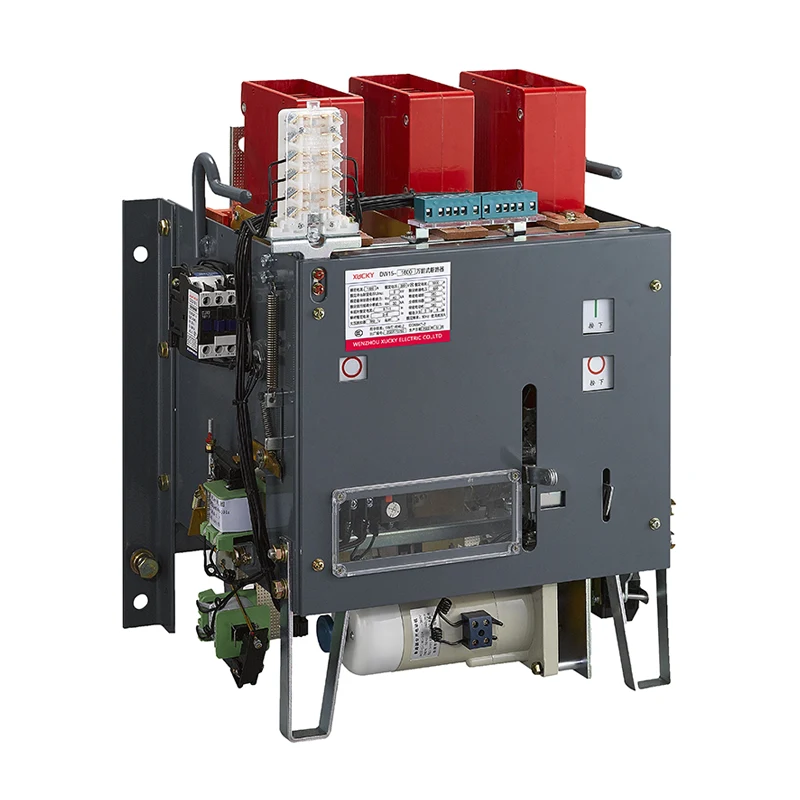

2. DW15-1600, 2500, 4000 универсалдуу өчүргүчтөр ACB автоматтык өчүргүч үч өлчөмдүү макет, контакт системасы, иштөө механизми темир рамкага орнотулган. Үстүнкү бөлүгүндө дога өчүрүү системасы жана оң жагында иштөө механизми бар. "ON", "OFF" көрсөткүчтөрү жана кол менен "ачуу", "жабуу" баскычтары бар. Сол шунт чыгаруу жана төмөн чыңалуу бошотуу менен жабдылган. Ылдамдыктын каныккандыгы жана ток трансформатору төмөнкү автобуска жайгаштырылат. Төмөндө чыңалуудагы кечиктирүүчү приборлор жана жылуулук релелери орнотулган. Продукциянын структурасы 2-сүрөттө көрсөтүлгөн.

3. DW15C-200, 400, 630 суурма ACB өчүргүч. Продукт сыныкчы корпустан (өзгөртүлгөн DW15) жана суурма отургучтан турат. ACB автоматтык өчүргүч изоляциялык байланыш бычагы, кош чынжырлуу динамикалык контакт жана жер менен байланыштыруучу темир жол менен жабдылган. Тарткыч отургучтун сол жана оң панелдери, алюминий кашаалары, изоляциялык байланыш негиздери, кош схеманын статикалык контакттары, жылдыргычтар жана башка компоненттер. Төмөндөгү түртүү тартуу механизми операция туткасынан, бурамадан жана башкалардан турат.


1-сүрөт: DW15-200, 400, 630 универсалдуу өчүргүчтөрдүн структуралык схемасы


2-сүрөт: DW15-1600, 2500, 4000 аба өчүргүчүнүн структуралык схемасы


Контур жана орнотуу өлчөмү

3-сүрөт: DW15-200~630 алдыңкы операциясынын контуру жана орнотуу өлчөмдөрү Аба өчүргүч


4-сүрөт: DW15C-200~630 суурмасынын автоматтык өчүргүчүнүн схемасы жана орнотуу өлчөмдөрү


5-сүрөт: DW15-1000~1600 аба өчүргүчүнүн контуру жана орнотуу өлчөмдөрү


6-сүрөт: DW15-2500 аба өчүргүчүнүн схемасы жана орнотуу өлчөмдөрү


7-сүрөт: DW15-4000 аба өчүргүчүнүн схемасы жана орнотуу өлчөмдөрү
