XUCKY Electric - XUW2-1600 Air Circuit Breaker боюнча адистешкен Кытайдын алдыңкы өндүрүүчүсү жана экспорттоочусу. Биз дүйнө жүзү боюнча биздин кардарлардын ар кандай муктаждыктарын канааттандыруу үчүн буюмдардын кенен спектрин бар. Биздин жогорку сапатка, инновациялык технологияга жана мыкты кардарларды тейлөөгө берилгендигибиз бизди биздин тармакта өзгөчөлөнтөт.
10,000+ канааттандырылган кардарлар | Глобалдык тармак тарабынан ишенимдүү
Air Circuit Breaker (ACB) - бул ашыкча жүктөөлөр, кыска туташуулар жана жерге тийүүлөрдүн кыска туташуусу жана ашыкча ток коргоосу, негизинен подстанциядагы жана негизги бөлүштүрүүчү тактадагы LT панелинде колдонулган электрдик коргоо шайман. Бул жогорку ток өткөрүү жөндөмдүүлүгү үчүн колдонулат.
 |
Air Circuit Breaker (ACB) – бул ашыкча жүктөө.кыска туташуулар жана жерге туташуулардын кыска туташуусу жана ашыкча токтун коргоосу үчүн колдонулган электрден коргоочу түзүлүш, негизинен подстанциядагы жана негизги бөлүштүрүүчү тактадагы LTpanelде. Ал жогорку ток өткөрүү жөндөмдүүлүгү үчүн колдонулат.
Жабуу операциясы ACB жабык абалда болгондо, ток анын негизги контакттары аркылуу өтөт. Электромагниттик түзүлүш болгон жабуу катушкасы өчүргүчтү жабуу үчүн кубатталган. агып өтүү Ачуу операциясы Өчүрүү операциясы электр системасында ката же ашыкча жүк болгондо пайда болот. Ар кандай коргоо шаймандары, мисалы, термикалык ашыкча жүктөө релелери, магниттик релелер же электрондук реле. коргоо аспаптары өчүрүү операциясын баштоону өчүрүү үчүн өчүрүү катушка сигнал берет Arc Extinction АСБ ачылганда токтун агымынын үзгүлтүккө учурашынан улам жаа пайда болот. Арк жогорку температураларды жана иондоштурулган газдарды жаратат Жааны өчүрүү үчүн ACB курчап турган абага таянат. Дога айланадагы абанын муздатуу таасирине дуушар болуп, дога энергиясын жоготуп, акыры өчүп калат. Arc Chutes Арк чуңкурлары жааны башкарылуучу жолго багыттоо, аны майда сегменттерге бөлүп, жолун узартуу үчүн иштелип чыккан. Арка чуңкурлары догаларды үзгүлтүккө учураткан жана турбуленттүүлүктү пайда кылган бир катар плиталарды же канаттарды камсыздайт, бул жааны тезирээк жана натыйжалуураак өчүрүүгө жардам берет. Энергияны чыгаруу Жаа өчүп жатканда, энергиянын бөлүнүп чыгышы көзөмөлдөнүп, автоматтык өчүргүчтүн тетиктерине келтирилген зыянды азайтат.
|

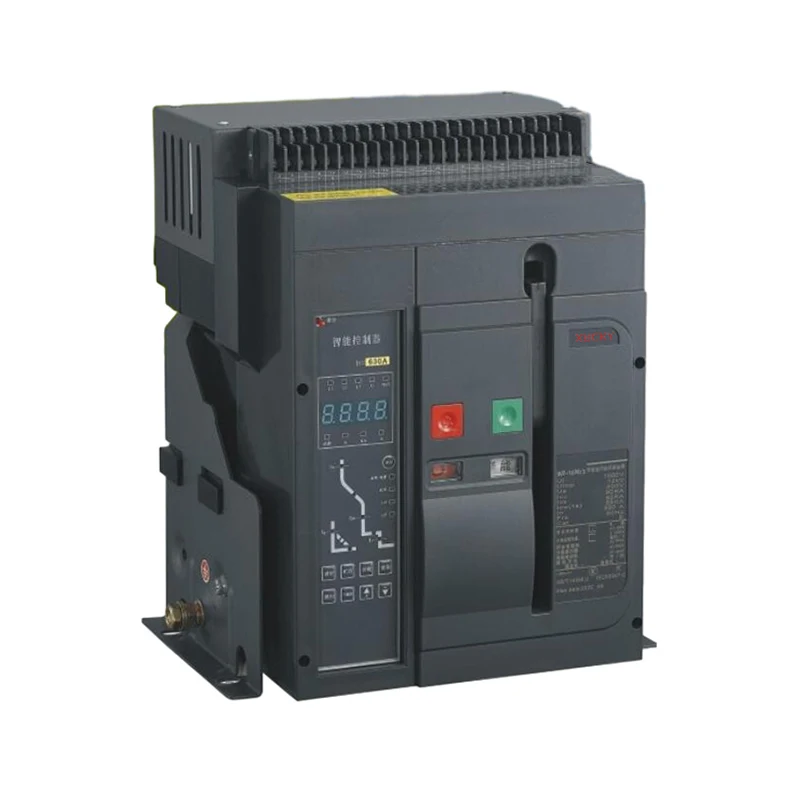

TheXUW2-1 600 Series интеллектуалдык аба өчүргүч (мындан ары - автоматтык өчүргүч) AC 50 Гц жыштыгы, номиналдуу жумушчу чыңалуу 690 В чейин жана 200Адан 1600Ага чейинки номиналдык ток менен бөлүштүрүүчү тармактар үчүн ылайыктуу.
Бул электр энергиясын бөлүштүрүү жана линияларды жана электр жабдууларын ашыкча жүктөөдөн, кыска туташуудан, төмөн чыңалуудан, бир фазалуу жерге туташтыруудан (агып кетүү) жана башка кемчиликтерден коргоо үчүн колдонулат. Автоматтык өчүргүч акылдуу коргоо функциясына жана так тандалма коргоого ээ, электр менен жабдуунун ишенимдүүлүгүн жакшыртат жана электр энергиясын керексиз өчүрүүлөрдөн сактайт. Ошол эле учурда, ал fieldbus туташуу үчүн ыңгайлуу болгон ачык типтеги байланыш интерфейсине ээ жана башкаруу борборунун жана автоматташтыруу тутумунун талаптарына жооп берүү үчүн төрт алыскы операциялар үчүн колдонулушу мүмкүн. Тийиштүү агып кетүү трансформатору жана акылдуу контроллер менен жабдылган, агып кетүүдөн коргоого жетишүүгө болот.
Автоматтык өчүргүч изоляция функциясына ээ жана "_ /x" белгиси менен көрсөтүлөт.
630A жана андан төмөн номиналдуу жумушчу ток менен автоматтык өчүргүч, ошондой эле AC 50 (60) Гц, 400V бөлүштүрүү тармагында ашыкча жүктөө, кыска туташуу, фазалык жоготуу, төмөн чыңалуу жана мотордун жерди коргоо үчүн колдонулушу мүмкүн. Кадимки шартта автоматтык өчүргүч схеманын сейрек которулушу жана мотордун сейрек ишке кириши үчүн да кызмат кыла алат.
Автоматтык өчүргүч GB14048.1-2012 Төмөн вольттогу бөлүштүргүч жана контролдоочу түзүлүшкө ылайык келет - 1-бөлүк: Жалпы эрежелер; Жана GB14048.2-2008 Төмөн чыңалуудагы бөлүштүргүч жана башкаруучу түзүлүш - 2-бөлүк: Автоматтык өчүргүчтөр; GB14048.4-2020 Төмөн чыңалуудагы бөлүштүргүч жана башкаруучу түзүлүш-4-1-бөлүк: Контаторлор жана мотор стартерлери-Электромеханикалык контакторлор жана мотор-стартер (анын ичинде мотор коргоочу)
| Модел | XUW2-1600 | ||||||
| Inm (A) катмарынын рамкасынын номиналдык агымы | 1600 | ||||||
| Номиналдуу ток ln (A) | 200、400、500、630、800、1000、1250、1600 | ||||||
| Номиналдуу иштөө чыңалуусу Ue(V) | AC400，AC690 | ||||||
| Иштөө жыштыгы (Гц) | 50Hz/60Hz | ||||||
| Номиналдуу изоляция чыңалуусу Ui(V) | 1000 | ||||||
| Номиналдуу таасирге чыдамдуу чыңалуу Uimp(кВ) | 12 | ||||||
| Кубат жыштыгына чыдамдуу чыңалуу U(V)1мин | 3500 | ||||||
| саны | 3、4 | ||||||
| N-уюлдук номиналдык ток In(A) | 100%cln | ||||||
| Категорияны колдонуңуз | GB14048.2 | B | |||||
| Кыска туташууну өчүрүүнүн номиналдык чеги Lcu (kA) (натыйжалуу маани) | AC400V | 65 | |||||
| AC690V | 50 | ||||||
| AC400V | 55 | ||||||
| Номиналдуу кыска туташууну өчүрүү жөндөмдүүлүгү | AC690v | 42 | |||||
| LCS (kA)(натыйжалуу маани) | AC400V | 143 | |||||
| AC690V | 105 | ||||||
| Номиналдуу кыска туташуу мүмкүнчүлүгү | AC400V | 50 | |||||
| AC690v | 42 | ||||||
| Толук үзүү убактысы (кошумча кечигүү жок)(MS) | 25 | ||||||
| Жабуу убактысы (MS) | Макс 70 | ||||||
| Электрдик иштөө мөөнөтү (убакыт) | AC400V | ln=200A~630A | 1500 | ||||
| In=800A~1250A | 1000 | ||||||
| In=160OA | 800 | ||||||
| AC690v | ln=200A~630A | 100o | |||||
| ln=80OA~1250A | 650 | ||||||
| ln=1600A | 500 | ||||||
| Механикалык жашоо (убакыт) | Акысыз тейлөө | 15000 | |||||
| Техникалык тейлөө бар | 20000 | ||||||
| Өлчөмдөрү (туурасы X бийиктиги X тереңдик) мм | Туруктуу түрү | 3P | 260×310×240 | тартма түрү | 3P | 275×345×330 | |
| 4P | 330×310×240 | 4P | 345×345×330 | ||||
