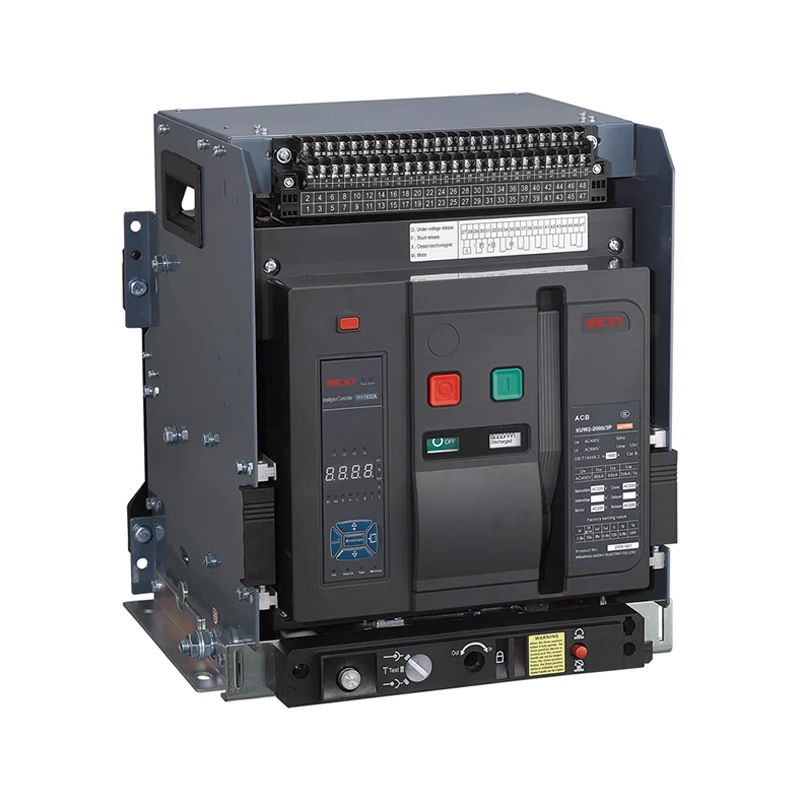

XUCKY ElectricXUW1 аба өчүргүчэлектрдик өрттүн алдын алуу жыш өнөр жай жана коммерциялык чөйрөлөрдө маанилүү маселеге айланган заманбап электр энергиясынын коопсуздугун пландаштырууда көбүрөөк шилтеме жасалууда. Өндүрүш полдору, бөлүштүрүү борборлору жана көп кабаттуу имараттар сыяктуу объекттерде электрдик мүчүлүштүктөр тездик менен күчөп кетиши мүмкүн, бул тез обочолонууну жана системанын туруктуулугун тобокелдикти жана токтоп калууларды азайтуу үчүн маанилүү кылат.
Жабдуулардын түзүмүнө гана көңүл бурбастан, чыныгы электрдик аномалиялар пайда болгондо коргоо системалары кандай иштээрин түшүнүү маанилүү. Аба өчүргүч каталарды аныктоо логикасын, тез үзгүлтүккө учуратуу мүмкүнчүлүгүн жана электр бузулуусунун түрүнө жана оордугуна жараша ар кандай жооп берген катмарлуу коргоо жөндөөлөрүн бириктирип, ушул операциялык реалдуулуктун тегерегинде иштелип чыккан.
Электрдик өрт сейрек бир драмалык катадан башталат. Алар, адатта, схемалардагы акырындык менен стресстен же убакыттын өтүшү менен топтолгон байкалбаган аномалиялардан пайда болот.
Көпчүлүк орто жана ири масштабдуу электр бөлүштүрүү системаларында төмөнкү шарттар эң көп себепчи болуп саналат:
- бир эле учурда жабдууларды ашыкча колдонуудан улам ашыкча жүктөө
- Изоляциянын бузулушунан же зымдарынын бузулушунан улам кыска туташуулар
- күтүлбөгөн ток жолдорун жаратуучу жерге туташтыруу
- башкаруунун туруктуулугуна таасир этүүчү төмөн чыңалуу шарттары
- Локалдуу жылуулукту пайда кылуучу бош байланыштар
Бул шарттардын ар бири жылуулуктун топтолушуна алып келиши мүмкүн жана коргоо реакциясы кечиктирилгенде, изоляциянын күйүү коркунучу бир топ жогорулайт.
Бул контекстте, тез жана тандалма өчүрүү кошумча функция эмес, негизги талап болуп калат.
XUW1 аба өчүргүч көп катмарлуу аныктоо жана үзгүлтүккө учуратуу системасынын айланасында түзүлгөн. Бир туруктуу жол менен реакция кылуунун ордуна, ал учурдагы түрүнө, чоңдугуна жана узактыгына жараша коргоо жүрүм-турумун тууралайт.
Коргоо системасы жалпысынан төмөнкүлөрдү камтыйт:
- Туруктуу ашыкча жүктөөлөр үчүн узак мөөнөттүү коргоо
- аралык бузулуулар үчүн кыска кечигүү коргоо
- Катуу кыска туташуулар үчүн заматта жооп
- агып чыгуу менен байланышкан тобокелдиктер үчүн жер кыртышын аныктоо
Бул этаптар майда термелүүлөр ашыкча өчүрүүлөргө алып келбеши үчүн бирге иштешет, ал эми олуттуу мүчүлүштүктөр дароо изоляцияланат.
Заманбап бөлүштүрүү тармактары көбүнчө түзмөктөрдүн ортосундагы байланышты талап кылат. Ажыраткыч операторлорго жүктүн мүнөздөмөлөрүнүн негизинде коргоо босогосун аныктоого мүмкүндүк берген жөнгө салынуучу орнотууларды жана мониторинг функцияларын колдойт. Бул ийкемдүүлүк ооруканалар, маалымат борборлору жана өндүрүш линиялары сыяктуу маанилүү чөйрөлөрдө үзгүлтүксүздүктү сактоого жардам берет.
Бул этапта, Air Circuit Breaker ролу айкыныраак болот, өзгөчө бир нече өчүргүчтөрдүн ортосунда тандалма координациялоо талап кылынган системаларда жабыр тарткан бөлүмдү гана изоляциялоо керек.
Коргоо реалдуу дүйнөдөгү коопсуздукка кандайча айланганын түшүнүү үчүн жооп жүрүм-турумун практикалык натыйжаларга бөлүү пайдалуу.
| Электр катасынын түрү | аныктоо ыкмасы | Breaker Response | Коопсуздуктун натыйжасы |
| Ашыкча жүктөө | Убакыттын өтүшү менен агым номиналдык босогодон ашат | Узак мөөнөттүү сапар | Кабелдердин ысып кетишинин алдын алат |
| Кыска туташуу | Күтүлбөгөн жерден жогорку токтун көтөрүлүшү | Ыкчам сапар | Жаа жана өрт тутануу коркунучун токтотот |
| Ground Fault | Токтун агып кетүүсүн аныктоо | Башкарылган ажыратуу | шок жана өрт коркунучун азайтат |
| Төмөнкү чыңалуу | Чыңалуу төмөндөшүнө мониторинг | Иштетилген чыгаруу | Жабдуулардын туруктуулугун коргойт |
Бул катмарлуу жооп структурасы ар кандай ката түрлөрүн бир өлчөмгө ылайыктуу өчүрүү менен эмес, тиешелүү убакыт менен чечүүнү камсыздайт.
Заманбап инфраструктурада электр бөлүштүрүү бир бөлмө же система менен чектелбейт. Анын ордуна, ал бир нече кабаттарды, интеграцияланган автоматташтыруу системаларын жана тынымсыз иштеп жаткан жабдууларды камтыйт.
Бийик имараттарда электр вертикалдуу түрдө көтөргүчтөр аркылуу бөлүштүрүлөт. Бир бөлүмдөгү ката тез обочолонбосо, бир нече кабатка таасир этиши мүмкүн. Air Circuit Breaker сыяктуу түзүлүш каталарды локалдаштырууга жардам берип, кеңири таралган өчүрүү же каскаддык бузулуу коркунучун азайтат.
Өндүрүш чөйрөлөрүндө капыстан өчүрүүлөр электрдик каталар сыяктуу эле үзгүлтүккө учурашы мүмкүн. Ошондуктан, коргоо системалары тез жана тандалма болушу күтүлүүдө. Бул тең салмактуулук коопсуздукту биринчи орунга коюу менен бирге операциялык үзгүлтүксүздүктү сактоо үчүн абдан маанилүү.
Коргоо ийри сызыктарын тактоо мүмкүнчүлүгү инженерлерге туруктуу божомолдорго таянбастан, сыныкчы жүрүм-турумун реалдуу жүк профилдери менен дал келүүгө мүмкүндүк берет.
Электр коргоо жабдуулары кадимки жана экстремалдык шарттарда ырааттуу иштеши керек. Ушул себептен улам, дизайнды текшерүү, адатта, IEC 60947-2 жана GB 14048.2 сыяктуу эл аралык таанылган стандарттарга ылайык келет.
Сыноо процесси жалпысынан төмөнкүлөрдү камтыйт:
- Туруктуу жүктөмдө жылуулукка туруктуулукту текшерүү
- Кыска туташуунун үзгүлтүккө учурашын текшерүү
- Механикалык туруктуулук велосипед сыноолору
- Температуранын жана нымдуулуктун өзгөрүүсүндө айлана-чөйрөгө ыңгайлашууну текшерүү
- изоляцияны жана диэлектрдик бекемдикти баалоо
Бул сыноолор жогорку нымдуулук же бийик бийиктикте орнотулган орнотуулар сыяктуу айлана-чөйрөнүн шарттары өзгөрсө дагы, аткаруу туруктуу бойдон кала берет.
The XUW1 аба өчүргүчБул талаптарды эске алуу менен иштелип чыккан, айрыкча, жогорку ток диапазондору менен 660V–690V системаларына чейин иштеген бөлүштүрүү тармактары үчүн.
Электр системалары контролдонуучу лабораториялык шарттарда орнотулбайт. Алар температура, чаң таасири жана нымдуулук деңгээли боюнча ар кандай чөйрөлөрдө иштеши керек.
Типтүү операциялык параметрлерге төмөнкүлөр кирет:
- Айлана-чөйрөнүн температурасынын диапазону -5°Cден +40°Cге чейин
- 2000 метрге чейин бийиктикте
- конденсацияланбаган шарттарда салыштырмалуу нымдуулук 90%ке чейин
- өнөр жай чөйрөлөр үчүн ылайыктуу коргоо деңгээл
- Туруктуу же тартма түрүндөгү конфигурацияларда орнотуу ийкемдүүлүгү
Бул параметрлер коргоо жүрүм-туруму шаардык инфраструктурада же алыскы өнөр жай зоналарында жайгашкан айырмачылыктарына карабастан ырааттуу бойдон кала берээрин камсыздайт.
Мындан тышкары, байланышка даяр интерфейстер заманбап электр тармактарын борборлоштурулган башкаруу стратегияларын колдоо менен автоматташтырылган мониторинг системаларына интеграциялоого мүмкүндүк берет.
Практикалык жүрүм-турумду жакшыраак түшүнүү үчүн бөлүштүрүү кабинетинде жөнөкөйлөштүрүлгөн сценарийди карап көрүңүз:
- Мотор жүктөө акырындык менен номиналдык токтун чегинен ашат
- өчүргүч туруктуу ашыкча жүктөө абалын аныктайт
- Узак мөөнөттүү коргоо убакыт циклин баштайт
- Эгер жүк сакталса, башкарылуучу сапар аткарылат
- Жакынкы схемалар тандалма координациядан улам эч кандай таасир этпейт
Кыска туташууну камтыган башка сценарийде:
- Капыстан токтун көтөрүлүшү аныкталды
- миллисекунд ичинде заматта коргоо триггерлер
- Арктын пайда болушу туруктуу жылуулук пайда боло электе үзгүлтүккө учурайт
- Электр энергиясы жабыркаган тармакка гана берилет
Бул жооп үлгүлөрү катмарлуу коргоо логикасы электрдик өрттүн күчөшү ыктымалдыгын кантип азайтарын көрсөтүп турат.
Электр инфраструктурасы автоматташтырылган сайын, коргоо шаймандары өз алдынча компоненттер болбой калды. Алар азыр мониторинг системалары, алыстан башкаруу платформалары жана болжолдуу тейлөө куралдары менен иштешет.
Air Circuit Breaker байланыш мүмкүнчүлүгүн жана конфигурациялануучу коргоо параметрлерин сунуштоо менен бул өтүүнү колдойт. Бул системанын дизайнерлерине электрдик коргоо жүрүм-турумун статикалык долбоорлоо божомолдоруна караганда реалдуу убакыт режиминдеги оперативдүү маалыматтар менен шайкеш келтирүүгө мүмкүндүк берет.
Татаал электр тармактарында электрдик өрттүн алдын алуу каталар канчалык тез жана так аныкталып, обочолонгонуна көз каранды. Катмарланган коргоо логикасы, ийкемдүү конфигурация жана стандартташтырылган тестирлөө шайкештиги аркылууXUW1 аба өчүргүчталап кылынган чөйрөлөр боюнча бөлүштүрүү коопсуздугун сактоодо структуралык ролду ойнойт. XUCKY Electricтин кеңири инженердик мамилесинин алкагында, ал өнөр жай жана көп кабаттуу тиркемелерде заманбап электрдик тобокелдик шарттарына практикалык жооп берет.
