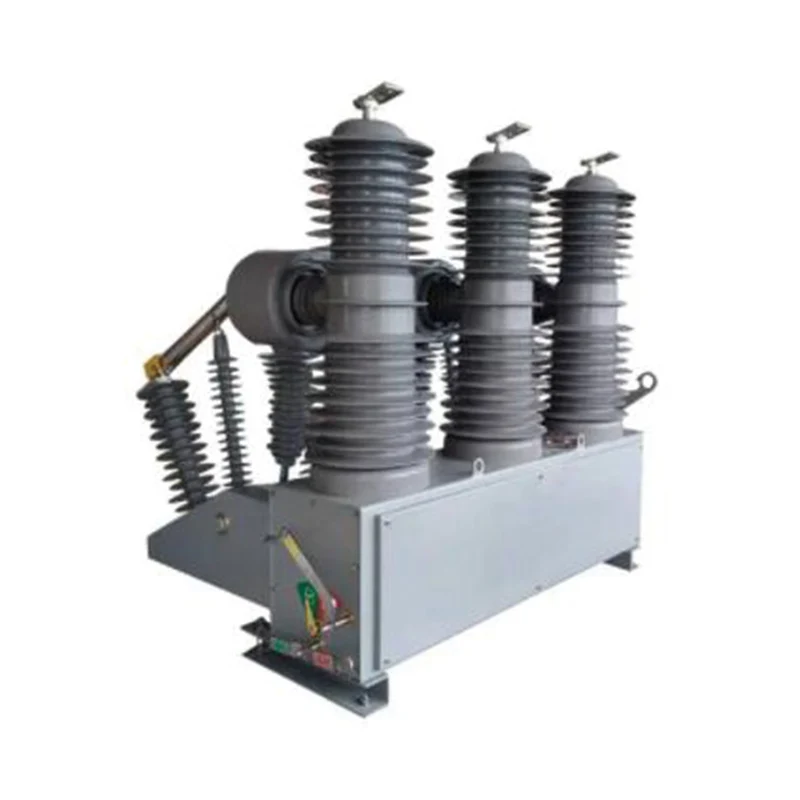

ZW32-40.5 Сырткы HV вакуумдук өчүргүч

◆ ZW32-40.5 сырткы HV вакуумдук өчүргүчтү колдонуу шарттары
1.Абит температурасы: -30 ℃ ~ + 60 ℃;
2.Бийиктик: ≤3000m;
3.Wind ылдамдыгы: ≤34m / с;
4.Булгануу даражасы: ≤IV.
5.Сактоо температурасы: -40 ℃ ~ + 85 ℃.

Сурамжылоо жөнөтүү

Продукт Description

ZW32-40.5 Тышкы HV Vacuum Circuit Breaker (ZW32-40.5F, ZW32-40.5, ZW32-40.5G) уникалдуу иштелип чыккан бир бөлүктөн турган катуу мөөр басылган түркүктү жана өтө ишенимдүү иштөөчү машинанын түзүлүшүн кабыл алат. Аппарат негизинен орто чыңалуудагы аба линиясынын электр тармактарында жүк тогун, ашыкча жүктөө токун жана кыска туташуу токун бөлүү жана бириктирүү үчүн колдонулат.

Үстүнкү вакуумдук өчүргүч – ZW7 вакуумдук өчүргүчтүн ордуна жаңы 35КВ сырттагы жогорку вольттогу вакуумдук өчүргүч. ZW32 - ZW7дин миниатюризациясы, ал коопсуз жана туруктуураак. ZW32-40.5 ошондой эле туруктуу магнит иштетүү механизмин колдоно алат, автоматташтыруу жабдуулары, GPRS, GSM жана башка алыскы байланыш функциялары менен кызматташат, мисалы, алыскы сигнализация, алыстан өлчөө, алыстан жөнгө салуу жана алыстан башкаруу сыяктуу төрт алыскы функцияга жетишүү.

◆ Колдонуу шарттары

1.Абит температурасы: -30 ℃ ~ + 60 ℃;

2.Бийиктик: ≤3000m;

3.Wind ылдамдыгы: ≤34m / с;

4.Булгануу даражасы: ≤IV.

5.Сактоо температурасы: -40℃~+85℃.

◆ Негизги Техникалык Параметрлер

ЖОК.	Items	бирдиги	Нарк
1	номиналдык чыңалуу	кВ	40.5
2	1мин электр жыштыгы чыңалууга туруштук берет	кВ	95
3	чагылгандын импульсуна туруштук берүүчү чыңалуу	кВ	185
4	номиналдык жыштык	Hz	50
5	номиналдык ток	A	630,1250, 1600
6	номиналдык кыска туташуунун үзүү ток	кА	20, 25, 31.5
7	кыска туташуунун номиналдык ток (чоку)	кА	50, 63, 80
8	номиналдык чокусу токко туруштук берет	кА	50, 63, 80
9	4с токко туруштук берет	кА	20, 25, 31.5
10	номиналдык иш ырааттуулугу	S	O-0.1s-CO-3s-CO-6S-60s калыбына келтирүү
11	номиналдык кыска туташуу ток үзүү саны	жолу	30
12	механикалык жашоо	жолу	10000
13	механизм башкаруу чыңалуу	V	AC/DC220
14	экинчи чынжыр 1мин электр жыштыгы чыңалууга туруштук берет	кВ	2
15	ачык байланыштар ортосундагы жол-жоболоштуруу аралык	мм	16±1
16	саякат үстүндө	мм	4±0,5
17	ачуу ылдамдыгы	м/с	1.4-1.8
18	жабуу ылдамдыгы	м/с	0,4-0,8
19	байланышты жабуу учуру	мс	≤5
20	үч фазалык ачуу/жабуу асинхронизми	мс	≤2
21	жабуу убактысы	мс	≤100
22	ачылыш убактысы	мс	≤50
23	салмак	кг	270
