ZW32-24 сериясы тышкы жогорку вольттогу вакуумдук өчүргүч
  • ZW32-24 сериясы тышкы жогорку вольттогу вакуумдук өчүргүчZW32-24 сериясы тышкы жогорку вольттогу вакуумдук өчүргүч

ZW32-24 сериясы тышкы жогорку вольттогу вакуумдук өчүргүч

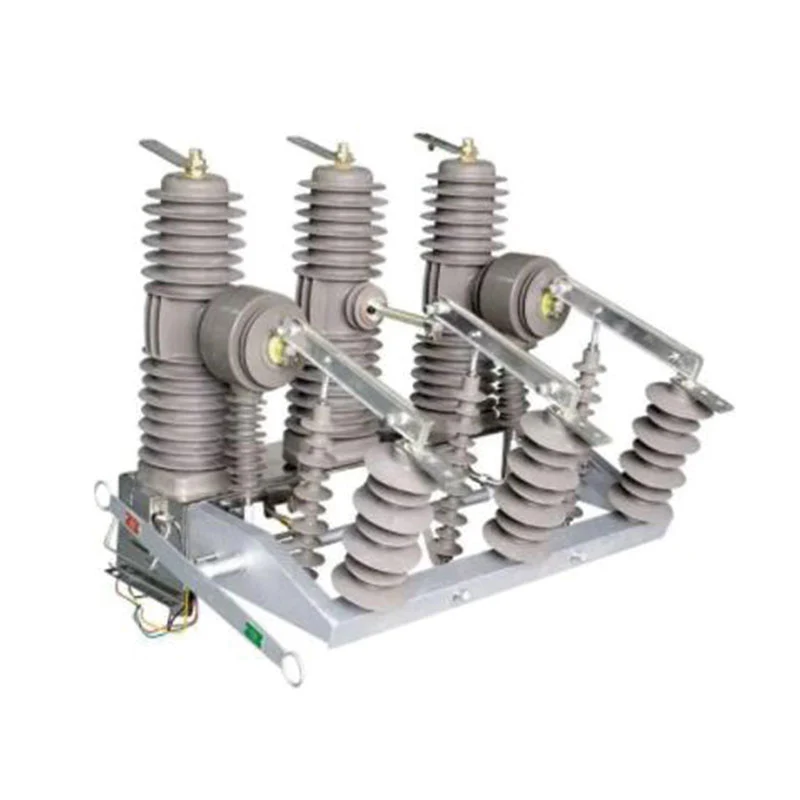

ZW32-24 сериясы тышкы жогорку вольттогу вакуумдук өчүргүч - бул 3 фазалуу AC 50Hz 24KV тышкы өчүргүч жабдуулар.
♦ Орнотуу жолу: устун орнотулган;
♦ Иштөө механизми: жазгы иштөө механизми жана туруктуу магниттик иштөө механизми;
♦ Уюл түрү: бириктирилген уюл;
♦ Колдонуу: тышкы 24кВ көмөкчордон, электр станциясы.
♦ Операция түрү, кол менен, электрдик, алыстан башкаруу.

XUCKY Electric 25 жылдан ашык убакыттан бери Кытайда ZW32-24 сериясынын сырткы жогорку чыңалуудагы вакуумдук өчүргүчтүн (кайра жабуучу) өндүрүүчүлөрү жана камсыздоочулары катары, анын майга батырылган трансформаторунун иштеши IEC60076, GB1094, GB/T6451 ылайык. Ошол эле учурда биздин бөлүштүрүү трансформатору Россияда, Түштүк Азияда, Африкада, Жакынкы Чыгышта жана Түштүк Америкада жогорку сапаты жана жакшы баасы менен чоң кадыр-баркка ээ болду. Биз настройка жана техникалык колдоо көрсөтөбүз. Конкурстук баалар жана бардык техникалык колдоолор үчүн биз менен байланышуудан тартынбаңыз!

♦ Орнотуу жолу: устун орнотулган;

♦ Иштөө механизми: жазгы иштөө механизми жана туруктуу магниттик иштөө механизми;

♦ Уюл түрү: бириктирилген уюл;

♦ Колдонуу: тышкы 24кВ көмөкчордон, электр станциясы.

♦ Операция түрү, кол менен, электрдик, алыстан башкаруу.


Продукт стандарттары

♦ IEC62271-100 Жогорку вольттогу бөлүштүргүч жана башкаруучу түзүлүш 100-бөлүк: AC өчүргүчтөр

♦ GB1984 Жогорку вольттогу AC өчүргүчтөр

♦ GB/T11022 Жогорку вольттогу коммутаторлор жана башкаруучу түзүлүштөр үчүн жалпы мүнөздөмөлөр

Стандарттар

♦ JB/T 3855 Жогорку вольттогу AC вакуумдук өчүргүчтөр

♦ DL/T402 Жогорку вольттогу AC өчүргүчтөрдүн спецификациясы


Экологиялык шарттар

♦ Айлана-чөйрөнүн температурасы: -35°C 〜+40°C;

♦ Бийиктиги: <2000м;

♦ Шамалдын ылдамдыгы < 35 м/с;

♦ Жер титирөөнүн күчү: <8 деңгээл;

♦ Ыплас деңгээл: IV;

♦ Орнотуу жерлери: Өрт, жарылуу коркунучу жок же олуттуу кир.


Негизги техникалык параметрлери

Жок

пункт

бирдиги

Нарк

1

Номиналдуу чыңалуу

кВ

24

2

Номиналдуу ток

A

630/1250

3

Номиналдуу жыштык

Hz

50

4

Номиналдуу жылуулук ток

кА

20/25

5

Номиналдуу кыска туташуу токтун үзүлүүсү

кА

20/25

6

Номиналдуу динамикалык ток (чоку)

кА

50/63

7

Номиналдуу кыска туташуудагы жабуу ток (чоку)

кА

50/63

8

Термикалык туруктуулук убактысы

s

4

9

Номиналдуу иштөө ырааттуулугу

Times

O-0,3S-CO-1 80S-CO

10

1 мүн. кубаттуулук жыштыгына туруштук берүүчү чыңалуу (фазалар аралык, жер/жарык)

кВ

65

Чагылгандын импульсуна туруштук берүүчү чыңалуу (чоку) (фазалар аралык, жер/жарык)

125

Экинчи чынжыр 1мин электр жыштыгы чыңалууга туруштук берет

2


Жок

пункт

бирдиги

Нарк

11

Механикалык жашоо

Times

10000

12

Номиналдуу кыска туташуудагы үзүлүүчү токтун үзүлүү убактысы

Times

30

13

Номиналдуу чынжырдын үзүлүү убактысы

Times

10000

14

Байланыш аралык

мм

12±1

15

Саякаттан ашык

мм

3±1

16

Фазалар аралык борбор аралык

мм

380±1,5

17

Үч фазалык жабуу жана ачуу асинхронизми

мс

≤2

18

Байланыш жабылып чыгуунун узактыгы

мс

≤2

19

Жабуу убактысы

мс

25 〜80

20

Ачылыш убактысы

мс

23 〜50

21

Орточо ачуу ылдамдыгы

м/с

1.1-1.7

22

Орточо жабуу ылдамдыгы

м/с

0,5-0,9

23

Негизги өткөргүч чынжырдын каршылыгы

мΩ

≤80


Жалпы структура чийме жана орнотуу өлчөмү (бирдик: мм)

1. Жогорку чыгуучу линия терминалы

2. үзгүлтүккө учураткыч

3. Изоляциялоочу түтүк

4. Төмөнкү чыгуучу линия терминалы

5. Өткөргүч клип

6. Ийкемдүү байланыш

7. Изоляциялоочу рычаг

8. Контакттуу басым пружинасы

9. Ачылыш жазы

10. Айдоо

11. Механизмдин чыгуучу вал

12. Иштөө механизми

13. Механизм кутучасы

14. Ток трансформаторунун звеновою


1. Иштөө туткасы

2. Негизги валды ажыратыңыз

3. Автоматтык өчүргүч кол менен ачуу/жабуу туткасы

4. Энергияны сактоочу туткасы

5. ачуу/жабуу көрсөткүчү

6. Электр өткөргүч вилка

7. Ток трансформатору

8. изолятор

9. Изоляциялоочу рамка

10. Изоляциялоочу рычаг

11. Кирүүчү линия терминалы

12. Бычакты ажыратыңыз

13. Чыгуучу линия терминалы

14. Автоматтык өчүргүч


Орнотуу жолдору (бир уюл/кош уюл)

Продукт стандарттары

♦ IEC62271-100 Жогорку вольттогу бөлүштүргүч жана башкаруучу түзүлүш 100-бөлүк: AC өчүргүчтөр

♦ GB1984 Жогорку вольттогу AC өчүргүчтөр

♦ GB/T11022 Жогорку вольттогу коммутаторлор жана башкаруучу түзүлүштөр үчүн жалпы мүнөздөмөлөр

♦ JB/T 3855 Жогорку вольттогу AC вакуумдук өчүргүчтөр

♦ DL/T402 Жогорку вольттогу AC өчүргүчтөрдүн спецификациясы


Экологиялык шарттар

♦ Айлана-чөйрөнүн температурасы: -40°C~+40°C;

♦ Бийиктиги: <1000м;

♦ Шамалдын максималдуу ылдамдыгы 10км/саат, шамалдын минималдуу ылдамдыгы номиналдык деңгээлде (132/230кв) 3,2км/саат;

♦ Жер титирөөнүн күчү: <8 деңгээл;

♦ Минималдуу номиналдык сүзүү аралыгы: 31мм/кВ;

♦ Абанын булгануу даражасы: IV класс.


Негизги техникалык параметрлери

Жок

пункт

бирдиги

Нарк

1

Номиналдуу чыңалуу

кВ

40.5

e

Рейтингдүү изоляция деңгээли

1 мүнөт кубаттуулук жыштыгы Кургак сыноо (сынык, фаза аралык, жерге) Нымдуу сыноо (жерге, тышкы изоляция)

кВ

95

85

Чагылгандын импульсуна туруштук берүүчү чыңалуу (чоку)

185

3

Номиналдуу ток

A

1250, 1600, 2000,

2500

4

Номиналдуу кыска туташуу токтун үзүлүүсү

кА

20, 25, 31.5


Жок

пункт

бирдиги

Нарк

5

Номиналдуу кыска туташуу токту (чоку)

кА

50, 63, 80

6

Номиналдуу чокусу токко туруштук берет

кА

50, 63, 80

7

Кыска убакытка туруштук берет

кА

20, 25, 31.5

8

Номиналдуу иштөө ырааттуулугу


O-0.3S-CO-180S-CO

9

Номиналдуу кыска туташууну үзүүчү токтун үзүлүүчү саны

жолу

20

10

Номиналдуу кыска туташуу узактыгы

s

4

11

Үзүү убактысы

s

≤0,09

12

Механикалык жашоо

жолу

10000

13

Жаңы чыгарылган вакуумдук үзгүч

Ps

≤1,33×10-3

20 жылдык сактоо убактысынын ичинде вакуумдук үзгүч

<6,6×10-2

14

Автоматтык өчүргүчтүн таза салмагы

кг

800

15

Ачык байланыштар ортосундагы боштук

мм

22±2

16

Байланыш саякат

мм

4±1

17

Орточо ачуу ылдамдыгы

м/с

1.4-1.7

18

Орточо жабуу ылдамдыгы

м/с

0,4-0,7

19

Байланышты жабуу учуру

мс

≤3

20

Фазалар аралык ачуу жана жабуу синхронизми

мс

≤2

21

Жабуу убактысы

мс

50≤t≤200

22

Ачылыш убактысы

мс

30≤t≤60

23

Ар бир фаза негизги чынжыр DC каршылык (CT ички каршылык камтыбайт)

мΩ

≤100

24

Динамикалык жана белгиленген контакттуу кумулятивдүү жоондуктун эскиришине жол берилген

мм

3

25

Номиналдуу байланыш басымы

N

2500±200


Жалпы структура чийме жана орнотуу өлчөмү (бирдик: мм)

♦ Каптал механизм түрү


♦ Орточо механизм түрү




Hot Tags: ZW32-24 сериясы тышкы жогорку чыңалуудагы вакуумдук өчүргүч, Кытай, өндүрүүчү, камсыздоочу, фабрика
