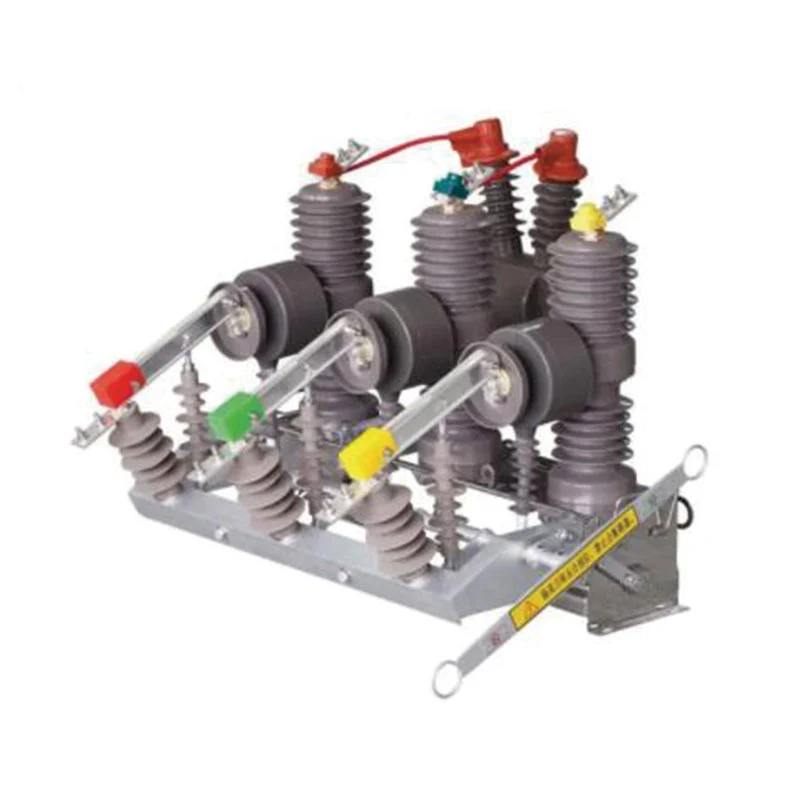

  • ZW32-12 Тышкы вакуумдук өчүргүчZW32-12 Тышкы вакуумдук өчүргүч

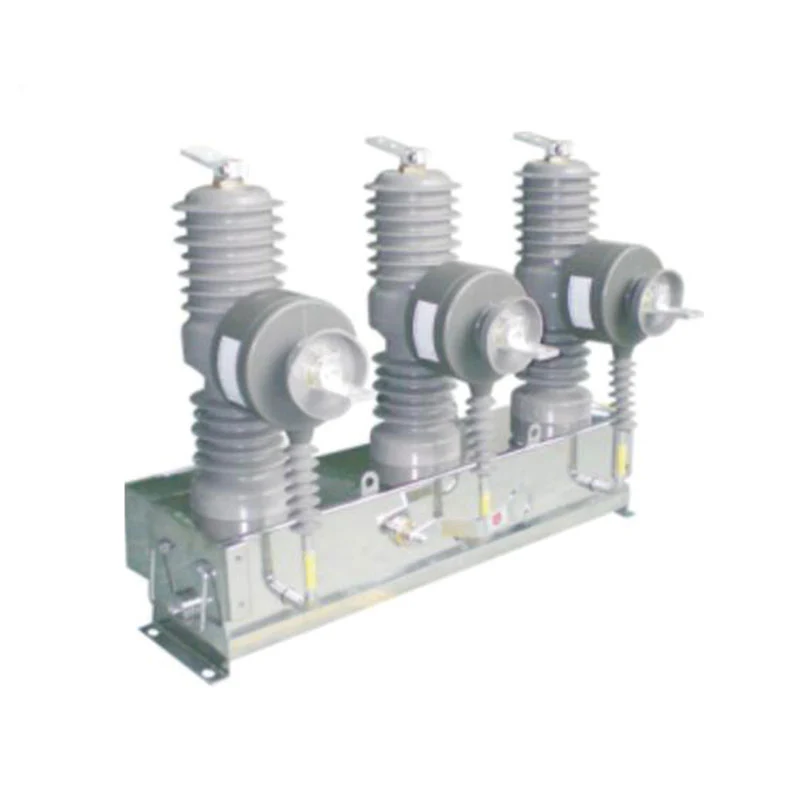

  • ZW32-12 Тышкы вакуумдук өчүргүчZW32-12 Тышкы вакуумдук өчүргүч

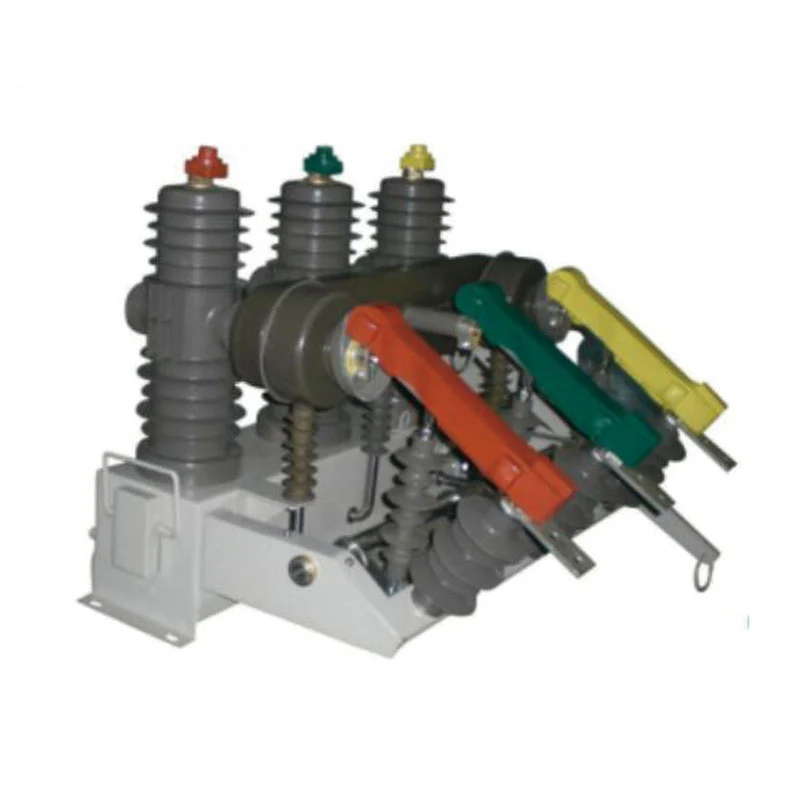

  • ZW32-12 Тышкы вакуумдук өчүргүчZW32-12 Тышкы вакуумдук өчүргүч

ZW32-12 Тышкы вакуумдук өчүргүч

ZW32-12 сырткы вакуумдук өчүргүч (мындан ары "вакуумдук өчүргүч") - бул үч фазалуу AC 50 Гц тышкы жогорку чыңалуудагы коммутатор, негизинен айылдык жана шаардык тармактын 10КВ тышкы бөлүштүрүү системасында ачык же жабык катары колдонулат. жүк ток, ашыкча жүк ток жана кыска туташуу ток, ошондой эле башка ушул сыяктуу жерлерде колдонулушу мүмкүн. ZW32-12 сырткы вакуумдук өчүргүч улуттук GB 1984-2003, IEC62271-100 "AC жогорку чыңалуу автоматтык өчүргүч" жана GB / T11022-1999 "Жогорку чыңалуудагы коммутаторлор жана башкаруу жабдуулары үчүн жалпы техникалык талаптарга" жооп берет.

XUCKY Electric Кытайда 25 жылдан ашык убакыттан бери ZW32-12 сырткы вакуумдук өчүргүчтү өндүрүүчүлөр жана жеткирүүчүлөр катары, анын майга чөмүлгөн трансформаторунун иштеши IEC60076, GB1094, GB/T6451 ылайык. Ошол эле учурда биздин бөлүштүрүү трансформатору Россияда, Түштүк Азияда, Африкада, Жакынкы Чыгышта жана Түштүк Америкада жогорку сапаты жана жакшы баасы менен чоң кадыр-баркка ээ болду. Биз настройка жана техникалык колдоо көрсөтөбүз. Конкурстук баалар жана бардык техникалык колдоолор үчүн биз менен байланышуудан тартынбаңыз!


Продукцияга сереп салуу


ZW32-12 тышкы вакуумдук өчүргүч (мындан ары "вакуумдук өчүргүч") - бул үч фазалуу AC 50Гц тышкы жогорку чыңалуудагы коммутатор, негизинен айылдык жана шаардык тармактын 10кВ тышкы бөлүштүрүү системасында ачык же жабык катары колдонулат. жүк ток, ашыкча жүк ток жана кыска туташуу ток, ошондой эле башка ушул сыяктуу жерлерде колдонулушу мүмкүн. ZW32-12 сырткы вакуумдук өчүргүч улуттук GB 1984-2003, IEC62271-100 "AC жогорку чыңалуу автоматтык өчүргүч" жана GB / T11022-1999 "Жогорку чыңалуудагы коммутаторлор жана башкаруу жабдуулары үчүн жалпы техникалык талаптарга" жооп берет.


Модел жана мааниси


Кадимки айлана-чөйрөнүн абалы

1. Айланадагы абанын температурасы: -40°C~+40°C;

2. Бийиктиги: 2000м ашык эмес;

3. Айланадагы аба чаң, түтүн, жегич газдар, буу же туздуу туман менен булганышы мүмкүн;

4. Шамалдын ылдамдыгы 34м/с ашпайт (цилиндрдик беттеги 700Па барабар);

5. Бөлүштүрүүчү түзүлүштөрдөн жана башкаруучу аппаратурадан титирөө же жердин кыймылы анча чоң эмес;

6. Булгануу даражасы: III даража;

7. Тышкы вакуумдук автоматтык өчүргүч жогоруда көрсөтүлгөн эрежелерден айырмаланып, кадимки колдонуу шарттарында колдонулушу мүмкүн. Бул учурда, колдонуучу өндүрүүчү менен кеңешип, ошол эле пикирге ээ болушу керек.

8. Эгерде жогорудагы нормалдуу пайдалануу шарттарынан ашып кетсе, колдонуучу өндүрүүчү менен сүйлөшүүлөрдү жүргүзөт.


Структура өзгөчөлүктөрү

1. сыныкчы үч фазалуу пост түзүмүн колдонот, анын бузулушу туруктуу жана ишенимдүү. Анын күйүү жана жарылуу коркунучу жок. Ал эч кандай тейлөөнү талап кылбайт. Ошондой эле кичинекей көлөмү, жеңил салмагы жана узак кызмат мөөнөтү бар, ж.б.

2. сыныкчы толугу менен жабык конструкцияны колдонот, андыктан анын аба өткөргүчтүгү жакшы, бул нымдуу далилдүү жана нымдуу-далил көрсөткүчтөрдү жакшыртууга салым кошот. Айрыкча, катуу суук жана нымдуу аймактарга ылайыктуу.

3. Мамы жана үч фазалуу учурдагы трансформатор импорттук сырткы катуу жылуулоо эпоксид чайыр, эпоксид чайыр же органикалык кремний резина катуу жылуулоо ички аутсорсинг кабыл алат; Жогорку жана төмөнкү температурага каршылык, УК каршылык, карылык каршылык, ж.б.

4. Иштөө механизми жазгы иштөө механизминин миниатюризациясын кабыл алат, энергияны сактоочу мотор күчү аз, энергияны аз керектөөнү жабуу пункттары; Чыныгы кыймылды берүү режимин колдонуу менен берүү, аз сандагы курамдык бөлүктөр, жогорку ишенимдүүлүк. Аймактык мекемелердин иштөө механизмин пломбалоо, коррозиянын иштөө механизминин көйгөйлөрүн чечүү, мекемелердин ишенимдүүлүгүн жогорулатуу.

5. Ажыраткычты күйгүзүү жана өчүрүү кол менен же электрдик операция жана алыстан башкарылуучу операция менен жүргүзүлүшү мүмкүн. Ал контроллер менен бирге автоматташтырылган электр энергиясын бөлүштүрүүгө жете алат. Ал ошондой эле кокустук контроллери менен кокустук машинаны жана сегменттик машинаны түзө алат.

6. Ажыраткычты эки фазалуу же үч фазалуу КТ, ашыкча ток үчүн автоматтык өчүрүү коргоосу жана маалыматты талдоо үчүн акылдуу контроллер орнотсо болот. Кардарлардын талабына ылайык, аны CT өлчөө менен орнотсо болот.

7. Үч фазалуу тандемдик диск менен изоляциялык өчүргүчтү өчүргүч үчүн орнотууга болот. Ал изоляциялоочу өчүргүч өчүрүлгөндө ачык көрүнүп турган сыныктарга ээ жана тышкы вакуумдук өчүргүчтүн корпусунун ортосунда туура эмес иштөөгө каршы блокировкалоочу түзүлүшкө ээ. Сырттагы вакуумдук өчүргүч жабылган абалда болгондо, изоляциялоочу ачкычты ачууга жана жабууга болбойт; сырткы вакуумдук өчүргүчтү изоляциялоочу бычак толугу менен жабылганда же толук ачылганда гана иштетүүгө болот. Чектөөчүнүн пост изолятору орнотулган. Тейлөө оңой жана коопсуз.


1. Негизги техникалык параметрлер

Жок.

аты

бирдиги

Маалыматтар

1

Номиналдуу чыңалуу

кВ

12

2

Номиналдуу изоляция деңгээли

Кубат жыштыгы туруштук чыңалуу (1мин)

кВ

42

Чагылгандын импульсу чыңалууга туруштук берет

кВ

75

3

Номиналдуу жыштык

Hz

50

4

Номиналдуу ток

A

630, 1250

5

Номиналдуу үзүлүүчү ток

кА

12.5, 16, 20

6

Кыска туташуунун номиналдык тогу (Пик)

кА

31,5, 40, 50

7

Номиналдуу чокусу токко туруштук берет

кА

31,5, 40, 50

8

Кыска убакытка туруштук берет

кА

12.5, 16, 20

9

Номиналдуу кыска туташуу узактыгы

s

4

10

Номиналдуу кыска туташуу токунун үзүү убактысы

жолу

30

11

Номиналдуу операция ырааттуулугу


O-0.3s-CO-180s-CO

12

Механикалык туруктуулук

жолу

10000

13

Ашыкча ток чыгаруунун номиналдык агымы

A

5

14

экинчи чынжыр 1мин күч жыштыгы туруштук чыңалуу

V

2000

15

Туруктуу жана кыймылдуу контакттардын кийүү калыңдыгы

мм

3

16

Салмагы

кг

103/138 (изолятор менен)


2. Автоматтык өчүргүчтүн монтаждоо параметри

Жок.

аты

бирдиги

Маалыматтар

1

Байланыш саякат

мм

2±0,5

2

Ачык байланыштар ортосундагы боштук

мм

9±1

3

Орточо жабуу ылдамдыгы

м/с

0,6±0,2

4

Орточо ачуу ылдамдыгы

м/с

1,2±0,2

5

Жабуудагы жылдырылып жаткан байланыштын секирүү убактысы

мс

≤2

6

Үч фазалуу байланыштар синхронизмди жабуу

мс

≤2

7

Үч фазалуу байланыштар синхронизмди ачат

мс

≤2

8

Ар бир фазанын негизги схемасынын каршылыгы

изоляторсуз

мΩ

<80

изолятор менен

мΩ

<130

9

Уюлдардын ортосундагы борбор аралык

мм

280~340


3. КТБ пружинанын иштөө механизминин негизги техникалык параметрлери

Жок.

аты

Номиналдуу чыңалуу (V)

Номиналдуу ток (A)

Кадимки иштөө диапазону

1

Ачуучу спираль

DC24

7

DC65% же AC85% ~ 120% номиналдык чыңалууда ишенимдүү өчүрүү, эгер номиналдык чыңалуу 30% дан аз болсо, өчүрүү мүмкүн эмес

DC110

5

DC220

1.8

AC220

3.5

2

Жабуу катушкасы

DC24

7

DC80% же AC85% ~ 110% номиналдык чыңалууда ишенимдүү өчүрүү

DC110

5

DC220

1.8

AC220

3.5

3

Ашыкча ток өчүрүү катушкасы

5

90% номиналдык ток менен иштебей,

110% номиналдык ток менен иштебей калышы мүмкүн

4

Заряддоо мотору

Номиналдуу чыңалуу: DC/AC220V

Номиналдуу кубаттуулугу: 40W

85% ~ 110 номиналдык чыңалууда ишенимдүү иштөө

5

Заряддоо убактысы

<10с


4. 1-таблица, 2-таблица талаптарын аткаруудан тышкары, изоляциялык өчүргүч менен ZW32 сырткы вакуумдук автоматтык өчүргүч 4-таблицадагы талаптарга жооп бериши керек.

Жок.

аты

бирдиги

Маалыматтар

1

Номиналдуу чыңалуу

кВ

12

2

Номиналдуу изоляция деңгээли

Кубат жыштыгы туруштук чыңалуу (1мин)

кВ

42

Чагылгандын импульсу чыңалууга туруштук берет

кВ

75

3

4s кыска убакытка туруштук берет

A

20

4

Кол менен иштөө моменти

N·m

≤200

5

Байланыш бычактын ордун алмаштыруу

мм

2

6

Изоляция сыныктарынын аралыгы

мм

≥200

7

Өткөргүч бөлүктөн жерге чейин изоляциялык аралык

мм

≥200


Иштөө принциби

1. Механизмдин кол менен иштөө принциби

■ Жабуу операциясы: биринчиден энергияны сактоо үчүн энергияны сактоочу тутканы тартыңыз жана колдонулган иштөө моменти кичинеден чоңго чейин көбөйөт. Жабуу пружинасы орто моменттен өткөндө, жабылуучу пружина энергияны бөлүп чыгарат, ал энергия сактоо системасын саат жебесине каршы айланууга үндөйт жана колду айлантууга түртөт. Айдоо вал сырткы вакуумдук автоматтык өчүргүчтү жаап, ошол эле учурда бөлүнгөн кол автоматтык өчүргүчтү жабылуучу абалга келтирүү үчүн ачылуучу жарым стволду кармайт. Механизм жабылуу абалында болгондо, камера жана айлануучу валдын жеңи ажыратылат жана механизмди кайра жабууга болбойт.

■ Ачуучу операция: өчүргүч жабылгандан кийин, ачуу туткасын тартыңыз же ток күчөп кетүүгө каршы түзүлүштүн жөндөө маанисинен ашып кеткенде, ашыкча ток катушкасы айдалат, экөө тең тормоздун жарым огуна айланып, ачуучу колду ачат. , жана берүү таяк пружинанын диск астында автоматтык өчүргүч ачылышын кылат.


2. Мотор механизминин принциби

■ Энергияны сактоо операциясы: энергияны сактоо туткасын тартуу же энергияны сактоо кыймылдаткычы айланып, камера кыймылдаткычтын астына айланып, жабылуучу пружина акырындык менен узартылат. Пружина өткөндөн кийин камераны жайгаштыруучу мүчө кармап турат жана мындан ары айланбайт. Жабуу абалына даярданууда; ошол эле учурда камера жана жетектөөчү вал ажыратылгандыктан, механизм кайра энергияны топтой албайт.

■ Жабуу операциясы: Энергияны сактоо аяктагандан кийин, кол менен жабуу туткасын тартыңыз же жабылуучу жарым валды айлантуу үчүн жабуу катушкасына чыңалуу колдонуңуз. Жабуучу кол жана жабылуучу жарым вал ачылат, ал эми жабылуучу пружина берүү валынын кыймылдашы үчүн энергияны бөлүп чыгарат. Сырттагы вакуумдук өчүргүч жабылып, ачылуучу пружина сакталат. Механизм жабылуу абалында болгондо, энергияны сактоо операциясы кайрадан аткарылып, жабылуучу пружина кайрадан узартылат. Пружина ортосунан өткөндөн кийин, механизмдин кокусунан тормозду жаап калбашы үчүн блокировкалоочу түзүлүш менен жабылуучу жарым ствол бүктөлөт. Энергияны сактоонун жабык абалында механизм "O-0.3S-CO" кайра жабуу операциясына жетише турган кайра жабылуучу абалда болот.

Ачуу операциясы: Тышкы вакуумдук өчүргүч жабылгандан кийин, суб-дарбаза туткасы тартылат же суб-дарбаза катушкасына чыңалуу колдонулат, же линия агымы каршы коюлган мааниден ашып кеткенде ашыкча ток катушкасы айдалат. -суб-дарбазасы жарым ствол менен айланып, ачылып тургандай, токтун ылдамдыгы түзүлүш. Сырткы вакуумдук өчүргүчтү ачуу үчүн кол боштондукка чыгарылат жана берүү рычагы ачылуучу пружина менен ачылат.

Эскертүү: Иштеп жаткан механизмдин ашыкча ток катушкасы кыска мөөнөттүү иштөө системасы болуп саналат жана аны көпкө колдонууга болбойт.

Ашыкча ток коргоо жана механизм башкаруунун электрдик схемалык схемасы сүрөттө көрсөтүлгөн өчүргүчтүн


3. (Эскертүү: өчүргүчтүн экинчи электр өткөргүч схемасынын негизинде)


Контур жана орнотуу өлчөмү

1. Автоматтык өчүргүчтүн контурдук өлчөмү (КТсыз)


2. Автоматтык өчүргүчтүн контур өлчөмү (КТ менен)


3. Изолятору бар автоматтык өчүргүчтүн (КТ менен) контур өлчөмү


4. Изолятору бар автоматтык өчүргүчтүн (КТсыз) контур өлчөмү


5. Монтаждоо тешикинин өлчөмү изолятор менен автоматтык өчүргүчтүн (КТсыз).


6. Монтаждоо тешикинин өлчөмү изолятор менен автоматтык өчүргүчтүн (КТ).


7. Автоматтык өчүргүчтү орнотуу схемасы


Орнотуу жана тейлөө

1. Оператор продуктунун иштеши, орнотуу жана жөндөө жана техникалык тейлөө боюнча алдын ала түшүнүккө ээ болушу керек. Ал иш учурундагы көйгөйлөрдү жазып, керек болгондо өндүрүүчүгө билдирүүгө тийиш.

2. Тышкы вакуумдук өчүргүч орнотуудан мурун визуалдык текшерүүдөн өтүшү керек. Изоляция гильзасынын бузулганын, ачык-жабуу жана сактоо көрсөткүчүндө агып кетүүнүн бар-жоктугун, коробка деформацияланган же бузулбаганын текшериңиз. Текшерүүдөн кийин буюм 4 м бийиктиктен жогору мамыларга орнотулушу керек. Изолятору бар автоматтык өчүргүч орнотулганда изолятор менен өчүргүчтүн ортосундагы механикалык блокировканын тактыгын текшерүү керек.

3. Продукцияны ишке киргизүүдөн мурун, ар бир иштеп жаткан элементтин номиналдык чыңалуусу жана номиналдык агымы иш жүзүндөгү кырдаалга дал келеби же жокпу, кылдат текшериңиз. Механизм кыймылдардын туура экендигин текшерүү үчүн колдонулат.

4. Заводдук текшерүү учурунда автоматтык өчүргүчтүн параметрлери жөнгө салынды. Колдонуучулар текшерүү үчүн машинаны күйгүзүүгө милдеттүү эмес. Чыңалууга туруштук берүү сыноосу талап кылынгандан кийин, аларды орнотууга болот.

5. Тышкы вакуумдук өчүргүч бир уюл же кош уюл менен тургузулган болот. Автоматтык өчүргүчтөр атайын темир рамаларга жылмакай жана бекем орнотулушу керек.

6. Продукт автоматтык өчүргүчтүн иштеши нормалдуу экендигин текшерүү үчүн үзгүлтүксүз текшерилет. Изолятору бар сырттагы вакуумдук өчүргүч үчүн изолятор жылына эки жолу текшерилет жана изолятор менен автоматтык өчүргүчтөрдүн ортосундагы механикалык блокировкалоонун нормалдуу экендиги жана кыймылдуу бөлүктөргө бир аз май куюлганы текшерилет.


Ташуу, кабыл алуу жана сактоо

■ Транспорт

Ташуу учурунда бүт продукт бекитилүүчү жабык кутуга салынышы керек. Ташуу процессинде эч кандай бурулуш жана кыйшаюу кабыл алынбашы керек. Сырттагы вакуумдук өчүргүчтүн корпусун көтөрүп жатканда, кутуга илинип турган төрт шакек эпоксиддүү изоляциялоочу цилиндрди түздөн-түз көтөрө албайт. Качан сырткы вакуумдук өчүргүч изолятор менен, тартылуу борбору обочолонуучу которгучтун капталына жантайып, аны көтөрүүдө жай жүргүзүлүшү керек.


■ Кабыл алуу

Тышкы вакуумдук өчүргүчтү алгандан кийин колдонуучу төмөнкүдөй кабыл алуу иштерин аткарат:

1) Пакеттин бузулган же бузулбаганын текшерүү;

2) документтердин жана аксессуарлардын буюмдун таңгактоо баракчасына ылайык толук экендигин текшерүү;

3) Сырткы вакуумдук өчүргүчтүн пластинкасындагы техникалык параметрлерди текшериңиз жана продукциянын сертификаты буйрутма талаптарына жооп берет.


■ Сактоо

Сырттагы вакуумдук өчүргүч кургак, желдетилген, нымдан корголбогон, соккудан жана зыяндуу газдардын инфильтрациялык бөлмөсүндө сакталышы керек. Узак мөөнөттүү сактоодо айлана-чөйрө талаптарга жооп береби же жокпу текшериңиз. Таңгактоо, таңгактан чыгаруу жана сактоо кургак бөлмөдө жүргүзүлүшү керек жана продуктылар менен компоненттердин толук жана шайкештигин текшерүү керек.


Жалпы каталар жана көйгөйлөрдү чечүү

Жок.

Ийгиликсиздик феномени

Ийгиликсиздиктин себеби

Проблемаларды чечүү

1

Иштөө механизми энергияны сактай албайт

1. Энергияны сактоочу булак энергияны сактоо абалында;

2. Энергияны сактоо кыймылдаткычында электр энергиясы жок;

3. Иштөө механизми кол менен иштегенде автоматтык өчүргүч жабылган абалда болот.

1. өчүргүчтү жабуу;

2. Электр кубатына туташуу туура экендигин текшериңиз жана электр булагына туташтырыңыз.

3. Ачык өчүргүч.

2

Жабуу мүмкүн эмес

1. өчүргүч энергия сакталбаган абалда.

2. Азыртадан эле жабуу абалында;

3. Башкаруучу күч жок.

1. Энергияны сактоо;

2. Ачык өчүргүч;

3. Башкаруучу кубат туташуу туура экендигин текшерип, кубат менен жабдууну туташтырыңыз.

3

Ачылышы мүмкүн эмес

1. Ачуучу катушка ток жок;

2. Ачык абалда болгон;

1. Ток булагын туташтырыңыз;

2. Автоматтык өчүргүчтү жабыңыз.

4

Изоляция которгучу туура ачылып жана жабылбайт

Бөлгүч жабылган абалда жана блокировка бошотула элек.

Бөлгүчтү ачып, блокировканы бошотуңуз

5

Ашыкча ток коргоосу жок

1. КТ катышы өтө чоң;

2. Автоматтык өчүргүч ток трансформаторлору менен жабдылган эмес.

1. Линиянын кубаттуулугуна ылайыктуу катышты тандаңыз;

2. Ажырткычтагы КТны кайра конфигурациялаңыз.

Эскертүү: Эгерде башка мүчүлүштүктөр бар болсо же жогоруда айтылган кемчиликтерди жоюу мүмкүн болбосо, биздин сатуудан кийинки кызматыбызга кайрылыңыз.
