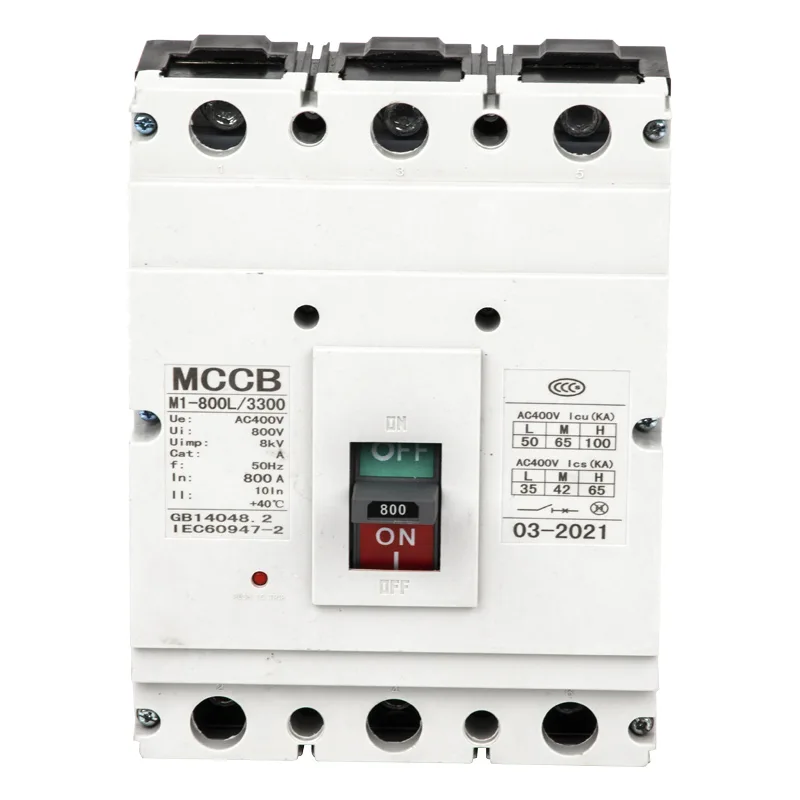

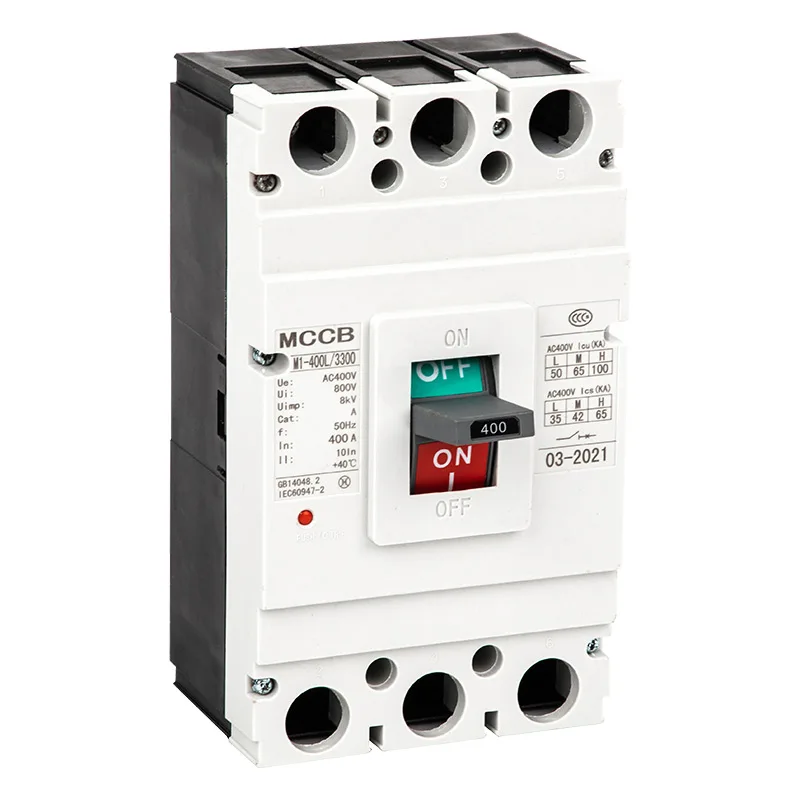

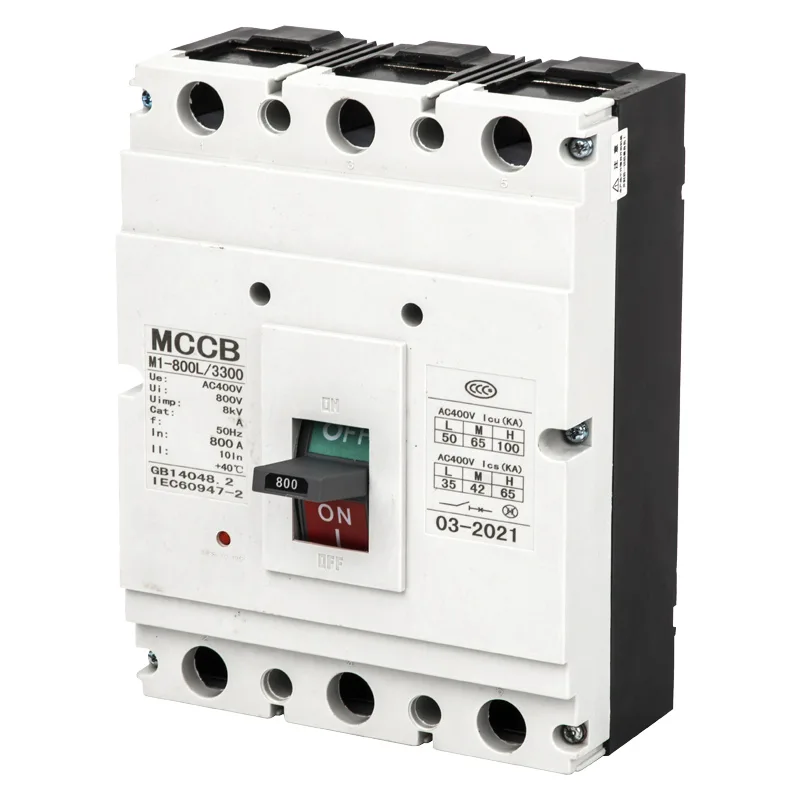

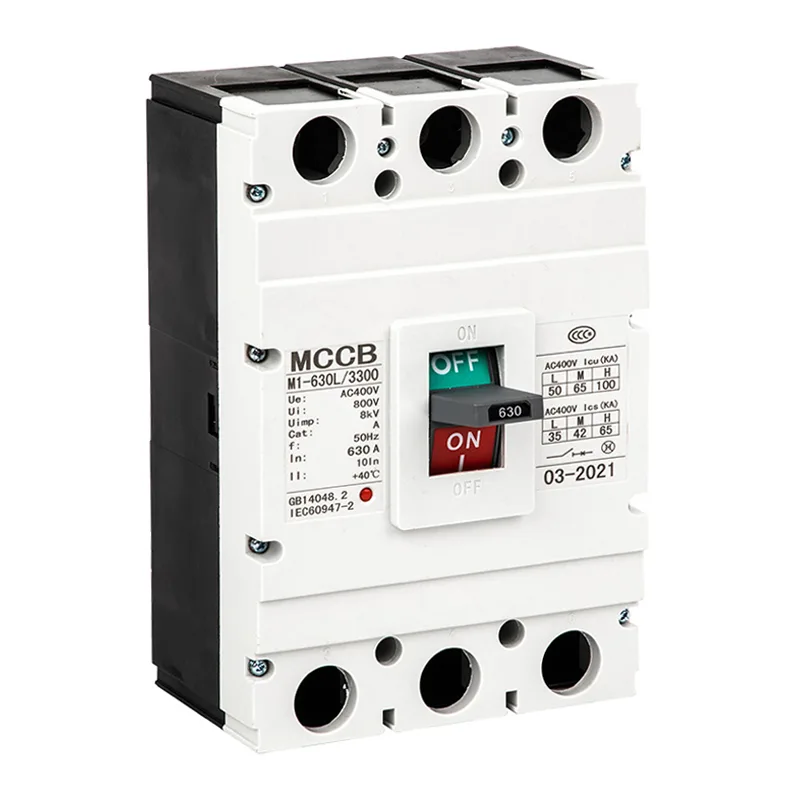

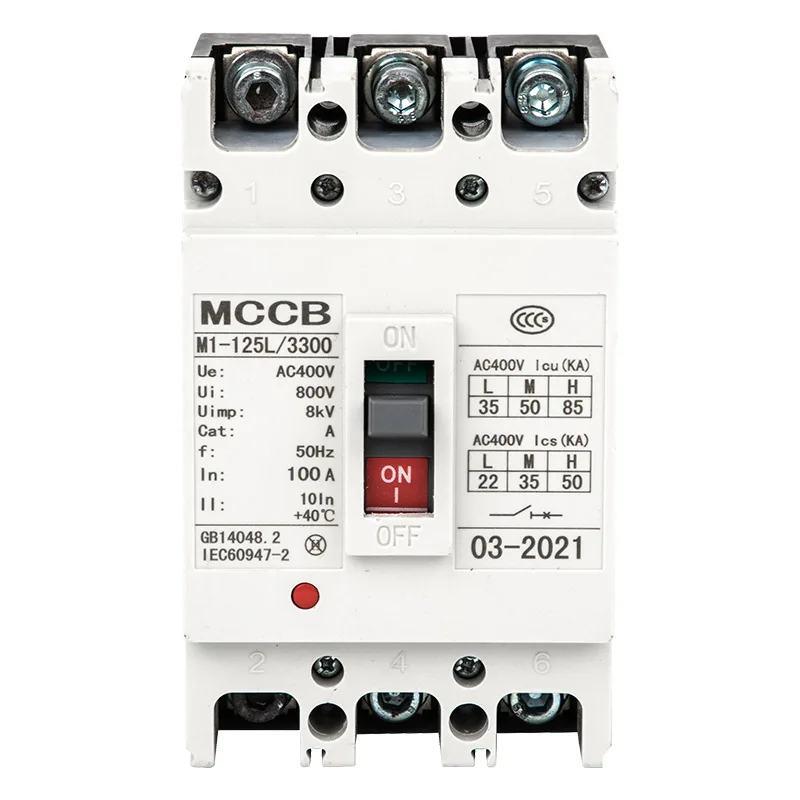

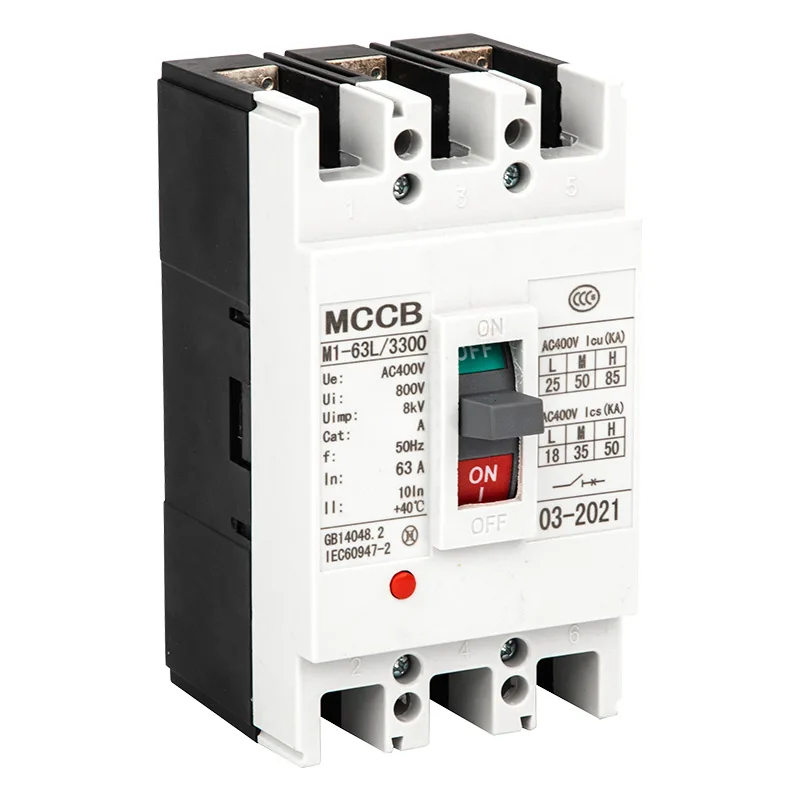

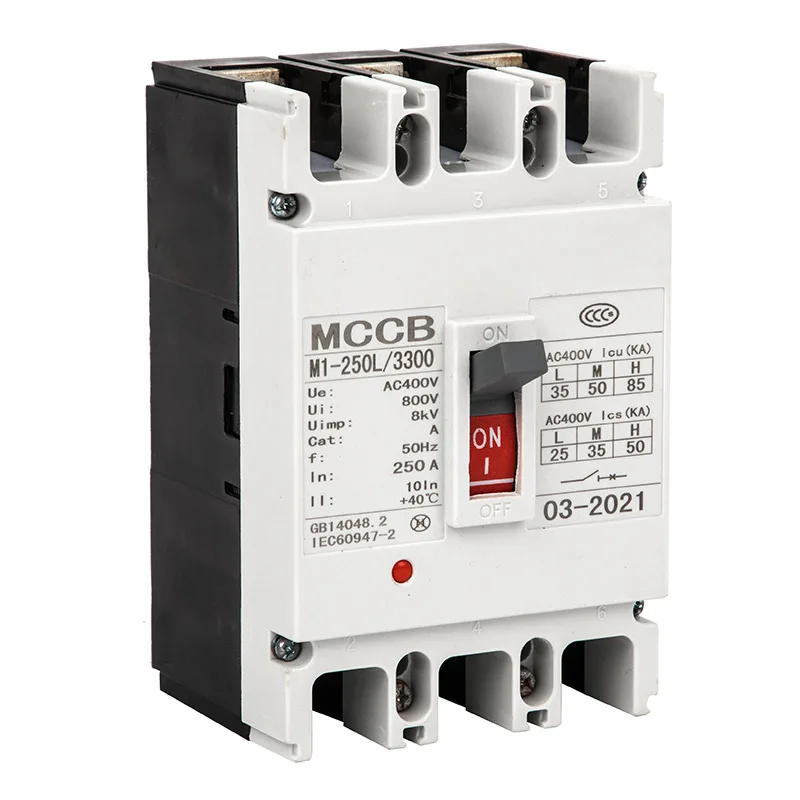

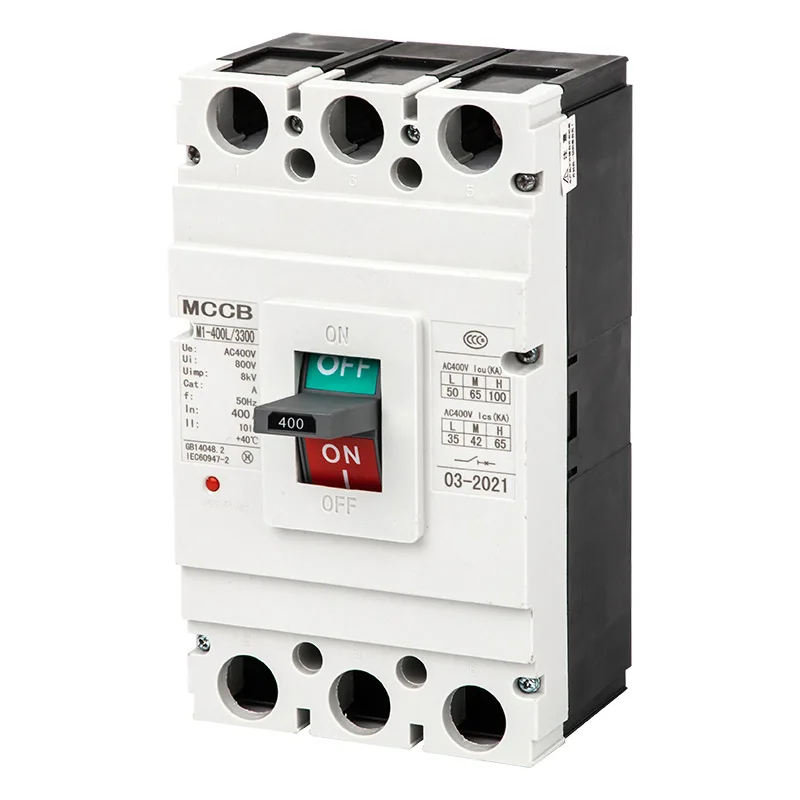

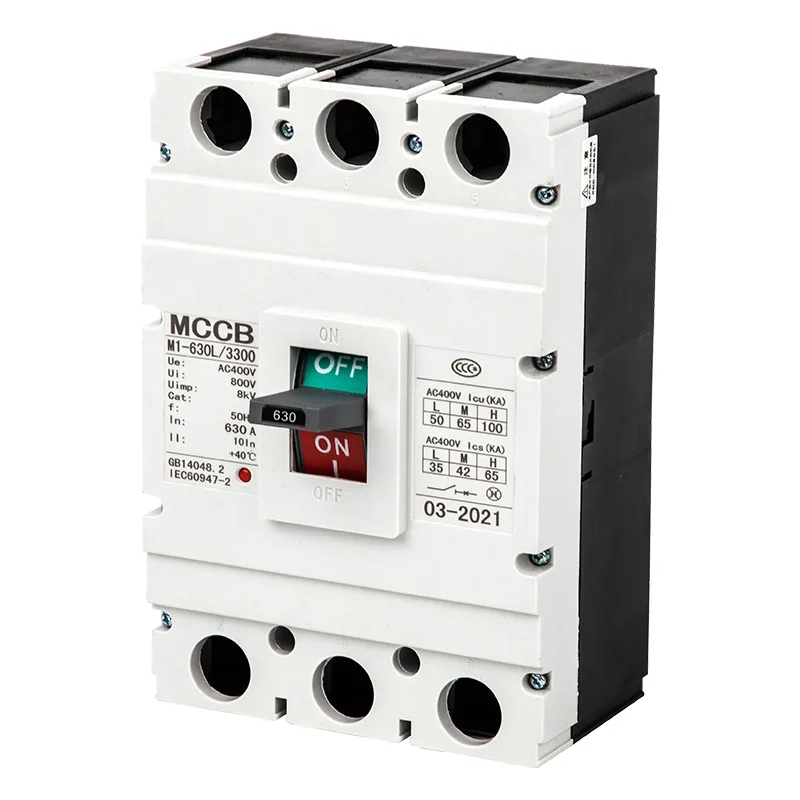

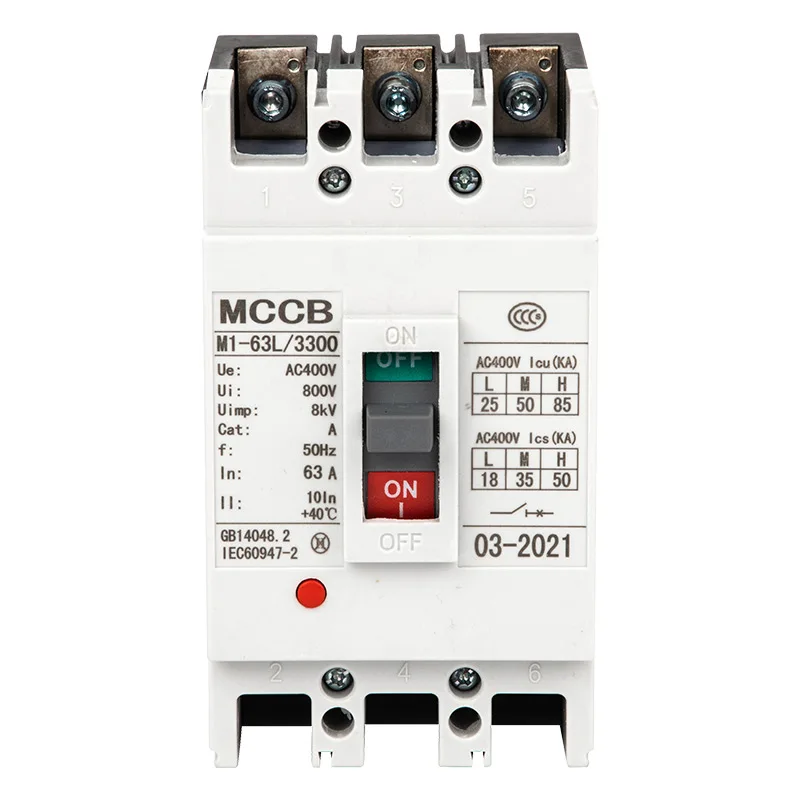

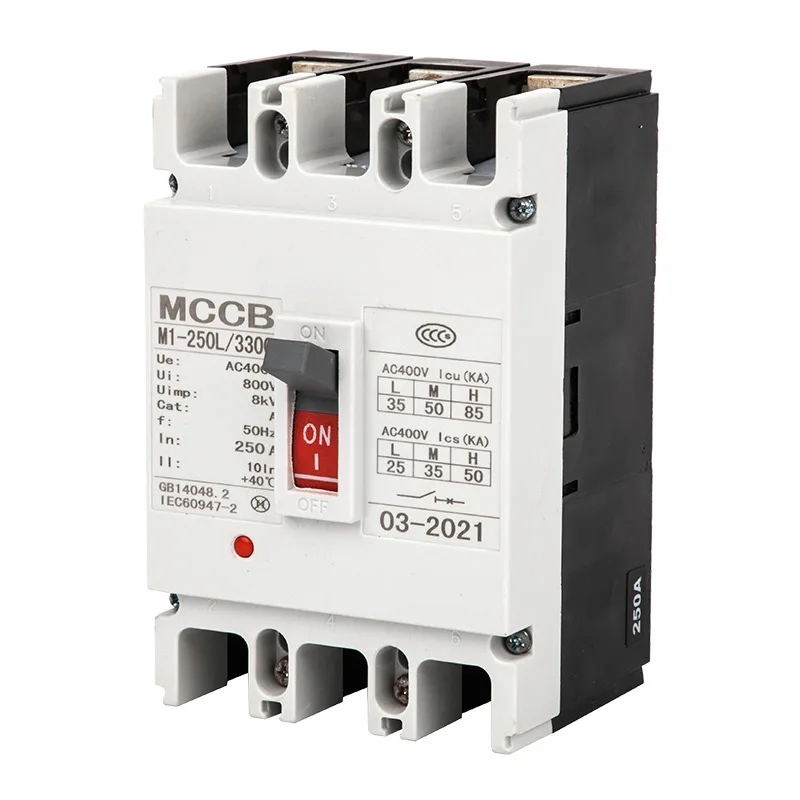

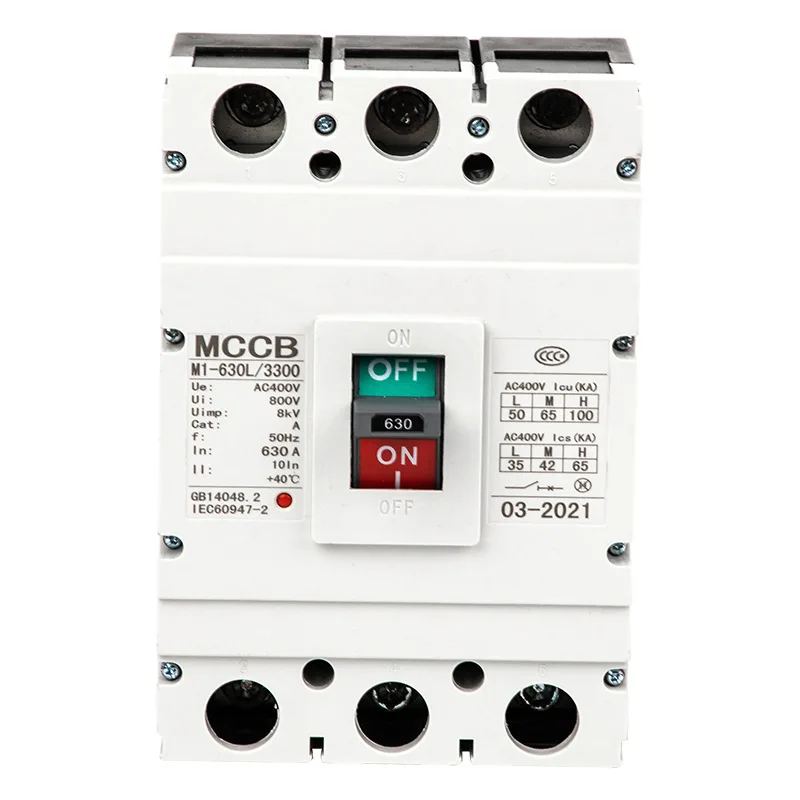

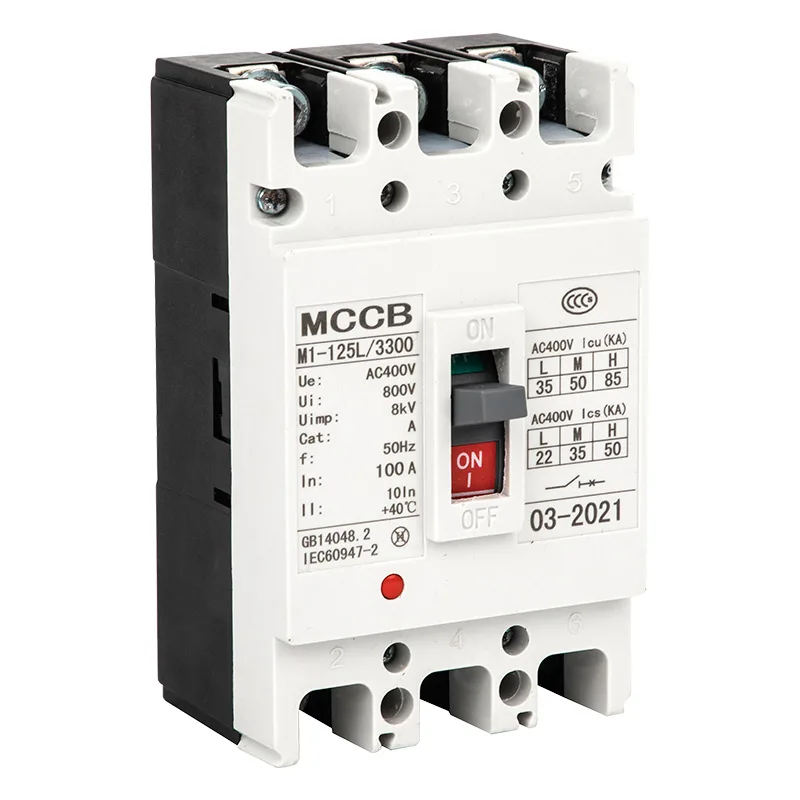

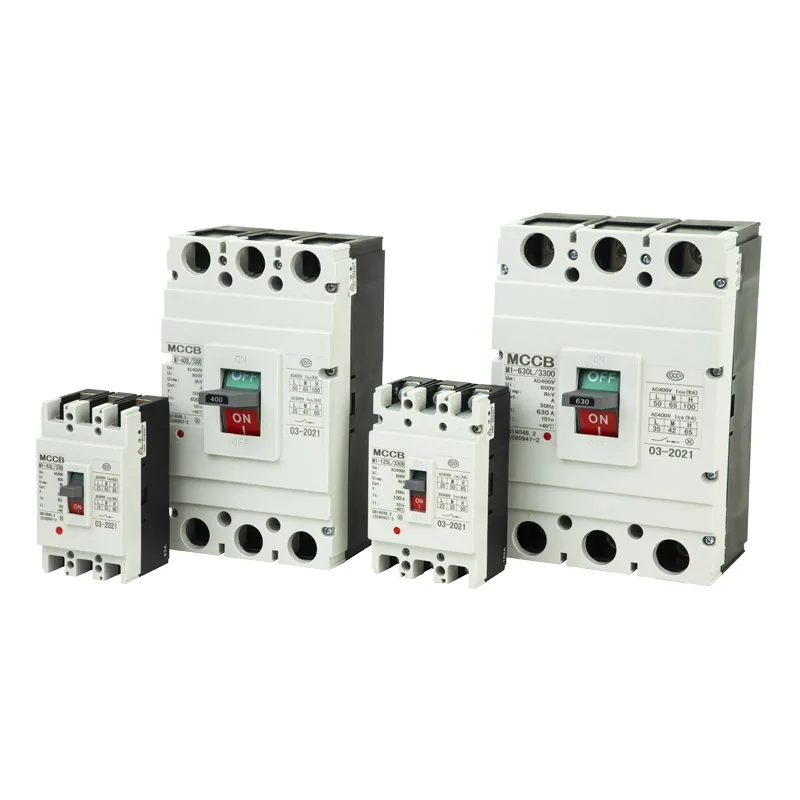

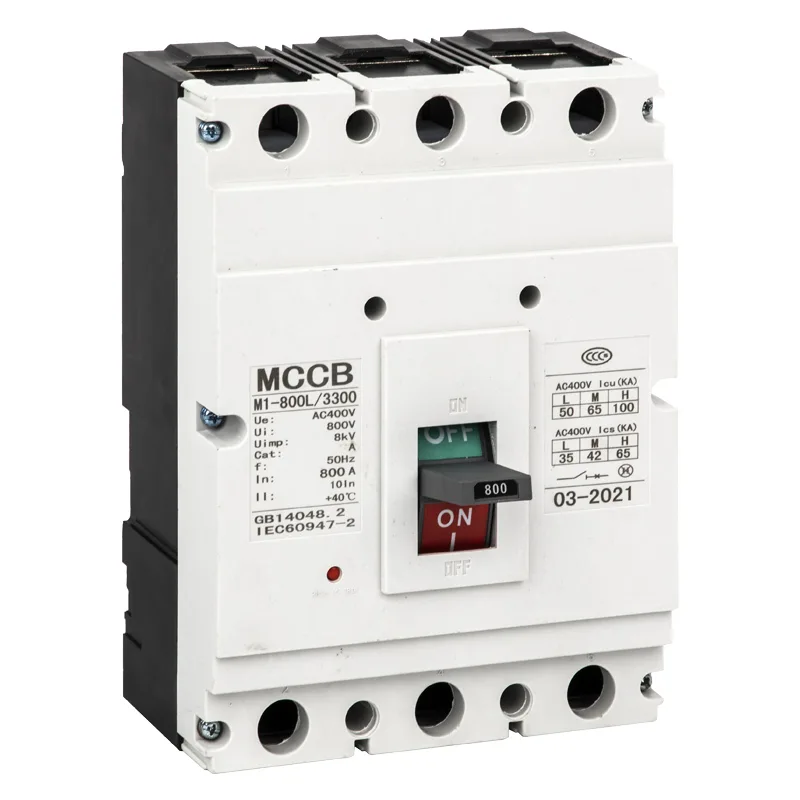

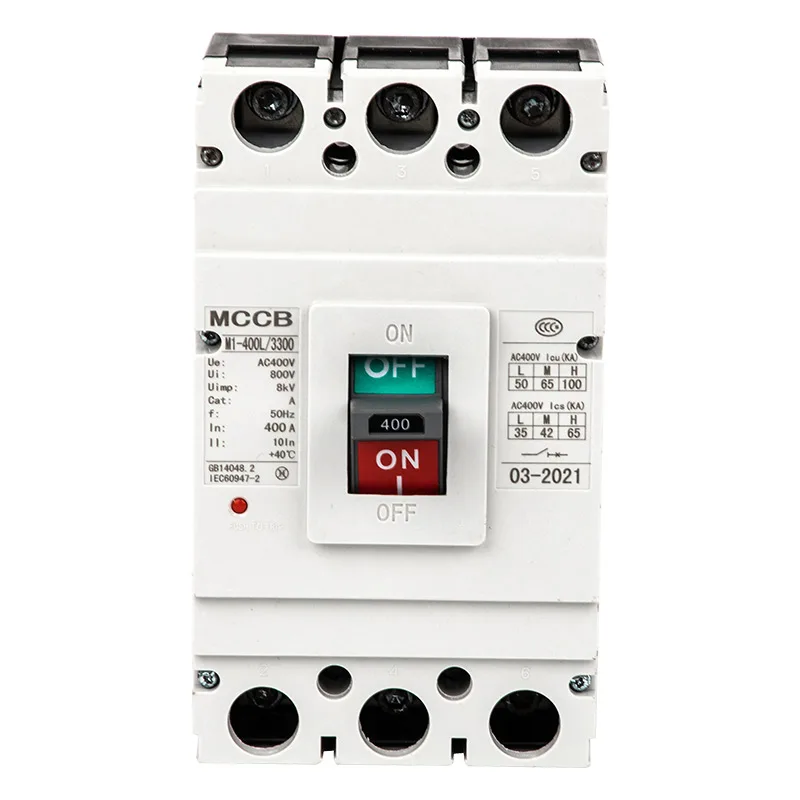

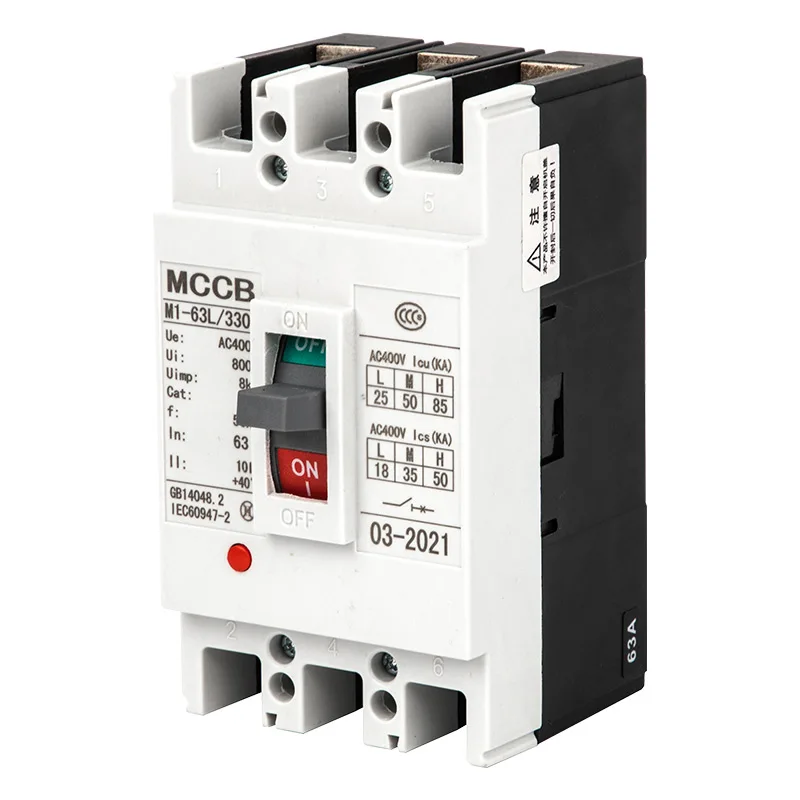

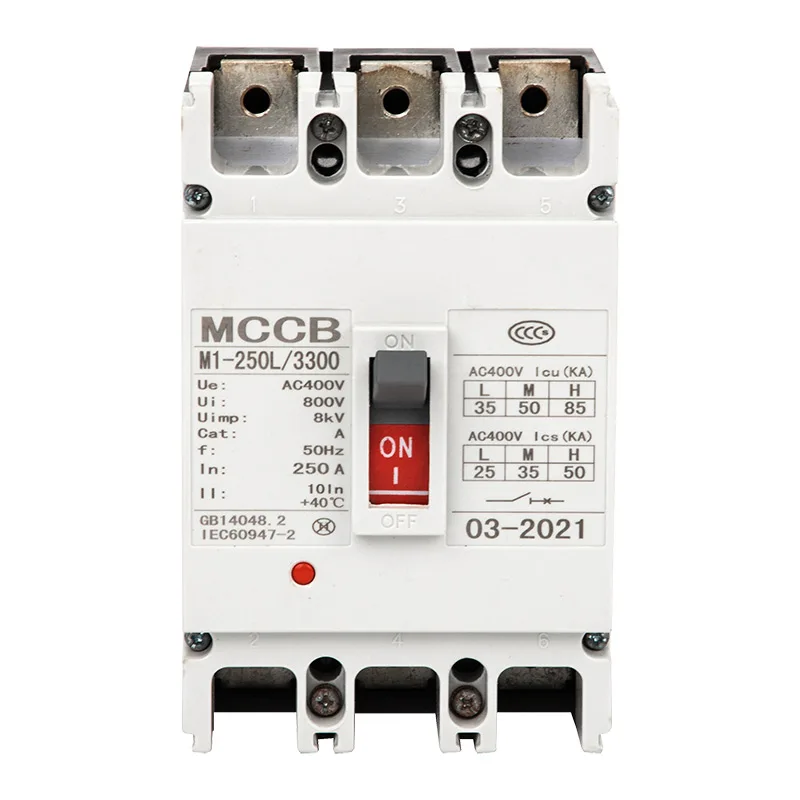

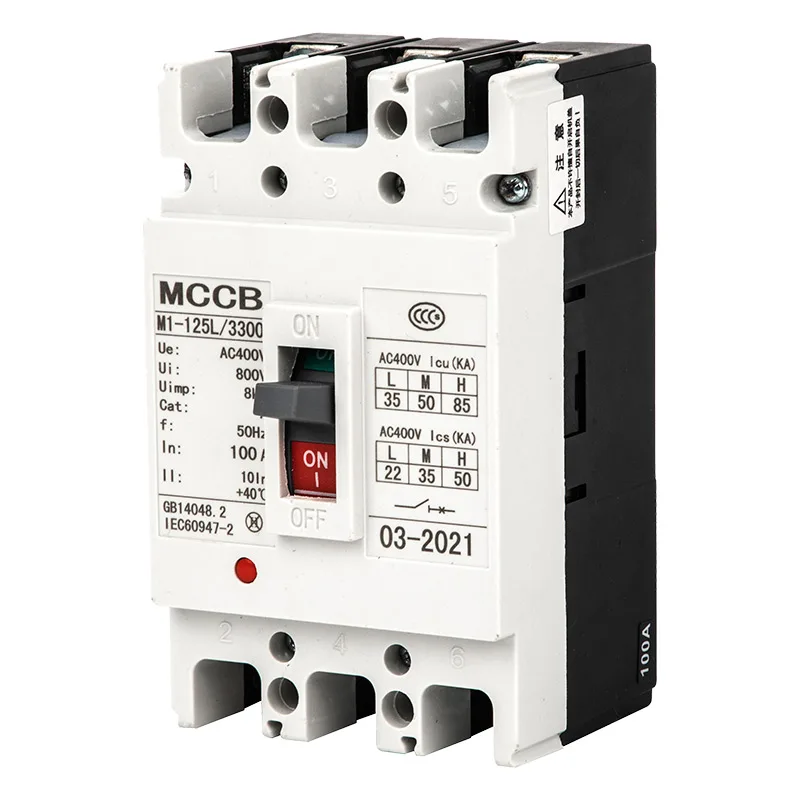

M1 калыпталган Case Dircuiter

Колдонуу чөйрөсү

Xucky Electric Brand M1 MCCB деп аталган M1дин схемасы (М1, мындан ары MCCB деп аталат), Компания тарабынан эл аралык алдыңкы технологияны колдонуп иштелип чыккан жана иштелип чыккан жаңы сейрек бузулгандар. Райондук сындырмалар төмөнкүдөй мүнөздөмөлөргө ээ: тыгыз өлчөмдө, жогорку деңгээлдеги потенциал, кыскача ой жүгүртүү потенциалы, кыскача арка аралыкта, жер бетинде же кемелерде колдонулган идеалдуу өнүмдөр. Райондук изолятордун схемасы 800V (M1-63 үчүн 500Вт) 690Вт / 60HZ компаниясынын бөлүштүрүлүшчү тармагына ылайык, электр энергиясын бөлүштүрүү жана көзөмөлдөө, үстөк электр жабдууларын жайылтуу, кыскача жана башка чыңалуулар жана башка кемчиликтер менен зыянылган. Ошондой эле, схемаларды схемалар жана сейрек кездешүүчү мотор жана ашыкча жүктөрдү, кыска схеманын, кыска схеманын алдын-ала баштоо үчүн.

M1CIRCUIT өчүргүч тигинен (тигинен) же горизонталдуу (көлөкө) орнотууга болот.

M1mccb обочолонууга ылайыктуу жана символ "".

M1MCCB стандартына жооп берет: IEC 60947-2 "Төмөнкү чыңалуудагы күйгүзгүчтүн жана контролдоо жабдуулары, 2-бөлүк: Сайвалык сындыргычтар."

Модель жана мааниси

Эскертүү:

Уюлдун айтымында, ал төрт түрдү белгилейт:

У тиби: n-уюлду учурдагы бошотуу компоненттери болбосо, n-уюлга туташтырылып, башка үч уюлду күйгүзүү же өчүрүү үчүн башка үч устундар менен иш алып барбайт;

В-түрү: N-уюлу, учурдагы бошотуу компоненттери жок, N-уюлу башка үч уюлдар менен иш-аракет кыла алат (N-POLE күйгүзүлбөгөнгө чейин);

С тиби: n-уюлу, учурдагы бошотулган чыгарылган компоненттери менен белгиленип, N-уюлу башка үч уюлдар менен иш-аракет кылышы мүмкүн (N-POLE күйгүзүлбөгөнгө чейин);

D-Type: N-уюл азыркы учурдагы бошотуу компоненттери менен белгиленип, N-уюлдун бардыгы менен байланышкан, жана башка үч уюлду күйгүзүү же өчүрүү үчүн башка үч устун иш-аракет кылбайт.

Кодсуз таратуу

Түзөтүү менен түздөн-түз иштөө үчүн код жок; Электр операциялары үчүн p; Тутум үчүн z.

КҮНДҮН КҮНДҮН КҮНДҮН ТУУЛГАНДАРГА КӨБҮРӨӨК БӨЛҮМҮ:

M1-63 MCCB тогуз: 6, 10, 16, 20, 25, 40, 40, 50, 63 а;

М1-100 МакКб тогуз: 16, 20, 25, 40, 50, 63, 80, 100 а;

M1-225 МакКб жети: 100, 125, 14, 160, 180, 200, 225 а;

M1-400 МакКб беш: 225, 250, 315, 350, 400 а;

M1-630 MCCB үчөө: 400, 500, 630 а;

M1-800 MCCB үчөө: 630, 700, 800A;

M1-1250 MCCB үчөө: 800, 1000, 1250A.

ЭСКЕРТҮҮ: 6a электромагниттик (бир заматта) тибине ээ, сунушталбаган мүнөздөмөлөр эмес.

Электр өткөргүч ыкмасына ылайык: Тактанын алдындагы электр борборунун алдындагы электр борборунун арт жагында, тактанын кыстаруу түрү.

Өткөрүлүүчү зат түтүгүнө жараша: термодинамикалык-электромагниттик (кош) түрү, электромагниттик (бир заматта) түрү.

Кийимдин айтымында, анын эки түрү бар: кийимсиз же сырткы көрүнүшү жок.

Кийинчерээк ички аксессуарлар жана сырткы аксессуарлар кирет: Ички аксессуарлар, жомоктогудан бошотулган, Under-Under-Undered Release, көмөкчү байланыш жана ойготкучтар. Сырттагы аксессуарлар иштейт, иштөө механизмин, электрдик башкаруучу операциялык механизм жана башкалар.

Сынып-билүү мүмкүнчүлүгүнө ылайык: L-Standard Breaking Type; М-экинчи жогорку сындыруу түрү; H-High Breaking Type

Кадимки иштөө шарттары

Arigent Абанын абанын температурасы: -5 ℃ ~ + 40 ℃ жана 24h ичинде орточо температура + 35 ℃ +.

■ Бийиктиктер: Орнотуу сайтынын бийиктиги 2000мден ашпайт.

■ Атмосфералык шарттар: Абанын температурасында аба салыштырмалуу нымдуулук + 40 ℃ 50% дан ашпайт; Төмөн температурада салыштырмалуу нымдуулукка ээ болушу мүмкүн. Орточо салыштырмалуу нымдуулук 90%, ал эми айлык минималдык минималдуу температура + 25 ℃ түзөт жана гелдин бетиндеги продукттун температурасын өзгөрттү.

■ Ырастоо даражасы: 3.

Негизги техникалык параметрлер

Сапар режими жана аксессуарлар коду, флейшар аралык горизонталдык жана вертикалдуу орнотууну камтыйт.

A. 200 электромагниттик чыгарылыш менен схема бузуучу дегенди билдирет; 300 термодинамикалык + электромагниттик чыгарууну билдирет; and 000 бошотуу жана ички аксессуарсыз схема дегенди билдирет.

B. 125, 250, 400, 2 уюлдук продуктулар 210, 220, 23,6, 310, 320, 330 бар.

C. М1-63, М1-100, М1-4, МТБ, алдын-ала төлөнгөн эсептөөчү чыгарылган.

Негизги техникалык индекс

1, бөлүштүрүү үчүн схема бузуучу үчүн бир заматта иш-аракет өзгөчөлүгү 10ин ± 20%, М1-1250 7ин ± 20%; Моторду коргоо үчүн схема бузуучу схеманын өзгөчөлүгүнүн белгилүү бир иш-аракеттеринин өзгөчөлүгү 12ин ± 20%.

2, 2-таблицадаги райондук сындардын бааланган наркы.

3, айлана-чөйрөнүн температурасында + 40 ℃, 3-таблицада көрсөтүлгөндөй, 1-таблицада көрсөтүлгөндөй, участоктук релиздин өзгөчөлүктөрүн бөлүштүрүү үчүн, моторду коргоо үчүн, 4-таблицада көрсөтүлгөндөй, моторду коргоо үчүн схема өчүргүч

Сөйкөлүү тыныгуунун бааланган наркы

Эскертүү: 2 уюлдук, 4 устун схемасы 4 уюлдук схема, л, м, м, м, алар экиге бөлүнөт, аларда бир эле типтеги индекстерге ээ.

Тескерисинче, ар бир уюл бир эле учурда күчөтүлгөндө электр бөлүштүрүү үчүн учурдагы бошотулгандардын сындырып жаткандыгы

Бөлүштүрүү үчүн схема бузуучу үчүн бир заматта схеманын өзгөчөлүгү 10ин ± 20% ± 20% ± 20%, автоунаа коргоо үчүн бир заматта иш-аракеттеринин өзгөчөлүктөрү

Ар бир уюлдун бир эле учурда күчтөнгөндө, ар бир устунга бир эле учурда, ар бир устунга бир аз убакыттын өтүшү менен, тескери бузулгандардын мүнөздөмөлөрү

Тескери убакытты коргоо мүнөздүү ийри

Температуранын температурасынын факторлору

Пландар жана орнотуу өлчөмдөрү

Башкарманын алдындагы зымдарды чогултуу

Башкарманын арткы бетинин чымын

Плагердин зымынын өлчөмү

Башкарманын алдындагы зымдардын өлчөмү

Башкарманын арткы бетинин чымын

Плагердин зымынын өлчөмү

Башкарманын алдындагы зымдардын өлчөмү

Башкарманын арткы бетинин чымын

Плагердин зымынын өлчөмү

Башкарманын алдындагы зымдардын өлчөмү

Башкарманын арткы бетинин чымын

Плагердин зымынын өлчөмү

Башкарманын алдындагы зымдардын өлчөмү

Башкарманын арткы бетинин чымын

Плагердин зымынын өлчөмү

Башкарманын алдындагы зымдардын өлчөмү

Сайвалык сындардын аксессуарлары

1.Ининсивдүү сокку уруулары

1.1 Шантаны бошотуу

Shunt Releburity of: AC50HZ, 230V, 400; DC110V, 220в, 24v; 70% ~ 110% дын ортосунда, райондук сындырууну ишенимдүү түрдө буза алат.

Shunt Rement чыгарылышынын көзөмөлдөө чыңалуусу

Эгерде жогоруда көрсөтүлгөн таблицанын талаптары аткарылбаса, төмөнкү фигураны колдонуп, квартиранын чыгарылышын контролдоого контролдоо үчүн долбоорлоо сунушталат

1.2 Чыңалуусуз

Электр менен жабдуу чыңалуусу астындагы чыңалуудагы чыңалуудагы чыңалуучу чыңалуучу чыңалуудан 35% га чейин, волькум-сыпаа резервдик релизи синфери ишенимдүү тыныгуу; Күрөө чыңалуу чыңалуудан төмөн болгондо, Rated Voltage Undervoltage дан жогорулаган учурда 35%, схеманын бузуучусунун жабылышына жол бербөө үчүн вольттоо мөөнөтү астында чыгарылган; Сунуш чыңалуусу басылып чыккан чыңалуунун 85% дан жогору болгондо, волькуранын ордун толтуруучу чыгаруучу схема жабылганын камсыз кылат. Толугураак релиздер ACH50HZ, 230V, 400V боюнча бааланат.

Атайын эскертүү: КОРКУНУЧУ, КОРКУНУЧУ, КОРКУНУЧТУУ ЧҮЗҮНЧҮЛҮКТҮН ӨЗГӨЧӨЛҮКТҮН КОРКУНУЧУ РЕЛИМДЕРИ КОРКУНУЧТУУЛУКТУН БАШТАЛЫШЫ, КОРКУНУЧТУУ ЧҮЗӨТҮҮЛҮКТӨРДҮН КОРГОЙТ.

1.3 алдын-ала төлөнүүчү эсептегич

Мөөнөттүү эсептегич чыңалуудагы ue ue uЭнин атайын чыгарылышынын ue ac230/50 / 50z, ал (65% ~ 110%) UE диапазонунда (65% ~ 110%) чейин. CTRL кыскартылганда, райондук сындыргыч 0,5 млрд ~ 2ден ашып кетсе, алдын-ала төлөнгөн метрди бошотуу диаграммасы

1.4 Үчүн көмөкчү байланыштардын бааланган наркы 5-таблицада БАЙЛАНЫШТАР

а. Көмөкчү байланыш

б. Ойготкуч

Сигнализациялар схема өчүргүч ачып, демекчи болуп калганда, сигнализацияларды күйгүзгөндө, кадимки ачылыш жана кадимки жабуу менен гана жабылып, кадимки жабуу менен гана жабылганда, сигнализациялуу баяндамачысын которуштурган учурларын өчүрүп салат.

2. Сөйкөлүү сындырмалар үчүн 2Эндүү аксессуар

2.1 МОЧУНУН ОКУУ МЕХАНИЗИМ. Бааланган нарк жана код 6-таблицада келтирилген.

ЭСКЕРТҮҮ: Электр операциялары менен райондук резервдик механизми менен, электр энергетикалык механизми районго секирүүчү чакканын кайрадан жасашы керек, анда ал жакын болушу мүмкүн.

M1-63,100,225 электр энергетикалык механизминин ачылышынын жана жабылган принцип диаграммасы (AC)

M1-400,630,8,800,1250 электр энергетикалык механизминин ачылышынын жана жабылган принцип диаграммасы (AC)

2.2 10-таблицада көрсөтүлгөн колдонмодо иштетүү механизминин орнотуу ченемдери

Монтаждагы тешиктин диаграммасы M1-63 ~ 800

Электр / колдонмодун иштөө механизминин жалпы бийиктиги (мм) (12-таблицада көрсөтүлгөн)

Тез тандоо M1 Series

Мисал: M1-100L / 33102 63A m1 тибиндеги схема

Тандоо, орнотуу, колдонуу продукт колдонмосуна же тиешелүү улуттук стандарттарга ылайык келиши керек.

ЭСКЕРТҮҮ: 4P районундагы N-уюлдун түрү 4P түрүнө бөлүнөт, анда биптеги жок демейки демейки жок.
