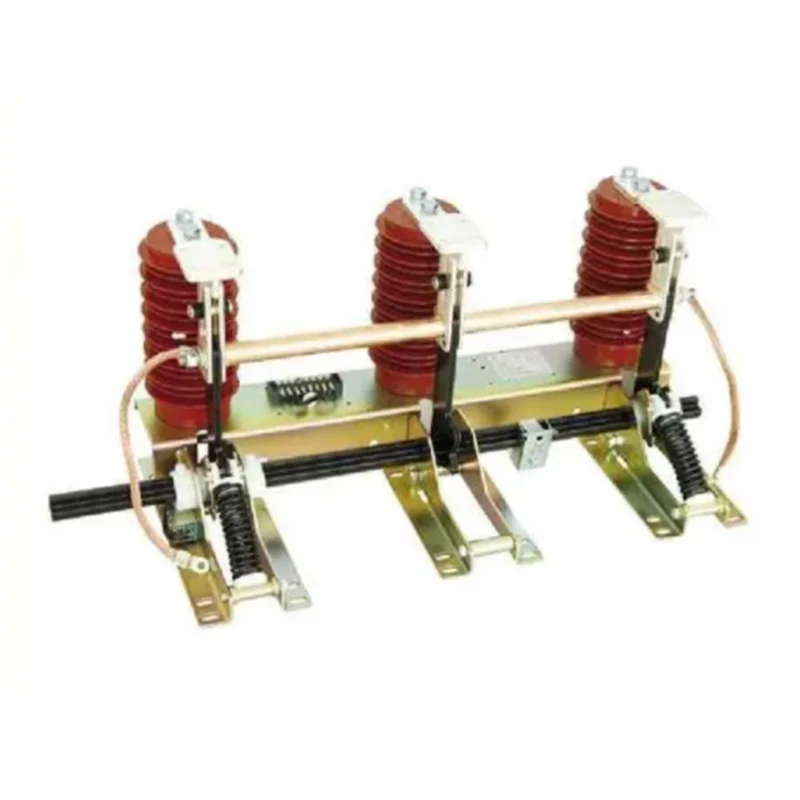

JN15-24 сериясы жерге туташтыргыч

XUCKY Electric Кытайда ири масштабдуу Earth Switch өндүрүүчүсү жана берүүчү болуп саналат. Биз көп жылдар бою модулдук электр терминалдык жабдуулар боюнча адистешкен. JN15-24 сериясы жерге туташтыргыч жаңы дизайн жана JNl5 тибинде жакшыртылган орнотуу өлчөмү эч кандай өзгөрүүсүз 20-24KVJhree-фаза, AC 50(60)Гц электр энергиясы тутумуна ылайыктуу, ар кандай HV бөлүштүргүчтөр менен колдоо жана ошондой эле жерге туташтыруудан коргоо. Бул GB1985-2004 жана IEC129 стандартына ылайык келет.

Сурамжылоо жөнөтүү

Продукт Description

JN15-24 сериясындагы жерге туташтыргычтын продукт аныктамасы

Jn17-12,40 Combined Grounding Switch

Орнотуу чийме жана тешик жайгашкан диаграмма

Jn17-12,40 Combined Grounding Switch

Тешиктин жайгашуу диаграммасы

Jn17-12,40 Combined Grounding Switch

Продукт модели	E	F	G	H	D	C
JN15-24/31.5-210	210	75	160	655	516
JN15-24/31.5-22O	220	75	160	735	536
JN15-24/31.5-23O	230	75	160	810	556	96
JN15-24/31.5-25O	250	75	160	810	596	96
JN15-24/31.5-275	275	75	185	810	646	96

JN15-24 сериясынын жерге туташтыргычын киргизүү

JN15-24 имараттын жерге туташтыргычы жаңы дизайн жана Jnl5 тибинде жакшыртылган, орнотуу өлчөмү эч кандай өзгөрүүсүз.20-24KVJ3 фазалуу, AC 50(60)Гц электр энергиясы тутумуна ылайыктуу, HV бөлүштүргүчтөрдүн ар кандай түрлөрү менен колдоо жана жерге төшөөчү коргоо катары . Бул GB1985-2004 жана IEC129 стандартына ылайык келет.

Иштөө абалы

1. Айлана-чөйрөнүн температурасы: -10X ~ +40°C;

2.Бийиктиги: В 1000м

3. Салыштырмалуу нымдуулук: Күндүн орточо салыштырмалуу нымдуулугу 95%;

Айдын орточо салыштырмалуу нымдуулугу 90 沧

4.Жер титирөөнүн күчү: w 8degree;

5. Булгануу классы: II

Негизинен JN15-24 сериясындагы жерге туташтыргычтын техникалык параметрлери

	пункт	бирдиги	Маалыматтар
	Номиналдуу чыңалуу	КВ	24
	Кыска убакытка туруштук берүү (жылуулук туруктуулугу)	THE	31.5
	Номиналдуу кыска туташууга туруштук берүү убактысы	S	4
	Кыска туташуунун номиналдык ток	THE	80
	Номиналдуу чокуга туруштук берүү (динамикалык туруктуулук)	THE	80
Номиналдуу изоляция деңгээли	Номиналдуу кыска убакыт электр жыштыгы чыңалууга туруштук берет	КВ	65
Номиналдуу изоляция деңгээли	Чагылгандын номиналдык импульсу чыңалууга туруштук берет	КВ	95
	Механизм Жашоо	убакыт	2000
