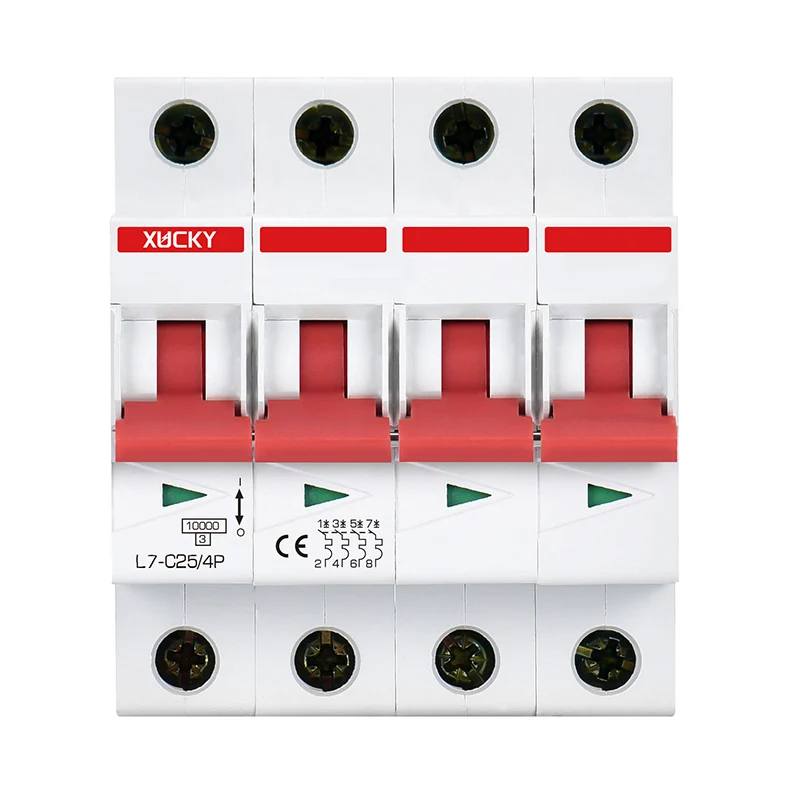

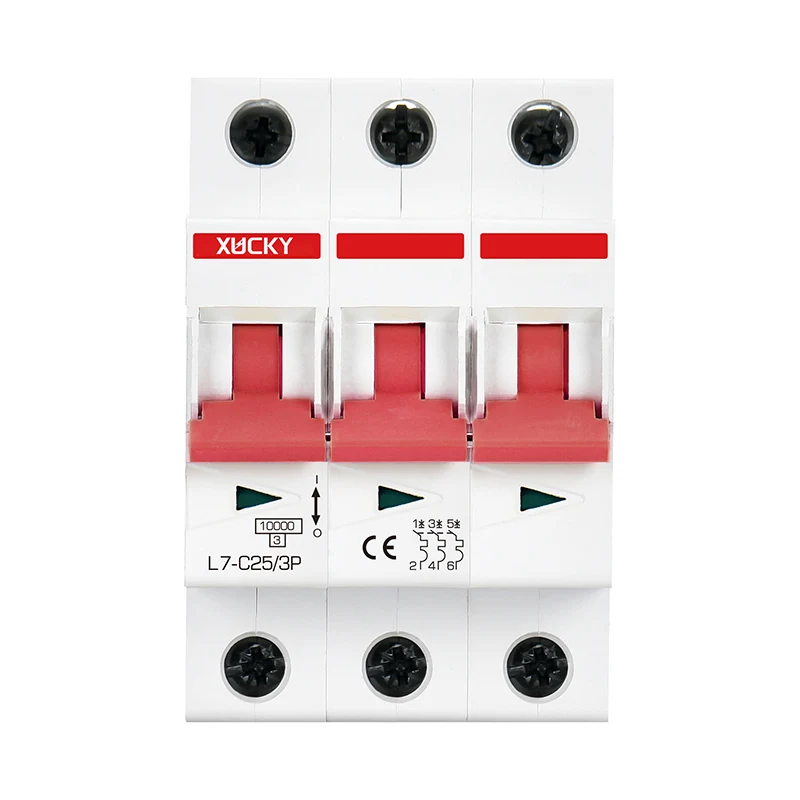

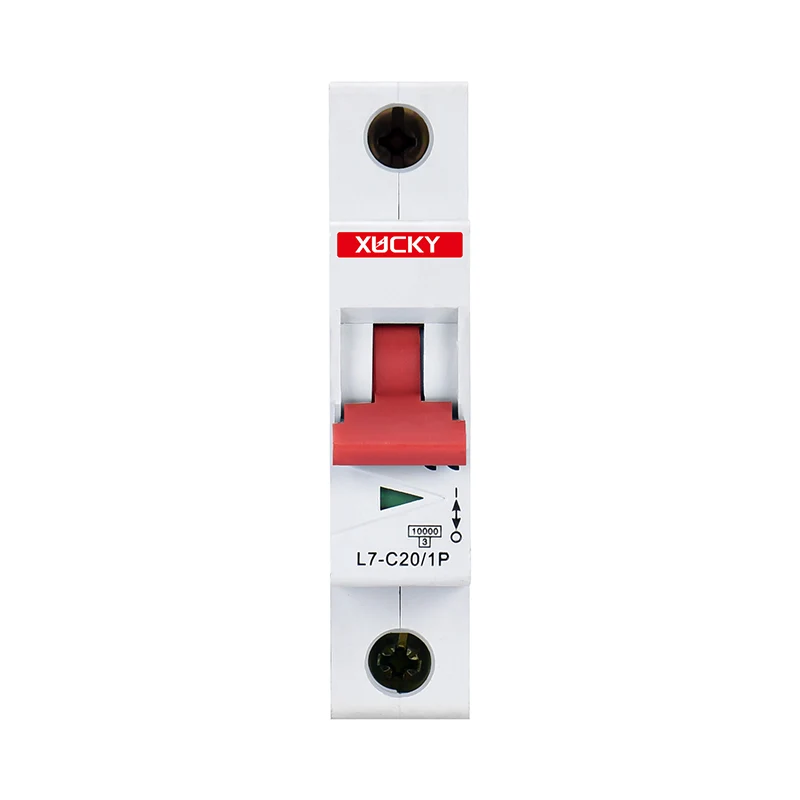

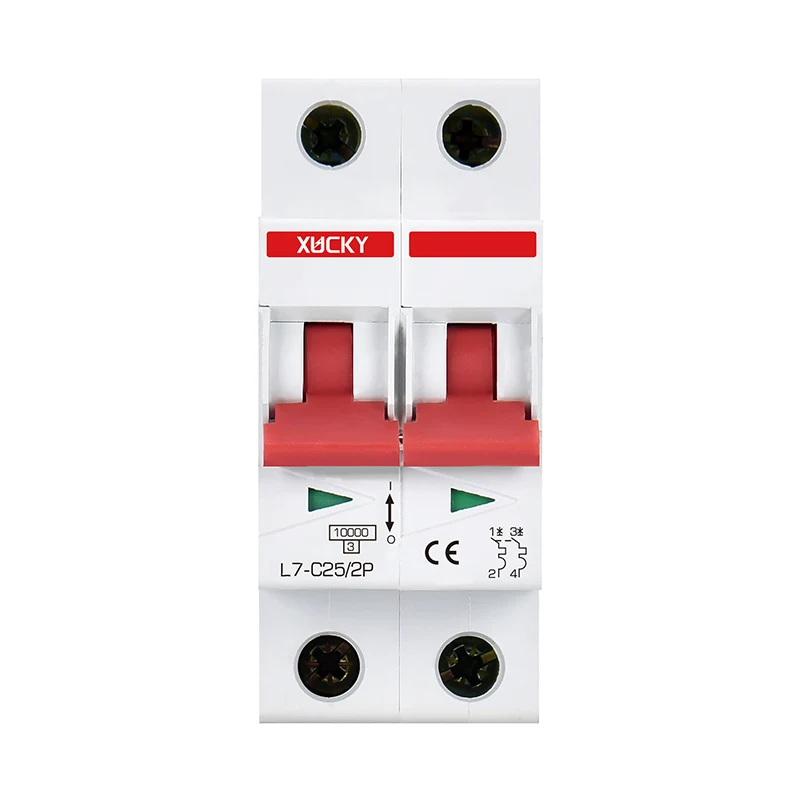

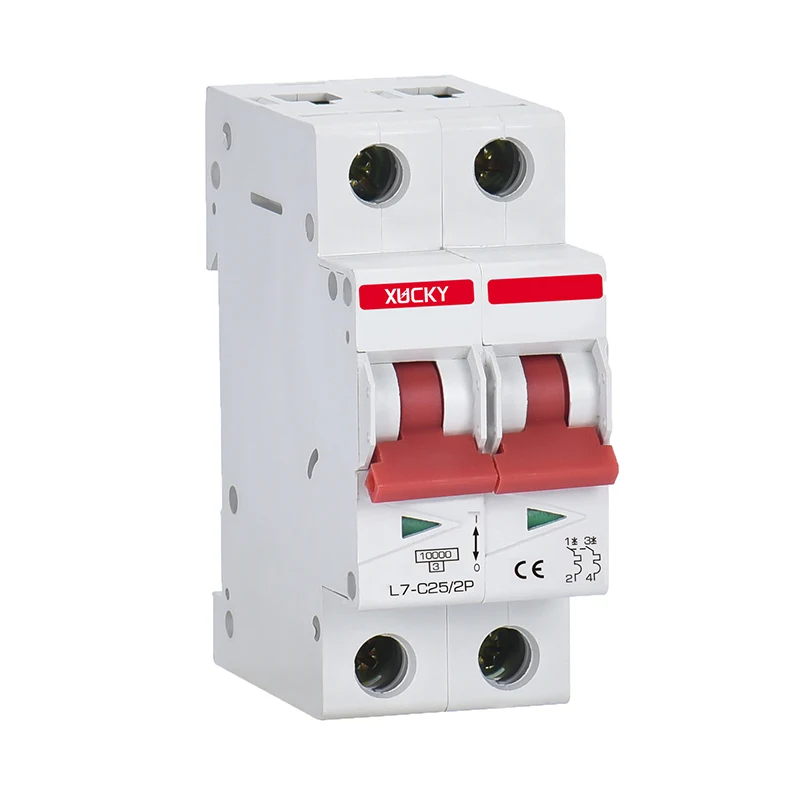

L7 миниатюралык схема

Жаңы миниатюралык схема менен тааныштыруу, XUCKYден L7! Ал 1P, 2P, 3P, 3P, 4p полярдуулугунан келип чыгат жана IEC60898 - 1 / GB / T10963.1 стандарттарына ылайык келет. L7 Miniature Rigracer бузуучу ашыкча жана кыска - схеманы коргоо. Б.з., CB, сертификаттар, ишенимдүү. Бааланган ток токуучу учур 1Адан 63га чейин, жана бааланган чыңалуу 230 / 240v (1p) жана 400 / 415V (2P - 4P). Анын кубаттуулугу 6 / 10Какты жеңип, сезип, кабыкты басаңдатып, эч жакка орнотулушу мүмкүн. Узун электр жана механикалык лифтер менен, бул ар кандай өтүнмөлөр үчүн чоң тандоо.

Техникалык мүнөздөмөлөр

● Polarity: 1P, 2P, 3P, 4P;

● стандарттарга ылайык келиши: IEC60898- 1 / GB / T10963.1;

● Продукциянын функциясы: ашыкча жүктөө жана кыска схема коргоо;

● Сертификаттоо: б.з., CB, SAA;

● (A) Учурдагы (A): 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● Бааландаш чыңалуусу ue: 230 / 240v (1p), 400 / 415V (2P ~ 4P);

● бааланган жыштык (HZ): 50/60;

● бааланган изоляция чыңалуу: 500V;

● Туура чыңалуу (таасир) KU: 4;

● Ыктыярдуу сыйымдуулугу ICN (KA): 6 / 10ка;

● Коргоо деңгээли: IP20;

Electritation (Times): 10,000;

● Механикалык Lifespan (Times): 30,000;

● жөндөмдүүлүктү бузуу:

● Flame Retardant: V0 деңгээл;

● Орнотуу Жайгашкан жер: каалаган жер;

● Колдонулуучу зым кесилиши; Катуу зым (мм): 1-35; Чыр-чатактуу зым (мм2): 1-25;

● Marmative Torque (n. M): 3.5;

● Экологиялык температура (с): -25 ден + 45ке чейин, эң көп нымдуулук 95%;

● сактоо температурасы (с): - 40- +75;

● Энергетикалык чек деңгээли: 3;

● Орнотуу бийиктиги (метр): 2000 ашпаган эмес.

Өзгөчөлүктөр

● Ыкчам жабылуу: таасирлердин жүгүн ишенимдүүлүгүн камсыз кылуу жана райондук сындардын жашоосун узартууну камсыз кылуу;

● Туткунун астындагы так ачылыш жана жабуучу көрсөткүч терезе бар;

● Продукциянын бетиндеги басма маалыматтар узак мөөнөттүү, түшүнүктүү, тазалоо оңой эмес;

Ion Иондоштурулган газдардын чыгышы катуу чектөөлөргө алынат: 45mm тор аралык аралык;

● Бул L7 миниатюралык схема IEC 60898-1 типтеги бинин типтеги, С-түрү жана D-тибиндеги сапарлар ийри сызыктарынын мүнөздөмөлөрү.

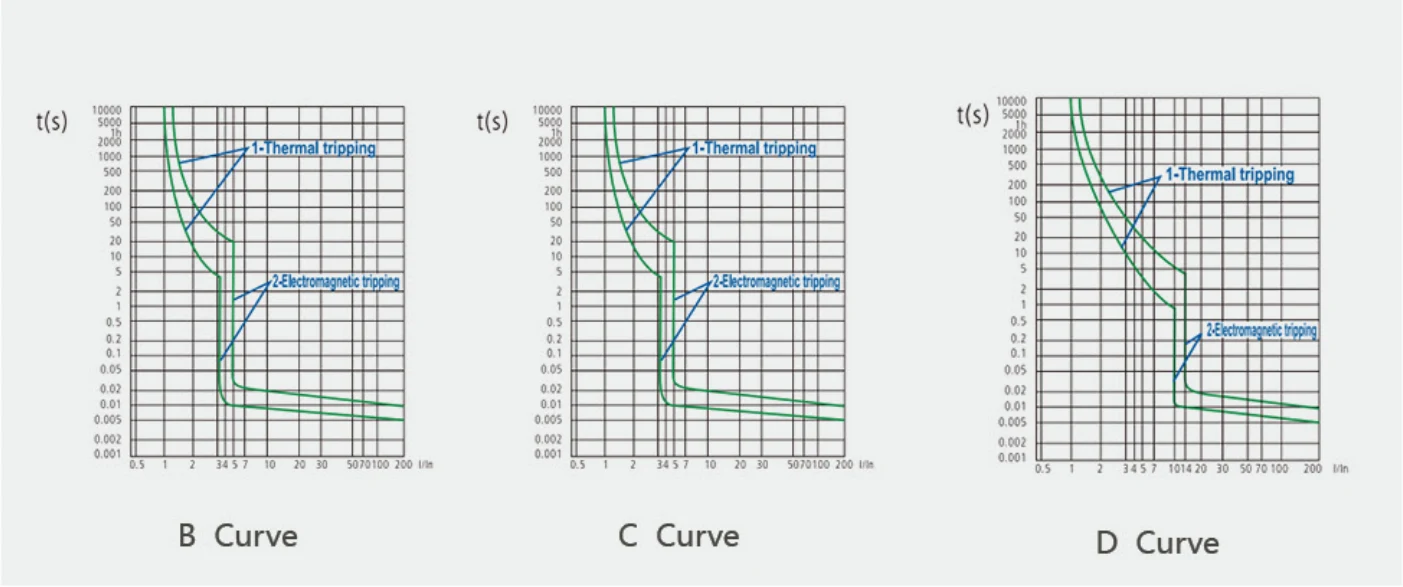

Мүнөздүү ийри сызыктар

IEC 60898-1

Магниттик чыгарылыш

Райондук кыска туткун пайда болгондо, заматта темирдин өзөгү бар магнит менен жетишилет. 1C60898 стандартына ылайык, бул L7 миниатюрада схемасы үч түргө бөлүнсө болот: B, C жана D.

Жылуулук чыгарылышы

● Ашыкча жүктөө схемада бир жолу пайда болгон бир кезде, райондук сындыруунун биметалл тилкеси жылуулуктун кесепетинен бүгүлүп, байланыштарды ажыратууга жана жылуулукка алып келүүгө алып келет;

● IEC стандарты ар кандай ашыкча жүктөө агымдары үчүн убакыттын өтүшү менен аныктамасын аныктайт;

● Сынак чөйрөсүнүн температурасы 30 ° C.

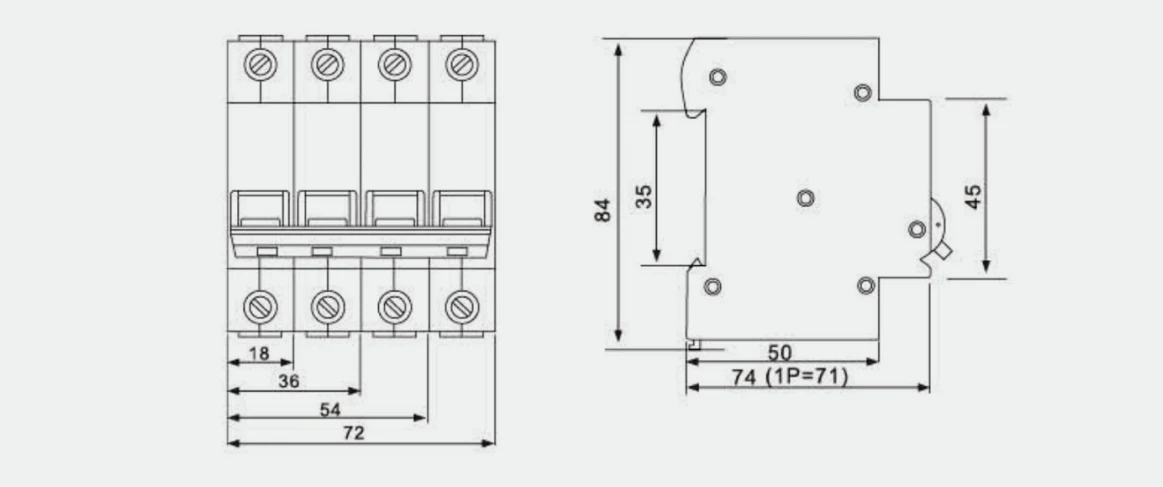

● Продукция жана орнотуу өлчөмдөрү (мм)

L7 Miniature районунун сындагыч 25mm2 туташуусу менен жетектөө темир жолуна орнотулган.
