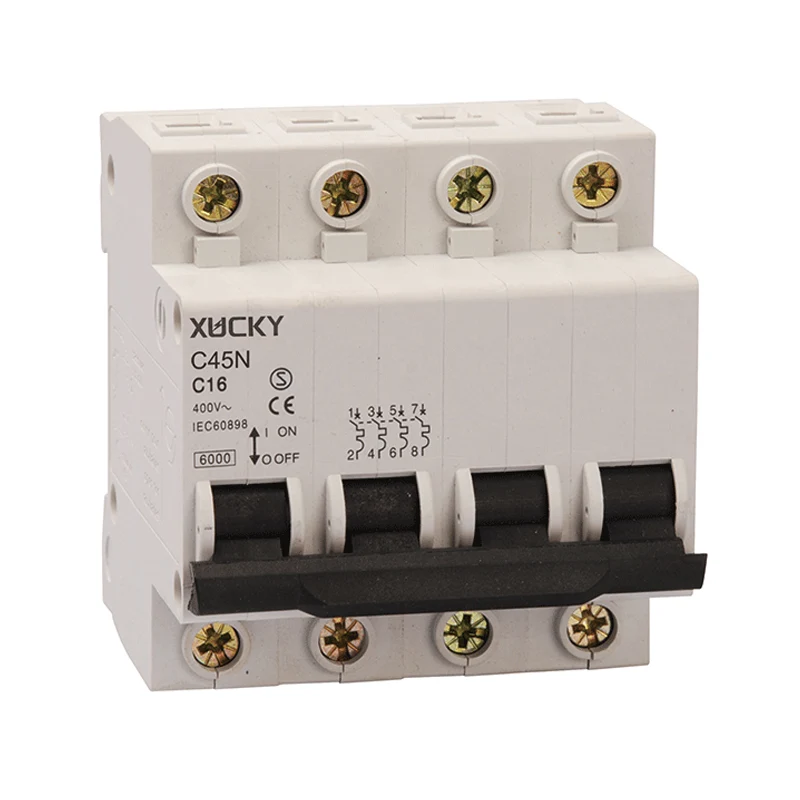

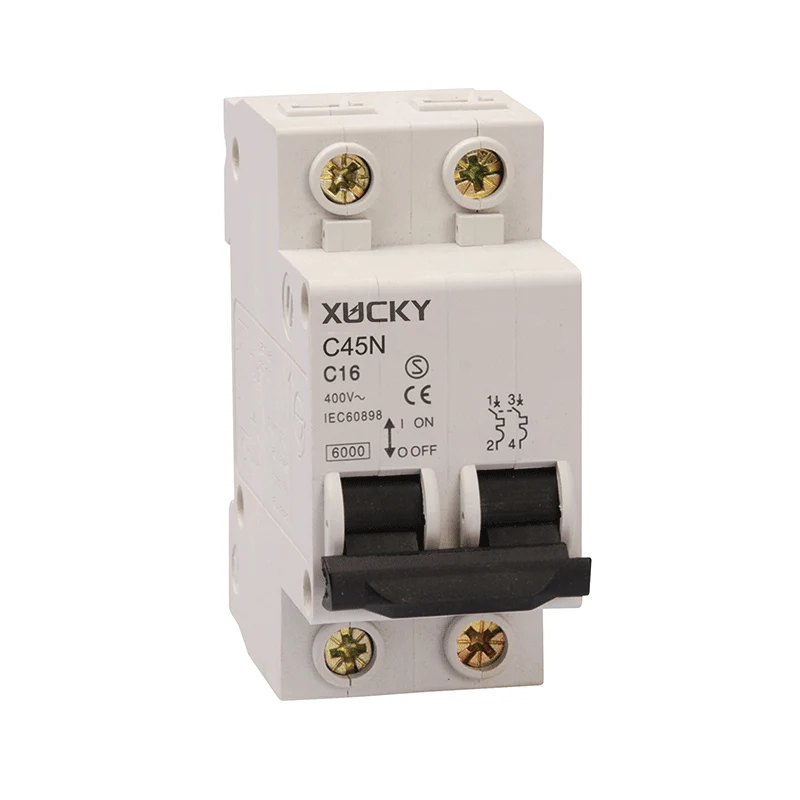

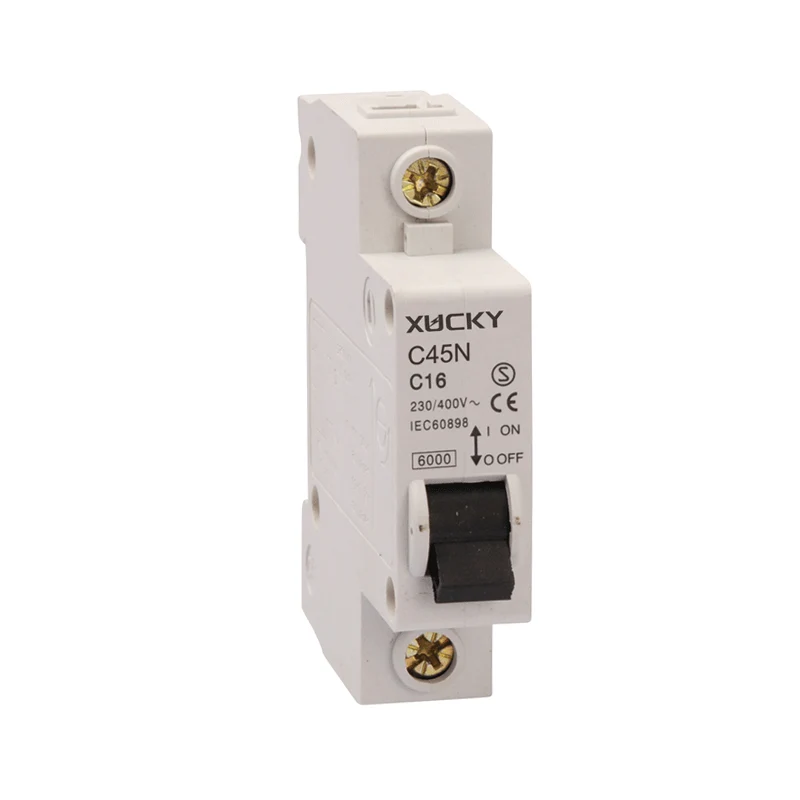

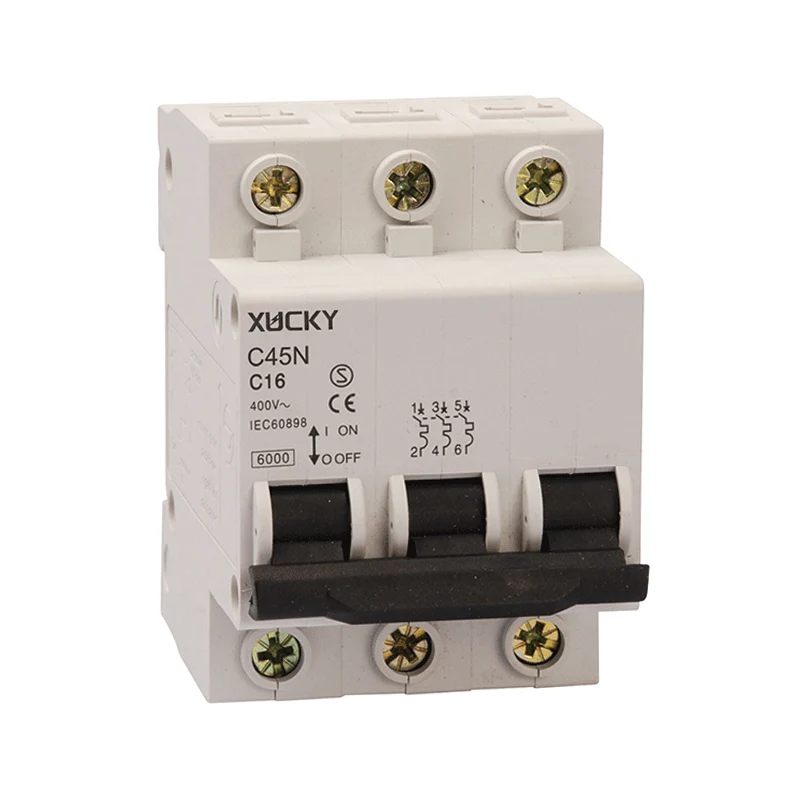

DZ47-63 Миниатюралык өчүргүч

Кытай жеткирүүчүлөрүнүн жогорку сапаттагы DZ47-63 Miniature Circuit Breakear, XUCKY Electric көп жылдар бою модулдук электр терминалдык жабдууларга адистешкен. Биздин өнүмдөр жакшы баа артыкчылыкка ээ жана Түштүк Америка, Жакынкы Чыгыш, Африка, Түштүк-Чыгыш Азия рынокторунун көбүн камтыйт. Биз сиздин Кытайдагы узак мөөнөттүү өнөктөшүңүз болууну чыдамсыздык менен күтөбүз.

Колдонуу чөйрөсү

DZ47-63 Miniature Circuit Breaker же MCB деп аталган негизинен AC 50 / 60Hz, номиналдуу иштөө чыңалуу 230V / 400V жана андан төмөн, номиналдык ток 63A чынжырда, өчүргүч негизинен заманбап имараттардын электр зымдарында жана ашыкча жүктөөдө колдонулат, жабдууларды кыска туташуулардан коргоо, ошондой эле сейрек иштөөгө жана линияны изоляциялоого тиешелүү. DZ47-63 MCB структуралык өзгөчөлүктөрү пластикалык корпус, иштөө механизми, байланыш жаа системасы, сапар механизми жана башка компоненттерден турат. Корпус жогорку жалынга каршы жана жогорку күч менен атайын пластик колдонот, ал жогорку сокку каршылык жана жеңил-салмагы бар. DZ47 автоматтык өчүргүчтүн иштөө механизминин бөлүктөрү жогорку бекем пластиктен жасалган, ал кыска туташуунун катасынан өчүрүү механизминин иштешине чейинки убакыт кыска болушу үчүн инерциянын эң төмөнкү моментин алуу менен сезгичтикти жана ишенимдүүлүктү камсыз кылат. Ачуу механизми биметалдык ашыкча жүктөөнүн тескери убакытты өчүрүү механизминен жана кыска туташуудагы көз ирмемдик электромагниттик механизмден турат. Контакттуу жаа системасы бөлмөдөн атайын жетектөөчү бурчту жана өтмөктү колдонот жана учурдагы чектөөчү өзгөчөлүктөргө ээ. DZ47 Miniature Circuit Breaker IEC60898 жана GB10963.1 Стандарттык талаптарына жооп берет. DZ47-63 миниатюралык өчүргүчтөрү TAIXI тарабынан өндүрүлгөн, улуттук CCC жана CE сертификаты менен тастыкталган.

Модел жана мааниси

Нормалдуу иштөө шарттары жана орнотуу шарттары

3.1 Айлана-чөйрөнүн температурасынын жогорку чеги +40 ℃ ашпайт, төмөнкү чеги -5 ° C кем эмес, жана 24 саат орточо температурасы + 35 ° C ашпайт.

3.2 Орнотуу жеринин бийиктиги 2000 м ашпоого тийиш.

3.3 Атмосфералык салыштырмалуу нымдуулук чөйрө абасынын температурасы +40 ℃ 50% дан көп эмес болсо, төмөнкү температурада салыштырмалуу нымдуулуктун жогору болушуна жол ачат; мисалы + 20 ℃ 90% чейин. Температуранын өзгөрүшүнө байланыштуу продуктуда мезгил-мезгили менен пайда болушу мүмкүн болгон конденсацияга каршы атайын чараларды көрүү керек.

3.4 Булгануу даражасы: 2-даража.

3.5 Орнотуу шарттары: олуттуу таасири, титирөө, коркунучтуу эмес (жарылуу коркунучу бар) чөйрөсү жок жерге орнотулат.

3.6 Орнотуу: TH35-7.5 орнотуу темир жол.

3.7 Орнотуу категориясы: II, III класс.

Негизги параметрлери жана техникалык көрсөткүчтөрү

DZ47 өчүргүчтүн негизги мүнөздөмөлөрү:

Номиналдуу ток боюнча: 1А, 2А, 3А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А.

ПОЛЬЕнын билдируусу боюнча: 1П. бир уюл; 2P. эки уюл; 3P. Үч уюл; 4P. Төрт уюл.

Автоматтык өчүргүчтүн дароо чыгаруу формасына ылайык: а. B түрү MCB (3In ~ 6In); б. Type C MCB (5In ~ 10In); в. D түрү MCB (10In ~ 20In).

Механикалык жана электрдик иштөө мөөнөтү: DZ47 Miniature Circuit Breaker номиналдык чыңалуудагы номиналдык токту түзөт жана сындырат, кубаттуулук фактору 0,85 ~ 0,9, жыштык сынагына ылайык саатына иштөө циклинин 120 жолу (> 32A) же 240 (≤32A), анын электрдик өмүрү 4000 эсе, механикалык иштөө мөөнөтү 10000 эсе.

DZ47 өчүргүчтүн техникалык параметрлери

DZ47-63 кыска туташуулардын үзгүлтүккө учурашынын номиналдык кубаттуулугу

30 ℃ ~ 35 ℃ айлана-чөйрөнүн температурасы астында ашыкча ток коргоо мүнөздөмөлөрү

DZ47 өчүргүчтүн температуранын компенсациялык коэффициенти

DZ47 Miniatrue өчүргүч тарабынан ар кандай бийиктикте колдонулган токтун коррекциялоо коэффициенти

DZ47 MCB өчүрүү мүнөздүү ийри DZ47-63

C түрү MCB өчүрүү мүнөздүү ийри сызыгы

D түрү MCBs өчүрүү мүнөздүү ийри

Зымдар: зымдарды туташтыруу үчүн 25мм² жана андан төмөн, зымдарды тартуу ыкмасы зымдарды бекемдөө үчүн бурамалар, момент 2,0Н · м.

Контур жана орнотуу өлчөмдөрү

Миниатюралык өчүргүч деген эмне?

MCB - бул автоматтык түрдө башкарылуучу электр өчүргүч. Миниатюралык өчүргүчтөр ашыкча токтун натыйжасында электр чынжырынын бузулушун алдын алуу үчүн арналган. Алар ашыкча жүктөө же кыска туташуу учурунда иштен чыгууга жана электрдик мүчүлүштүктөрдөн жана жабдуулардын бузулуусунан коргоо үчүн иштелип чыккан.

Мини өчүргүчтөр дагы эле колдонулабы?

Сактагыч аны сезбеши мүмкүн, бирок миниатюралык өчүргүч аны ишенимдүүраак кылат. MCB сактагычка караганда ашыкча токко көбүрөөк сезгич. MCB менен иштөө сактагычка караганда электрдик жактан коопсуз.

Мини өчүргүчтөр эмне үчүн колдонулат?

Миниатюралык автоматтык өчүргүч электр зымдарын жана жабдууларды ашыкча токтун натыйжасында бузулуудан коргоо үчүн электрдин бир фазасы (бир фазалуу) жеткирилген турак жайларда жана коммерциялык колдонмолордо колдонулат. Ал эми бир фазалуу система, адатта, үйдө же бизнесте жарыктандыруу же приборлор үчүн колдонулат.
