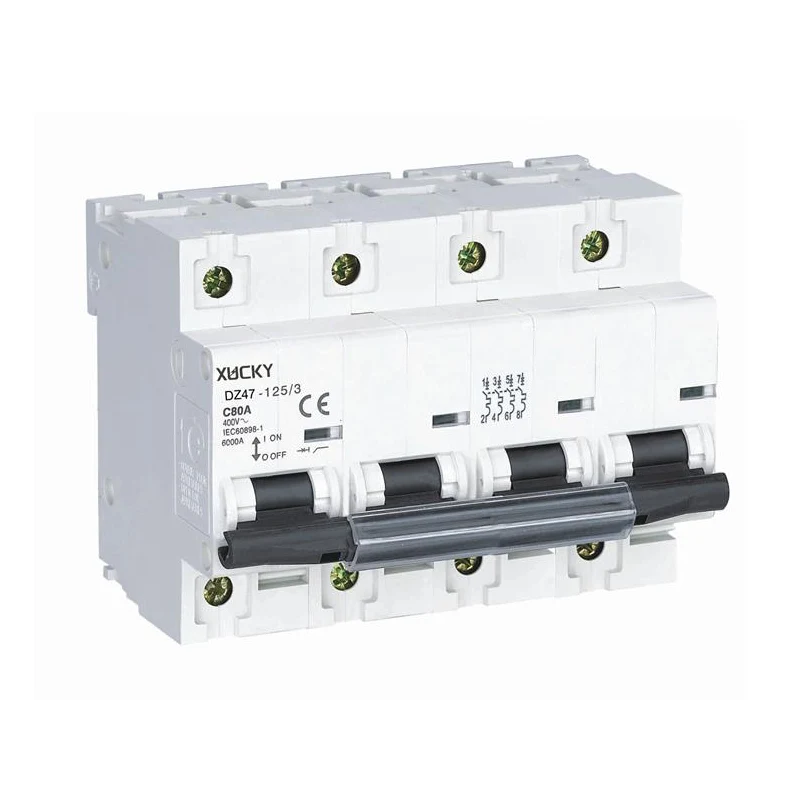

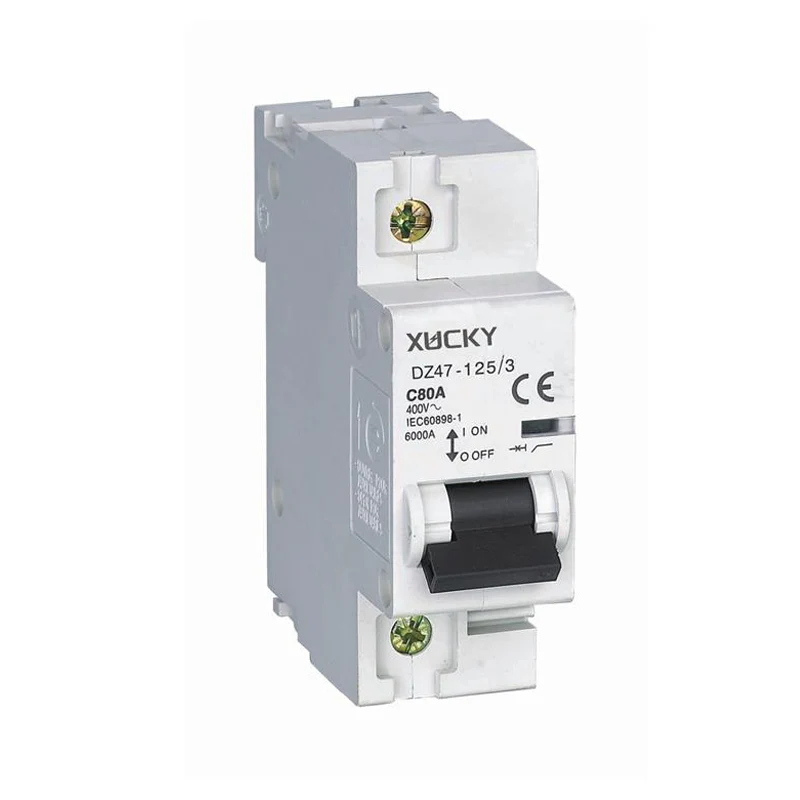

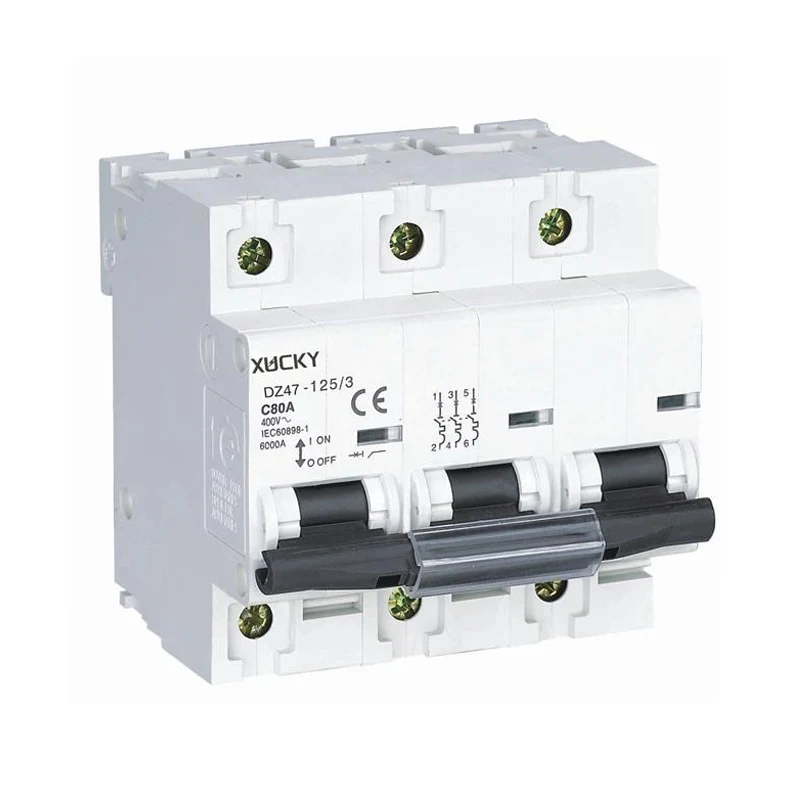

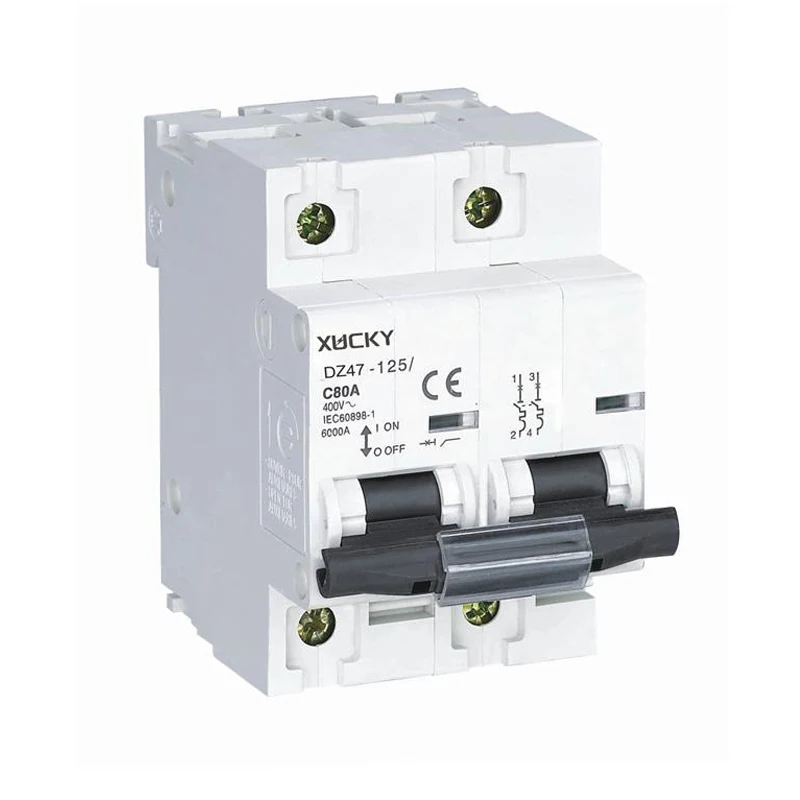

DZ47-125 миниатюралык өчүргүч AC 50Hz/60Hz чынжырларында ашыкча жүктөө жана кыска туташуудан коргоо үчүн колдонулган 125 ампердик өчүргүч. Ал узак мөөнөткө ээ жана жарыктандыруу жана электр энергиясын бөлүштүрүү системаларында колдонулушу мүмкүн. DZ47-125 пластикалык корпуска ээ жана агып кетүүдөн, ашыкча жүктөөдөн жана кыска туташуулардан коргоону колдойт. Бул тез жана жеңил орнотуу үчүн иштелип чыккан жана бир нече мүнөттүн ичинде орнотууга болот.
Коргоо жана функциялар Кыска туташуулардан коргоо
DZ47-125 Миниатюралык өчүргүч (125 ампер автоматтык өчүргүч) кыска туташуудан жана ашыкча жүктөөдөн коргоо менен, жарыктандыруу жана электр энергиясын бөлүштүрүү системасы жана мотордун энергия бөлүштүрүү системасы үчүн ылайыктуу. DZ47-125 сүйкүмдүү, жарык жана кооз жана ишенимдүү аткаруу, жогорку сынуу жөндөмдүүлүгү жана тез өчүрүү функцияларына ээ. Ал темир жолго орнотулган. Корпусу жана тетиктери соккуга туруктуу жана отко чыдамдуу пластиктен жасалган. DZ47-125 MCB узак кызмат мөөнөтү бар жана негизинен AC 50Hz / 60Hz чынжырларында ашыкча жүктөө жана кыска туташуулардан коргоо үчүн колдонулат, чыңалуусу 230V бир уюл үчүн жана чыңалуусу 400V эки уюлдуу, үч уюлдуу жана төрт- устун, жана нормалдуу абалда, DZ47 MCB электр жабдууларын жана жарык схемаларын сейрек алмаштыра алат. DZ47 MCB төмөн чыңалуудан бошотуу, шунт чыгаруу жана башка аксессуарлар менен орнотулушу мүмкүн, ошондой эле өчүргүчтөрдү изоляциялоо жана төмөн чыңалуудан коргоо жана чынжырды алыстан өчүрүү үчүн колдонулат. DZ47-125 MCB (125 ампер Circuit Breaker) IEC60947-2, GB14048.2 жана GB10963 стандарттарына жооп берет.
|
Продукт модели |
полюс |
Сапардын түрү |
Номиналдуу ток |
|
DZ47-125 |
1P |
C（Рутин） |
125 |
|
|
1:1P |
C: C түрү |
63:63A |
3.1 Айланадагы абанын температурасы: -5 ℃ ~ + 40 ℃, жана 24 саатта орточо температура + 35 ℃ төмөн.
3.2 Орнотуу аянтынын бийиктиги 2000 м ашпоого тийиш.
3.3 Абанын салыштырмалуу нымдуулугунун эң жогорку температурада жайгашуусу + 40℃ 50% дан көп эмес; Мисалы, 90% үчүн + 20℃. Жана гелдин бетиндеги продуктунун температуралык өзгөрүүлөрүн карап көрөлү.
3.4 Булгануу даражасы: 2.
3.5 Орнотуу шарттары: олуттуу таасири, титирөө, коркунучтуу эмес (жарылуу коркунучу бар) чөйрөсү жок жерге орнотулат. Ал эми жарылуу коркунучу жок чөйрөдө, металлды дат басууга жетишсиз чөйрөдө жана газ жана электр изоляциясы чаңдуу жерде, жамгыр жана кар жаабаган жерде.
3.6 Орнотуу: TH35-7.5 темир жол орнотуу, бөлүштүрүү кутусуна орнотуу, электр бөлүштүрүү шкафы же куту, орнотуу вертикалдуу орнотууну кабыл алат, монтаждоочу тегиздиктин вертикалдуу тегиздикке жантайышы ± 5 ° дан ашпашы керек, тутканы көтөрүү дегенди билдирет - күйүк.
3.7 Орнотуу категориясы: Класс Ⅲ.
■ Номиналдуу ток: 63A, 80A, 100A, 125A
■ Номиналдуу иштөө чыңалуу: 230 / 400V AC
■ Үзүү кубаттуулугу: 10кА
■ Көрсөткүч терезе
□ Механикалык байланыш көрсөткүч терезе, ишенимдүү кесүү нускама
□ Терезе жашыл жана контакт ачык абалда. Терезе кызыл жана контакт жабык абалда
■ Импульска туруштук берчү чыңалуу: 4кВ
■ Номиналдуу изоляция чыңалуусу: 500V
■ Аксессуарлар
□ OF көмөкчү контакт, MX + OF шунт чыгаруу
■ Ачуу өзгөчөлүктөрү
□ C тибиндеги ийри сызык: Кадимки жүктү жана бөлүштүрүүчү кабелдерди коргоо үчүн, магниттик өчүрүү бирдигинин аракет диапазону 8,5In ± 20%
□ D тибиндеги ийри сызык: чоң башталгыч токтун (мисалы, трансформаторлор ж.б.) сокку жүгүн коргойт, 12In ± 20% аракет диапазонунда магниттик өчүрүү бирдигин орнотуу
|
Учурдагы класс (A) |
Бурама |
Номиналдуу момент (Н.м) |
Эң жогорку момент (Нм) |
Стандарттык момент (Н.м) |
|
63~125 |
M7 |
4.0 |
5.5 |
3.5 |
Өчүргүч кыска туташуудан келип чыккан кыйратуучу энергияны чектөө үчүн жогорку ток чектөө жөндөмүнө ээ. Анын 1-сүрөттө көрсөтүлгөн учурдагы чектөөчү мүнөздөмөлөрү
Ашыкча ток коргоо мүнөздөмөлөрү (маалымдама температурасы 35 ℃)
|
Жок. |
Номиналдуу ток (A) |
Баштапкы абалы |
Сыноо агымы |
Убакытты коюу |
Алдын ала жыйынтык |
Эскертүү |
|
a |
In=63 |
Суук |
1.05In |
t≤1h |
Чакыруу эмес |
- |
|
>63 жылы |
Суук |
1.05In |
t≤2h |
Чакыруу эмес |
- |
|
|
b |
In=63 |
Анан акыркы сыноодон кийин |
1.30In |
t<1h |
Чакыруу |
агымы тынымсыз жогорулайт |
|
>63 жылы |
Анан акыркы сыноодон кийин |
1.30In |
t<2с |
Чакыруу |
||
|
c |
>63 жылы |
Суук |
8In |
t≤0,2с |
Чакыруу эмес |
- |
|
12In |
t<0,2с |
Чакыруу |
- |
Ар кандай чөйрө температураларында колдонулган учурдагы оңдоо мааниси
|
температура (℃) |
-35 |
-30 |
-20 |
-10 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
|
63 |
90.40 |
88.52 |
84.75 |
80.33 |
76.55 |
72.45 |
67.73 |
63 |
57.65 |
51.98 |
46.31 |
40.95 |
|
80 |
114.8 |
112 |
106.8 |
101.6 |
96.4 |
90.8 |
80 |
80 |
74 |
67.6 |
60.4 |
53.2 |
|
100 |
143.5 |
140.5 |
134.5 |
127.5 |
121 |
113.5 |
107.5 |
100 |
92.5 |
84.5 |
75.5 |
66.5 |
|
125 |
178.78 |
173.75 |
164.38 |
156.25 |
148.75 |
140.63 |
135 |
125 |
116.25 |
107.5 |
97.5 |
85 |
DZ47 125 ампер автоматтык өчүргүчтүн ар кандай бийиктикте колдонулган учурдагы оңдоо коэффициенти
|
Номиналдуу ток (A) |
Ар кандай бийиктиктеги оңдоо коэффициенти |
||
|
≤2000м |
(2000-3000) м |
≥3000м |
|
|
63,80,100,125 |
1.0 |
0.9 |
0.8 |
DZ47 125 ампер өчүргүчтүн механикалык электрдик өмүрү
|
Номиналдуу ток (A) |
Операциялык циклдердин саны |
|
|
жүктө (убакыт) |
жүк жок (убакыт) |
|
|
63,80,100 |
1500 |
20000 |
|
125 |
1000 |
20000 |
Башка
DZ47-125 125 ампердик өчүргүчтүн структуралык өзгөчөлүктөрү
Жогорку номиналдык кыска туташууларды үзүү жөндөмдүүлүгү.
Кызыл жана жашыл коопсуздук көрсөтмөлөрү менен, жогорку коопсуздук.
Энергияны сактоо механизминин иштеши менен контакт тез жабылып, кол менен башкарылган тутканын ылдамдыгынын терс таасирин жеңип, продуктунун кызмат мөөнөтүн бир топ жакшыртат.
Зымдар: (16 ~ 50) мм² зым менен туташтыруу, терминалды бекемдөө моменти 3,5N · м.
|
Номиналдуу ток In(A) |
Жез өткөргүчтүн номиналдык кесилишинин аянты (мм²) |
|
63 |
16 |
|
80 |
25 |
|
100 |
35 |
|
125 |
50 |
