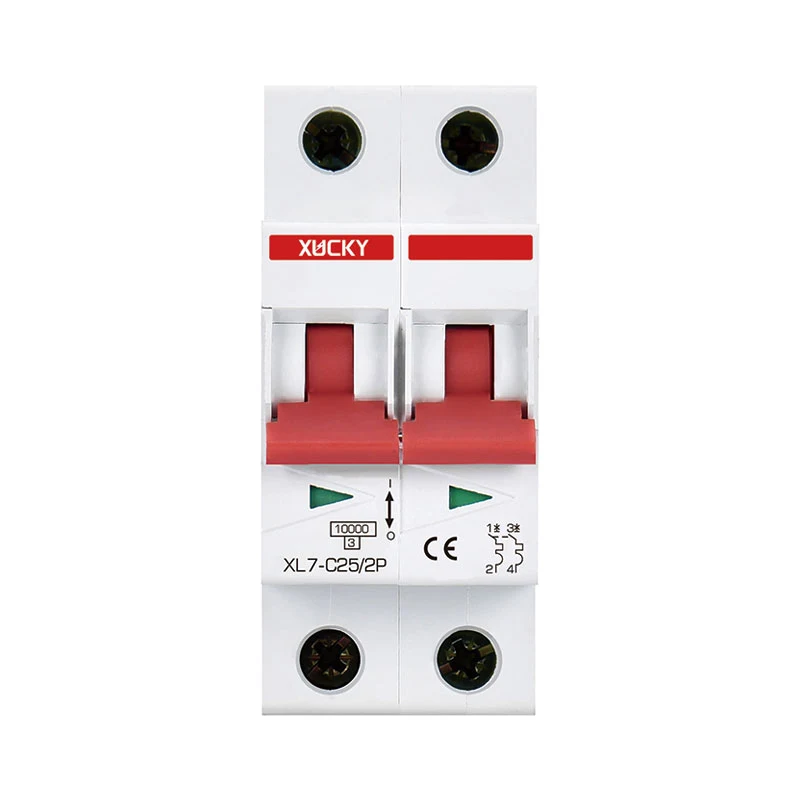

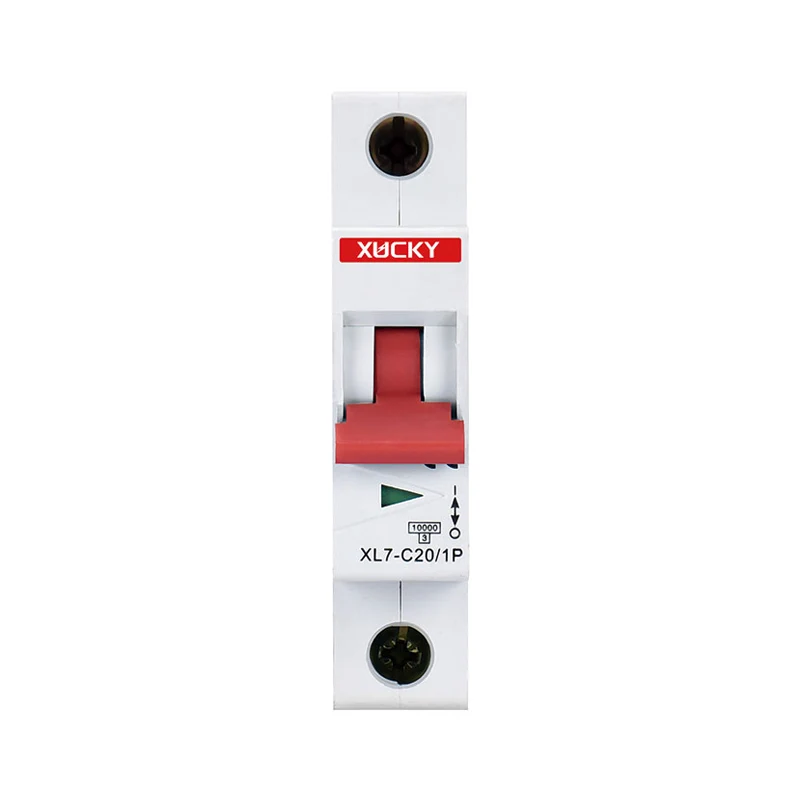

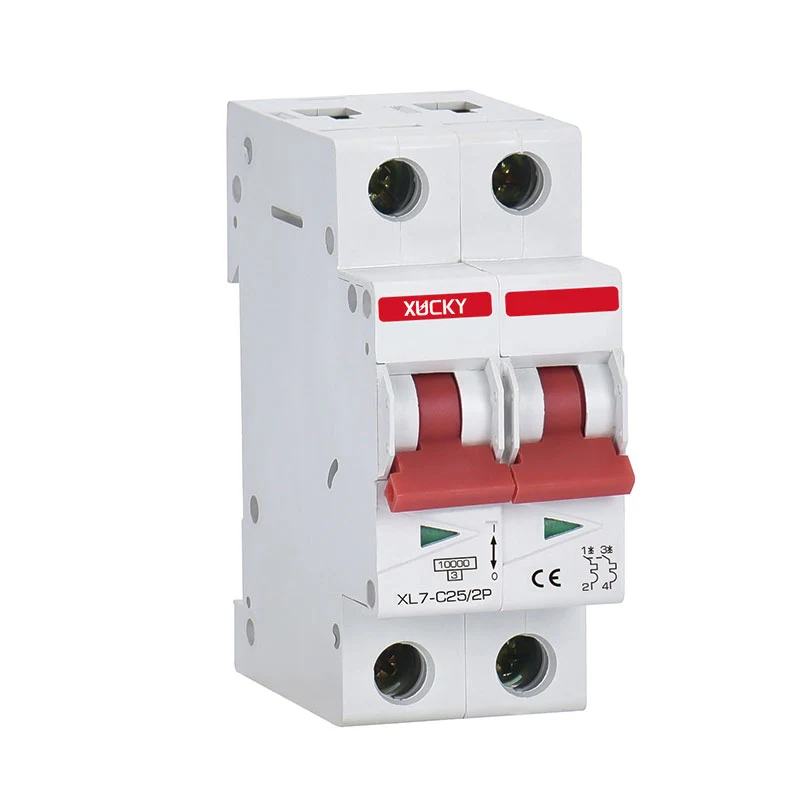

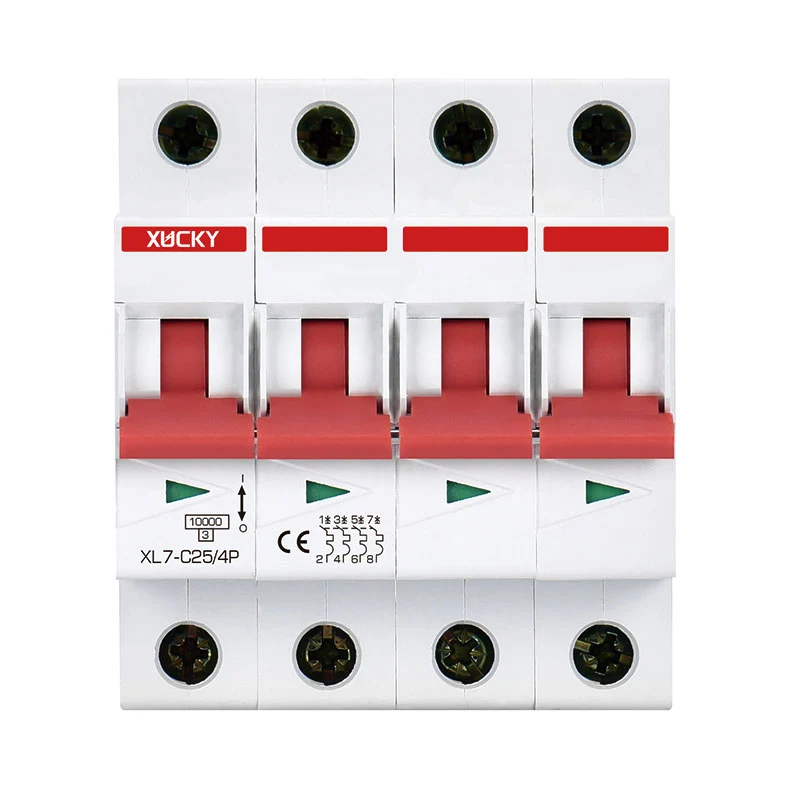

DZ50N-63 миниатюралык өчүргүч

XUCKY Electric брендинин DZ50N-63 миниатюралык өчүргүчү (10KA миниатюралык өчүргүч), негизинен AC 50Гц/60Гц, 110V, 230V (220V), 400V (380V) номиналдык чыңалуу, 3A 1 номиналдык токтун коргоо бөлүштүрүүчү линиялары үчүн колдонулат. 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A жана 63A, номиналдуу кыска туташуунун үзүү сыйымдуулугу 10КА же андан төмөн жана тез-тез жасалбаган, үзүлүүчү жана конвертацияланган линиялар үчүн колдонулат, ашыкча жүктөө, кыска туташуулар коргоо. Ошол эле учурда 10KA MCB көмөкчү контакттар, сигнализациясы бар индикатордук байланыштар, шунттарды чыгаруу, төмөн чыңалуудан бошотууну алыстан башкаруу жана башка модулдар сыяктуу күчтүү көмөкчү функция модулдарына ээ. DZ50N-63 Miniature Circuit Breaker (10KA MCB) GB10963.1, IEC60898-1 стандартынын стандарттарына жооп берет.

Сурамжылоо жөнөтүү

Продукт Description

Жогорку сапаттагы ылайыкташтырылган өнүмдөр DZ50N-63 Miniature Circuit Breaker Кытайдан жеткирүүчүлөр жана өндүрүүчүлөр, XUCKY Electric көп жылдар бою модулдук электр терминалдык жабдууларына адистешкен. Биздин өнүмдөр жакшы баа артыкчылыкка ээ жана Түштүк Америка, Жакынкы Чыгыш, Африка, Түштүк-Чыгыш Азия рынокторунун көбүн камтыйт. Биз сиздин Кытайдагы узак мөөнөттүү өнөктөшүңүз болууну чыдамсыздык менен күтөбүз.

Негизги техникалык параметрлери

Номиналдуу ток	6A,10A,16A,25A,32A,40A,50A,63A
поляктар	1P,2P,3P,4P
Rated Voltage Ue	230V/400V
Номиналдуу импульска туруштук берчү чыңалуу(1.2/50)Uimp	6кВ
Диэлектрик сыноо чыңалуу At And Ind. Freq . 1мин	2кВ
Коргоо классы	IP20
Термо - магниттик релиз мүнөздөмөсү	B-ийри (3-5 дюйм), C-ийри (5-10 дюйм), D-ийри сызыгы (10-14 дюйм)
Электрдик өмүр	2000
Механикалык жашоо	10000
Жылуулук элементин орнотуу үчүн маалымдама температурасы	35℃
Айлана-чөйрөнүн температурасы	-5~+40℃
Терминал туташуу түрү	Phillips Screws
Адаптер кабели	6-63A 1-25mm² 16-3AWG
Катуу момент	3.0N.M
Аксессуарлар менен айкалышы Көмөкчү контакт
Көмөкчү байланыш	Ооба
Ойготкуч байланыш	Ооба
Шунт чыгаруу	Ооба
Voltage Release Under	Ооба

Ачуу мүнөздүү ийри сызыгы -- B C D түрү

Температураны компенсациялоо

Курчап турган чөйрөнүн температурасы 30 градуска жетпегенде, шилтемени оңдоо коэффициенти төмөнкүдөй болот.

Айлана-чөйрөнүн температурасы	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Учурдагы оңдоо коэффициенти	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Байланыш

Номиналдуу ток	Минималдуу адаптер жез зым
6A	1 MM² / 17AWG
10A	1,5 MM² / 16AWG
16A	1,5 MM² / 16AWG
25A	2,5 MM² / 13AWG
32A	4 MM² / 11AWG

40A	6 MM² / 10AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
