Электрондук өчүргүч ECB

Колдонуу чөйрөсү

XUCKY Электрондук өчүргүч ECB (Тышкы райондук өчүргүч) продуктусу электр системаларын так көзөмөлдөө жана мониторинг жүргүзүү талап кылынган ар кандай колдонмолордо колдонуу үчүн иштелип чыккан. Бул коммерциялык жана өнөр жай орнотуулары үчүн ылайыктуу, анын ичинде энергия бөлүштүрүү системалары, автоматташтыруу процесстери жана энергияны башкаруу чечимдери. XUCKY ECB AC 50Hz/60Hz үчүн ылайыктуу. нормалдуу шарттарда линияны сейрек айландыруу жана мотордун сейрек ишке кириши үчүн электр менен иштөө механизминин өчүргүчү колдонулушу мүмкүн. Электрдик операциянын сериясы кичинекей, орнотууга оңой, иштөөдө туруктуу, интуитивдик дисплей жана кол менен башкарса болот. Анын комплекстүү көрсөткүчтөрү дүйнөдөгү окшош буюмдардын алдыңкы деңгээлине жетти.

Классификация

ECB продукты электрдик параметрлерди көзөмөлдөө жана көзөмөлдөө үчүн атайын иштелип чыккан интеллектуалдык электр түзүлүштөрүнүн категориясына кирет. Аны электр системалары үчүн өнүккөн акылдуу контроллер катары классификациялоого болот.

Intelligent Controller Performance

ECB продуктунун ичиндеги акылдуу контроллер маалыматтарды алуу, иштетүү жана жооп берүү жагынан жогорку көрсөткүчтөрдү сунуш кылат. Негизги өзгөчөлүктөр төмөнкүлөрдү камтыйт:

● Чыныгы убакыт режиминде чыңалууга, токко, кубат факторуна жана энергия керектөөсүнө мониторинг жүргүзүү

● Автоматташтырылган каталарды аныктоо жана сигнализация

● Алыстан кирүү жана башкаруу мүмкүнчүлүктөрү

● Оптималдуу тутумдун иштеши үчүн өзгөчөлөштүрүлүүчү орнотуулар жана босоголор

Нормалдуу иштөө шарттары

Ишенимдүү иштешин камсыз кылуу үчүн, ECB продукт төмөнкү шарттарда орнотулган жана иштетилиши керек:

● Айлана-чөйрөнүн температурасы -5℃~+40℃ ортосунда, бийиктик 2000 метрден ашпайт.

● Атмосфералык шарттар: эң жогорку температура 40℃ Абанын салыштырмалуу нымдуулугу 50% ашпайт жана 20℃Убакыт 90%ке жеткенде жогорку салыштырмалуу нымдуулукка жол берилиши мүмкүн.。Атайын чараларды көрүү керек. температуранын өзгөрүшүнө байланыштуу кээде пайда болгон конденсация.

● Орнотуу сайтынын тышкы магнит талаасы геомагниттик талаадан 5 эсе ашпоого тийиш, буюмдун жанында чоң электромагниттик тоскоолдуктарды (мисалы, жогорку кубаттуулуктагы кыймылдаткычтар же жыштык өзгөрткүчтөр) болтурбоо, жарылуучу жана жегич газдар жок, жамгыр жана кар басып, кургак жана желдетилген.

● Булгануу деңгээли: 3-деңгээл; Орнотуу категориясы: III

Структурага кыскача киришүү

● Электр иштөө механизми автоматтык өчүргүчтүн ишенимдүү иштешин камсыз кыла турган номиналдык иштөө чыңалуусунун 85~110% (24VDC, чыңалууга уруксат берилген диапазон 22.4~25.2VDC) ортосунда.

● Иштөө чыңалуусу: AC220V/DC220V, AC380V/DC380V, DC24V; жалпысынан 3 жумушчу чыңалуу.

● P1 жана P2 - иштеп жаткан электр менен жабдууга кирүү терминалдары. P1 жана P2 автоматтык өчүргүчтүн негизги чынжырынан обочолонушу керек жана негизги чынжырдын ортосунда AC2000V/1мин кем эмес чыңалуу каршылыгына туруштук бере алат жана бузулуп, жарылып кетпеши керек. Колдонулган чыңалууга каршылыкты аныктоочу шайман IEC60947-1 (GB14048) .1) Талаптарга жооп берет

● S1, S2, S4 башкаруу линиясынын кирүү аягы, ал эми сигнал импульстук сигнал (кыска мөөнөттүү байланыш); столдун релесиндеги контакттар S1 (жалпы чекит), S2 (жабуу), S4 (ачык) менен туташтырылган. S1 жана S2 столдун релесиндеги контакттар аркылуу туташтырылганда автоматтык өчүргүч жабылат (жабуу буйругу бир калыпта аткарылышы үчүн сигналдын кошулушун же ажыратылышын талап кылбайт); S1 жана S4 үстөл релесиндеги контакттар аркылуу туташтырылганда, өчүргүч бөлүнөт (которуу буйругу сигналды туташтыруу же ажыратууну талап кылбайт)

● Автоматтык режим дарбазаны жабуу же бөлүү үчүн автоматтык өчүргүчтү кол менен иштетүүгө которулганда, өчүргүч дарбазаны жаап же бөлө алат. Ага S1, S2 жана S4 күйгүзүү же ажыратуу сигналдары таасир этпейт.

● Кол режиминдеги автоматтык өчүргүч жабылганда же ажыратылганда жана автоматтык режимге өткөндө, өчүргүч сигналды башкаруу режимине ылайык иштөөгө муктаж эмес, автоматтык өчүргүчтү күйгүзүү үчүн S1, S2 жабуу сигналын гана кайра иштетиңиз. жабуу (жабуу буйругу сигналдын кошулушун же ажыратылышын талап кылбайт); коммутатор S1, Дедукция (буйрук аткаруу үчүн сигналдын кошулушун же ажыратылышын талап кылбайт).

● Автоматтык өчүргүч кыска туташуу же өчүрүү иштебей калганда, 1s өзүн-өзү баштапкы абалга келтирүү функциясы (автоматтык өчүргүчтүн сплиттер абалына иштөөсү) автоматтык режимде кечиктирилип, өчүрүү же өчүрүү алдында сигнал тарабынан башкарылбайт. (жабуу сигналы бир калыпта туташтырылган же дарбаза сигналы бирдей туташтырылган); гана кайра- Дарбаза жабык (жабуу буйругу сигналды бир калыпта туташтыруу же ажыратууну талап кылбайт); S1 жана S4 дарбазасы өчүргүчкө туташтырылган (дарбаза буйругу сигналды аткаруу үчүн туташтырууну же ажыратууну талап кылбайт). Кол режиминде өчүргүчтү жабуу же бөлүү операциясы жок.

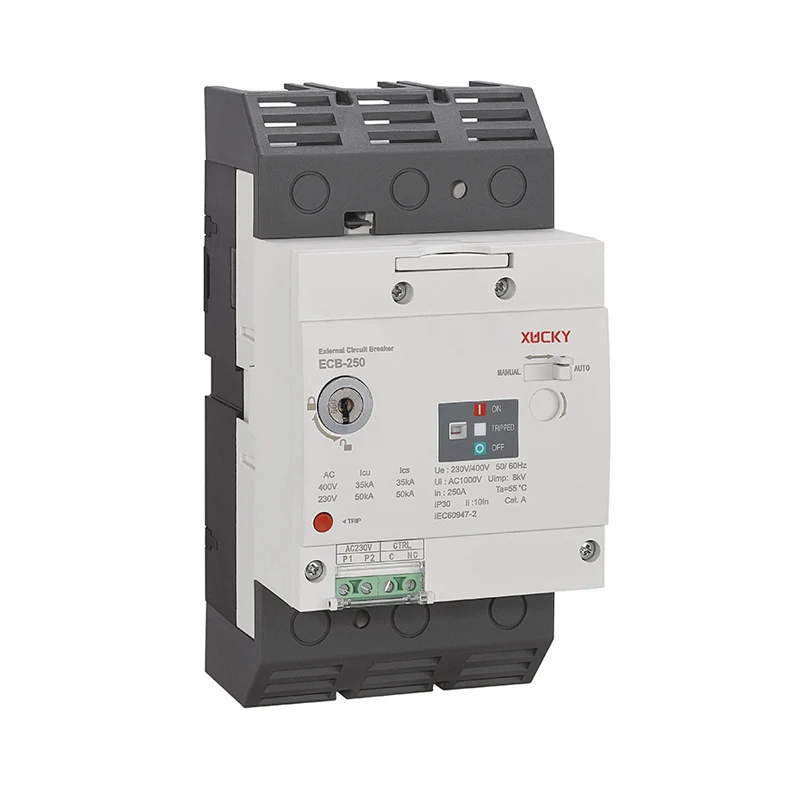

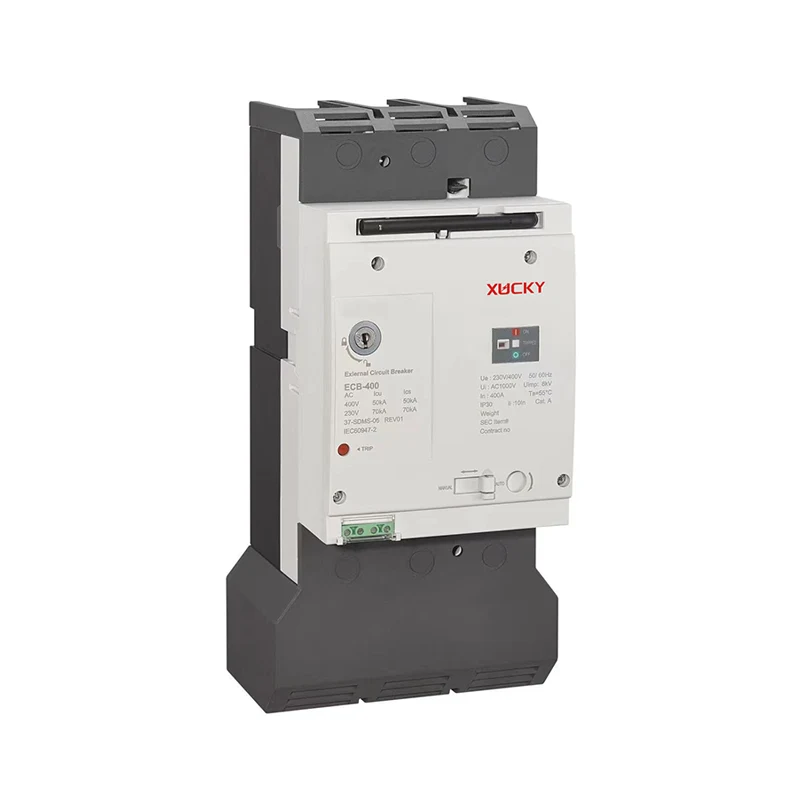

Сырткы көрүнүштүн сүрөттөлүшү
