NDM1 калыптанган корпустун өчүргүч

XUCKY NDM1 Калыпталган корпустун өчүргүчтөрү (NDM1, мындан ары - MCCB), эл аралык алдыңкы технологияны колдонуу менен компания тарабынан иштелип чыккан жана иштелип чыккан жаңы автоматтык өчүргүчтөр. Автоматтык өчүргүчтөр төмөнкүдөй мүнөздөмөлөргө ээ: компакттуу өлчөм, жогорку үзүү жөндөмдүүлүгү, кыска аралыкта жана титирөөдөн кургактыкта же кемелерде колдонулуучу идеалдуу продуктулар. Автоматтык өчүргүчтүн номиналдык изоляциялык чыңалуусу 800V (NDM1-63 үчүн 500V), ал AC 50Hz / 60Hz бөлүштүрүү тармагына, 690V номиналдык жумушчу чыңалуу жана 1250A номиналдык ток үчүн, кубаттуулукту бөлүштүрүү жана чынжыр менен кубаттуулукту коргоо үчүн ылайыктуу ашыкча жүктөө, кыска туташуу, төмөн чыңалуу жана башка катачылыктардан улам жабдуулар бузулууда. Ошондой эле чынжырлардын сейрек конверсиясынан жана мотордун сейрек ишке киришинен жана ашыкча жүктөөдөн, кыска туташуудан, чыңалуудан коргоо үчүн.

Сурамжылоо жөнөтүү

Продукт Description

Колдонуу чөйрөсү

XUCKY NDM1 Калыпталган кутусунун автоматтык өчүргүчү (NDM1, мындан ары MCCB) — эл аралык алдыңкы технологияны колдонуу менен компания тарабынан иштелип чыккан жана иштелип чыккан жаңы автоматтык өчүргүчтөр. Автоматтык өчүргүчтөр төмөнкү мүнөздөмөлөргө ээ: компакттуу өлчөм, жогорку үзүү жөндөмдүүлүгү, кыска аралыкка жана титирөөгө туруктуу, кургактыкта же кемелерде колдонулуучу идеалдуу продукт. Автоматтык өчүргүчтүн номиналдык изоляциялык чыңалуусу 800V (NDM1-63 үчүн 500V), ал AC 50Hz / 60Hz бөлүштүрүү тармагына, 690V номиналдык жумушчу чыңалуу жана 1250A номиналдык ток үчүн, кубаттуулукту бөлүштүрүү жана чынжыр менен кубаттуулукту коргоо үчүн ылайыктуу ашыкча жүктөө, кыска туташуу, төмөн чыңалуу жана башка катачылыктардан улам жабдуулар бузулууда. Ошондой эле чынжырлардын сейрек конверсиясынан жана мотордун сейрек ишке киришинен жана ашыкча жүктөөдөн, кыска туташуудан, чыңалуудан коргоо үчүн. NDM1 автоматтык өчүргүчү вертикалдуу (тик) же туурасынан (туурасынан) орнотулушу мүмкүн.

NDM1 MCCB изоляцияга ылайыктуу жана символу " ".

NDM1 Калыпталган кутучанын автоматтык өчүргүчү стандартка жооп берет: GB14048.2 "төмөн чыңалуудагы коммутаторлор жана башкаруу жабдуулары, 2-бөлүк: өчүргүчтөр."

Модел жана мааниси

Эскертүү:

Уюлуна ылайык, ал төрт түргө бөлүнөт:

Түрү А: N-уюл ашыкча ток чыгаруучу компоненттери жок, жана N-уюл бардык бою туташтырылган жана күйгүзүү же өчүрүү үчүн башка үч уюл менен иштебейт;

B-түрү: ашыкча ток чыгаруучу компоненттери жок N-уюл жана N-уюл башка үч уюл менен иштеши мүмкүн (өчүрүү алдында N-уюлду күйгүзүү);

C түрү: N-уюлу ашыкча токтун бошотуучу компоненттери менен бекитилген жана N-уюл башка үч уюл менен иштеши мүмкүн (өчүрүү алдында N-уюлду күйгүзүү);

D-түрү: N-уюлу ашыкча ток чыгаруучу компоненттери менен бекитилген, ал эми N-уюл туташтырылган жана күйгүзүү же өчүрүү үчүн башка үч уюл менен иштебейт.

Кодсуз бөлүштүрүү үчүн автоматтык өчүргүч, 2 менен мотор коргоо үчүн өчүргүч

Туткасы менен түз иштөө үчүн код жок; P электр менен иштөө үчүн; Z.

Ашыкча ток чыгаруунун номиналдык тогу боюнча классификация:

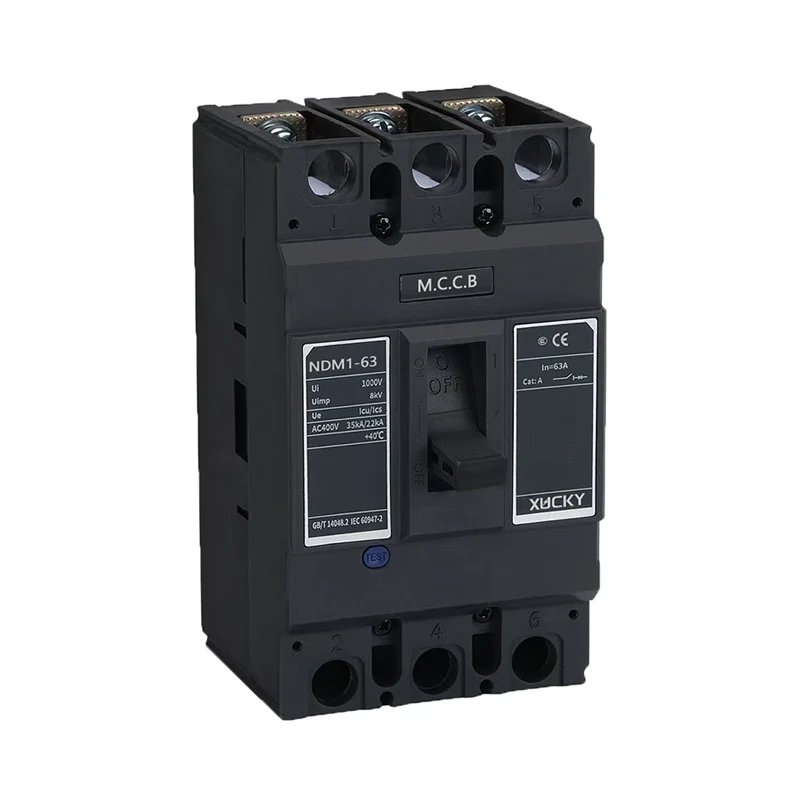

NDM1-63 MCCB тогузга ээ: 6,10,16,20,25,32,40,50,63 A;

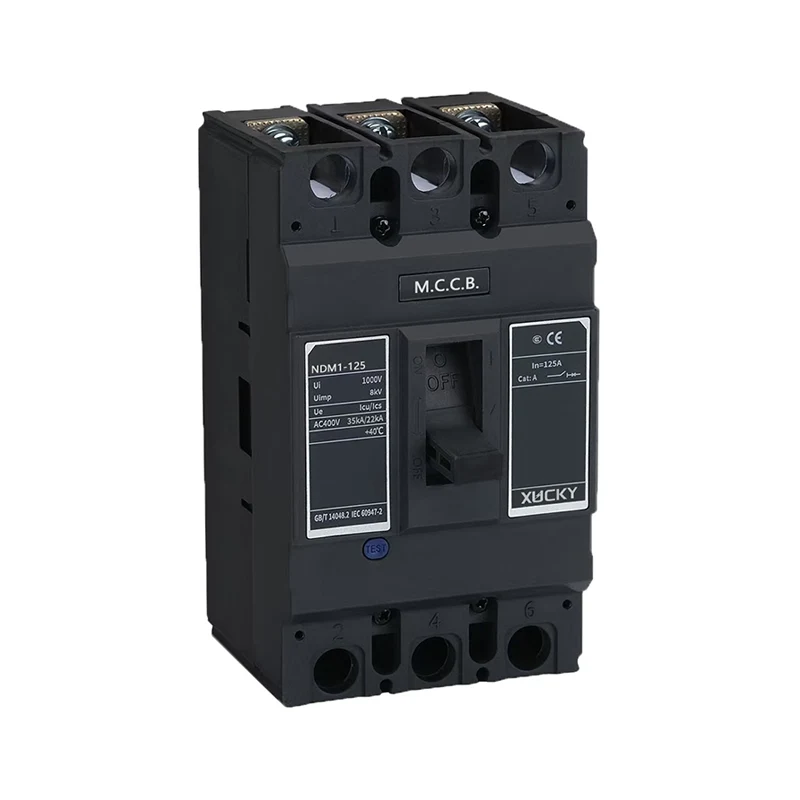

NDM1-125 MCCB он бир: 16,20,25,32,40,50,63,80,100,125 А;

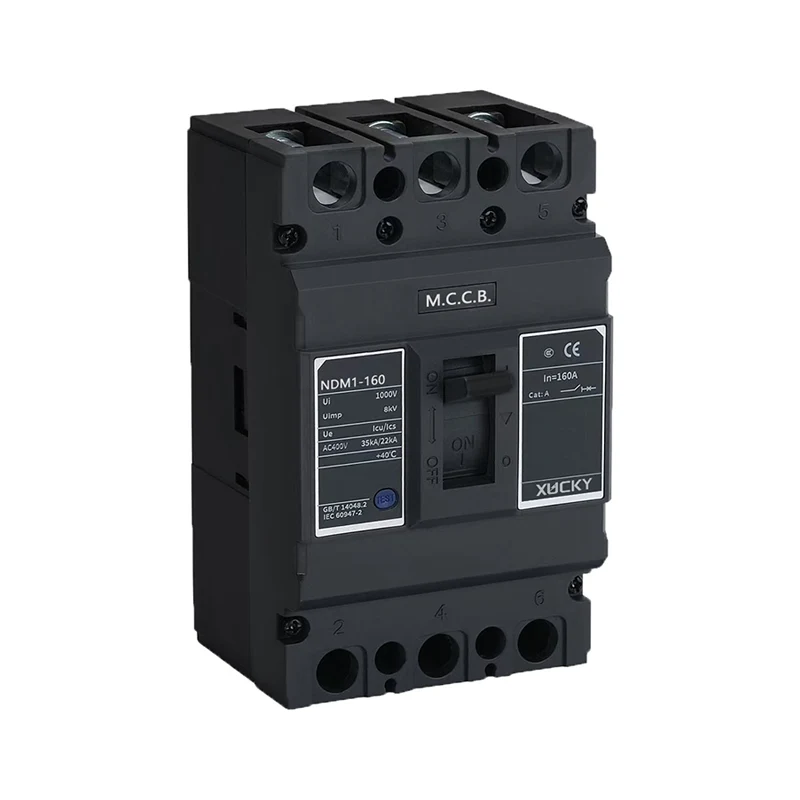

NDM1-160 MCCB тогузга ээ: 32,40,50,63,80,100,125,160 А;

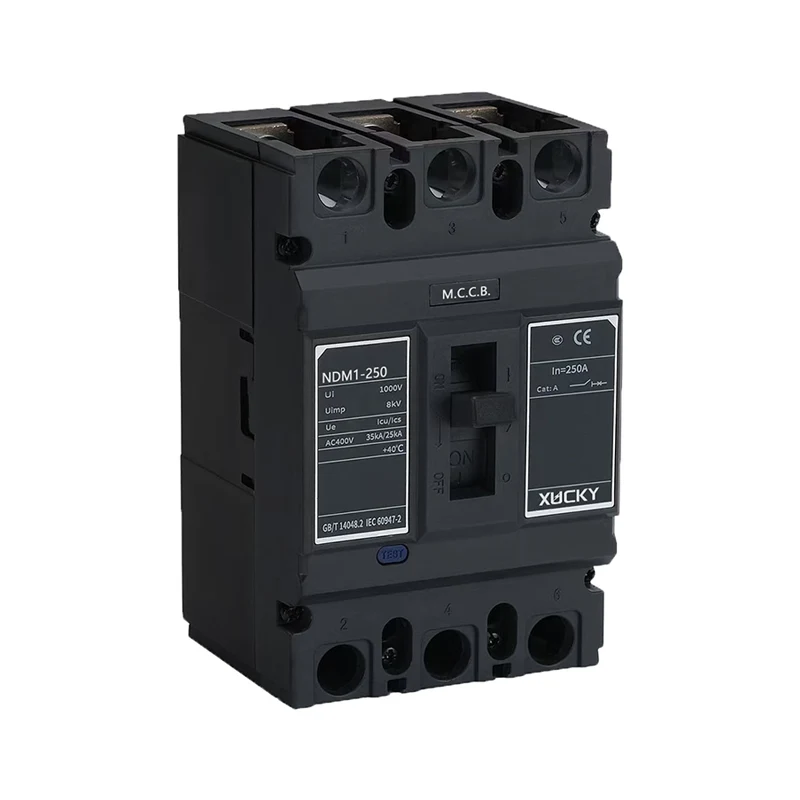

NDM1-250 MCCB жетиден турат: 125,140,160,180,200,225,250 А;

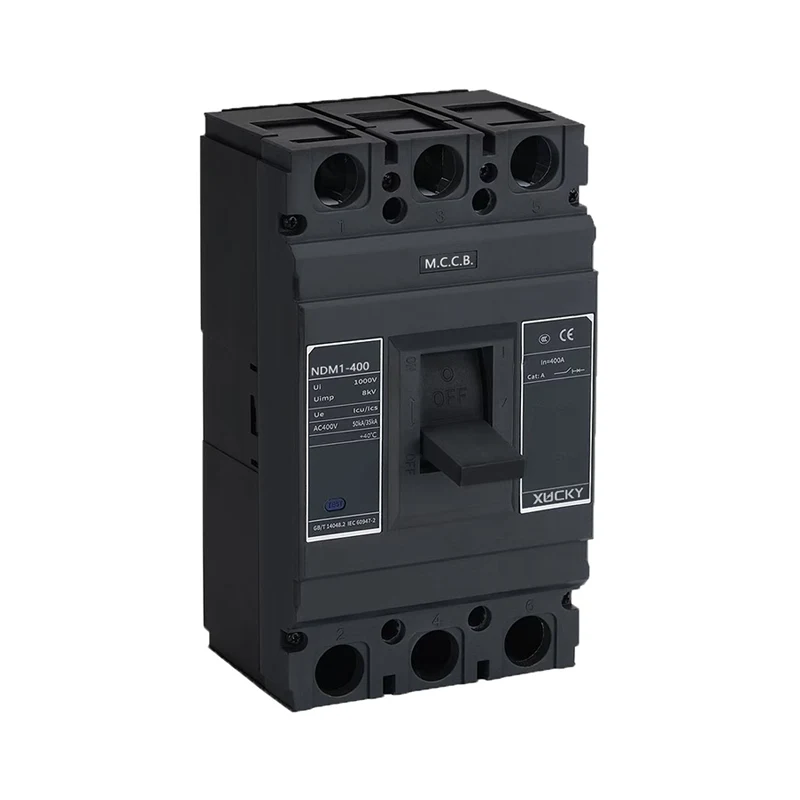

NDM1-400 MCCB бешке ээ: 225,250,315,350,400 А;

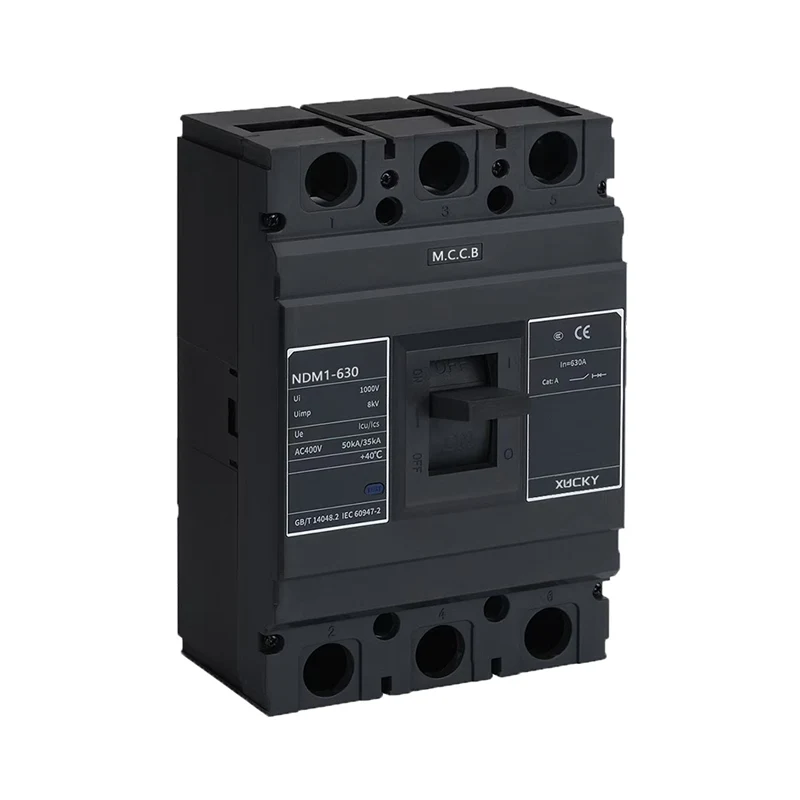

NDM1-630 MCCB үчөө бар: 400,500,630 А;

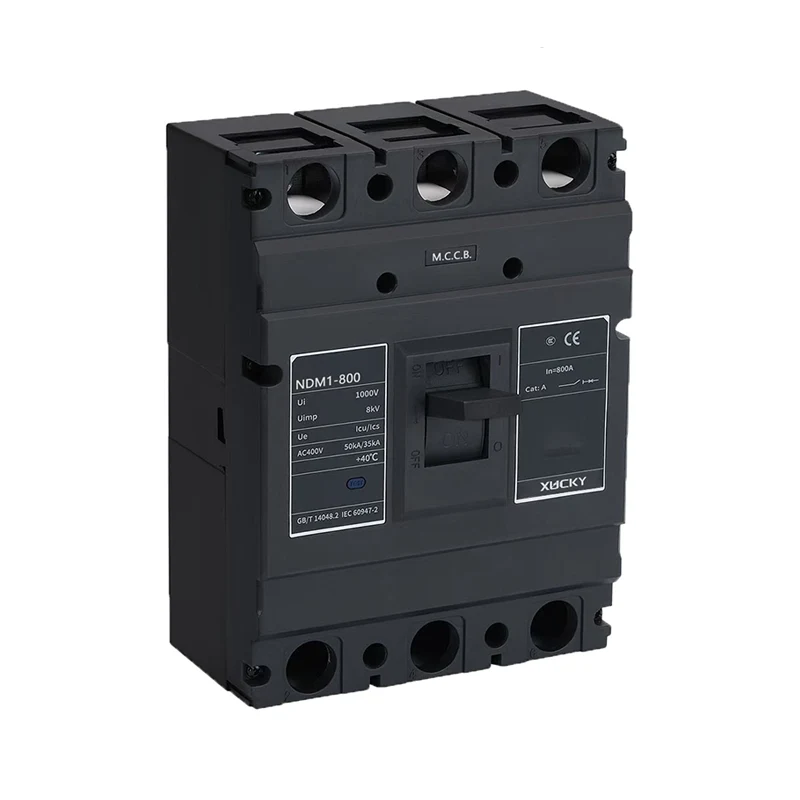

NDM1-800 MCCB үчөө бар: 630,700,800A;

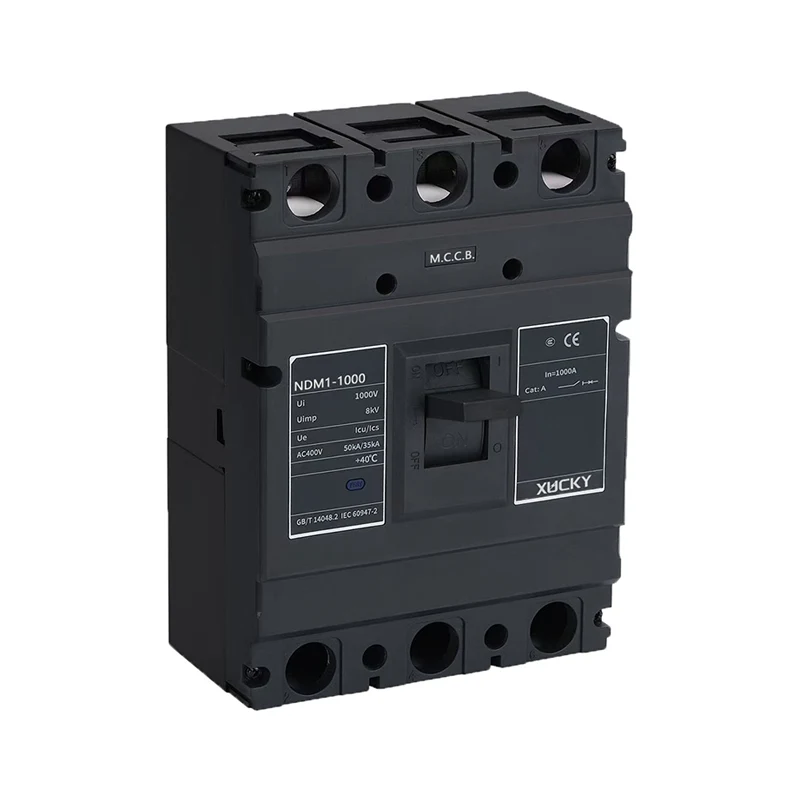

NDM1-1000 MCCB эки бар: 800,1000A.

Эскертүү: 6A гана электромагниттик (замандык) түргө ээ, сунуш кылынбайт.

Электр өткөргүч ыкмасы боюнча: тактайдын алдындагы зымдар, борттун арткы жагындагы зымдар, тактанын кыстаруу түрү.

Ашыкча токтун релизинин үлгүсү боюнча: термодинамикалык-электромагниттик (кош) типтеги, электромагниттик (көз ирмемдик) түрү.

Кийимге ылайык, анын эки түрү бар: кийим менен же кийимсиз.

Кийимге ички аксессуарлар жана сырткы аксессуарлар кирет: Ички аксессуарларда шунттан бошотуу, чыңалуудан төмөн бошотуу, көмөкчү контакт жана сигнал байланышы бар. Сырткы аксессуарлар тутканы иштетүү механизми, электр менен башкарылуучу иштөө механизми жана башкалар.

Үзүү жөндөмдүүлүгүнө ылайык: L-стандартты сындыруучу түрү; М-экинчи жогорку сынуу түрү; H-жогорку бузулуу түрү

Нормалдуу иштөө шарттары

■ Айланадагы абанын температурасы: -5℃~+40℃, жана 24 сааттын орточо температурасы +35℃ төмөн.

■ Бийиктиги: Орнотуу жеринин бийиктиги 2000мден ашпайт.

■ Атмосфералык шарттар: Эң жогорку температурада абанын салыштырмалуу нымдуулугу +40℃ 50% ашпайт; Төмөн температурада салыштырмалуу нымдуулук жогору болушу мүмкүн. Максималдуу орточо салыштырмалуу нымдуулук 90%, орточо айлык минималдуу температура +25℃, гелдин бетиндеги продукттун температурасынын өзгөрүшүн эске алыңыз.

■ Булгануу даражасы: 3.

Негизги техникалык параметрлери

Негизги техникалык көрсөткүч

1, бөлүштүрүү үчүн райондук өчүргүчтүн бир заматта иш-аракет мүнөздүү орнотуу мааниси 10In ± 20%, NDM1-1000 7In ± 20% болуп саналат; Мотор коргоо үчүн автоматтык өчүргүчтүн бир заматта иш-аракет мүнөздөмөсү белгиленген мааниси 12In ± 20% түзөт.

2, 2-таблицадагы өчүргүчтүн номиналдык мааниси.

3, Айлана-чөйрөнүн температурасы +40℃ болгон учурда, 3-таблицада көрсөтүлгөн бөлүштүрүүчү ашыкча токту чыгаруу аракетинин мүнөздөмөлөрү үчүн автоматтык өчүргүч, 4-таблицада көрсөтүлгөн кыймылдаткычты коргоонун ашыкча ток чыгаруу аракетинин мүнөздөмөлөрү.

Ар бир полюс бир убакта күйгүзүлгөндө электр энергиясын бөлүштүрүү үчүн автоматтык өчүргүчтөрдүн ашыкча ток чыгаруунун тескери убакыт үзүү аракетинин мүнөздөмөлөрү

Жок.	Сыноо агымы	I/In	Убакытты коюу	Баштапкы абалы
1	Кадимки өчүрүлбөгөн ток	1.05	2с(In>63A)，1с(In≤63A)	Суук
2	Кадимки өчүрүлбөгөн ток	1.30	2с(In>63A)，1с(In≤63A)	1-тесттен кийин дароо

Бөлүштүрүү үчүн автоматтык өчүргүчтүн көз ирмемдик иш-аракетинин мүнөздөмөсү жөндөө мааниси 10In±20%, ал эми кыймылдаткычты коргоо үчүн автоматтык өчүргүчтүн көз ирмемдик иш-аракетинин мүнөздөмөсү 12In±20% түзөт.

Ар бир полюс бир эле учурда күйгүзүлгөндө мотор коргоо үчүн автоматтык өчүргүчтөрдүн ашыкча ток чыгаруунун тескери убакыт үзүү аракетинин мүнөздөмөлөрү

Жок.	I/In	Убакытты коюу	Баштапкы абалы	Эскертүү
1	1.0	>2 ч	Суук
2	1.2	≤2с	1-тесттен кийин дароо
3	1.5	≤4мин	Суук	10≤n≤225
3	1.5	≤8мин	Суук	225 < ≤ 630да
4	7.2	4s≤T≤10s	Суук	10≤In≤225
4	7.2	6s≤T≤20s	Суук	225 < ≤ 630да

Температуранын өзгөрүшүн азайтуучу факторлордун таблицасы

Модель/Коэффициент/Температура	+40℃	+45℃	+50℃	+55℃	+60℃
NDM1-63	1	0.94	0.88	0.80	0.72
NDM1-100	1	0.95	0.89	0.84	0.76
NDM1-225	1	0.96	0.91	0.87	0.82
NDM1-400	1	0.94	0.84	0.80	0.73
NDM1-630	1	0.93	0.88	0.83	0.76
NDM1-800	1	0.93	0.88	0.83	0.76
NDM1-1250	1	0.88	0.83	0.79	0.76

Контур жана орнотуу өлчөмдөрү

NDM1-63、 125、1 60、250 Тактанын алдындагы зымдардын контуру жана орнотуу өлчөмү

NDM1-400、 630、 800、 1000 Тактанын алдындагы зымдардын контуру жана орнотуу өлчөмү

Автоматтык өчүргүчтөрдүн аксессуарлары

1. Автоматтык өчүргүчтөрдүн ички аксессуары

1.1 Шунт чыгаруу

шунт чыгаруунун номиналдык башкаруу менен камсыз кылуу чыңалуу: AC50Hz, 230V, 400; DC110V, 220V, 24V; 70% ~ 110% ортосунда болгондо, автоматтык өчүргүчтү ишенимдүү сындыра алат.

Маневр чыгаруунун номиналдуу башкаруу чыңалуу DC24V болгондо, жез зымдын максималдуу узундугу төмөнкү талаптарга жооп бериши керек

Рейтингдик башкаруу камсыз кылуу чыңалуу Uc(DC24V)/Өткөргүч аймагы	1,5 мм²	2,5 мм²
100%Uc 85%Uc	150м 100м	250м 160м

Жогорудагы таблицадагы талаптар аткарылбаса, шунттарды чыгарууну башкаруу схемасын төмөнкү сүрөттү колдонуу менен долбоорлоо сунушталат

1.2 Төмөн чыңалуудагы чыгаруу

Электр менен камсыздоо чыңалуусу диапазонун 70% дан 35% га чейинки чыңалуудагы чыңалууга чейин төмөндөгөндө, төмөн чыңалуудагы өчүргүч ишенимдүү үзгүлтүккө учурайт; камсыздоо чыңалуусу номиналдык чыңалуудан төмөн болгондо, 35% төмөн чыңалуудан бошотуу, өчүргүчтүн алдын алуу үчүн төмөн чыңалуудан бошотуу; камсыз кылуу чыңалуусу төмөн чыңалуудагы чыгаруунун номиналдык чыңалуусунун 85% жогору болгондо, төмөн чыңалуудагы релиз автоматтык өчүргүчтүн жабылышын камсыздайт. Төмөнкү чыңалуудагы релиздер AC50Hz, 230V, 400V боюнча бааланат.

Атайын эскертүү: Төмөн чыңалуудагы өчүргүч, номиналдуу чыңалуудагы төмөн чыңалууда гана, ал кадимкидей ачылып-жабыла алат.

1.3 Алдын ала төлөнгөн эсептегич атайын чыгаруу

Алдын ала төлөнгөн эсептегичтин атайын чыгарылышынын номиналдуу иштөө чыңалуусу Ue AC230/50Hz, ал нормалдуу түрдө (65% ~ 110%) Ue диапазонунда иштей алат. Ctrl өчүрүлгөндө, автоматтык өчүргүч 0,5 сек ~ 2 сек ачылат. Алдын ала төлөнгөн эсептегичтин электрдик схемасы

1.4 5-таблицадагы көмөкчү контакттардын жана сигнализациянын контакттарынын номиналдык мааниси

Классификация

Кадимки жылуулук ток (Ith)

Номиналдуу ток качан

AC 400V Ie(AC-15)

Номиналдуу ток качан

DC 220V Ie(DC-13)

Көмөкчү байланыш

0.4

0.15

Ойготкуч байланыш

0.3

0.15

а. Көмөкчү байланыш

б. Ойготкуч байланыш

Ойготкуч контакттары автоматтык өчүргүч кадимкидей ачылып-жабылганда иштебейт, ойготкуч контакттары кадимки ачылуу менен кадимки жабылуунун ортосунда бекер өчүрүлгөндөн же ката өчүрүлгөндөн кийин гана которулат.

2. Автоматтык өчүргүчтөр үчүн тышкы аксессуар

2.1 Мотордун иштөө механизми. Баалуу маани жана код 6-таблицада көрсөтүлгөн.

Категория/Модель	NDM1-63. 125.160. 250	NDM1-400. 630. 800. 1000
Структура түрү	Электромагнит	Мотор
AC чыңалуу коду	AC50Hz, 230V, 400	AC50Hz, 230V, 400
DC чыңалуу коду	DC110V, 220V	DC110V, 220V

ЭСКЕРТҮҮ: Электрдик иштетүү механизми бар автоматтык өчүргүч өчүрүлгөндөн кийин, электрдик иштетүү механизми өчүргүчтү кайра иле бериши керек, андан кийин ал жабылышы мүмкүн.

Тиешелүү каттар	Функциянын аты	Моделге туура келген функция
a	Моделдин өзгөчөлүктөрү	NDM1 калыптанган куту Circuit Breaker
b	Кадрдын бааланган учурдагы коду	63A、125A、160A、250A、 400A、630A、800A、 1000A
c	Үзүү жөндөмдүүлүгүнүн мүнөздөмөсү код	стандарттык бузуу түрү;
d	Иштөө режиминин коду	Колго коду жок операция; электр үчүн P операция; Z туткасын айлантуу үчүн операция
e	полюс	3-үч мамы; 4-төрт мамы
f	Аты-жөнү	2 Электромагниттик бошотуу; 3 Кош чыгаруу
g	Аксессуар	00 Аксессуарсыз 08 Ойготкуч байланыш 10 Шунт чыгаруу 20 Көмөкчү байланыш 30 Төмөн чыңалуудан бошотуу 40 Шунт чыгаруу, көмөкчү контакт 50 Шунт чыгаруу, төмөн чыңалуудан бошотуу 60 Көмөкчү контакттардын эки топтому 70 Көмөкчү контакт, Төмөнкү чыңалуудан бошотуу 18 Шунт чыгаруу, Ойготкуч байланыш 28 Көмөкчү контакт, Ойготкуч байланыш 38 Төмөнкү чыңалуудан бошотуу, Ойготкуч байланыш 48 Шунт чыгаруу, Көмөкчү контакт, Ойготкуч байланыш 58 Шунтты чыгаруу, Төмөнкү чыңалуудан бошотуу, Ойготкуч байланыш 68 Кошумча контакттардын эки топтому, Ойготкуч байланыш 78 Көмөкчү контакт, Төмөнкү чыңалуудан бошотуу, Ойготкуч байланыш 10Y Алдын ала төлөнгөн эсептегич арналган чыгаруу 40Y Алдын ала төлөнгөн эсептегич арналган чыгаруу, Көмөкчү байланыш 50Y Алдын ала төлөнгөн эсептегич арналган чыгаруу, көмөкчү байланыш, Undervoltage чыгаруу 18Y Алдын ала төлөнгөн эсептегич арналган чыгаруу, Ойготкуч байланыш 48Y Алдын ала төлөнгөн эсептегич арналган чыгаруу, көмөкчү байланыш, Ойготкуч байланыш 58Y Алдын ала төлөнгөн эсептегич арналган чыгаруу, Undervoltage чыгаруу, Ойготкуч байланыш
h	Колдонмо	үчүн код жок бөлүштүрүү; 2 мотор үчүн коргоо
i	Кадимки буюмдар	Код жок; Т ачык үчүн буюмдарды жабуу
j	Ампер	10、16、20、25、32、63、80、100、125、160、180、200 、225、250、315、350、400、500、630、700、800、1000

Мисал: NDM1-63/ 33102 63A NDM1 тибиндеги калыптанган корпустун автоматтык өчүргүчтөрүн билдирет, кадрдын номиналдык ток 63A, үзүү кубаттуулугу стандарттуу түрү, туткасы иштеши, 3 уюл, кош бошотуу, шунтрелиз менен, мотор коргоо үчүн, номиналдык ток 63A .

Тандоо, орнотуу, колдонуу буюмдун колдонмосуна же тиешелүү улуттук стандарттарга шайкеш келиши керек.

Эскертүү: 4P автоматтык өчүргүчтүн N-уюл түрү A-түрүнө, В-түрүнө бөлүнөт, ал демейки Btype үчүн көрсөтүлгөн эмес.
