JN17-12 Комбинацияланган жерге туташтыргыч

XUCKY Electric брендинин Jn17-12 Combined Grounding Switch - эл аралык алдыңкы технологияны колдонуу менен компания тарабынан иштелип чыккан жана иштелип чыккан жаңы өчүргүчтөр. JN17-12 / 40 (эски түрү JN15-12 / 40) сериясындагы ички жогорку чыңалуудагы жерге туташтыргыч - бул ESI түрүнө ылайык жаңы дизайн жана жакшыртылган продукт, структурасы 3-10КВ электр энергиясы тутумуна ылайыктуу, чогулган. , Үч фазалуу, AC 501601Hz, HV бөлүштүргүчтөрдүн ар кандай түрлөрү жана жерге туташтыруу коргоосу менен колдоо. Бул GB1985-2004 жана IEC129 стандартына ылайык келет.

Сурамжылоо жөнөтүү

Продукт Description

JN17-12 Комбинацияланган жерге туташтыргычтын продукт аныктамасы

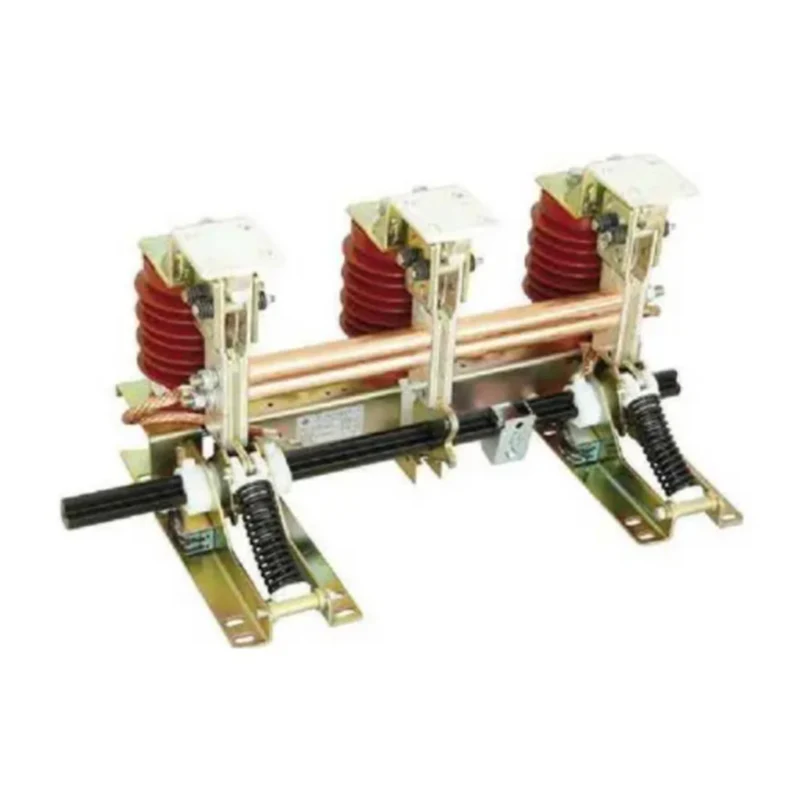

Jn17-12,40 Combined Grounding Switch

Introduction

JN17-12 сериясындагы имараттын жогорку чыңалуудагы жерге туташтыргычы - бул ESI түрүнө ылайык жаңы дизайн жана өркүндөтүлгөн продукт, түзүмү 3-10KV, Үч фазалуу, AC 501601Hz электр тутумуна ылайыктуу, ар кандай түрдөгү колдоо HV бөлүштүргүчтөрдүн жана жерге туташтыргычтын коргоо. Бул GB1985-2004 жана IEC129 стандартына ылайык келет.

JN17-12 Комбинацияланган жерге туташтыргычтын иштөө абалы

1. Айлана-чөйрөнүн температурасы: -10°C 一+40°C

2. Алитуда: 1000м Исенсордун бийиктиги: 140мм)

3. Салыштырмалуу нымдуулук: Күндүн орточо салыштырмалуу нымдуулугу w 95% Айдын орточо салыштырмалуу нымдуулугу w <90%

4. Жер титирөөнүн күчү: 8 градус

5. Кир болуу даражасы: II

Негизинен JN17-12 Комбинацияланган Жерге туташтыргычтын техникалык параметрлери

	пункт	бирдиги	Data
	Номиналдуу чыңалуу	КВ	12
	Кыска убакытка туруштук берүү (жылуулук туруктуулугу)	THE	40
	Номиналдуу кыска туташууга туруштук берүү убактысы	S	4
	Кыска туташуунун номиналдык ток	THE	100
	Номиналдуу чокуга туруштук берүү (динамикалык туруктуулук)	THE	100
Номиналдуу изоляция деңгээли	Номиналдуу кыска убакыт электр жыштыгы чыңалууга туруштук берет	КВ	42
Номиналдуу изоляция деңгээли	Чагылгандын номиналдык импульсу чыңалууга туруштук берет	КВ	75
	Machinery Life	убакыт	2000

JN17-12/40 жерге туташтыргыч (ES-10/31.5) Контур жана орнотуу өлчөмү

Jn17-12,40 Combined Grounding Switch

Жез терминалдык блок

Jn17-12,40 Combined Grounding Switch

Тешиктин жайгашуу диаграммасы

Jn17-12,40 Combined Grounding Switch

Спецификация	E	F	G	H	D
JN17-12/40-210	210	50	185	655	516
JN17-12/40-220	220	50	185	675	536
JN17-12/40-230	230	50	85	695	556
JN17-12/40-250	250	50	185	735	596
JN17-12/40-275	275	50	210	810	646

Буйрутма жазуулары өнүмдүн спецификациясын, тирөөчтөрдүн ортосундагы борбордук аралыкты, эгерде электр дисплей түзмөгү мага керек болсо же болбосо керек болсо, заказ берүүдө жумшак шилтеменин узундугуна көңүл буруңуз (нормалдуу L = 250 мм).
