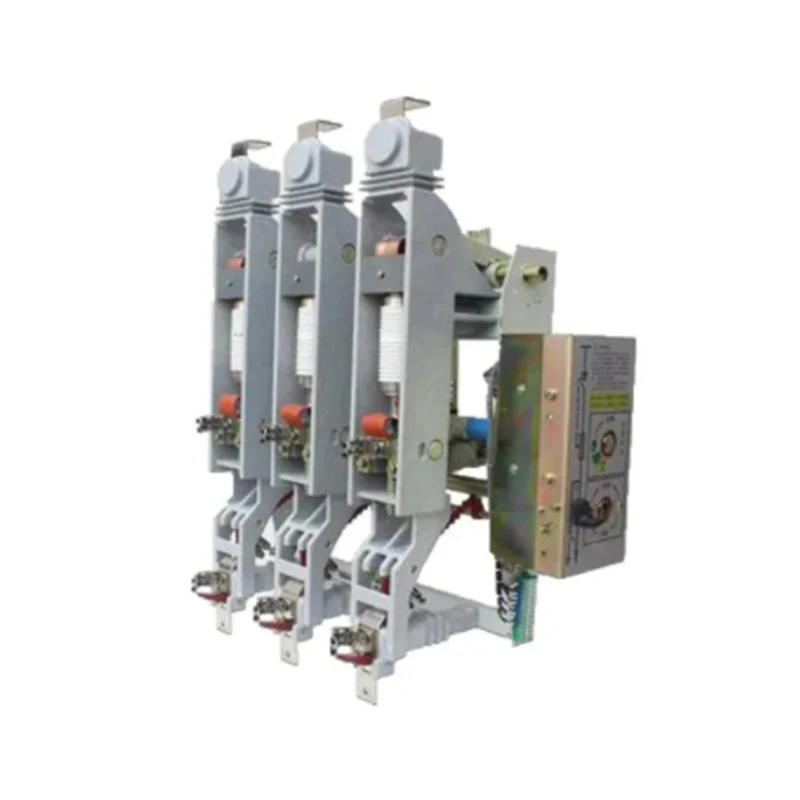

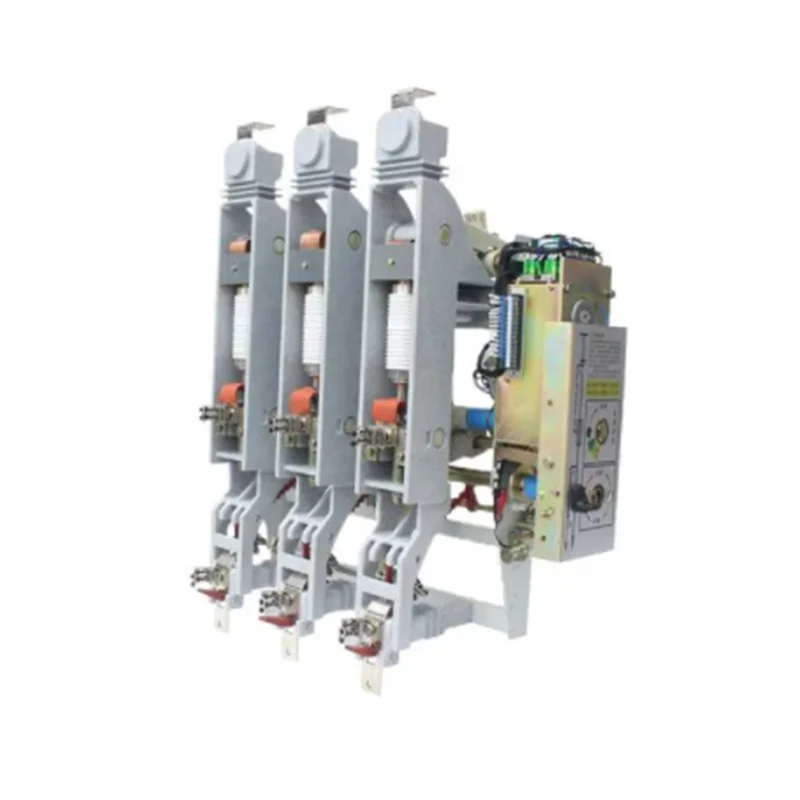

FZRN61 Ажыратуучу жана Жерди өчүргүч менен жүктөөнү үзүү

Жабык AC жогорку чыңалуу кичирейтилген вакуумдук жүк тыныгуу өчүргүч

• 3 фаза

• 3 жумушчу орун

• интеграцияланган

• ажыраткыч жана жерге өчүргүч менен

• оң/сол операция, тескери орнотуу жеткиликтүү

Ажыратуучу которгуч жана Жерди которгуч менен FZRN61 жүктөөнү тыныгуу которгучуна сереп салуу

• FZN61-12DG/630-20 жана FZN61-12DG/1250-25 жабык AC жогорку чыңалуу кичирейтилген вакуумдук жүк өчүрүү өчүргүчтөр 12 кВ номиналдык чыңалуу жана 50 Гц номиналдык жыштыгы менен үч фазалуу жогорку вольттуу өчүргүч жабдуулар болуп саналат, жүк токторун которуу үчүн колдонулат , жабык контур ток, жүк жок трансформатор жана кабелдик заряддоо ток, жана кыска туташуу ток кылып. Үч позициялуу кичирейтилген вакуумдук жүктү өчүрүү которгучу үстү жагында ажыратуучу өчүргүч жана ылдый жагында жерге өчүргүч менен жабдылган кыска туташуу токуна туруштук бере алат.

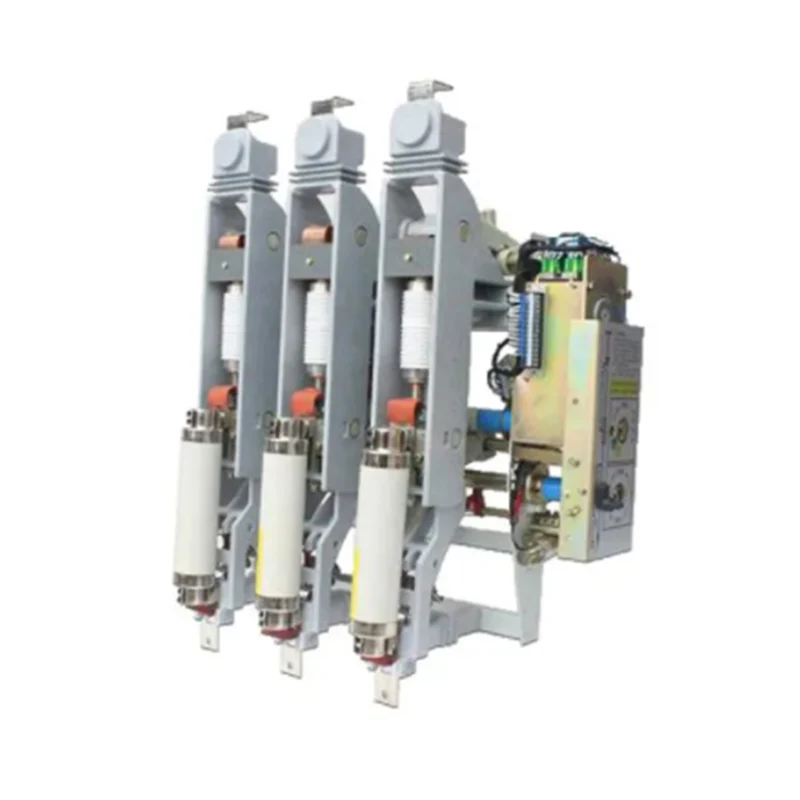

• FZRN61-12DG/200-31,5 AC жогорку чыңалуудагы кичирейтилген вакуумдук жүк сындыргыч өчүргүч-камсыздандыруу айкалыштыруу бирдиги жабык жогорку вольттуу өчүргүч жабдуулары, FZRN61-12DG миниатюралык жүк өчүрүү өчүргүч жана SLAJ-12 (XRNT-10) жогорку чыңалуудагы ток чектөөчү комбайндар. сактагыч. Ал кыска туташуу токуна чейин каалаган токту үзө алат; жүгүн ажыратуучу өчүргүч жумушчу токту, сактагыч токту үзөт жана биргелешкен жумушчу ток менен толук кыска туташуу токунун ортосундагы ар кандай токту үзөт. Ошол эле учурда, сактагыч анын соккусу аркылуу жүк тыныгуу ачкычын ачат.

Ажыратуучу которгуч жана Жерди которуштуруучу FZRN61 жүктөөнү үзүү которгучунун сүрөттөмөсү

Колдонуу шарттары

• Айланадагы абанын температурасы: -30℃~+40℃;

• Бийиктик: ≤1000м; 3000м жогору ылайыкташтырылышы мүмкүн;

• Салыштырмалуу нымдуулук: суткалык орточо ≤95%, айлык орточо ≤90%;

• Жер титирөөнүн күчү: ≤8 градус;

• Өрт жана жарылуу, химиялык коррозия жана катуу титирөө коркунучу жок жерлер;

• Булгануу даражасы: II.

Техникалык параметрлер жана аткаруу

Продукт монтажын талдоо чийме

1. үстүнкү розетка 2. ажыратуучу өчүргүч 3. изоляциялык негиз 4. ийкемдүү туташуу 5. үстүнкү сактагыч 6. сактагыч 7. төмөнкү сактагыч 8. өчүрүү пластина 9. төмөнкү розетка 10. металл каркас 11. вакуумдук үзгүч 12. пружинанын механизми 13. 14. иштетүү панели

Продукциянын структурасына киришүү

• Вакуумдук ажыратуучу жүктү үзүү өчүргүч модулдук продукт болуп саналат; кадр түзүмү: компакт түзүмү, интегралдык ажыратуучу өчүргүч, вакуумдук жүктү өчүрүү өчүргүч, сактагыч, бүтүндөй жогорку өндүрүмдүүлүктөгү жогорку чыңалуудагы электр өнүмдөрү катары жерди өчүргүч.

• Чакан өлчөмү: ачык жана жабык абалда туурасы: вакуумдук жүк тыныгуу которгучтун туурасы ≤299mm.

• Жогорку параметрлери: вакуумдук жүк тыныгуу өчүргүчтүн номиналдык ток 1250A чейин; 2000 кВА трансформаторду коргой турган өчүргүч-камсыздандыруу айкалыштыруу блогунун номиналдык ток 200А чейин.

• Кирүүчү линияны ажыратуучу өчүргүч жерди өчүргүч менен байланышкан. Жерди өчүргүч ачылгандан кийин, кирүүчү линияны ажыратуучу өчүргүч ошол эле аракетте жабылат.

• Ачылгандан кийин көзгө көрүнгөн сыныгы бар Rotary ажыратуучу өчүргүч.

• Туура эмес иштешин алдын алуу үчүн вакуумдук ажыратуучу жүктү өчүргүч менен ажыратуучу (жер) өчүргүчтүн ортосунда механикалык блокировка бар. Ажыратуу өчүргүч жабылгандан кийин вакуумдук жүктү өчүрүү өчүргүч жабылышы мүмкүн экенине ынаныңыз; ажыратуучу өчүргүч вакуумдук жүктү өчүргүч ачылгандан кийин гана ачылышы мүмкүн.

• жүк тыныгуу өчүргүч электр жана кол менен болгон электр иштетүү механизми менен жабдылышы мүмкүн, алыстан башкарууну ишке ашыра алат.

• Кошумча кошумча өчүргүч, шунт жана ашыкча ток чыгаруу.

• Вакуумдук жүктү тыныгуу өчүргүчтүн ачылыш жана жабылуу ылдамдыгына кол менен иштөө таасир этпейт.

• Натыйжалуулукка каршы механизм жогорку чыңалуудагы жабдуулардын толук комплектинин "беш алдын алуу" талаптарына жооп берет.
