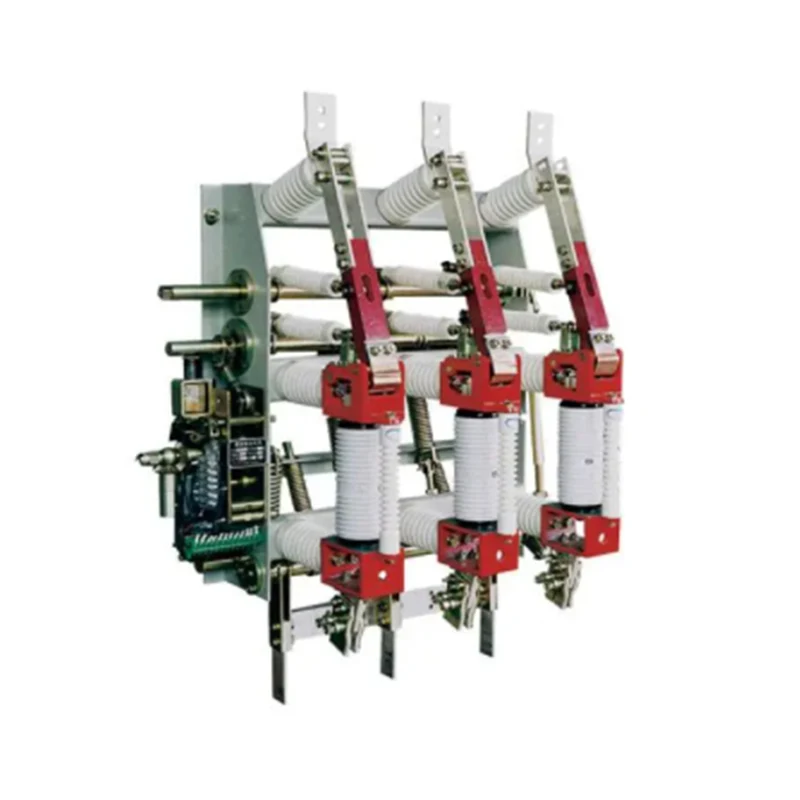

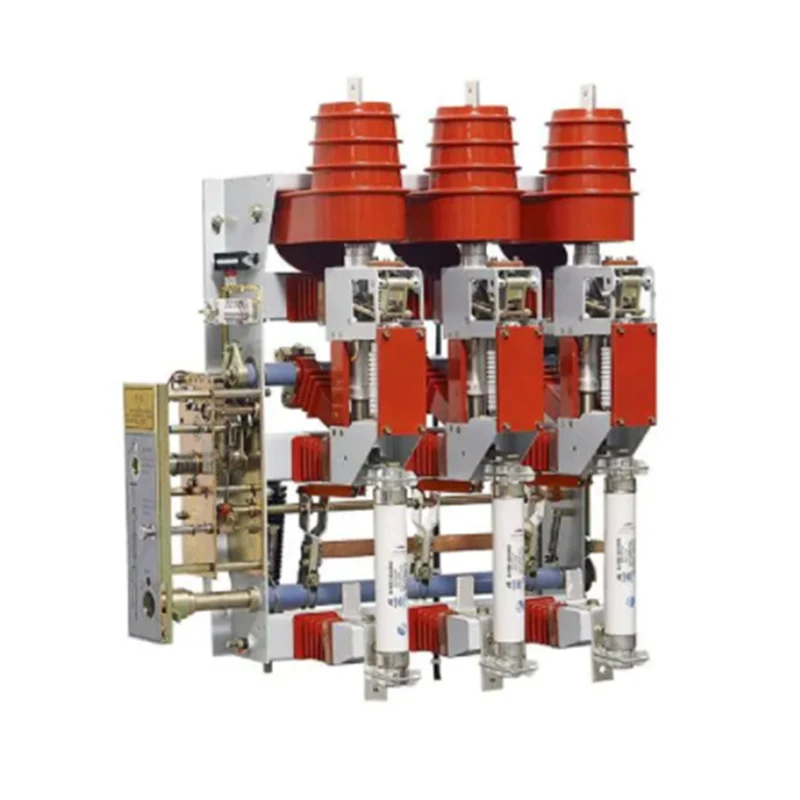

FZN25-12 сериясы ички жогорку чыңалуудагы вакуумдук жүк ташуучу

Жогорку сапаттагы FZN25-12 сериялуу имараттын ичиндеги жогорку чыңалуудагы вакуумдук жүктү өчүрүү которгучу кытайлык камсыздоочулардан, XUCKY Electric көп жылдар бою модулдук электр терминалдык жабдууларга адистешкен. Биздин өнүмдөр жакшы баа артыкчылыкка ээ жана Түштүк Америка, Жакынкы Чыгыш, Африка, Түштүк-Чыгыш Азия рынокторунун көбүн камтыйт. Биз сиздин Кытайдагы узак мөөнөттүү өнөктөшүңүз болууну чыдамсыздык менен күтөбүз. FZN25-12 имараттын ичиндеги HV вакуумдук жүгүн өчүрүүчү 3 фазалуу AC 50Гц 12кВ ички өчүргүч жабдуулар.

Сурамжылоо жөнөтүү

Продукт Description

FZN25-12 сериясындагы имараттын ичиндеги жогорку чыңалуудагы вакуумдук жүктү өчүрүү которгучунун контуру

FZN25-12 ички HV вакуумдук жүк өчүргүч 3 фазалуу AC 50Hz 12kV ички өчүргүч жабдуулар..

♦ Иштөө механизми: жазгы иштөө механизми, кол түрү жана электр түрү бар;

♦ Операциянын түрү: оң жана солго операция;

♦ Иш багыты: сол операция, оң операция;

♦ Колдонмо: ички 12кВ коммутатор.

FZN25-12 сериясынын айлана-чөйрө шарттары. Ички жогорку чыңалуудагы вакуумдук жүктү ажыраткыч

♦ Айлана-чөйрөнүн температурасы: -25°C 〜+40°C;

♦ Бийиктиги: <1000м (деңиз деңгээлинен жогору);

♦ Салыштырмалуу нымдуулук: суткалык орточо <95%, айлык орточо <90%;

♦ Жер титирөөнүн күчү: <8 деңгээл;

♦ Булгануу даражасы: II;

♦ Өрт, жарылуу, химиялык коррозия жана олуттуу титирөө жок орнотулган жер.

Техникалык параметрлер ♦ Негизги техникалык параметрлер

ЖОК	пункт		бирдиги	FZN25-12LT 630-20	FZRN25-12D/T 200-31,5
1	Номиналдуу чыңалуу		кВ	12	12
2	Номиналдуу жыштык		Hz	50	50
3	Номиналдуу ток		A	630	200
4	1мин электр жыштыгы туруштук чыңалуу (фазадан жерге,	Фазадан жерге, фазадан фазага	кВ	42	42
	уюлдардын ортосунда, ачык контакттар)	Изоляциялык сынык		48	48
5	Чагылгандын номиналдык импульсуна туруштук берүүчү чыңалуу (фазадан	Фазадан жерге, фазадан фазага	кВ	75	75
5	жер, уюлдардын ортосунда, ачык контакттар)	Изоляциялык сынык	кВ	85	85
6	Номиналдуу кыска убакытка туруштук берүү агымы (жылуулук туруктуулугу ток)	Жүктөөнү үзгүлтүккө учуратуу	кА	20
7	Номиналдуу кыска туташуу узактыгы (жылуулук туруктуулук убактысы)	Жүктөөнү үзгүлтүккө учуратуу	s	4
8	Номиналдуу кыска туташуу токту (чоку)		кА	50
9	Номиналдуу жигердүү жүк үзүүчү ток		A	630
10	Номиналдуу цикл үзүлүүчү ток		A	630
11	Номиналдуу кабелдик заряддоо ток			10
12	Трансформаторлордун номиналдык кубаттуулугу		кВА	1600	1600
13	Номиналдуу кыска туташуу токтун үзүлүүсү (токтун сактагычын чектөө)		кА		31.5
14	Номиналдуу үзүлүүчү өткөрүү ток		A		2000
15	Флюс модели				SDLAJ-12 SFLZJ-12
16	Чабуулчу чыгаруучу энергия		J		2-5

1±0,5

ЖОК	пункт	бирдиги	FZN25-12D/T 630-20	FZRN25-12D/T 200-31,5
17	Көмөкчү чынжырдын номиналдык чыңалуусу	V	^110 ^220	^110 ^220
18	Жер которгучу кыска убакытка туруштук бере алат	кА	20	20
19	Жер которуштуруунун эң жогорку кыска туташуу узактыгы	S	2	2
20	Жер которгучу эң жогорку токко туруштук берет	кА	50	50
21	Кыска кабыл алуу агымы номиналдык	кА	50	80(болжолдуу эң жогорку балл)
22	Механикалык жашоо	жолу	10000	10000

♦ Механикалык менчик

ЖОК	пункт	бирдиги	Нарк
ЖОК	пункт	бирдиги	FZN25-12 D/ T630 20	FZRN25-12 D/T200-31.5
1	Заряддалган бөлүктөр менен жерге чейинки абаны тазалоо	мм	>125
2	Өткөрүүчү түтүктү туруктуу контакт кармагычтын тереңдигине киргизүү	мм	>18
3	Вакуумдук үзгүч ачык аралык	мм	600+1
4	Вакуумдук үзгүч контакт пружинанын кысуу узундугу	мм	20+1
5	Вакуумдук үзгүч орточо жабылуу ылдамдыгы	м/с	0,6±0,2
6	Вакуумдук үзгүчтүн орточо ачылыш ылдамдыгы	м/с	1,0±0,2
7	Жабуу учуру	мс	<2
8	Үч фазалык жабуу жана ачуу синхронизми	мс	<3
9	Негизги схеманын каршылыгы	rQ	<150	<300
10	Кол менен опера+’ максималдуу момент	н.м	<160
11	Сактагычты ачуу убактысы	мс	-	30-40
12	Триггердин ачылыш убактысы	мс	40-45

♦ Энергияны сактоочу мотордун параметрлери

Модел	Номиналдуу чыңалуу V	Номиналдуу ток А	Номиналдуу кубаттуулугу В	Нормалдуу жумушчу чыңалуу диапазону
LLZY-CJ01B8	AC/DC220	0.7	70	85%-110% бааланган
66ZY-CJ028	AC/DC110	1.5	70	чыңалуу
