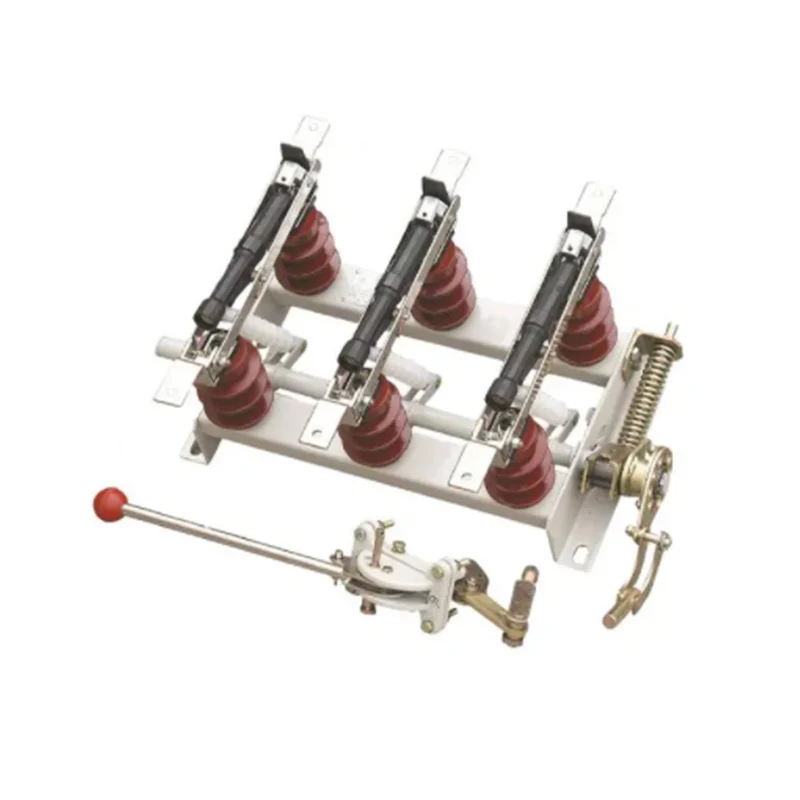

FN5-12 Сериялар ички жогорку чыңалуу аба жүк Break өчүргүч

Колдоо ылайыкташтырылган массалык өндүрүш FN5-12 сериясы жабык жогорку чыңалуу аба жүк үзгүлтүккө өчүргүч (мындан ары жүк сындырып өчүргүч) AC 50Hz 12kV тармагына тиешелүү, жүк ток үзүү жана кыска туташуу токту жабуу үчүн. Күйгүзүүчү менен жүк ташуучу өчүргүч өчүргүчтү коргоо үчүн кыска туташуу агымын өчүрө алат. Жүктөлгөн тыныгуу которгучу CS6-1 түрүндөгү кол менен иштөө механизми менен колдонулушу мүмкүн жана бул продукт атайын CS кол менен иштөө механизмин колдонот.

Сурамжылоо жөнөтүү

Продукт Description

Колдонмо

FN5-12 сериясындагы имараттын ичиндеги жогорку чыңалуудагы аба жүгүн өчүрүү өчүргүч (мындан ары жүктү үзүү өчүргүч) AC 50Hz 12kV тармагына, жүк токту үзүү жана кыска туташуу токту жабуу үчүн колдонулат. Күйгүзүүчү менен жүк ташуучу өчүргүч өчүргүчтү коргоо үчүн кыска туташуу агымын өчүрө алат.

Жүктөлгөн тыныгуу которгучу CS6-1 түрүндөгү кол менен иштөө механизми менен колдонулушу мүмкүн жана бул продукт атайын CS 口 кол менен иштөө механизмин колдонот.

Түрү жана мааниси

FN5-12 Series Indoor High Voltage Air Load Break Switch

Айлана-чөйрөнү колдонуу

а. Бийиктик < 1000 м;

б. Айлана-чөйрөнүн абасы mFre: -25~+40°C, (моторлуу иштөө механизми〉-5°C);

в. Салыштырмалуу нымдуулук: суткалык орточо <95%, айлык орточо < 90% (+25 °C);

г. Айкын булгануусу жок айлана-чөйрө абасы, мисалы, дат же күйүүчү газ, суу буусу ж.б.

д. Күчтүү титирөөсүз.

FN5-12 сериясынын техникалык маалыматы имараттын ичиндеги жогорку чыңалуудагы аба жүктөмөсүн өчүрүү которгучу

4.1 Жүктөөнү үзгүлтүккө учураткычтын техникалык параметрлери 1-таблица

аты	бирдиги	Нарк
Номиналдуу чыңалуу	кВ	12
Максималдуу жумушчу чыңалуу	кВ	12
Номиналдуу жыштык	Hz	5.
Номиналдуу ток	A	400 630
Номиналдуу кыска убакытка туруштук берүү агымы (жылуулук туруктуулугу ток)	кА/С	12.5/4 20/2
Номиналдуу чокуга туруштук берүү агымы (динамикалык туруктуулук ток)	кА	31,5 50
Номиналдуу жабык контур үзүлүүчү ток	A	400 630
Номиналдуу кубаттуулукту жүктөө үзүлүүчү ток	А.	400 630
5% номиналдык кубаттуулукту жүктөө сындыруучу ток	A	20 31.5
Номиналдуу кабелдик кубаттоо үзүлүүчү ток	A	10
Трансформатордун үзүлүүчү тогу жок жүктөм		1250кВА жүк жок трансформатордун ток
Номиналдуу кыска туташуу жабылуу ток	кА	31,5 50
Учурдагы үзүлүү убакыттарын жүктөө	Жүктөө/убакыт	100%/20 30%/75 60%/35 5%/80
1мин кубаттуулук жыштыгы w; чыңалуу (RMS), фазадан фазага / изоктмг сынык	кВ	42/48
Кубат жыштыгы v^tnstand чыңалуу обочолонгон жаракалар ортосундагы	кВ	53
Чагылгандын импульсу жерге чыңалууга (чокуга), фазадан фазага/изоляциялык сынууга туруштук берет	кВ	75/85
Иштөө моменти ачуу/жабуу	Нм(N)	90(80) 100(200)

Эскертүү: FN5-12D жүк өчүргүчтүн жерге төшөлгөн бөлүгү, кыска туташуу менен токтун кубаттуулугу.

4.2 Сактагычтын техникалык параметрлеринин таблицасы2

Модел	Номиналдуу чыңалуу КВ	Fuse Номиналдуу ток A	Номиналдуу үзүлүүчү ток KA	Коргоочу элементтин номиналдык ток
RN3	12	50	12.5	2, 3, 5, 7.5, 12, 15,20,30, 40, 50
		75		75
		100		100
		200		150 200
SDL*J	12	40	50	6.3, 10, 16, 20, 25,31.5,40
SFL*J	12	100		50, 63, 71, 80, 100
SKL*J	12	126		125

Сырткы көрүнүшү жана орнотуу өлчөмдөрү (мм)

1-сүрөт FN5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Framework	2. Пост изолятору	3. Подшипниктердин электр өткөргүч тактасы	4. Бычак
5. Дога өчүргүч	6. Торциондук пружина жана анын төөнөгүч подшипниги	7. Жол көрсөткүч	8. Электр өткөргүч тактасы
9. Рычаг	10. Жүктөө которгуч кыймылдуу подшипник	11. Жазгы заряддоо механизми	12. Иштөө механизми

2-сүрөт FN5-12D

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Framework	2. Жер тилкеси	3. 7 ,rth которгуч кыймылдуу подшипник	4. Пост изолятору
5. Жердин кыймылдуу подшипниги	6. Нур берүүчү электр өткөргүч тактасы	7. Бычак	8. Дога өчүргүч
9. Пружинаны жана + пружинанын төөнөгүч подшипнигин тартыңыз	10. Жол көрсөткүч	11. Электр өткөргүч тактасы	12. Рычаг
13.Load которуу подшипник	14. Жүктөө которгучу жазгы заряддоо механизми	15. Жер шарын заряддоо механизми	16. Жүктөөнү өчүргүчтүн иштөө механизми
17. Er rth vi ch иштетүү механизми	18. Блокировка механизми

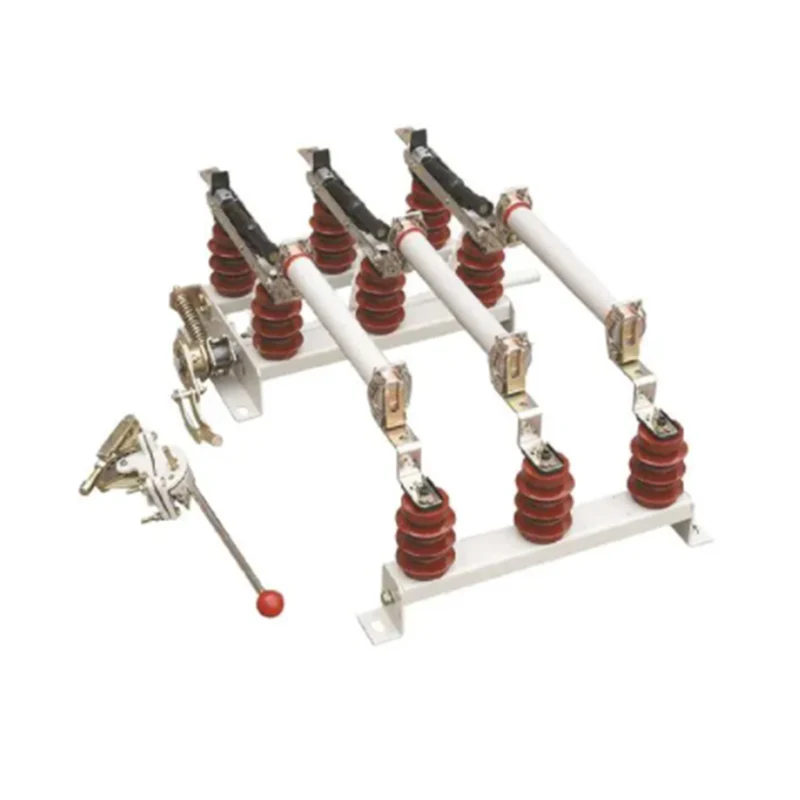

3-сүрөт FN5-12R(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12R жүктөө sv

2. Беринг сактагычтын электр өткөргүч тактасы

3. Фузер шилтемеси

4. Сактагычтын өткөргүч тактасы

5. Коргоочу база

4-сүрөт FN5-12DR

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D жүк s'icn

2. Беринг сактагычтын электр өткөргүч тактасы

3. Сактагыч

4. Сактагычтын өткөргүч тактасы

5. Коргоочу база

Механизм моделиCS6-1 csn	L Fuse модели		H	h
	SDLJ、SFLJ、SKL*J		935	530
	735 RN3-10	<75	990	585
	735 RN3-10	5=75	1040	635

5-сүрөт FN5-12R(S)a

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12 жүктөө swi、c:i

2. Беринг, се зымдар тактасы

3. Сактагыч

4. Сактагычтын өткөргүч тактасы

5. Коргоочу база

6-сүрөт FN5-12DR(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D алмаштыргыч	2. Беринг сактагычтын электр өткөргүч тактасы	3. Сактагыч
4. Сактагычтын өткөргүч тактасы	5. Fus	6. Блокировка механизми

Сүрөт 7 FN5-12R(D)L

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Рамка астында	2. изолятор	3. Сактагыч	4. Tripper аппараты
5. Кыймылдуу контакт	6. Дога өчүргүч	7. Жол көрсөткүч	8. Статикалык байланыш
9. Ачуу/жабуу механизми	10. Блоктоо түзүлүш	11. Жүктөөнү өчүргүчтүн иштөө механизми	12. Жерди өчүргүч
