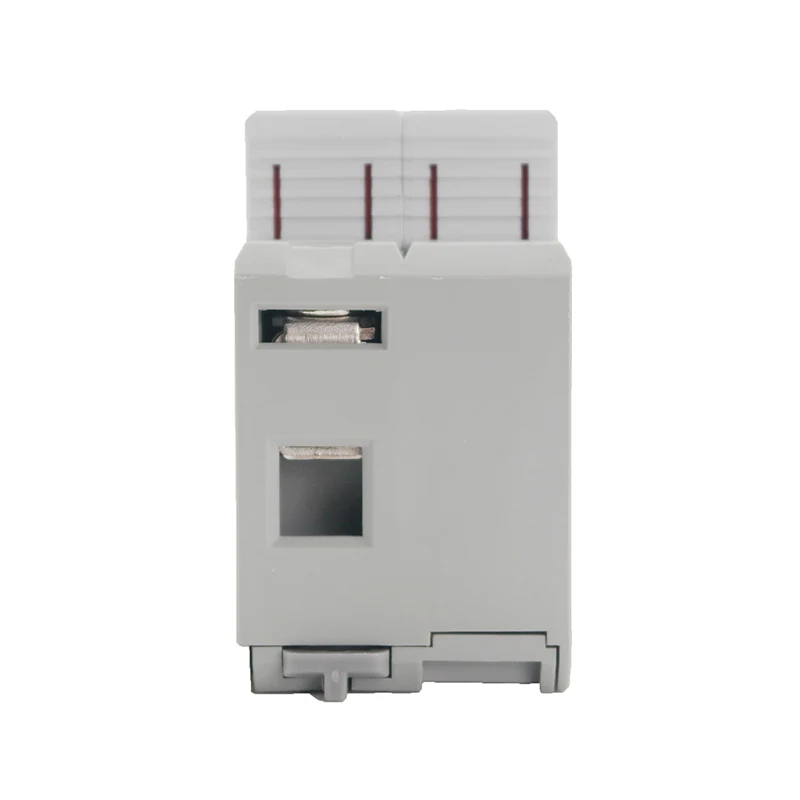

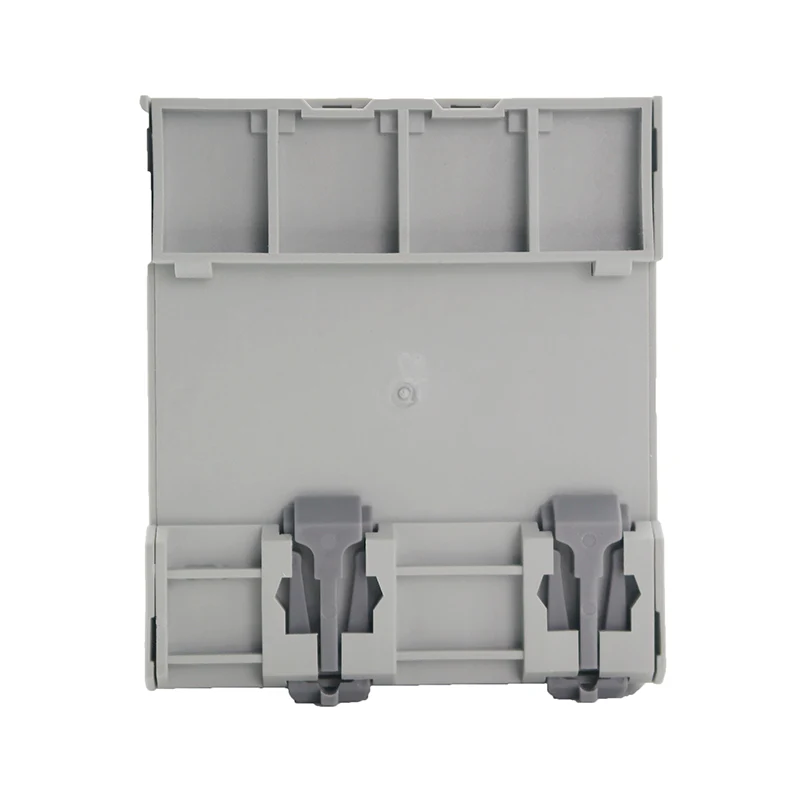

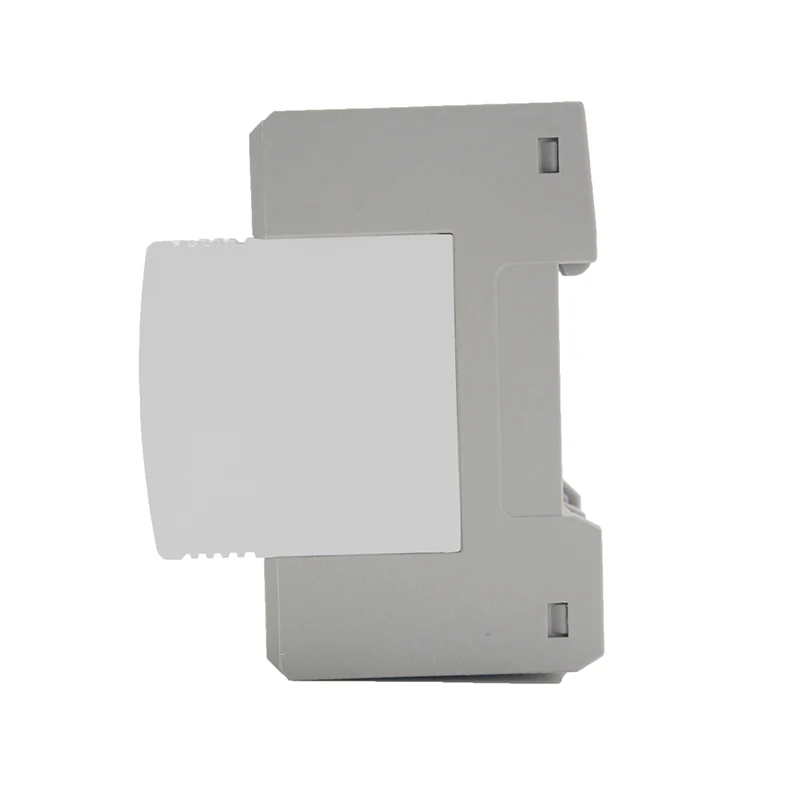

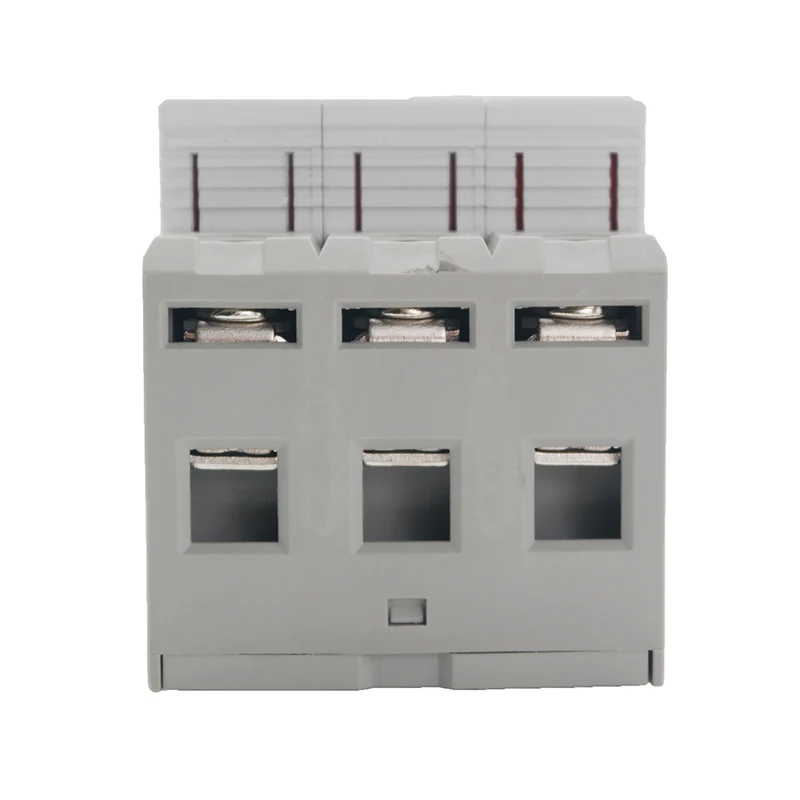

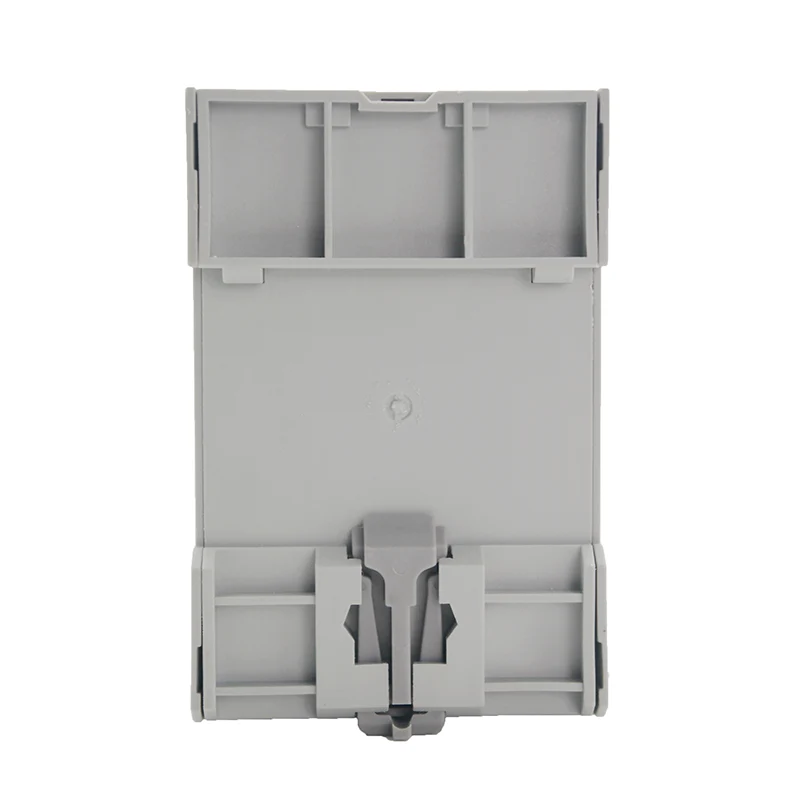

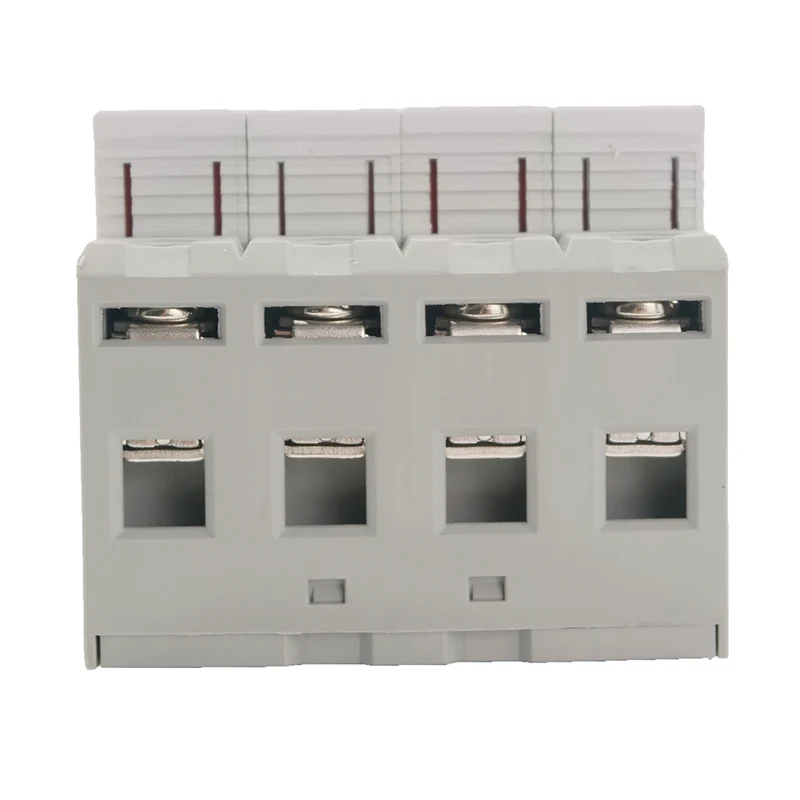

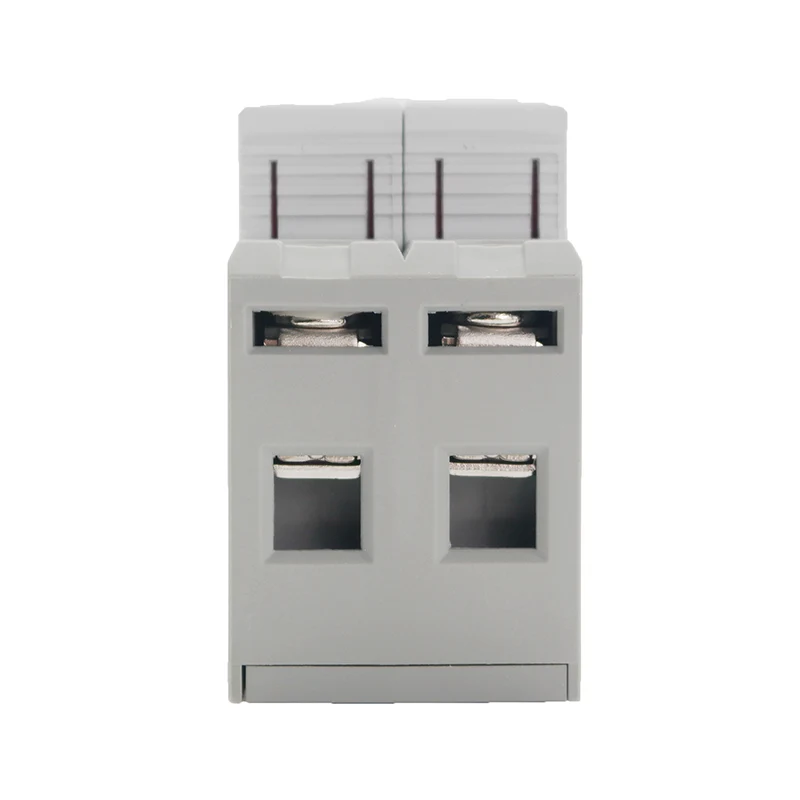

SPD толкундан коргоочу аппарат

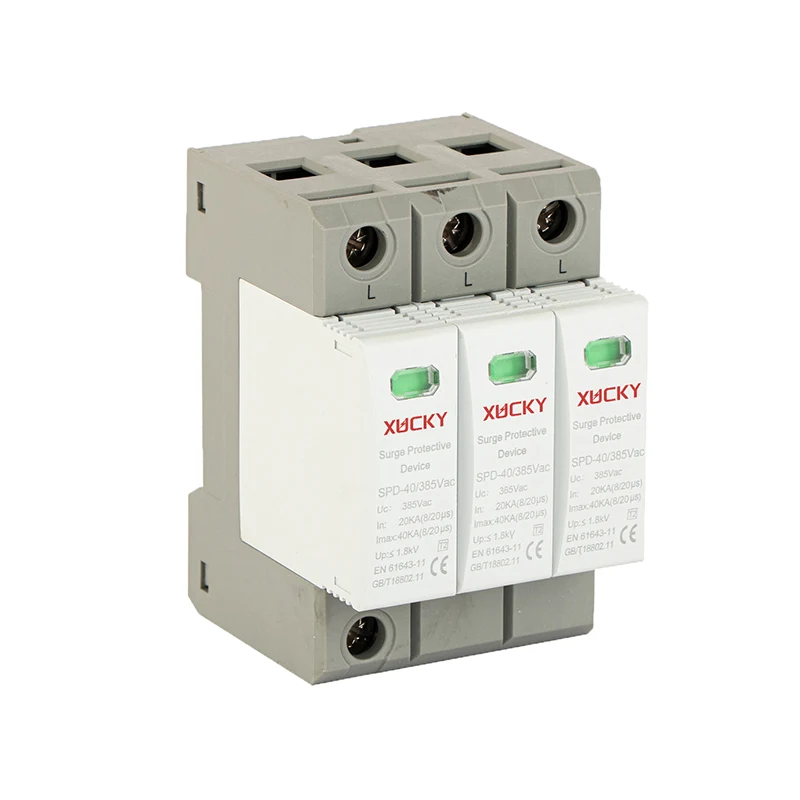

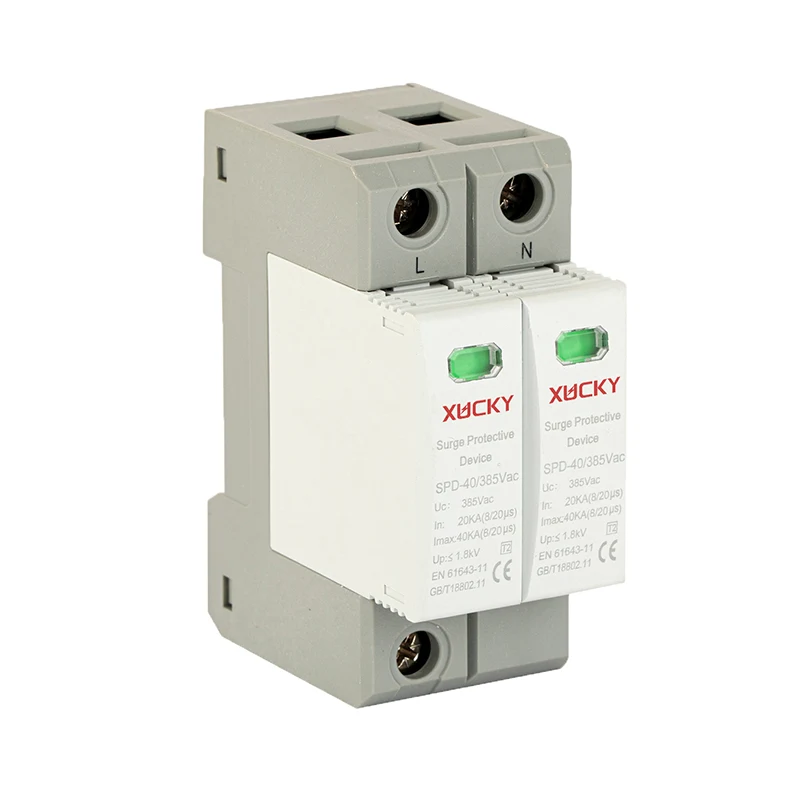

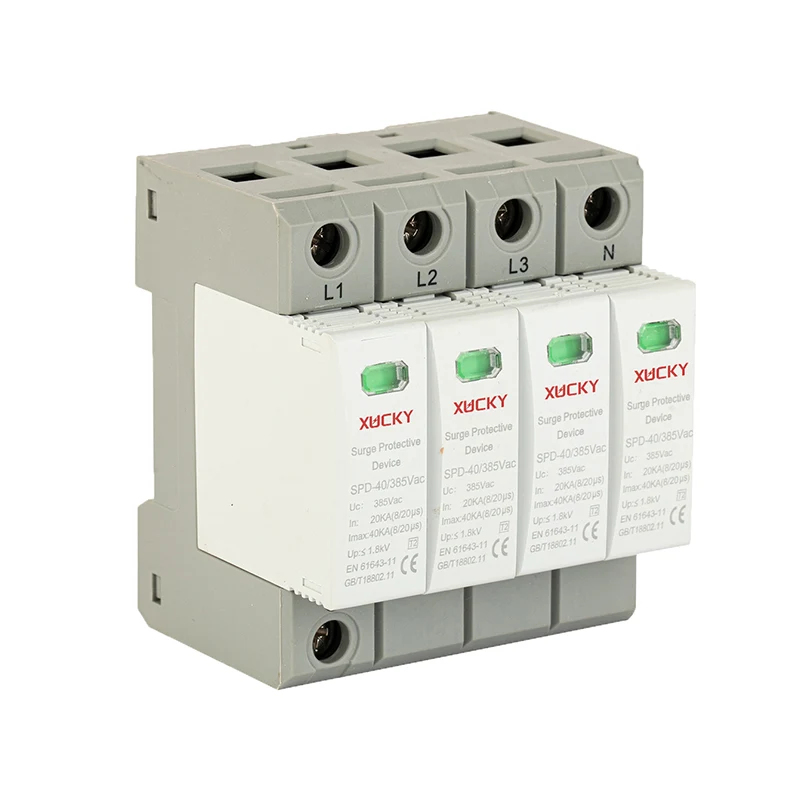

XUCKY SPD толкундан коргоочу түзмөгү, B, C, D сериялары чоң токтун модулдук SPD толкундан коргоочу түзмөгү AC 50/60 Гц электр менен жабдуу тутумдары үчүн, номиналдуу чыңалуудагы TT, IT, TN-S, TN-C, TN-C-S үчүн колдонулат 380V жана андан төмөн, чагылган же ашыкча чыңалуудан улам келип чыккан электр тармагын коргоо үчүн. Дизайн IEC61643-1ге негизделген, ал 100кА чагылган агымын чыгара алат, корпус 35 мм электр рельсине орнотулган, ажыратуучу түзүлүш автоматтык түрдө электр тармагынан чыгып калат, ошол эле учурда абал көрсөткүчү жашылдан кызылга айланат. SPD Surge коргоочу түзмөгүндө жалпы режим (MC) жана дифференциалдык режим (MD) коргоо режимдери бар.

Колдонуу чөйрөсү

XUCKY SPD толкундан коргоочу түзмөгү, B, C, D сериялары чоң токтун модулдук SPD толкундан коргоочу түзмөгү AC 50/60 Гц электр менен жабдуу тутумдары үчүн, номиналдуу чыңалуудагы TT, IT, TN-S, TN-C, TN-C-S үчүн колдонулат 380V жана андан төмөн, чагылган же ашыкча чыңалуудан улам келип чыккан электр тармагын коргоо үчүн. Дизайн IEC61643-1ге негизделген, ал 100кА чагылган агымын чыгара алат, корпус 35 мм электр рельсине орнотулган, ажыратуучу түзүлүш автоматтык түрдө электр тармагынан чыгып калат, ошол эле учурда абал көрсөткүчү жашылдан кызылга айланат. SPD Surge коргоочу түзмөгүндө жалпы режим (MC) жана дифференциалдык режим (MD) коргоо режимдери бар.

SPD Surge коргоочу түзмөгү IEC61643-1 стандартынын талаптарына жооп берет.


Ачуулардан коргоочу түзүлүштүн функциясы

SPD Surge коргоочу түзмөгү энергия менен камсыздоо тутумунун нормалдуу кубат менен камсыз болушун камсыз кылуу үчүн мыкты сызыктуу эмес варисторду колдонот, нормалдуу шарттарда жогорку каршылык абалында, агып чыгуу агымы дээрлик нөлгө барабар. Энергия тутумунун ашыкча чыңалуулары пайда болгондо, асқын чыңалуудан коргоочу түзмөгү дароо наносекунддарда, жабдыктын коопсуздук иш чөйрөсүндөгү ашыкча чыңалуу чегинин амплитудасын аткарат. Ошол эле учурда ашыкча чыңалуудагы энергия бөлүнүп чыгат. Андан кийин, жогорку каршылыктан коргоочу түзмөг тез эле жогорку импеданс абалына айланып, бул энергия тутумунун кадимки кубат менен камсыздоосуна таасирин тийгизбейт.


Структурасы жана иштөө принциби

Үч фазалуу төрт зымдуу системадагы SPD толкундан коргоочу түзмөк, үч фазалык линиялар менен нөлдүк жер зымынын ортосунда туташтырылган. Кадимки шарттарда, чагылгандан же башка себептерден улам электр тармагынын чыңалуусу келип чыкканда, асқын чыңалуудан коргоочу түзүлүш жогорку каршылык абалында болуп, катуу чыңалууну коргоочу түзмөг наносекундда дароо жерге чыңалууну алып, электр жабдууларын коргойт. электр тармагында. Толук чыңалуу коргоочудан өткөндө, жоголуп кеткенден кийин, жогорку каршылыктын коргоочу түзмөгү жогорку каршылык абалына өзгөрөт, муну менен электр тармагынын нормалдуу иштешине таасирин тийгизбейт.


Продукт өзгөчөлүктөрү

★ жогорку натыйжалуу цинк кычкылы varistor фильм көз карандысыз интеллектуалдык менчик укуктарын пайдалануу

★ металл калкан коргоо модулунун ичинде кесиптик технологияларды колдонуу

★ орнотулган ашыкча токтун ысып кетиши, температураны башкаруу схемасынын технологиясы

★ Ойготкучтун көрсөткүчү ачык, жашыл (нормалдуу), кызыл (кемчилик)

★ модулдук дизайн, жеңил орнотуу, тейлөө, жеңил тейлөө

★ алыскы байланыш интерфейси менен, алыстан мониторинг жүргүзүү


Негизги техникалык параметрлери

Модел

SPD-B30

SPD-B40

SPD-B60

Макс үзгүлтүксүз

иштөө чыңалуу Uc (V~)

320

385

320

385

320

385

Коргоо деңгээли жогору (кВ)

<2.0

<2.0

<2.0

<2.5

<2.5

<3.0

Номиналдуу разряд

учурдагы (8/20μs) (кА)

30

40

60

Максималдуу разряд ток

Imax (8/20μs) (kA)

60

80

100

Жооп берүү убактысы t(ns)

<25

Сактагычтар же өчүргүчтөр (A)

63

Жумуш чөйрөсү (℃)

-40℃~+85℃

Салыштырмалуу нымдуулук(%)

≤95%(25℃)

Кирүү дирижеру

кесилишинин аянты (мм²)

≥25

≥35

≥35

Жерге кирүү

кесилишинин аянты (мм²)

≥35

≥35

≥35


Модел

SPD-C15

SPD-C20

Максималдуу үзгүлтүксүз иштөө

чыңалуу Uc (V~)

275

320

375

420

440

275

320

375

420

440

Коргоо деңгээли жогору (кВ)

<1.2

<1.5

<1.8

<2.0

<2.0

<1.2

<1.5

<1.8

<2.0

<2.0

Номиналдуу разряд

учурдагы (8/20μs) (кА)

15

20

Максималдуу разряд ток

Imax (8/20μs) (kA)

30

40

Жооп берүү убактысы t(ns)

<25

Сактагычтар же автоматтык өчүргүчтөр (A)

25

32

Жумуш чөйрөсү (℃)

-40℃~+85℃

Салыштырмалуу нымдуулук(%)

≤95%(25℃)

Кирүү дирижеру

кесилишинин аянты (мм²)

≥16

≥25

Жерге кирүү

кесилишинин аянты (мм²)

≥16

≥25

Сигнал зымы

кесилишинин аянты (мм²)

≥1,5


Модел

SPD-D5

SPD-D10

Макс үзгүлтүксүз

иштөө чыңалуу Uc (V~)

275

320

385

420

275

320

385

420

Коргоо деңгээли жогору (кВ)

<1.2

<1.5

<1.8

<2.0

<1.2

<1.5

<1.8

<2.0

Номиналдуу разряд

учурдагы (8/20μs) (кА)

5

10

Максималдуу разряд ток

Imax (8/20μs) (kA)

10

20

Жооп берүү убактысы t(ns)

<25

Сактагычтар же өчүргүчтөр (A)

10

16

Жумуш чөйрөсү (℃)

-40℃~+85℃

Салыштырмалуу нымдуулук(%)

≤95%(25℃)

Кирүү дирижеру

кесилишинин аянты (мм²)

≥10

≥16

Жерге кирүү

кесилишинин аянты (мм²)

≥16

≥25

Сигнал зымынын кесилишинин аянты (мм²)

≥1,5


Диаграмма


Негизги структурасы жана иштөө принциби

Үч фазалуу төрт зымдуу системада үч фазалуу линиялар жана нейтралдуу линия тиштин ортосундагы коргоочу менен туташтырылган.

Кадимки шарттарда, коргоочу жогорку каршылык абалында болот жана электр тармагында чагылгандын же башка себептерден улам ашыкча чыңалуу пайда болгондо, коргоочу наносекундда дароо тез күйгүзүлөт жана ашыкча чыңалуу киргизилет. жерге, ошентип электр тармагындагы электр жабдууларын коргойт.

Ашыкча чыңалуу коргоочудан өтүп, жоголуп кеткенде, коргоочу электр тармагынын нормалдуу иштешине таасирин тийгизбеши үчүн кайра жогорку каршылык абалына өтөт. Томенде асма протектордун электрдик схемалык схемасы көрсөтүлгөн.

Эскертүү: 1, термикалык өчүргүч 2, варистордук баракча


Орнотуу орду жана колдонмо

■ Чагылгандын C классындагы SPD агымынын коргоочусу потенциалдуу байланышты камсыздайт.

■ LPZ0B же LPZ1 аймагын жана LPZ2 аймагын орнотуңуз.

■ Чыгыштан коргоочу түзмөк адатта кабат бөлүштүрүү кутусуна, компьютер борборуна, телекоммуникация бөлмөсүнө, лифттин башкаруу бөлмөсүнө, кабелдик телекөрсөтүү бөлмөсүнө, имаратты башкаруу бөлмөсүнө, коопсуздукту көзөмөлдөө борборуна, өрттү көзөмөлдөө борборуна, өнөр жайлык башкаруу бөлмөсүнө, жыштыкты конверсиялоочу жабдууларды башкаруу бөлмөсүнө, ооруканага орнотулат. операциялык бөлмө, ICU жана электрондук менен жабдылган


КОНТУРАЛУУ ЖАНА ОРНОТУУ ӨЛЧӨМДӨРҮ

1P


2P


3P


4P


Эмне үчүн протекторду колдонушат

Чагылгандын кыйратуучу күчү чоң, коммутациялоочу кубат булагынын сыртында чагылган (чагылган) жетишсиз, чагылгандын толкуну түз же кыйыр түрдө (электромагниттик индукция аркылуу) бардык электрдик жолдорду жана металл каналдарды (мисалы, электр линиясы жана сигнал линиясы, антенна жана металл түтүк ж.б.). Ашыкча чыңалуу жана чагылгандын күчөшү тармак тутумуна, электр жабдууларына, электрондук маалыматка, жеңил бузулган линияларга, аппаратка чоң зыян келтирип, системаны шал кылып, эсепсиз жоготууга алып келет.
