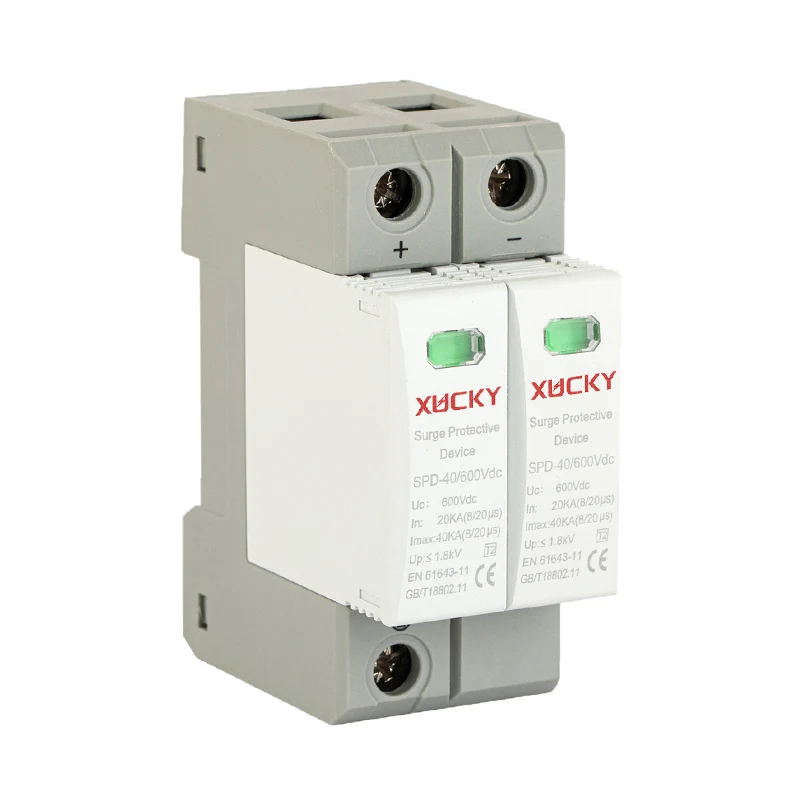

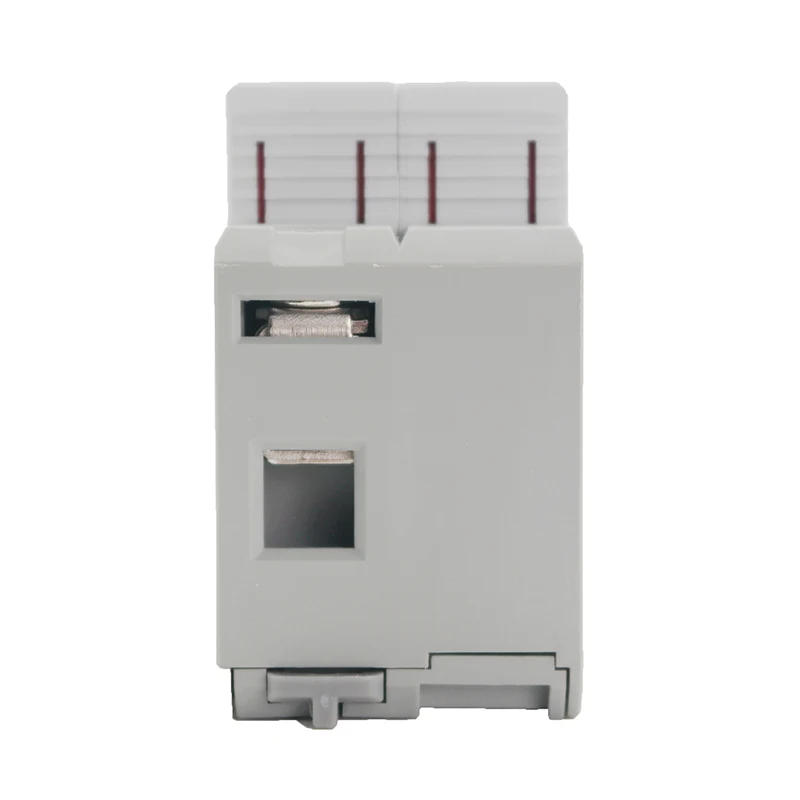

XUCKY PV SPD толкундан коргоочу шайман IEC EN 50539-11 төмөнкү вольттуу стандартына ылайыктуу жана туруктуу ток тутумун жана башка жабдууларды ашыкча чыңалуудан жана көз ирмемдик ашыкча чыңалуудан коргоо үчүн колдонулат. Туруктуу ток тутуму чагылгандын же башка себептерден улам ашыкча чыңалууга туш болгондо, коргоочу дароо наносекунд убакыттын ичинде ишке ашырып, жерге ашыкча чыңалуу киргизет, ошону менен чекиттик тармактагы электр жабдууларын коргойт. Туруктуу агымдан коргонуу түзүмү модулу бузулгандан кийин тез алмаштырыла турган плагин түзүмү; Чагылгандан коргоо модулу иштебей калгандан кийин индикатордук терезенин түсү жашылдан кызылга өзгөрөт жана сигнал сигналы продуктунун алыскы сигнал терминалына туташтырылган алыскы сигнализация түзүлүшүнө жөнөтүлөт.
PV SPD Surge коргоочу шайман фотоэлектрдик комбайн кутучаларында, электр инверторлорунда, DC бөлүштүрүүчү шкафтарда жана башкаларда кеңири колдонулат. Анын разряддын жогорку агымы, тез жооп берүү убактысы жана калдык чыңалуусу аз. Максималдуу фотоэлектрдик чыңалуу UC≤1200VDCге жетет.
ФУНКЦИЯЛАРЫ
1. Voltage түрлөрү: DC500V 690V 800V 1000V 1200V;
2. 8/20µs, T2 коргоо;
3. Жогорку разряд кубаттуулугу, тез жооп берүү, плагин;
4. Кош термикалык ажыратуучу түзүлүштөр, көбүрөөк ишенимдүү коргоону камсыз кылуу;
5. Визуалдык терезе дисплей, жашыл нормалдуу дегенди билдирет, Кызыл кемчиликти билдирет (жаңы модулду өзгөртүү керек);
6. Алыскы терминал милдеттүү эмес.
ЭЛЕКТР ТЕХНИКАЛЫК ПАРАМЕТРЛЕР
Модел
PV DCSPD
Стандарт
IEC EN50539-11
Коргоо даражасы
T2, класс II
Макс үзгүлтүксүз иштөө чыңалуу Uc
500V 690V 800V 1000V 1200V
Номиналдуу разряд агымы 8/20μs
20KA
8/20μs ичинде максималдуу разряд агымы
40KA
Чагылган импульстук ток 10/350μs
12,5КА
Voltage Protection Level Up
≤4KV
Поляктардын саны
2P/3P
Жооп убактысы Ta
≤25ns
Кошумча кабель
≥4мм², Жер зымы ≥6мм²

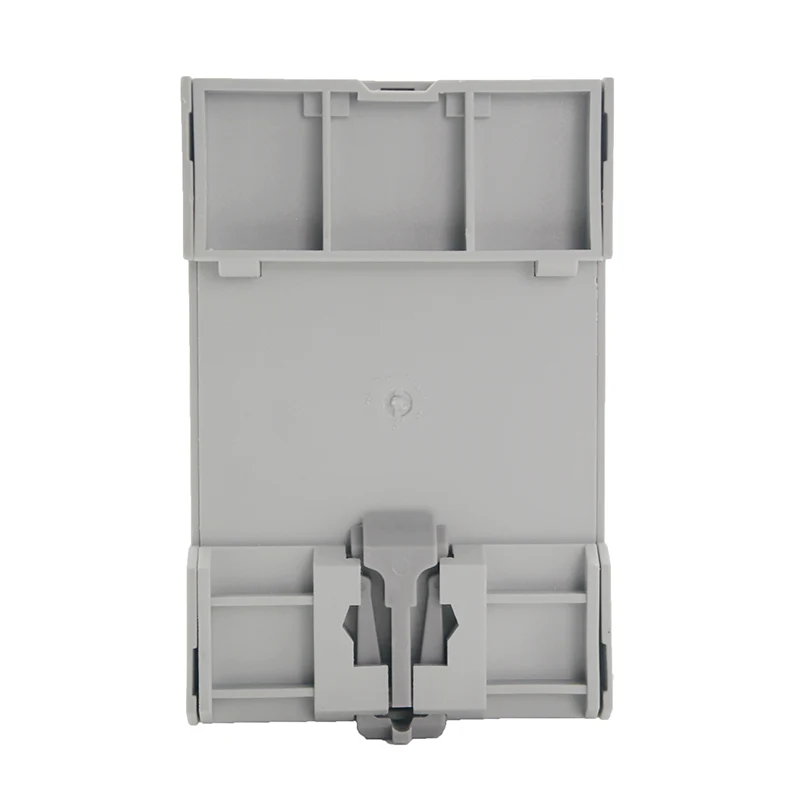

Орнотуу ыкмасы
35 мм DIN темир жол
Дал келген сактагыч же өчүргүч
≥32A
Иштөө температурасы диапазону
-40°C ~ +80°C
Турак түстүү модулу/базасы
Боз/Ак
Сертификат
CE, ISO9001-2015
ЗЫМДАР ДИАГРАММАСЫ
НЕГИЗГИ ТҮЗҮМ ЖАНА ИШ ПРИНЦИБИ
Фотоэлектрдик электр энергиясын өндүрүү системасында коргоочу түзүлүштөр линиянын оң жана терс уюлдары менен жердин ортосунда туташтырылган. Кадимки шарттарда коргоочу шайман жогорку каршылык абалында болот. Чагылгандын же башка себептерден улам электр тармагында ашыкча чыңалуу пайда болгондо, коргоочу түзүлүш дароо наносекундда иштеп, жерге ашыкча чыңалуу киргизет, ошону менен электр тармагындагы электр жабдууларын коргойт. Күтүлбөгөн чыңалуу коргоочу түзүлүш аркылуу өтүп, жоголуп кеткенде, коргоочу түзүлүш кайра жогорку каршылык абалына өзгөрөт, Бул электр тармагынын нормалдуу иштешине таасир этпейт. Толугу менен коргоочунун электрдик схемалык схемасы төмөнкү сүрөттө көрсөтүлгөн.
CHIP
Макс үзгүлтүксүз иштөө чыңалуу Uc
Каршылык Чиптин өлчөмү
500VDC
34MM*34MM*4.6MM
690VDC
34MM*34MM*6.0MM
800VDC
34MM*34MM*6.5MM
1000VDC
34MM*34MM*7.35MM
1200VDC
34MM*34MM*7.5MM
КОНТУРАЛУУ ЖАНА ОРНОТУУ ӨЛЧӨМДӨРҮ

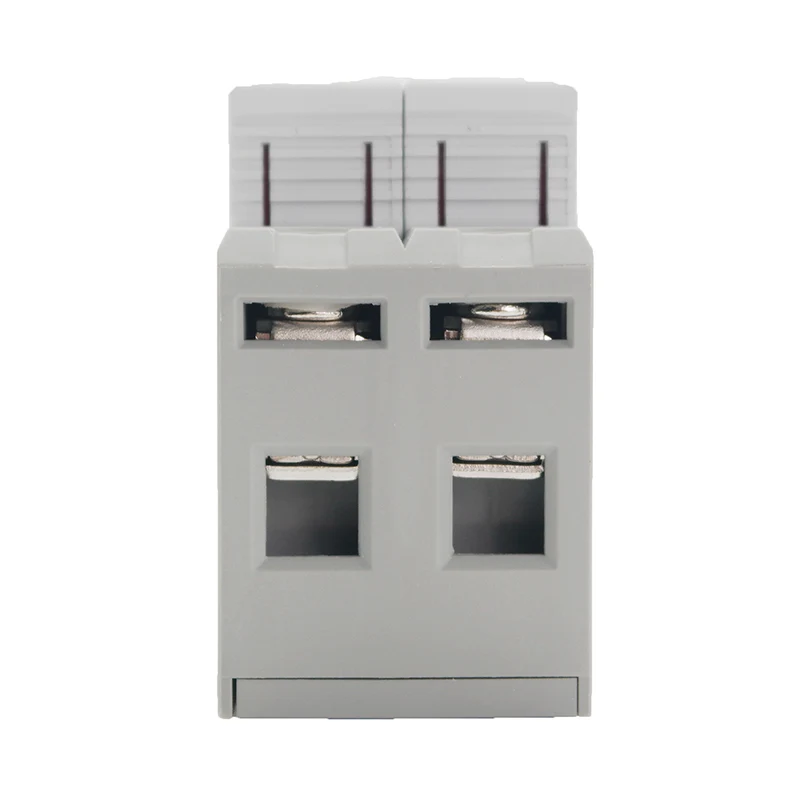

2P

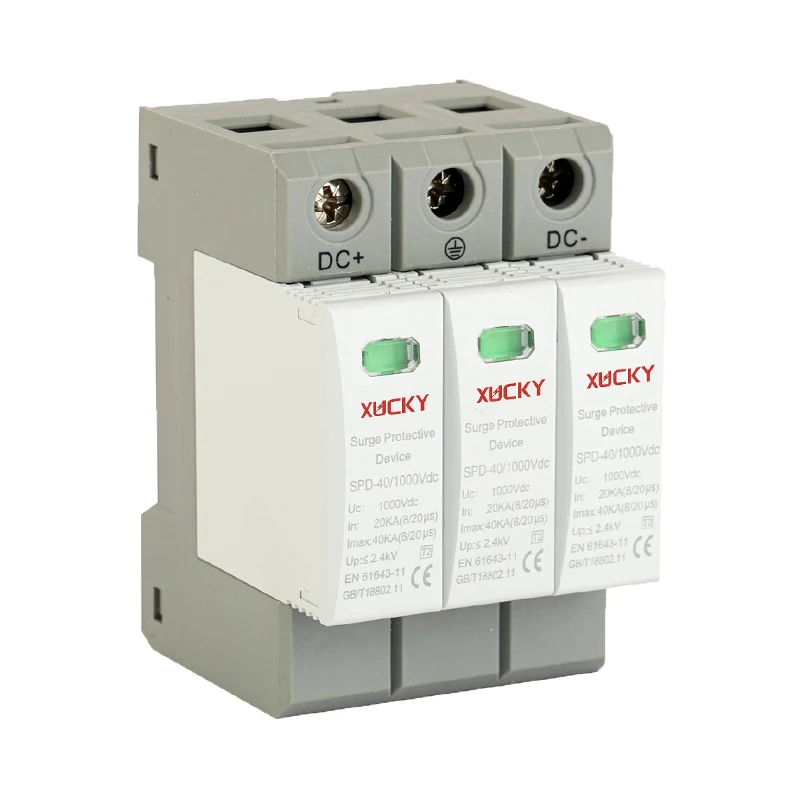

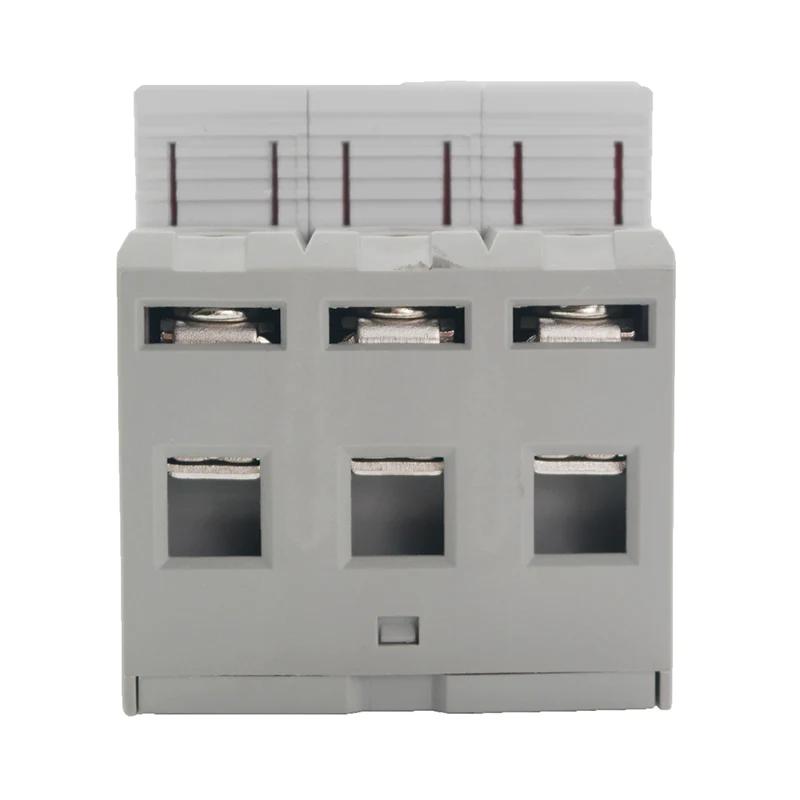

3P
APPLICATION
●Күн инверторлору: Инверторлордун ичиндеги сезгич электрониканы катуу ток жана чыңалуудан коргоо үчүн.
●Күн панелдери: жеке панелдерди толкундануу окуяларынан коргоо үчүн күн панелдерин бириктирүү кутучаларына интеграцияланган.
●DC Комбайн кутучалары: Борборлоштурулган күн системаларында SPDs күн панелдеринин бир нече саптарынан айкалышкан туруктуу токтун чыгышын коргоо үчүн колдонулат.
●Батареяны сактоо тутумдары: Батареяларды жана ага байланыштуу электрониканы ашыкча чыңалуудан коргоо.
●Торго байланган жана тармактан тышкаркы Күн системалары: Тармакка туташкан жана өз алдынча күн энергиясы орнотууларынын коопсуздугун жана туруктуулугун камсыз кылуу.
●Заряддоо контроллерлору: Күн энергиясы менен иштеген системаларда, контроллерге же туташкан жүктөргө зыян келтире турган чыңалуунун кескин өсүшүнөн коргоо үчүн заряд контроллери бар.
