LR9 термикалык ашыкча жүктөө реле

Оптом LR9 термикалык ашыкча жүктөө релесинин өндүрүүчүсү, 32A/690V, жылуулук орнотуу диапазону 6.4-32A, тандоо классы 5-10-20-30, 3-фазалуу моторлорду 3-15KW@400V коргоо үчүн. Фазадагы бузулуу жана жүктүн тең салмаксыздыгын аныктоочу дифференциалдык түзүлүш. Бул термикалык жөндөө циферблин, сыноо, токтотуу жана баштапкы абалга келтирүү үчүн баскычтарды, ошондой эле кол менен автоматтык түрдө баштапкы абалга келтирүү селекторун, өчүрүү классын тандоо үчүн диплютторду, желектин индикаторун жана ката сигнализациясы үчүн 1NO+1NC 2 көмөкчү контактты камсыз кылат. 6.4-32A чоң жылуулук жөндөө диапазону, 5-10-20-30 классын тандоо жана фазадагы тең салмаксыздыкты аныктоо, 3-11KW@400V моторлорун коргойт. Бурама кысуучу терминалдар аркылуу туташтыруу, ал LC1D09-D38 3-уюлдуу контакторлорунун төмөнкү терминалдарына түздөн-түз кошулат. LAD7B205 терминалдык блогун колдонуу менен контактордон бөлүнгөн DIN рельсине же бурагыч бекитүүгө монтаждоо (өзүнчө буйрутма берилет). Көп стандарттуу тастыкталган (IEC, UL, CSA, CCC), Green Premium ылайыктуу (RoHs/Reach).

Сурамжылоо жөнөтүү

Продукт Description

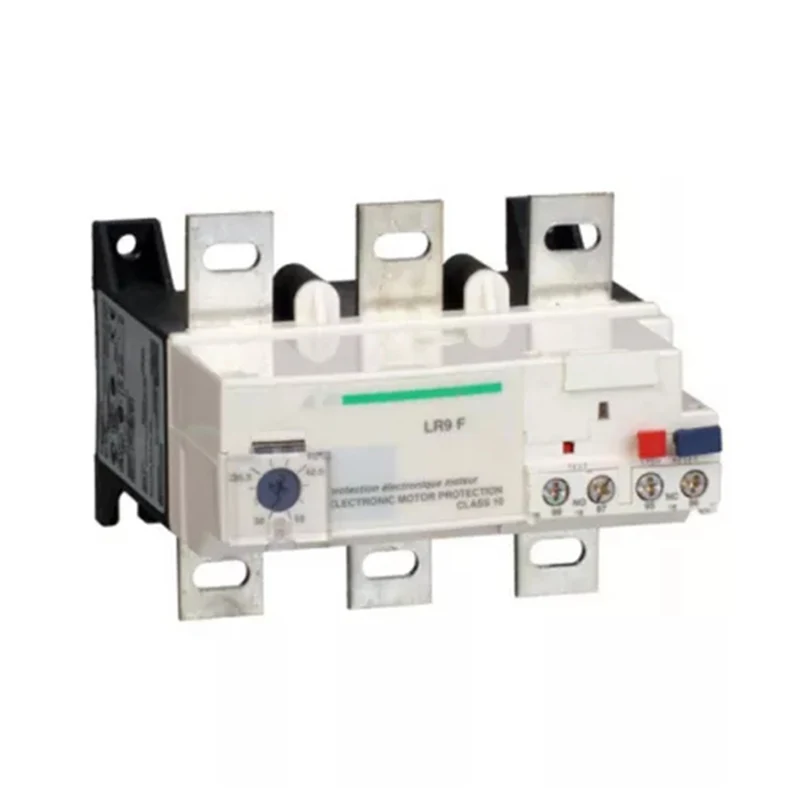

LR9 термикалык ашыкча жүктөө релелери моторлордун иштөө шарттарына өзгөчө ылайыктуу.

Алар коргоону камсыз кылат:

3 фазалуу же бир фазалуу тең салмактуу же тең салмактуу эмес схемалардын термикалык ашыкча жүктөлүшү; фазалык бузулуу жана чоң фаза балансынын бузулушу, узакка созулган баштоо убакыттары, ротордун узакка созулган токтоп калган абалы.

LR9 электрондук коргоо релелери LC1 F тибиндеги контактордун астына түз орнотулган. Алар сегиз рейтингде 30дан 630 Ага чейинки диапазону камтыйт.

Орнотуулар тунук коргоочу капкагын мөөр менен бекитсе болот. Areset баскычы реленин алдыңкы жагына орнотулган.

Эки версия бар:

жөнөкөйлөтүлгөн версия: класс 10: LR9*3**, класс 20: LR9 *5**,

толук версия: класс 10, 10 А же класс 20, тандалма, ылайыктуу

EN 60947-4-1: LR9**.

Бул акыркы версияда жүктү төгүү аркылуу өчүрүүнүн алдын алууга мүмкүндүк берүүчү сигнал функциясы камтылган.

Жөнөкөйлөштүрүлгөн версия: класс 10 же 20

Номиналдуу токтун номиналдык же шкаласы(A)	aM(A)	gG(A)	Контатордун модели	Модел
10 класс
30~50	50	80	F115- F185	LR9-5357
48~80	80	125	F115- F185	LR9-5363
60~100	100	200	F115- F185	LR9-5367
90~150	160	250	F115- F185	LR9-5369
132~220	250	315	F185- F400	LR9-5371
200~330	400	500	F225- F505	LR9-7375
300~500	500	800	F225- F500	LR9-7379
380~630	630	800	F400- F630 F800	LR9-7381
20 класс
30~50	50	80	F115- F185	LR9-5557
48~80	80	125	F115- F185	LR9-5563
60~100	100	200	F115- F185	LR9-5567
90~150	160	250	F115- F185	LR9-5569
132~220	250	315	F185- F400	LR9-5571
200~330	400	500	F225- F500	LR9-7575
300~500	500	800	F225- F500	LR9-7579
380~630	630	800	F400-F630 F800	LR9-7581
