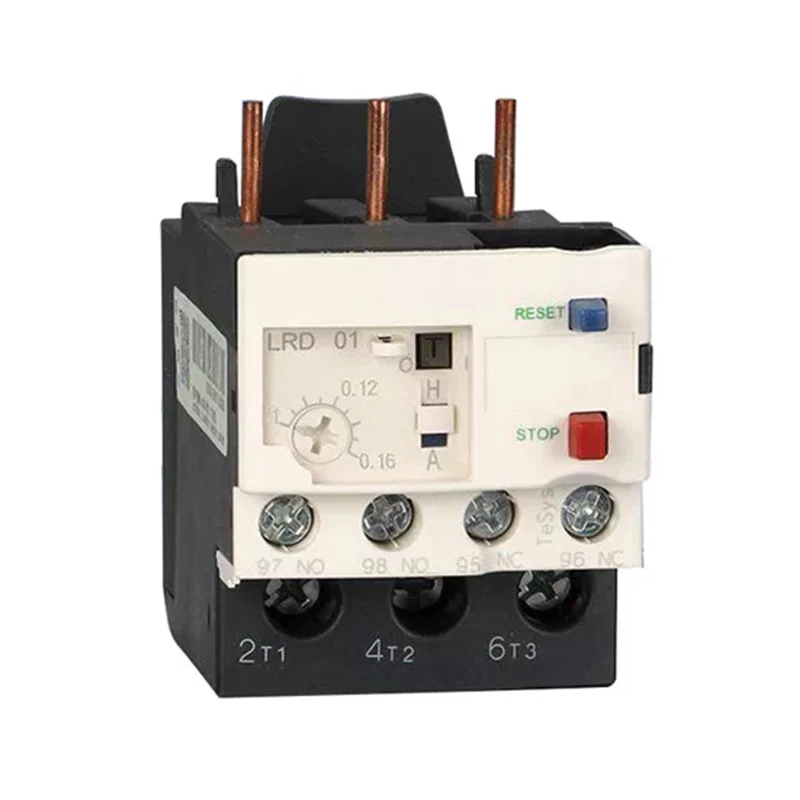

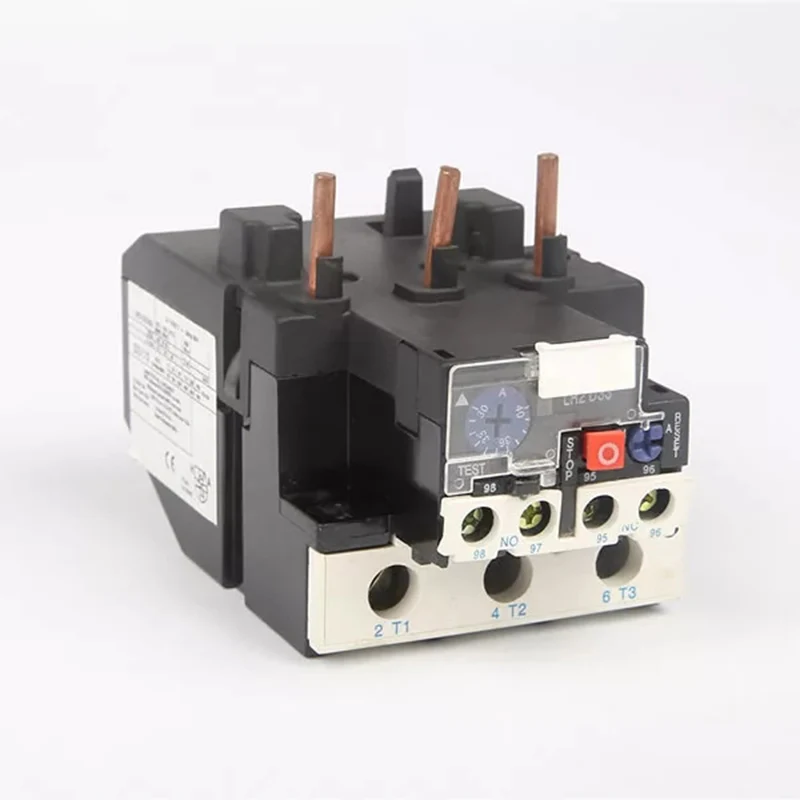

JR20 термикалык ашыкча жүктөө реле

China XUCKY Electric ылайыкташтырылган JR20 термикалык ашыкча жүктөө релелери AC 50 Гц, 660 В чейин чыңалуу жана 630А чейин ток болгон схемалар үчүн, ашыкча жүктөөдөн, фазалык бузулуудан жана AC мотордун үч фазалуу тең салмаксыздыгынан коргоо үчүн ылайыктуу.

Сурамжылоо жөнөтүү

Продукт Description

JR20 термикалык ашыкча жүктөө релелери AC 50 Гц, 660 В чейин чыңалуу жана 630А чейин ток болгон схемалар үчүн ылайыктуу, ашыкча жүктөөдөн, фазалык бузулуудан жана AC кыймылдаткычынын үч фазалуу тең салмаксыздыгынан коргоо үчүн. Фазалык бузулуудан коргоо, температураны компенсациялоо, кол менен же автоматтык түрдө баштапкы абалга келтирүү, иш-аракетти өчүрүү ийкемдүүлүгүн текшерүү, аракет өчүрүү индикатору, ажыратууну текшерүү баскычы жана башка функциялар. Продукциялар GB14048.4 стандартына жооп берет.

Модел жана мааниси

Нормалдуу эмгек шарттары жана орнотуу шарттары

Айлана-чөйрөнүн температурасы: Орточо көрсөткүч 24 саат ичинде +35°C ашпайт.

Бийиктиги: 2000 м ашык эмес.

Атмосфералык шарттар: Салыштырмалуу нымдуулук +40°C температурада 50% ашпайт, ал эми төмөнкү температурада салыштырмалуу нымдуулуктун жогору болушуна жол берилиши мүмкүн. Мисалы, 90% 20°С, температуранын өзгөрүшүнө байланыштуу мезгил-мезгили менен конденсация үчүн атайын чараларды көрүү керек.

Булгануу деңгээли: 3 деңгээл.

Орнотуу категориясы: III класс.

Орнотуу шарттары: Орнотуу бетинин жана вертикалынын жантайышы ±5°тан ашпайт.

монтаждоо бурамалар тышкары, реле 35 мм стандарттык темир жолду да колдоно алат.

Шок титирөө: Реле олуттуу титирөө, шок жана титирөө болбогон жерлерде орнотулушу жана колдонулушу керек.

Ташуу, сактоо: реле ташуу учурунда катуу таасирге жана титирөөгө дуушар болбошу керек, ошондой эле ташуу жана сактоодо жаан же кар таасир этпеши керек. Реле ташуу жана сактоо үчүн -25°C ~ +55°C, жана +70°C кыска мөөнөткө (24 саатта) ылайыктуу.

Структуралык өзгөчөлүгү

Ички түзүмү: Кыстаруу айкалышы же көз карандысыз структура; үч өлчөмдүү түзүлүшү, жулуп жазгы бычак секирүү иш-аракет механизми; фазалык бузулуу жана температуранын ордун толтуруу түзүмү менен.

Орнотуу операциясы: аракетти өчүрүү ийкемдүүлүгүн текшерүү, иш-аракетти өчүрүү көрсөткүчү жана ажыратууну текшерүү жана башка функциялар менен; кошумча кол менен баштапкы абалга келтирүү жана автоматтык түрдө баштапкы абалга келтирүү; адатта жабык жана адатта ачык көмөкчү контакттар изоляцияланган жана бөлүнгөн

Модел	Номиналдуу изоляция чыңалуу Ui (V)	Термоэлемент	Номиналдуу ток диапазону (A)	Тиешелүү AC контактор
JR20-10	660	1Р	0.1~0.13~0.15	CJ20-10
		2R	0,15~0,19~0,23
		3R	0,23~0,29~0,35
		4R	0,35~0,44~0,53
		5R	0,53~0,67~0,8
		6R	0.8~1~1.2
		7R	1.2~1.5~1.8
		8R	1.8~2.2~2.6
		9R	2.6~3.2~3.8
		10R	3.2~4~4.8
		11R	4~5~6
		12R	5~6~7
		13R	6~7,2~8,4
		14R	7~8,6~10
		15R	8.6~10~11.6
JR20-16		1S	3.6~4.5~5.4	CJ20-16
		2S	5.4~6.7~8
		3S	8~10~12
		4S	10~12~14
		5S	12~14~16
		6S	14~16~18
JR20-25		1Т	7.8~9.7~11.6	CJ20-25
		2Т	11.6~14.3~17
		3Т	17~21~25
		4T	21~25~29
JR20-63		1U	16~20~24	CJ20-40 CJ20-63
		2U	24~30~36
		3U	32~40~47
		4U	40~47~55
		5U	47~55~62
		6U	55~63~71
JR20-160		1W	33~40~47	CJ20-100 CJ20-160
		2W	47~55~63
		3W	63~74~84
		4W	74~86~98
		5W	85~100~115
		6W	100~115~130
		7W	115~132~150
		8W	130~150~170
		9W	144~160~176
JR20-250		1X	130~150~170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1Y	200~250~300	CJ20-400
JR20-400		2Y	267~335~400	CJ20-400
JR20-630		1Z	320~400~480	CJ20-630
JR20-630		2Z	420~525~630	CJ20-630

Эскертүү: JR20-10догу 10R жана андан төмөн спецификациялар фазалык бузулуулардан коргоочу түзүлүштү камтыбайт.

Көмөкчү схеманын негизги параметрлери

Колдонуу категориясы	Номиналдуу жыштык	Номиналдуу изоляция чыңалуусу (Ui)	Номиналдуу иштөө чыңалуусу (Ue)	Номиналдуу операциялык ток (Ie)	Кадимки жылуулук ток	Көмөкчү байланыш
AC-15	50Hz	380V	127V	2.83A	6A	NC 95-96
			220V	1.64A
			380V	0.95A
			220V	0.82A	6A	NO 97-98
			380V	0.47A	6A

Операциянын мүнөздөмөлөрү

Жок.	Учурдагы көптүктөрдү орнотуу		Аракет убактысы		Баштапкы абалы
Ар бир фаза тең салмактуу болгондо терс мүнөздөмөлөр
1	1.05		2 саатта эч кандай аракет жок		Суук
2	1.2		2 сааттын ичинде аракет		Термикалык (№1 сыноодон кийин)
3	1.5		＜2мин	＜4мин	Термикалык (№1 сыноодон кийин)
4	7.2		2s＜Tp≤10s	4s＜Tp≤10s	Суук
5	1.0		2 саатта эч кандай аракет жок		Суук
6	1.2		2 сааттын ичинде аракет		Термикалык (№5 сыноодон кийин)
7	1.05		2 саатта эч кандай аракет жок		Суук
8	1.3		2 сааттын ичинде аракет		Термикалык (№7 сыноодон кийин)
Ар бир фаза тең салмактуу эмес болгондо, иштөө өзгөчөлүктөрү
	Ар кандай эки фаза		Үчүнчү фаза
1	1.10	0.9	2 саатта эч кандай аракет жок		Суук
2	1.15	0	2 сааттын ичинде аракет		Термикалык (№1 сыноодон кийин)

Контур жана орнотуу Өлчөмү

1. JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z контурунун жана орнотуунун өлчөмү

2. JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L контурунун жана орнотуунун өлчөмү

3. JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL контур жана орнотуу өлчөмү

Термикалык реле		A	B	C	D	E	F	G	H	K	a	M1	M2	φ
Модел	Өзгөчөлүк	A	B	C	D	E	F	G	H	K	a	M1	M2	φ
JR20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9			M5
JR20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9	5.2		M5
JR20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	M5
	G	44	70	117	53		14	5.5	8.9	6.5		M5
JR20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	M6
	L	65	80	117	62		23				46	M6
	G
	G													7
JR20-160	Z	104	100	152	87.5	87.5	29				37	M6	M8	7
	Z	104	100	152	87.5	87.5	45				37	M6	M8
	L
	L
