Cylindrical Fuse Link & Fuse Holder

XUCKY (Wenzhou XUCKY Electric) IEC 60269, CE, RoHS сертификациясы менен жогорку сапаттагы сактагыч шилтемени жана сактагычты сунуштайт. Керамикалык корпус, ишенимдүү аткаруу, атаандаштыкка жөндөмдүү баа. Өнөр жай бөлүштүрүү, башкаруу панелдери, күн PV үчүн идеалдуу. Сауд Аравиясына, БАЭге, Египетке, Жакынкы Чыгышка экспорттолот.

Сурамжылоо жөнөтүү

Продукт Description

XUCKY Fuse Link & Fuse Holder | Кытайдан өнөр жай электр сактагычтар жеткирүүчү

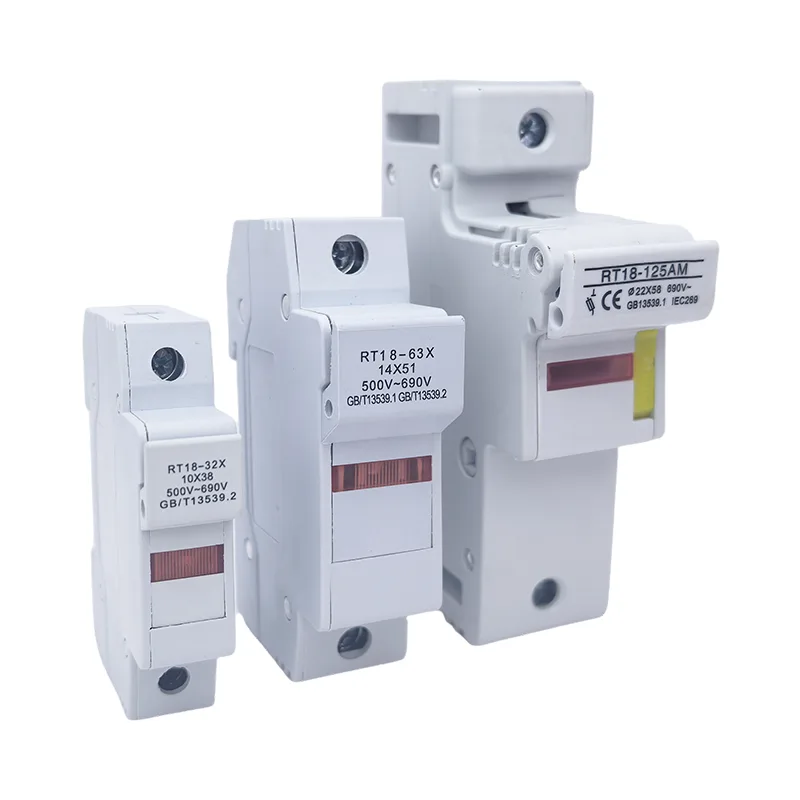

Cylindrical Fuse link & Fuse Holder

Цилиндрлик сактагыч шилтемелери жана сактагыч

XUCKY Fuse Link жана Fuse Holder өнөр жай, коммерциялык жана турак жай электр системалары үчүн иштелип чыккан төмөнкү чыңалуудагы коргоо компоненттери. Wenzhou XUCKY Electric Co., Ltd. тарабынан өндүрүлгөн, биздин сактагыч продуктулары IEC 60269 эл аралык стандарттарына жооп берет, жогорку сынуу жөндөмдүүлүгүн, туруктуу иштөөсүн жана узак кызмат мөөнөтүн камтыйт. Кытайдан профессионалдуу сактагыч жеткирүүчү катары, XUCKY дүйнө жүзү боюнча кардарлар үчүн, айрыкча Сауд Арабия, БАЭ жана Египетте, анын ичинде Жакынкы Чыгыш рыногу үчүн ишенимдүү сактагыч чечимдерди камсыз кылат.

Камсыздандыруу кармагычы сактагычтын шилтемесин орнотуу жана чынжырды кыска туташуудан жана ашыкча жүктөөдөн коргоо үчүн иштелип чыккан. Сақтандыргыч шилтемеси сактагычы бар сактагычтын бир бөлүгү болуп саналат жана өчүрүлгөндөн кийин алмаштырылат. Ашыкча жүк же кыска туташуу агымдары босогодон ашып кетсе, сактагычтын шилтемеси өчөт жана сактагычтагы LED жарык күйөт.

Fuse шилтемелери кабелдик линияларды, тиричилик техникасын жана өнөр жай жабдууларын коргоо үчүн колдонулат. Жез жана алюминий зым байланыштары колдоого алынат.

Стандарт: IEC60269-2, IEC 60947-3

Сактагыч шилтемелери жана сактагычы кабелдик линияларды ашыкча жүктөөдөн жана кыска туташуудан коргоо үчүн иштелип чыккан

учурдагы:

тиричилик техникасы;

Өнөр жай жабдуулары.

Колдонмо

• Өнөр жай башкаруу панелдери & бөлүштүрүү такталары

• Заводдордогу жана имараттардагы электр кубатын бөлүштүрүүчү системалар

• Күн PV тутумдары (туруктуу ток жана AC коргоо)

• Мотор башкаруу борборлору (MCC)

• HVAC жана электр жабдуулары

• Жакынкы Чыгыштагы кайра жаралуучу энергия долбоорлору

• Коммерциялык жана турак жай электр орнотуулары

Cylindrical Fuse link & Fuse Holder

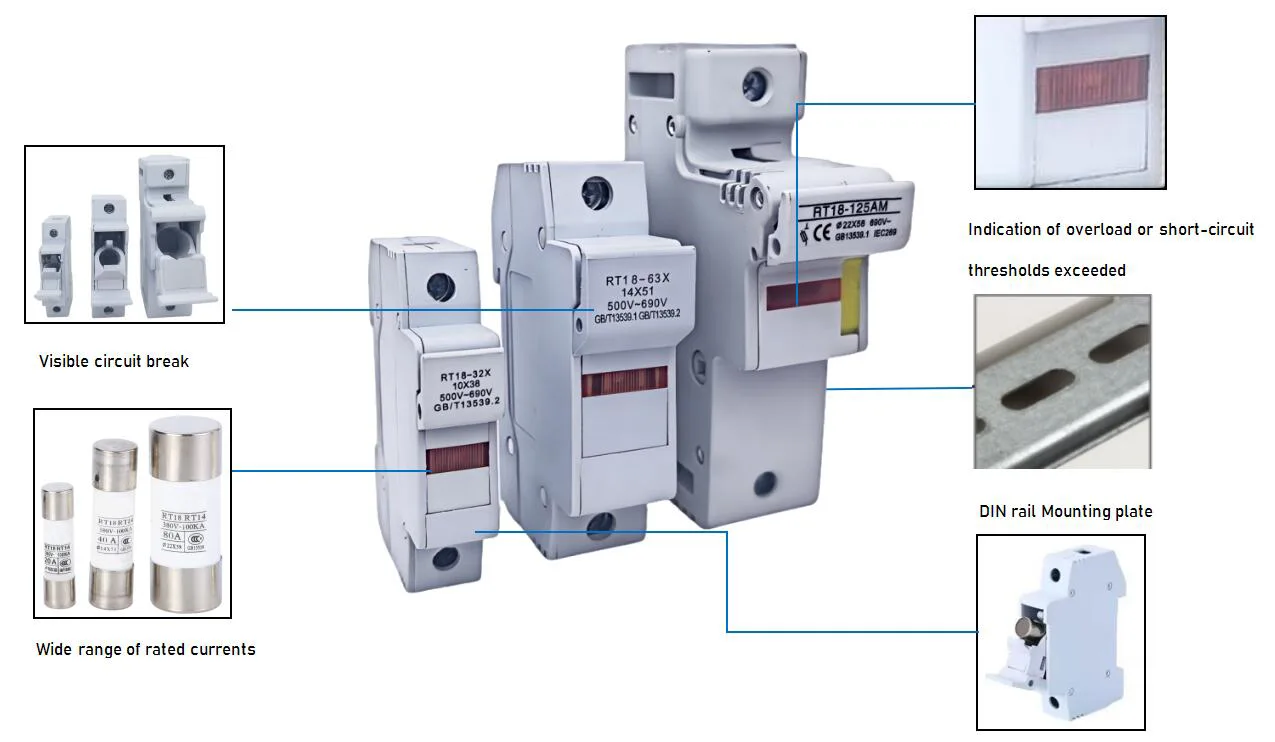

Өзгөчөлүктөрү & Артыкчылыктары

Толук коргоо

Дүйнөлүк кабыл алуу үчүн IEC стандарттарына жооп берет

Стандартташтырылган цилиндрдик конструкция

Төмөнкү температуранын көтөрүлүшү үчүн энергияны аз сарптоо көрсөткүчү

Жөнөкөй орнотуу

IEC 60269-1 / -2 тастыкталган, CE & RoHS ылайык

Жогорку сорттогу керамикалык корпус сонун жылуулоо жана жылуулукка туруктуу

Никель менен капталган жезден жасалган капкактар аз контактка туруштук берүү үчүн

120kA чейин жогорку үзүү жөндөмдүүлүгү (HRC түрү)

gG (жалпы максат) жана aM (мотор коргоо) мүнөздөмөлөрүндө жеткиликтүү

манжа коопсуз дизайны менен DIN рельс орнотулган сактагыч

Оңой тейлөө үчүн кошумча күйгүзүлгөн сактагыч индикатор

Рейтингдердин кеңири диапазону: 0,5A ~ 630A, 500V / 690V AC

Эффективдүү баа, Кытайдын Вэнчжоу шаарындагы XUCKY фабрикасынан түз

Техникалык маалыматтар

Параметрлер	Өлчөмү
Fuse Holder	10×38	14×51	22×58
690 В AC In, А	0,5; 1; 2; 4; 6; 8; 10	2; 4; 6; 8; 10; 16; 20; 25	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50
Салмагы, г	50	83	170
Механикалык чыдамкайлык, OC циклдери	2000	2000	1600
Коргоо даражасы: IEC 60529	IP20	IP20	IP20
Иштөө температурасы, °C	-10дон +55ке чейин	-10дон +55ке чейин	-10дон +55ке чейин
Туташкан зымдардын кесилиши, мм²	1ден 25ке чейин	1ден 25ке чейин	макс. 50
Катуу моменти, Н·м	2,5	2,5	2,5
Цилиндрлик сактагыч шилтемелер
Номиналдуу ток In, А	0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32	2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125
CFL түрү	gG	gG	gG
Салмагы, г	7,7	20,5	58
Номиналдуу сынуу жөндөмдүүлүгү Ics, кА	50	50	50
Коргоо даражасы: IEC 60529	IP20	IP20	IP20
Иштөө температурасы, °C	-10дон +55ке чейин	-10дон +55ке чейин	-10дон +55ке чейин

Электр байланыш схемасы

Cylindrical Fuse link & Fuse Holder

Операция

Ажырткыч өчүп калганда, LED күйөт

Жалпы жана орнотуу өлчөмдөрү (мм)

Цилиндрлик сактагыч шилтемелер

Cylindrical Fuse link & Fuse Holder

Өлчөмү	a	b	c
10x38	38	10	10,3
14x51	51	12	14
22x58	58	16	22

аты	Номиналдуу чыңалуу, V	Номиналдуу жыштык, Гц	Максималдуу ток, А	Макс. кубаттуулукту жоготуу, В
Сактагыч кармагыч 10×38	500	50/60	8	3
Сактагыч кармагыч 14×51	500	50/60	20	5
Сактагыч кармагыч 22×58	500	50/60	40	9.5

аты	Номиналдуу иштеп жаткан ток In, А	Номиналдуу чыңалуу, V	Номиналдуу жыштык, Гц	10×38	14×51	22×58
Цилиндрлик сактагыч шилтеме 0,5А	0.5	500	50/60	10×38-0,5	-	-
Цилиндрлик сактагыч шилтеме 1A	1	500	50/60	10×38-1	-	-
Цилиндрлик сактагыч шилтеме 2A	2	500	50/60	10×38-2	14×51-2	22×58-2
Цилиндрлик сактагыч шилтеме 4A	4	500	50/60	10×38-4	14×51-4	22×58-4
Цилиндрлик сактагыч шилтеме 6А	6	500	50/60	10×38-6	14×51-6	22×58-6
Цилиндрлик сактагыч шилтеме 8A	8	500	50/60	10×38-8	-	22×58-8
Цилиндрлик сактагыч шилтеме 10A	10	500	50/60	10×38-10	14×51-10	22×58-10
Цилиндрлик сактагыч шилтеме 16A	16	500	50/60	10×38-16	14×51-16	22×58-16
Цилиндрлик сактагыч шилтеме 20A	20	500	50/60	10×38-20	14×51-20	22×58-20
Цилиндрлик сактагыч шилтеме 25A	25	500	50/60	10×38-25	14×51-25	22×58-25
Цилиндрлик сактагыч шилтеме 32A	32	500	50/60	10×38-32	14×51-32	22×58-32
Цилиндрлик сактагыч шилтеме 40A	40	500	50/60	-	14×51-40	22×58-40
Цилиндрлик сактагыч шилтеме 50A	50	500	50/60	-	14×51-50	22×58-50
Цилиндрлик сактагыч шилтеме 63A	63	500	50/60	-	14×51-63	22×58-63
Цилиндрлик сактагыч шилтеме 80A	80	500	50/60	-	-	22×58-80
Цилиндрлик сактагыч шилтеме 100A	100	500	50/60	-	-	22×58-100
Цилиндрлик сактагыч шилтеме 125A	125	500	50/60	-	-	22×58-125

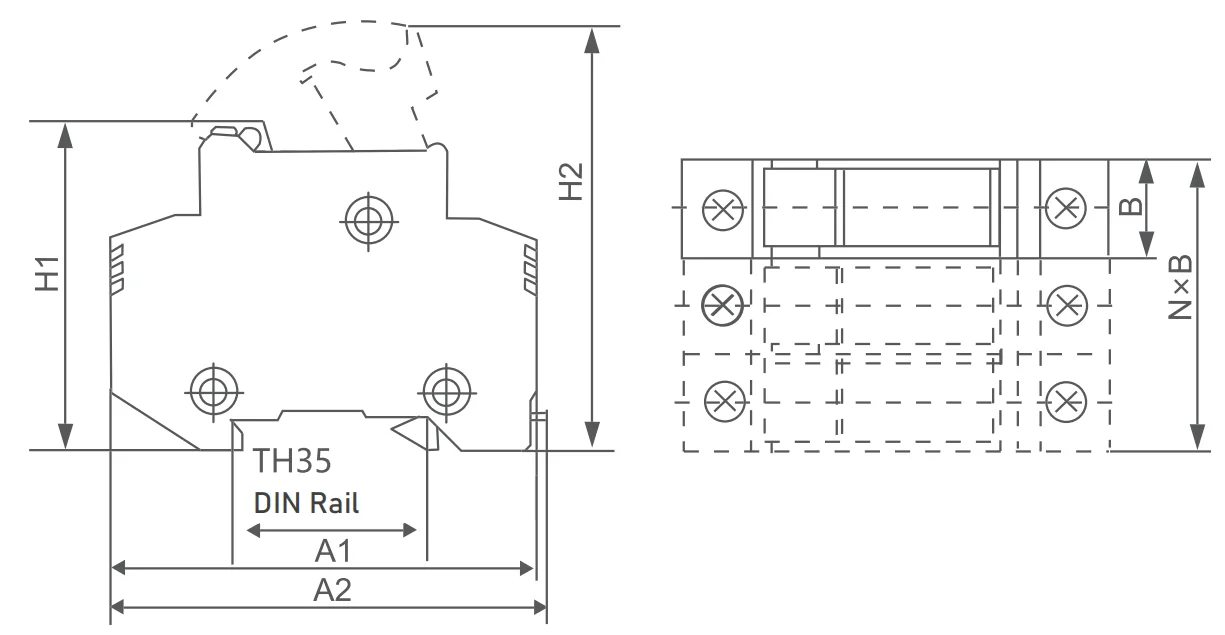

Фузер кармагыч

Cylindrical Fuse link & Fuse Holder

Модел	Контур өлчөмү (мм)
	A1	A2	B	H1	H2
RT18-32	77	78	17	61	80
RT18-63	96	97	26	67	94
RT18-125	127	129	35	76	104

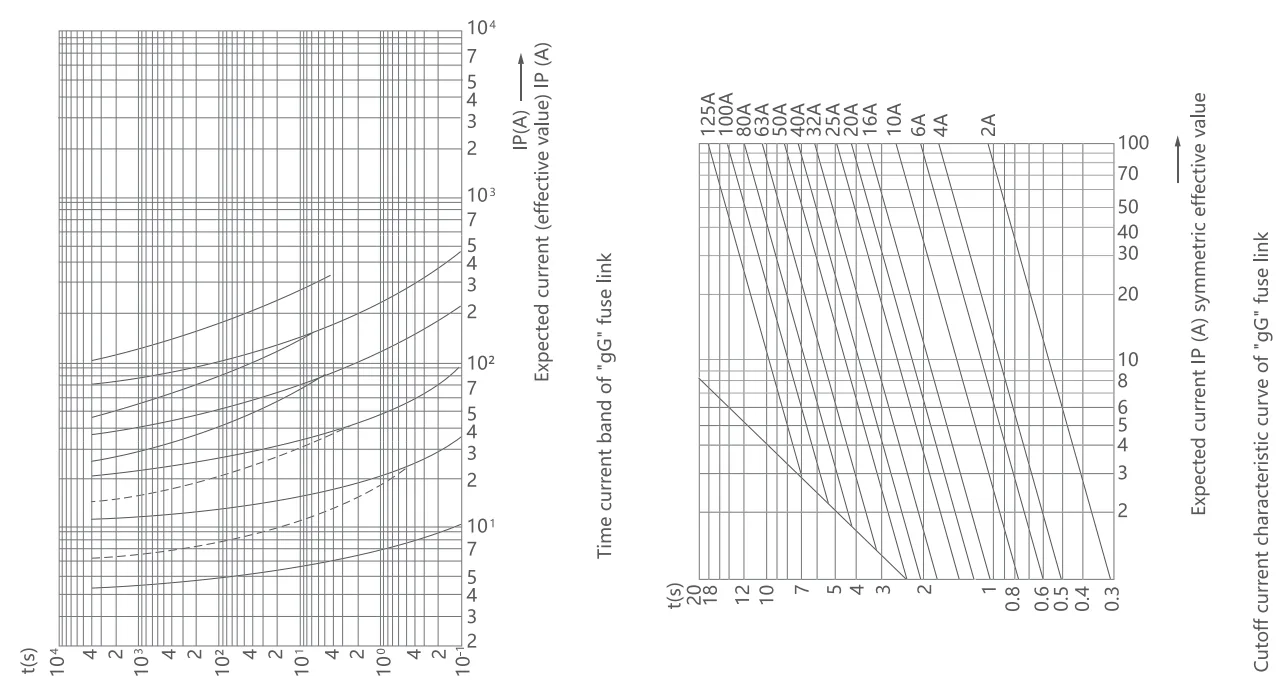

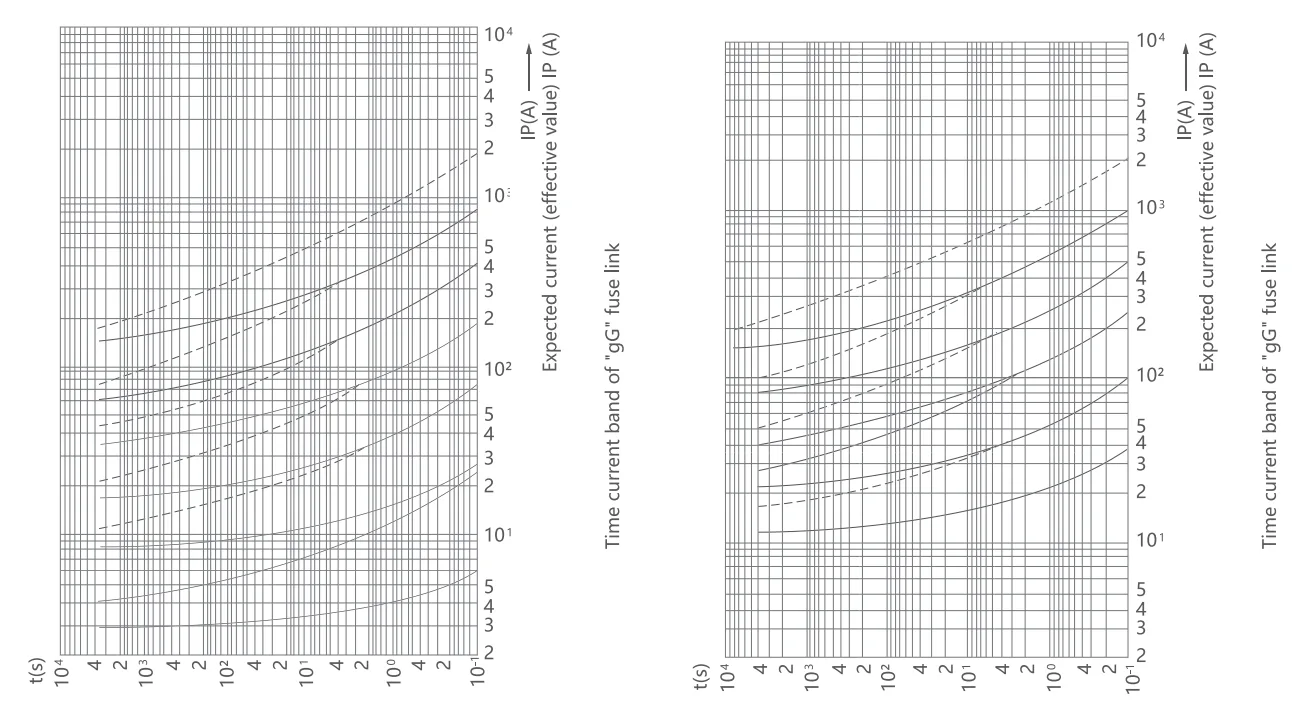

Убакыт учурдагы мүнөздөмө ийри сызыгы

Cylindrical Fuse link & Fuse Holder

Көп берилүүчү суроолор

Q1: Сактагыч шилтеме деген эмне?

A: Ашыкча жүктөө же кыска туташуу шарттарында чынжырды үзүүчү калибрленген эрүү элементин камтыган сактагычтын алмашуучу коргоочу элементи. Бул сактагыч системасынын "жүрөгү" болуп саналат.

Q2: Сактагыч шилтеме менен сактагычтын ортосунда кандай айырма бар?

A: сактагыч шилтеме алмаштырылуучу эрүү бөлүгү болуп саналат; сақтандыргыч кармагыч (фиск базасы) - сактагычтын звеносун кармап турган жана электрдик байланыштарды камсыз кылган стационардык монтаждык бөлүгү. Толук сактагычты орнотуу үчүн экөө тең керек.

Q3: XUCKY сактагыч шилтемелери кайсы стандартка туура келет?

A: Биздин сактагыч шилтемелер CE жана RoHS тастыктамасы менен IEC 60269-1 жана IEC 60269-2 эл аралык стандарттарына ылайык келет.

Q4: Сауд Аравиясында жана Жакынкы Чыгышта XUCKY сактагыч продуктуларын колдонсо болобу?

Ж: Ооба. XUCKY сактагыч шилтемеси жана сактагыч кармагыч 500V/690V AC системалары үчүн иштелип чыккан, Жакынкы Чыгыш тармагынын стандарттарына шайкеш келет. Биз Сауд Арабиясында, БАЭде, Египетте жана Перс булуңунун башка өлкөлөрүндө бай экспорттук тажрыйбага ээбиз.

Q5: XUCKY сактагыч шилтемеси үчүн MOQ деген эмне?

A: MOQ стандарттык түрлөрү үчүн 100 даана болуп саналат. Заказдар кабыл алынат. Толук баа тизмеси үчүн биз менен байланышыңыз.
