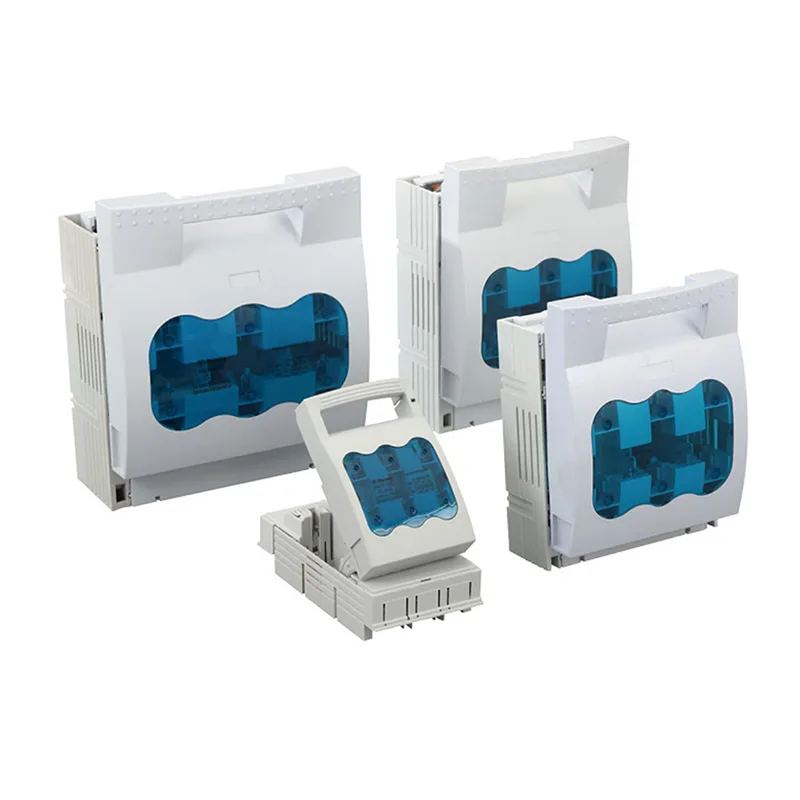

HR17B FUSE STANCE USRONNNNNннннгел

XUCKY HR17B FUSE SMAN STANCE UPSONNNNNNNNNннтене колдонсоңуз болот. Учурдагы 40а ~ 630a бааланат. 2 топ, 3 топ жана 4 топ бар. Аны автобус тилке орнотсоңуз болот жана туруктуу плитага орнотулушу мүмкүн. Ошондой эле ал жогорку жана төмөнкү учтардын, бычактын бычактын киришүүсүн жана доорду өчүрүүчү түзмөктүн киргизүү жана чыгаруу структурасын камсыз кылат; Жана жабык аныктоо тешиги которгуч капкагын, сигнал которгуч жана аныктоону которуу курулат. Ал FUSE MANTONTION менен жабдылышы мүмкүн жана бычак менен өтүү катары колдонулат.

Сурамжылоо жөнөтүү

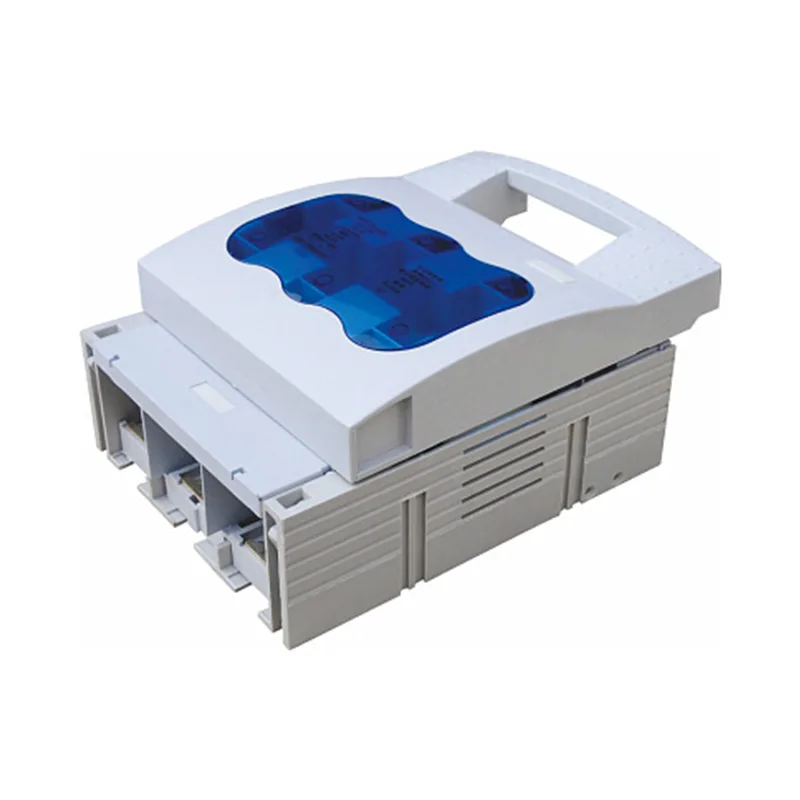

Продукт Description

Колдонуу чөйрөсү

XUCKY жогорку сапаттагы HR17B FUSE STANCE SMAN STANCE которуштуру жүктөлөт. Учурдагы 40а ~ 630a бааланат. 2 топ, 3 топ жана 4 топ бар. Аны автобус тилке орнотсоңуз болот жана туруктуу плитага орнотулушу мүмкүн. HR17B FUSE STANCE UPSONNNNNннтъъдёгъ Чийнин учтары, бычактын бычактарын киргизүү жана АЧК АЧЫК АЧУУНУН ТҮЗҮЛҮШҮНҮН АЧУУ ЖАНА ЧЫГАРУУНУН ТҮЗҮЛҮШҮ; Жана жабык аныктоо тешиги которгуч капкагын, сигнал которгуч жана аныктоону которуу курулат. Ал FUSE MANTONTION менен жабдылышы мүмкүн жана бычак менен өтүү катары колдонулат.

Төшөктүү сантехника - бул сонун, роман, кыска, роман жана кыска жана IEC60947-3 жана GB14048.3 үчүн.

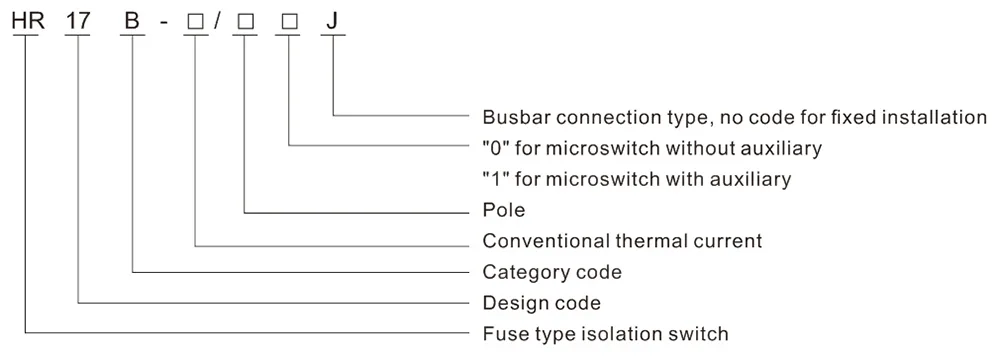

Модель жана мааниси

Негизги техникалык параметрлер

FUSE SNOWENT Disonnnencer модели		HR17B-40	HR17B-63	HR17B-160	HR17B-250	HR17B-400	HR17B-630
Бааланган изоляция цифрасын ui		690v	690v	800V	800V	800V	800V
Rated Operational Voltage UE		AC400, 660V
Иштетилген иштөө учурдагы	400V AC-23B	40а	63a	160а	250а	400a	630а
Иштетилген иштөө учурдагы	660V AC-22B	32а	50а	100а	200a	315a	425a
Кыска убакыттан бери кубаттуулугу ICM		10ieie
Бажы чектелген кыска-туташуу		50 KA
Fuse шилтемеси		RT14-40	RT14-63	NT00-160	NT1-250	NT2-400	NT3-630

Пландар жана орнотуу өлчөмдөрү

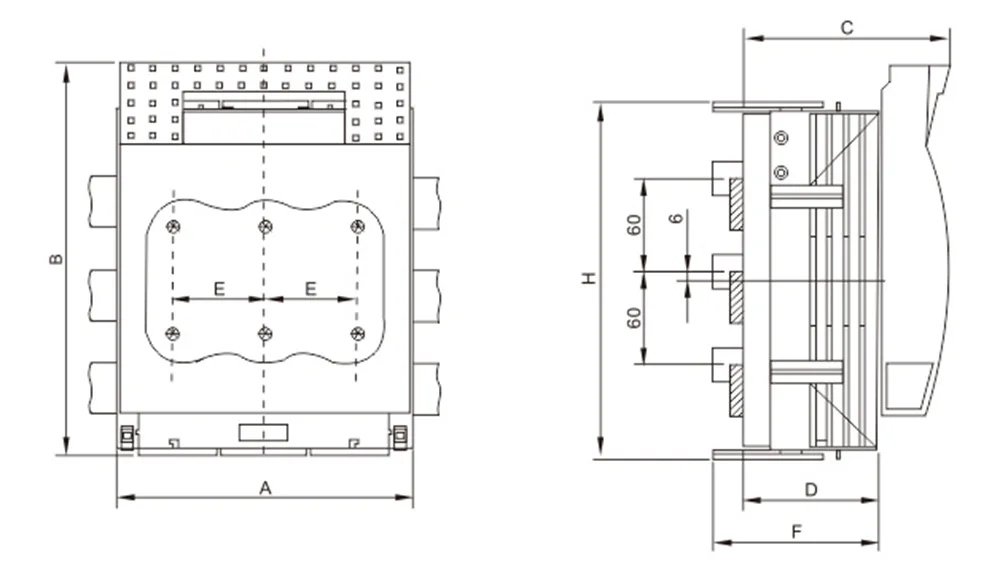

HR17B-160 ~ 630a асылып турган өлчөмдөгү схема жана орнотуу

Модель	A	B	C	D	E	F	H
HR17B-160 / 30J	106	200	97	60	33	87	200
HR17B-250 / 30J	185	247	128	88	57	110	220
HR17B-400 / 30J	210	290	145	97	65	125	268
HR17B-630 / 30J	256	300	160	112	81	139	285

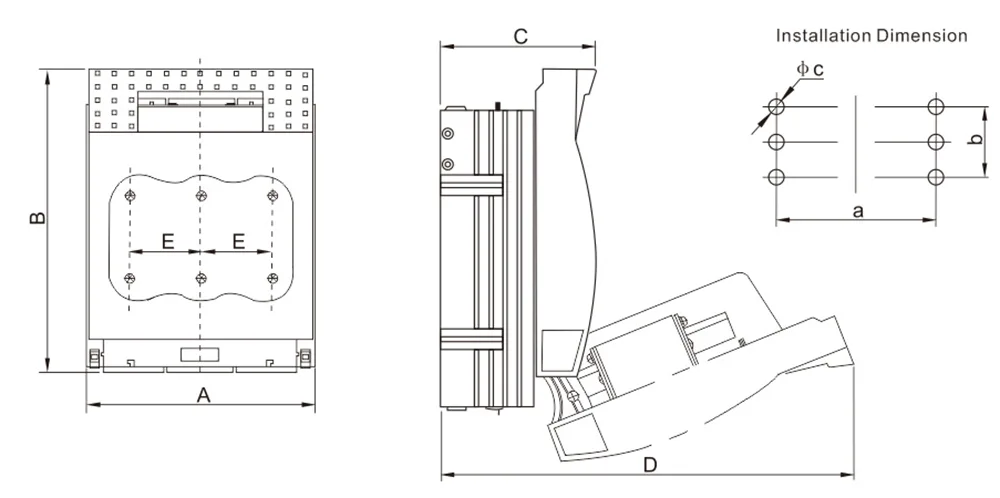

HR17B-40 ~ 630A орнотуу жана орнотуу

Модель		Сунушталган өлчөм (мм)					Орнотуу өлчөмү (мм)
Модель		A	B	C	D	E	a	b	ΦC
HR17B-40	2p	55	116	76	150	21	25	/	F6
HR17B-40	3p	76	116	76	150	21	42	/	F6
HR17B-63	2p	74	116	76	150	31	35	/	F6
HR17B-63	3p	105	116	76	150	31	62	/	F6
HR17B-160	2p	75	200	83	205	33	43	25	Φ7
	3p	106	200	83	205	33	66	25	Φ7
	4p	138	200	83	205	33	100	25	Φ7
HR17B-250	2p	128	247	110	295	57	72	50	F11
	3p	185	247	110	295	57	114	50	F11
	4p	242	247	110	295	57	172	50	F11
HR17B-400	2p	145	290	125	340	65	80	50	F11
	3p	210	290	125	340	65	130	50	F11
	4p	276	290	125	340	65	195	50	F11
HR17B-630	2p	175	300	145	360	81	90	50	F11
	3p	256	300	145	360	81	162	50	F11
	4p	340	300	145	360	81	243	50	F11
