BE сериясынын бөлүштүрүү кутусу

China XUCKY Electric ылайыкташтырылган BE Series Distribution Box базардын ар кандай муктаждыктарын канааттандыруу үчүн базага жана жабууга жараша үч түргө бөлүнөт. Дизайн орнотуучунун муктаждыктарын толук эске алат жана буюмдун ыңгайлуулугун, ийкемдүүлүгүн жана коопсуздугун бир топ жакшыртат. Толук функциялары, жөнөкөй көрүнүшү жана жаңы формасы менен, ал көп кабаттуу имараттарда, үйлөрдө, станцияларда, порттарда, аэропорттордо, ооруканаларда, театрларда, ири соода аймактарында, өнөр жай жана тоо-кен ишканаларында жана башка жерлерде кеңири колдонулушу мүмкүн.

Сурамжылоо жөнөтүү

Продукт Description

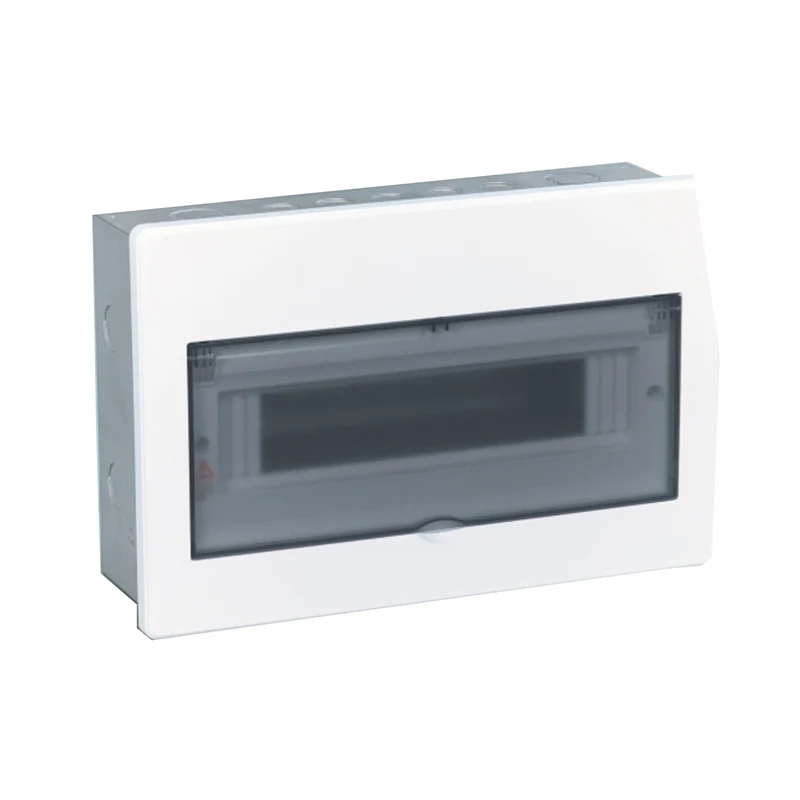

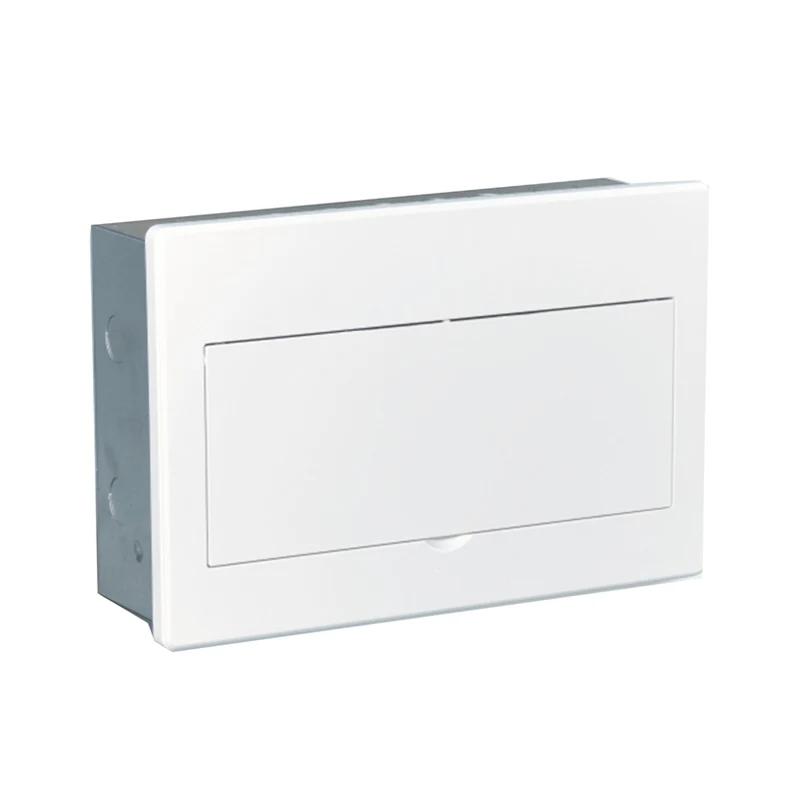

Мукаба эки ийилген жана шүүдүрүмдүү, жөнөкөй жана жарашыктуу көрүнүшү менен иштелип чыккан.

BE сериясынын бөлүштүрүү кутусунун техникалык мүнөздөмөсү

Продукт сериясы: камтылган монтаждык бөлүштүрүү кутучасы / үстүнкү монтаждоо бөлүштүрүүчү куту

Жолдор: 4way, 7way, 10way, 12way, 14way, 16way, 18way, 20way, 24way (камтылган монтаждоо), 28way, 40way

Продукциялар:

1.камтылган орнотуу

BEP-A 104, BEP-A 107, BEP-A 110, BEP-A 112. BEP-A 114, BEP-A 116, BEP-A 118, BEP-A 120, BEP-A124, BEP-A228, BEP- A240

2.үстүнө орнотуу

BEP-M 104, BEP-M 107, BEP-M 110, BEP-M 112, BEP-M 114, BEP-M116, BEP-M 118, BEP-M 120, BEP-M 228, BEP-M 240

Коробканын негизги материалы: жогорку сапаттагы муздак прокатталган табак, электростатикалык порошок капталган

бир катар орнотулган монтаждоо кутусунун өлчөмү (туурасы * бийиктиги): (4 жол) 143x75 мм, (7 一 20 жол) 192x75 мм, (24 жол) 230x90 мм

Капкак материалы: капкак базасы жана ак жылжымалы эшик үчүн жогорку сапаттагы ABS, тунук кыймылдуу эшик үчүн жогорку сапаттагы PC,

Капкак орнотуу: бурама менен бекитилген

Коробканы орнотуу: 1. камтылган монтаждоо; 2. Жер үстүндөгү монтаждоо

Жол өлчөмү: 18 мм (стандарттык туурасы)

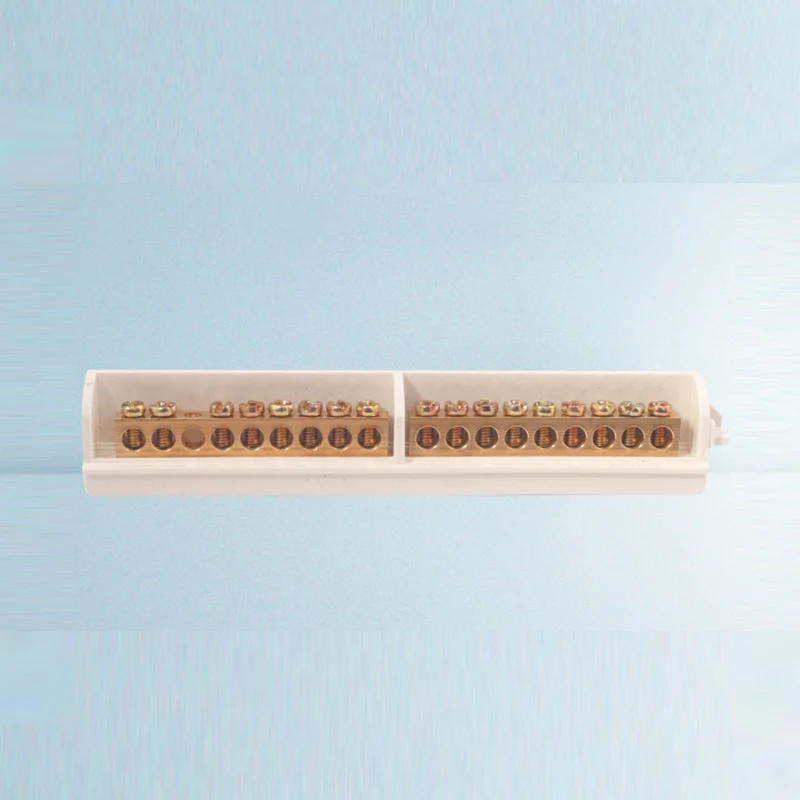

Терминал кесилишинин өлчөмү: ①4 ~ 20way 6 x 10мм; ②24~ 40way 6,4 x 12мм

Номиналдуу чыңалуу(V): ~AC400V(±20%) 50~60HZ

Номиналдуу ток/Макс. Учурдагы киргизүү: ①55A(4~20way) 6 x 10mm; ②63A(24~40way) 6,4 x 12мм

Продукт стандарты: GB17466.1-2008, GB17466.24-2008

Кирүү коргоо: IP40

BE Series Distribution Box таңгактоо маалыматы

Specification & Description		Сүрөт	Картон LWH（см)	(PCS/CTN)
Бөлүштүрүү кутусу
BE-M104	Үстүнө монтаждоо		505×190×360	10
BE-M107			520×245×465	10
BE-M110			520×300×465	10
BE-M112			520×335×465	10
BE-M114			520×235×375	5
BE-M116			520×235×415	5
BE-M118			520×235×450	5
BE-M120			520×235×485	5
BE-M228			445×165×410	1
BE-M240			445×165×520	1
BEP(2013)-A 104	Камтылган монтаждоо		505190360	10
BEP(2013)-A 107			520245465	10
BEP(2013)-A 110			520300465	10
BEP(2013)-A 112			520335465	10
BEP(2013)-A 114			520235375	5
BEP(2013)-A 116			520235415	5
BEP(2013)-A 118			520235450	5
BEP(2013)-A 120			520235485	5
BEP(2013)-A 124			600275565	5
BEP(2013)-A 228			485165410	1
BEP(2013)-A 240			485165520	1

BE сериясы


Cover	Box Base

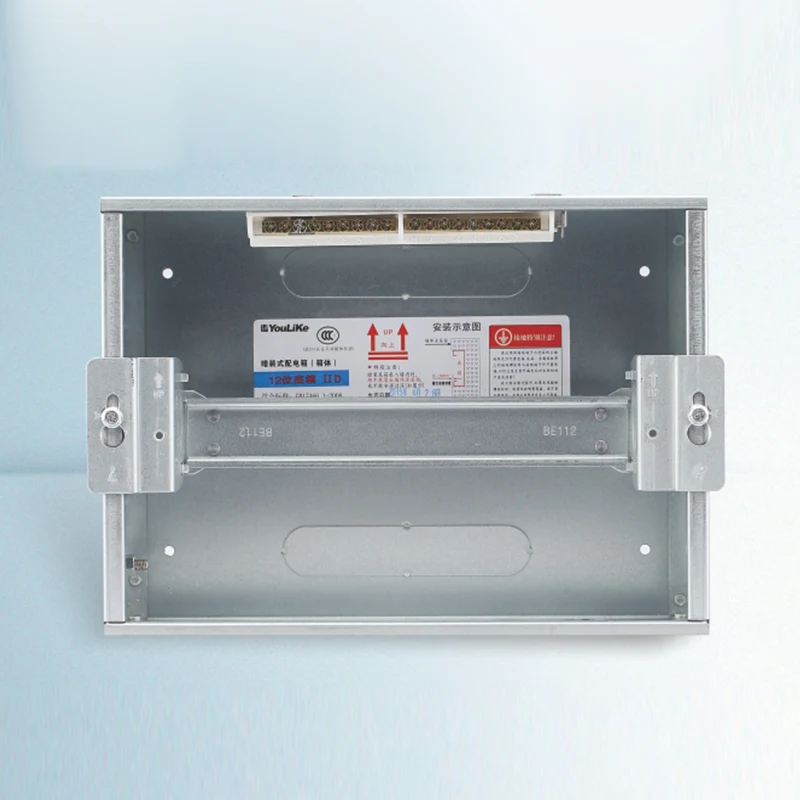

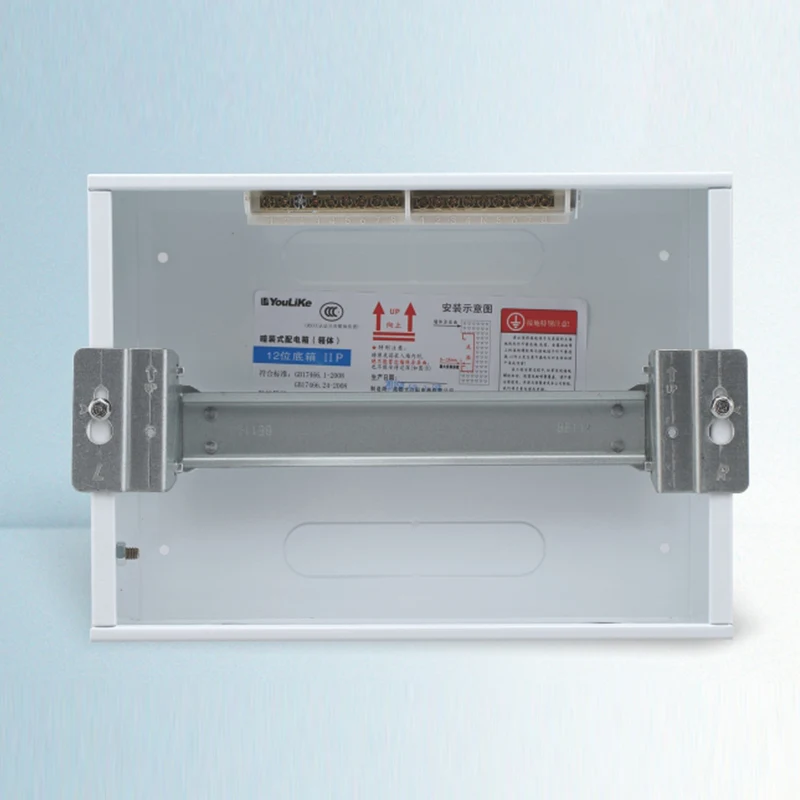

Жер үстүндөгү монтаждоо кутусунун негизи жогорку сапаттагы муздак прокатталган пластинадан, бир катар үчүн 1,0 мм калыңдыгы жана эки сап үчүн 1,2 мм. Камтылган монтаждоо кутусунун негизи жогорку сапаттагы муздак прокатталган плитадан, бир катар үчүн 0,8 мм жана 1,0 мм үчүн эки rows.The табак бети электростатикалык порошок капталган жана сабырдуулук толугу менен GB / т 708-2006 жылы PT.A сабырдуулук талаптарына ылайык келет.
