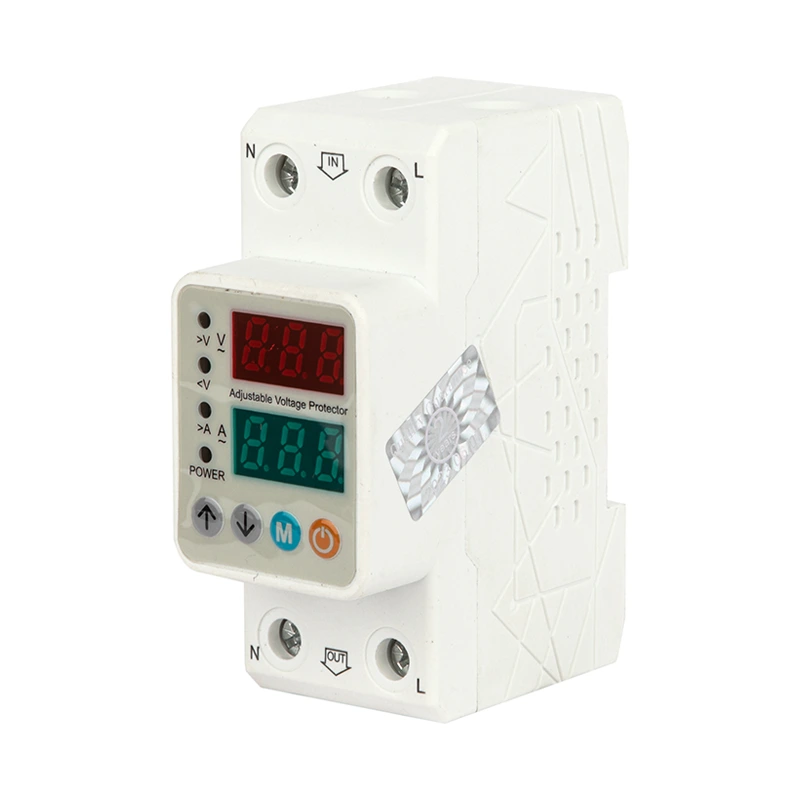

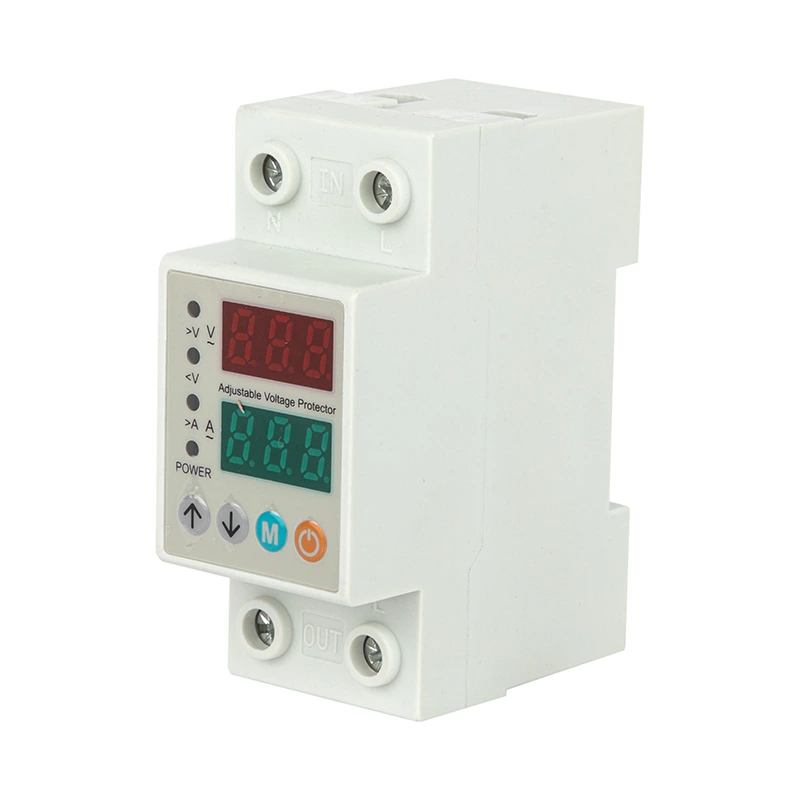

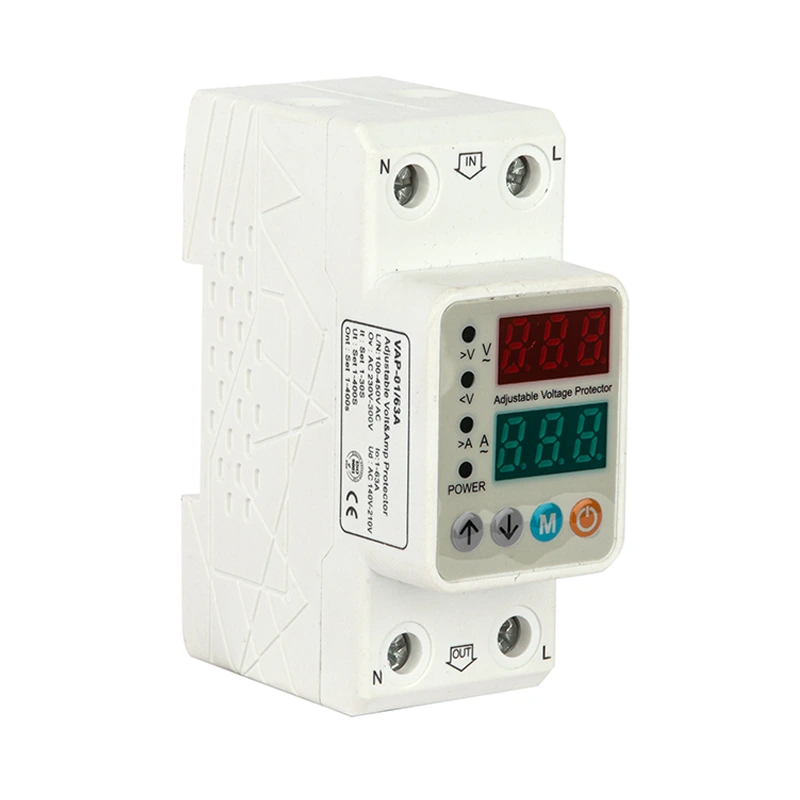

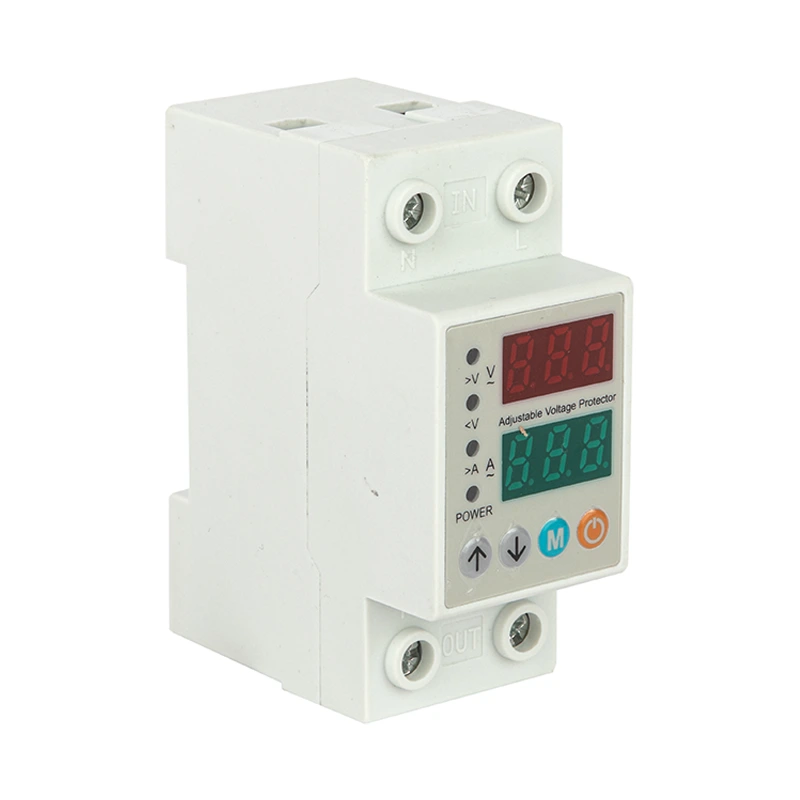

Чыңалуудан коргоочу түзүлүш

жөнгө чыңалуу коргоо аппараттын туурасы 36mm болуп саналат. Башкаруучу ток бөлүштүрүү кутусуна орнотуу үчүн абдан ыңгайлуу. Башкаруу схемасы импорттолгон тетиктер менен чогултулган. продукт мыкты аткаруу жана ишенимдүүлүк менен, модулдук стандартка ылайык өндүрүлгөн. Бул анормалдуу чыңалуу шарттарында кадимкидей иштей алат. Электр тармагындагы чыңалуу коргоочу тарабынан белгиленген ашыкча чыңалуудагы чыңалуудан ашса же коргоочунун төмөн чыңалуудагы чыңалуу маанисинен төмөн болсо, коргоочу шаймандын коопсуздугун коргоо үчүн чынжырды тез жана ишенимдүү өчүрө алат. Тармактын чыңалуусу нормалдуу абалга келгенде, коргоочу автоматтык түрдө электр кубатына кошулууну кечеңдетип, кубат менен камсыздоону калыбына келтире алат. Бардык функциялар автоматтык түрдө кол менен иштетилбестен ишке ашырылат. Панелдеги LED коргоочунун иштөө абалын көрсөтө алат. Индикатордун жашыл жарыгы иштөөчү электр менен жабдууну көрсөтөт. Индикатордун кызыл жарыгы өчүп калганда электр энергиясы нормалдуу. Кызыл жарык күйүп турганда, коргоо функциясы электр энергиясын өчүрө баштайт. Өзүн-өзү калыбына келтирүүчү ашыкча чыңалуудан жана төмөн чыңалуудан коргоочу компакттуу түзүлүшкө жана кооз көрүнүшкө ээ жана 35MM DIN Rail менен орнотулган.

ФУНКЦИЯЛАРЫ

Ашыкча чыңалууларды жана төмөн чыңалууларды автоматтык түрдө калыбына келтирүүчү башкаруу схемасы өзөк катары жогорку ылдамдыктагы микро аз энергия керектөөчү процессорду, негизги схема катары магниттик бекитүүчү реледи жана модулдук стандарттуу дизайнды кабыл алат. Электр линиясында ашыкча чыңалуу же төмөн чыңалуу болгондо, коргоочу терминалдык электр приборлоруна анормалдуу чыңалуудан келип чыккан аварияларды болтурбоо үчүн үзгүлтүксүз жогорку вольттуу соккулар астында чынжырды тез жана коопсуз өчүрө алат. Чыңалуу нормалдуу абалга келгенде, коргоочу терминалдын электр приборлорунун кароосуз калганын камсыз кылуу үчүн белгиленген убакыттын ичинде чынжырды автоматтык түрдө күйгүзөт.

Коргоочу тескери убакыт чеги иш-аракет мүнөзүнө ээ, ал эми иш-аракет убактысы 0,1 ~ 30 сек.

Voltage коргоо диапазону: 70 ~ 300V.

Туруктуу импульстук чыңалуу: 4кВ (III класстагы электр приборлорунун коопсуздук стандарттарына ылайык).

Протектордо иштөө абалын көрсөтүү үчүн эки түстүү жарык берүүчү диоддор бар, жашыл - нормалдуу чыңалуу көрсөткүчү; кызыл - ашыкча чыңалуу же кечигүү көрсөткүчү.

Орнотуу ыкмасы: 35мм темир жол түрү орнотуу, көрүнүшү модулдук дизайн.

Зымдарынын кубаттуулугу: 25мм² жана андан төмөн изоляцияланган зым.

Стандартка ылайык келгиле: "Жарандык имараттарды долбоорлоо кодекси" JGJ-242 2011 Edition

Айлана-чөйрөнүн температурасы: -5°C~40°C;

Бийиктиги: 2000 м ашык эмес;

Нымдуулук: Орнотуу аянтынын максималдуу температурасы 40°C болгондо, абанын салыштырмалуу нымдуулугу 50% дан ашпайт. Салыштырмалуу нымдуулуктун жогору болушуна төмөнкү температурада жол берилет, мисалы, 20°Cде 90%. Температуранын өзгөрүшүнө байланыштуу мезгил-мезгили менен конденсация үчүн атайын чараларды көрүү керек.

ТЕХНИКАЛЫК ПАРАМЕТРЛЕР

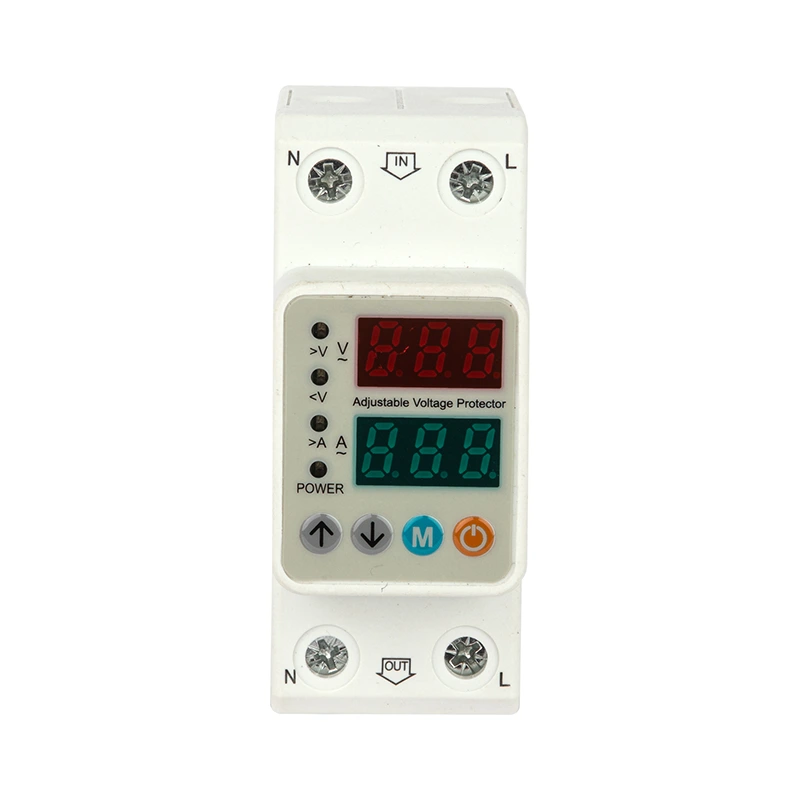

Панель диаграммасы

Функциялардын диаграммасы

Зымдар диаграммасы жана өлчөмдөрү (мм)
