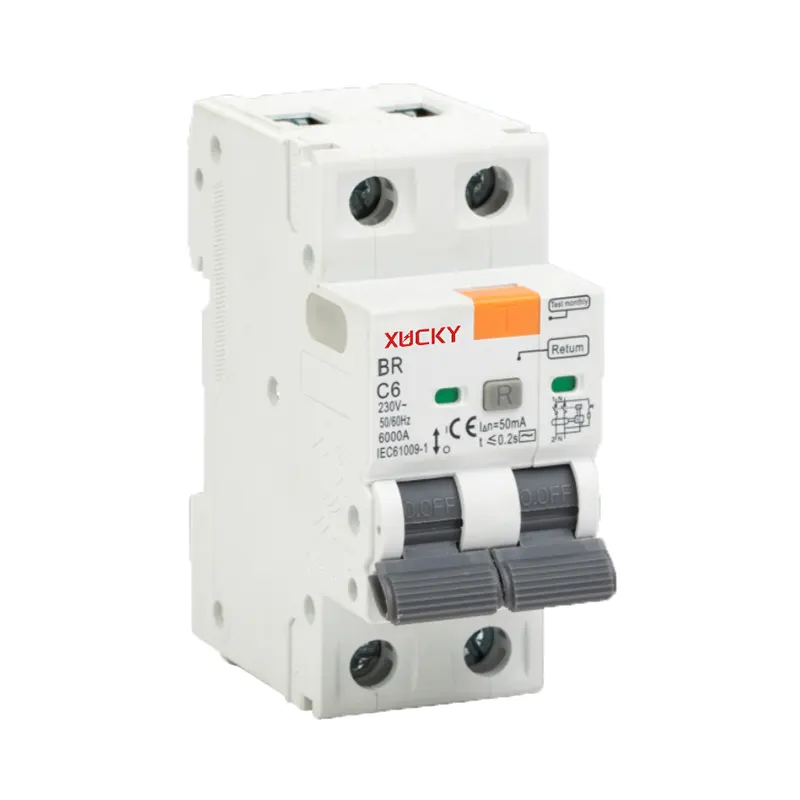

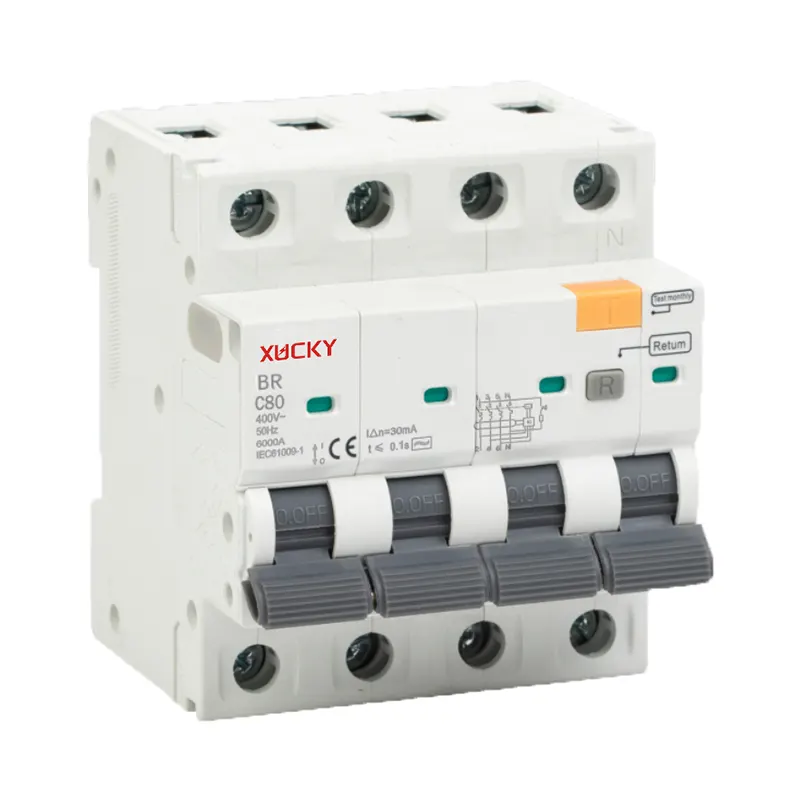

RCBO электрондук түрү

Техникалык маалыматтар

◆ Стандарт: IEC61009 -1

◆ Коргоо: Жерге тийүү жана ашыкча ток

◆ Номиналдуу ток. 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80А

◆ Иштеп жаткан, жылы: 30, 100, 300mA

◆ Номиналдуу калдык токтун иштетилген даярдоо жана үзүү кубаттуулугу I△m: 500A

◆ Номиналдуу калдык иштетилбеген ток I △ жок: 0.5IAn

◆ Rated жылуулоо чыңалуу Ui: 250V

◆ Rated импульс Uimp чыңалууга туруштук берүү: 4000v

◆ Уюлдардын саны: 2P(1P+N),4P(3P+N)

◆ Номиналдуу чыңалуу: 2P 240/415VAC, 4P 415VAC

◆ Калдык токтун өчүрүү убактысы:< 0,1 сек.

Сапардын түрү:

◆ Негизги ката: Электрондук/Электро-магниттик чыгаруу

◆ Ашыкча ток: Жылуулук-магниттик

◆ Үзүү кубаттуулугу: 6kA

◆ Электрдик чыдамкайлык: 2000 операция

◆ Коргоо даражасы: IP20

◆ Орнотуу: 35 мм DIN рельсинде

◆ Туурасы: уюлга 17,5 мм

◆ Терминал: Pin түрү

Калдык токтун үзүлүү убактысы

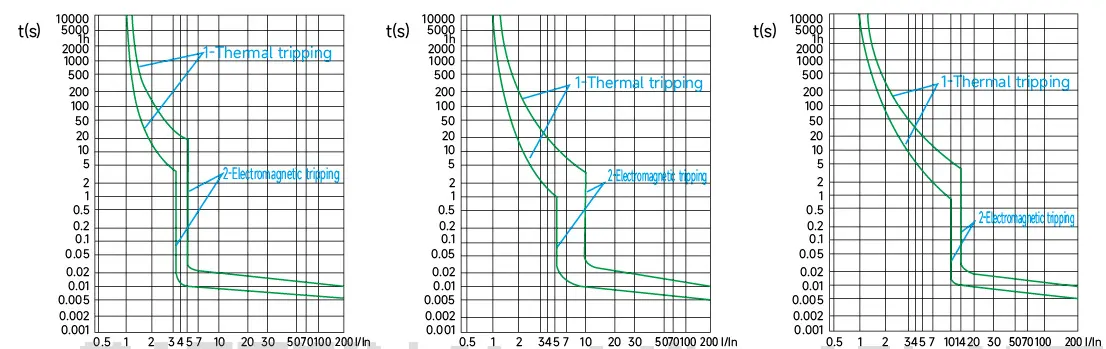

Characteristic Curve

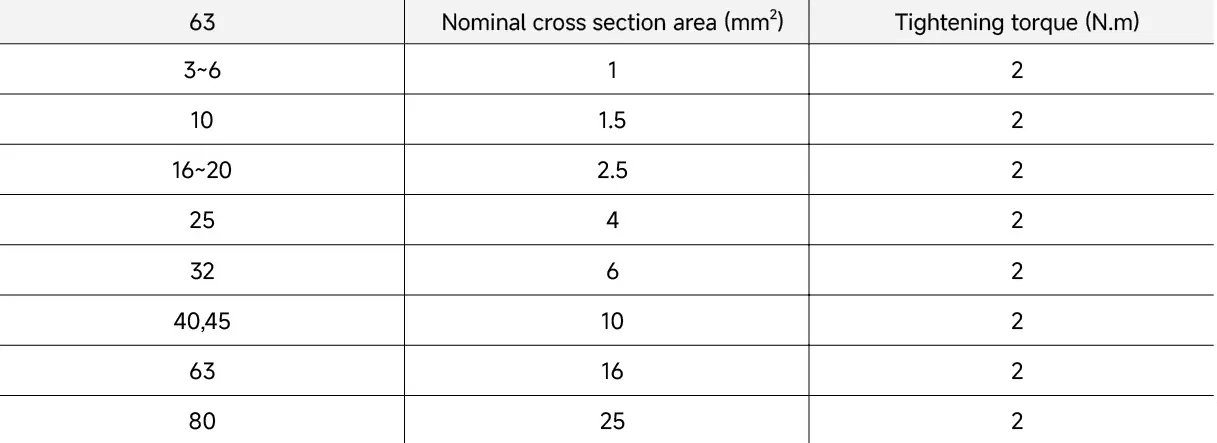

Зымдар

Туташуу үчүн ылайыктуу өткөргүчтөр колдонулушу керек, салыштырмалуу параметрлер үчүн таблицадан караңыз.

Өзгөчөлүктөрү

◆ Кызматкерлерди, өрттү жана линияны коргоо үчүн компакт дизайндагы RCCB жана миниатюралык өчүргүчтүн айкалышы.

◆ Электромагниттик түрү, көз карандысыз чыңалуу.

◆ MCB бөлүгү линияларды ашыкча жүктөөдөн жана кыска туташуулардан коргойт жана B жана C мүнөздөмөлөрүндө жеткиликтүү.

◆ туткасы байланыш абалын так көрсөтүп турат.

◆ Жерге туташтыруу кабели нейтралдуу камсыздоону жоготкон учурда жердин агып кетүүсүнөн коргоону камсыздайт.

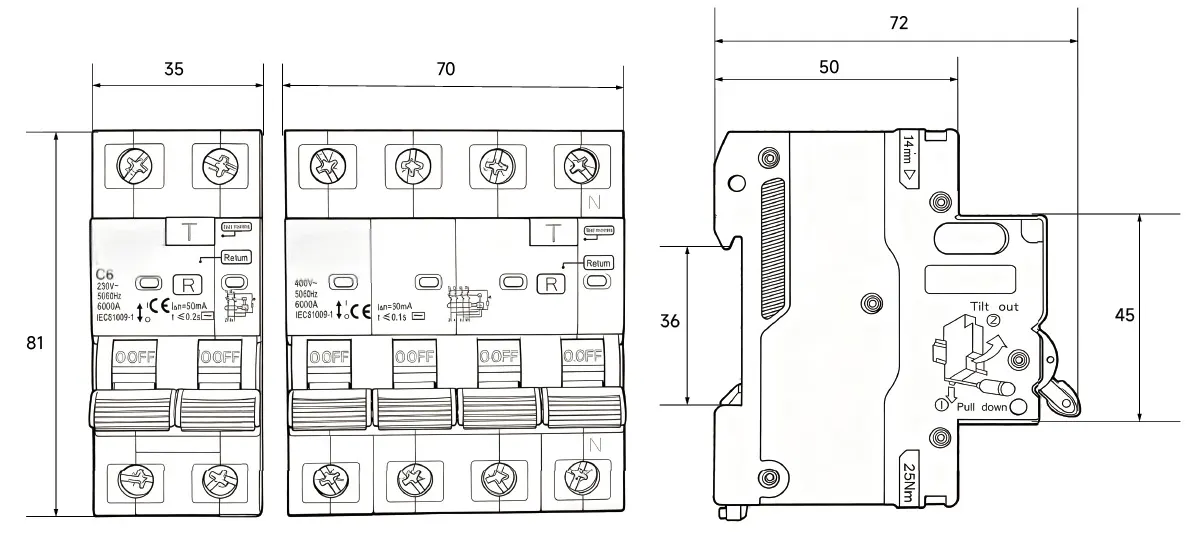

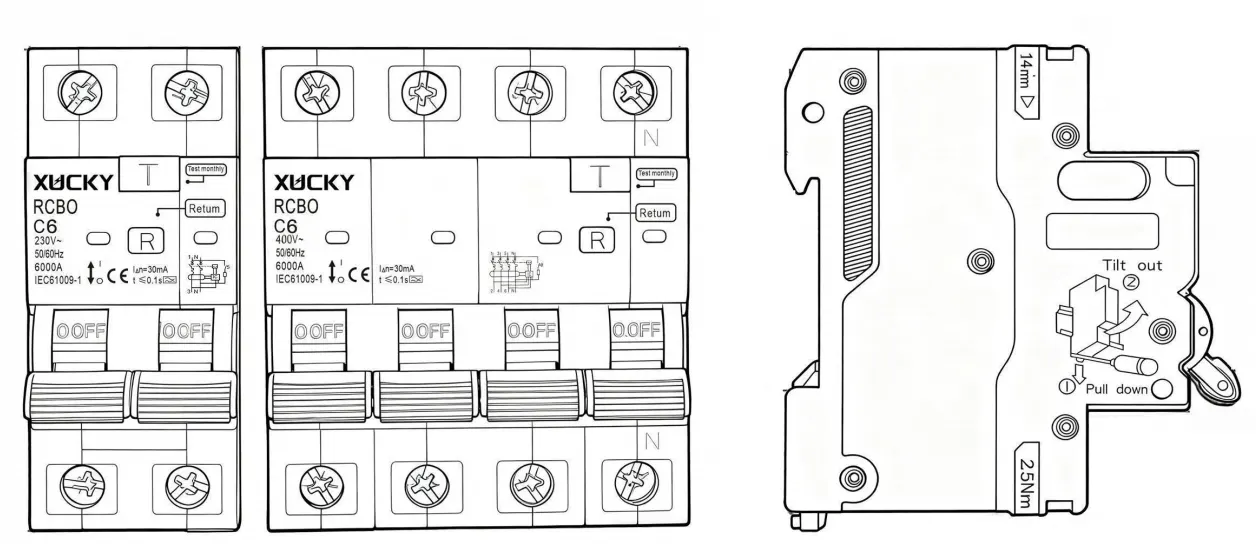

Жалпы жана монтаждоо өлчөмдөрү

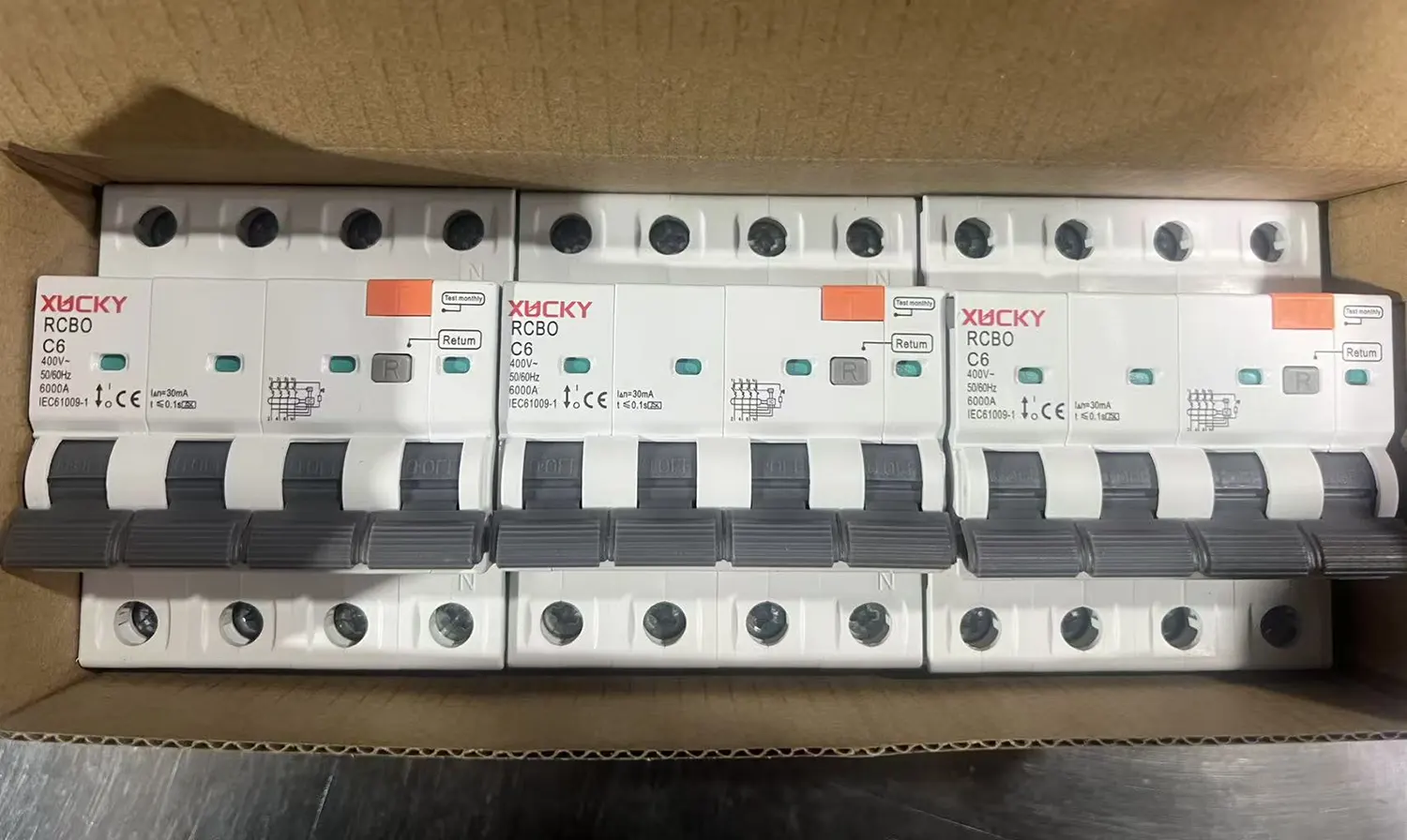

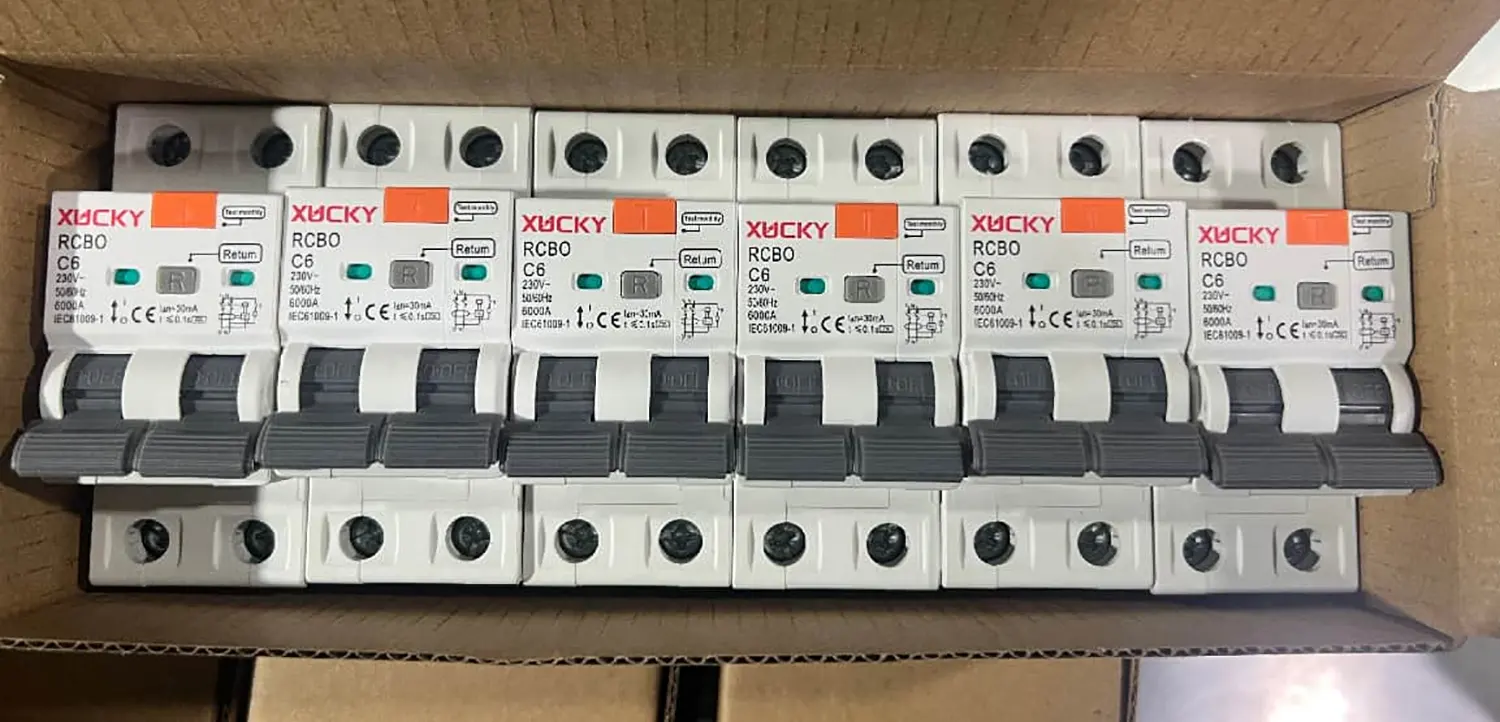

Таңгактоо маалыматы

4P RCBO 3шт/куту

2P RCBO 6шт/куту
