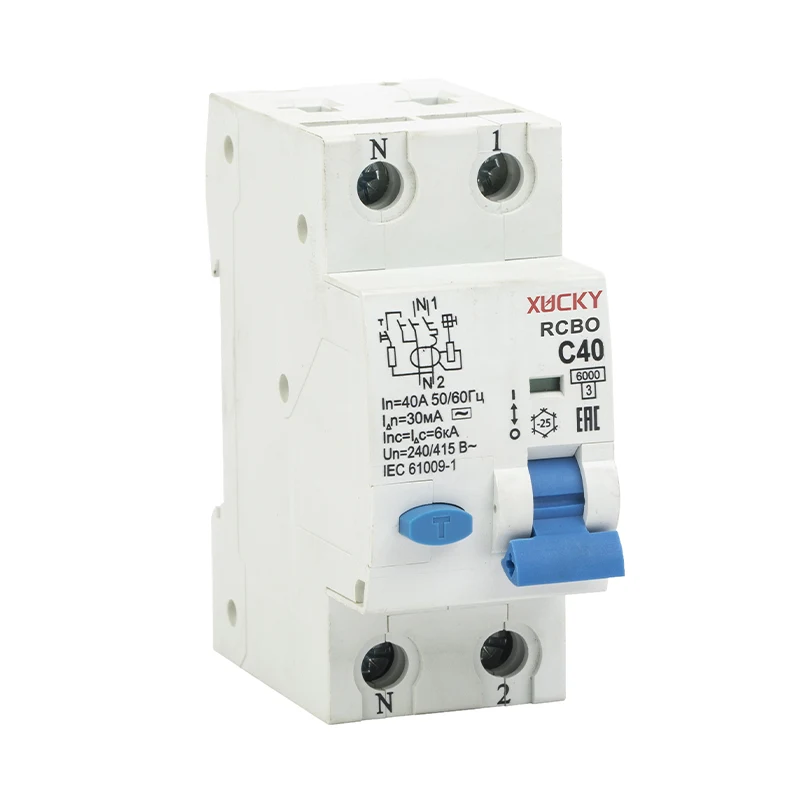

RCBO C65

Xucky's RCBO RCBO RCBO RCBO RCBO C65 6KA түрү a 1P + N & 3P + N RCBO (Учурдагы коргоонун интегралтык менен ажырагыс менен туруктуу корголбогондугунун эң сонун чечими - бул күндөлүк жана жер күнөөкөрлөрдүн агымы үчүн толук коргоо. Эки модулдун туурасы (36мм) жана төрт модулдун туурасы (72мм), ар кандай абалда, ар кандай абалда, адамдардын, объекттердин, объекттердин жана ага байланыштуу жабдуулардын коопсуздугун камсыз кылат

Сурамжылоо жөнөтүү

Продукт Description

RCBO C65

Продукт артыкчылыктары

● Скя жогорку сапаттагы RCBO RCBO C65 тарабынан уруксатка жана тескери зымдары уруксат берилет;

● Жогору жана ылдый жагында 16 мм2ге чейинки аралыгы бар автобус тилкесине жана 25 мм2 чейин кесилиш менен зымдар менен байланышууга болот;

● агып кирүү индикатору (кичинекей терезенин ичинде көк / кызыл белгиси) продукциянын кемчиликтеринин булагын текшерип, техникалык тейлөө убактысын кыскартууга болот;

● Коопсуздукту өркүндөтүү функциялары: Бул RCBO C65 ички, коммерциялык жана турак жайларда схемаларды коопсуз жана ишенимдүү эксплуатациялоо үчүн ашыкча жүктөлөт жана кыска схеманы камсыз кылат.

● Сапаттуу курулуш: жогорку сапаттагы материалдарды жана курулуш менен, бул миниатюралык схема RCBO C65 сортторду талап кылган колдонуучулардын күтүүлөрүнө жооп берген ишенимдүү көрсөткүчтөрдү жана узактыгын камсыз кылат.

● Ар тараптуу дизайн: абанын которгучу ички жана коммерциялык жактан да, коммерциялык максаттарга ылайыкташтырылган, анын ичинде электр колдонмолорунун кеңири чөйрөсү үчүн, анын ичинде электр энергиясынын жогорку сапаттарын же жогорку жол-талабына ээ болгон аймактар үчүн ар тараптуу чечим чыгарат.

Колдонмо

Стандарт: en / IEC 61009 -1 деп ырастоо

Кызматкерлеринин талаасы: 6ка

Коргоо: Жер астындагы ката, ашыкча жана кыска схема

Бааланган ток. In: 3,6,10,16,20, 25,32, 40а

Иштөө. I △ n: 10.30. 100. 300ma

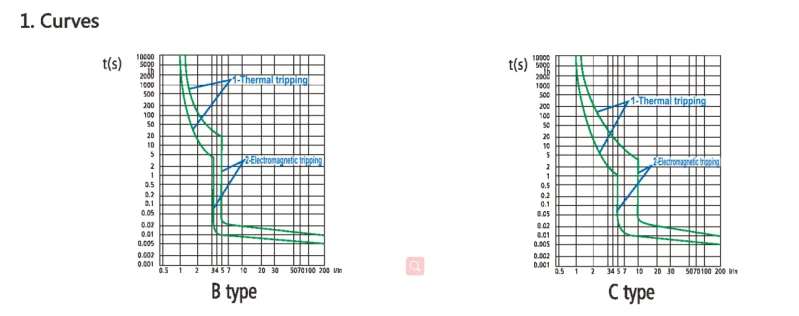

Мүнөздөмөсү: b.c

Кадимки токулган ток

Каралган калдык жүктөлгөн эмес учурдагы L △ NO: 0.5i △ n

UIMP: 4000V

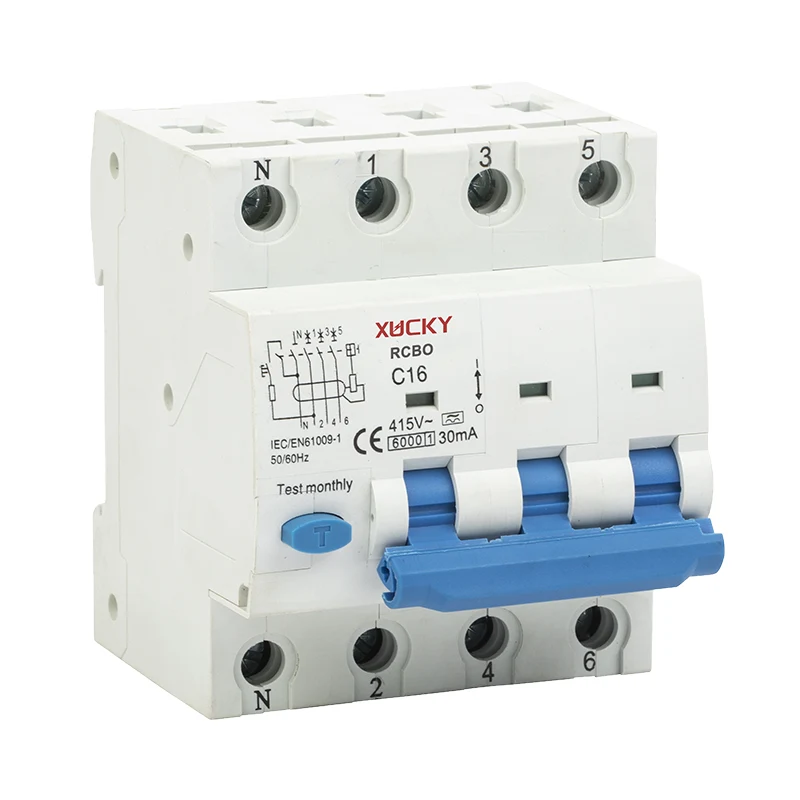

Плюс саны: 1P + N, 3p + n

Rated Voltage: 230Vac

Коргоо даражасы: -25 ℃ ~ + 40 ℃

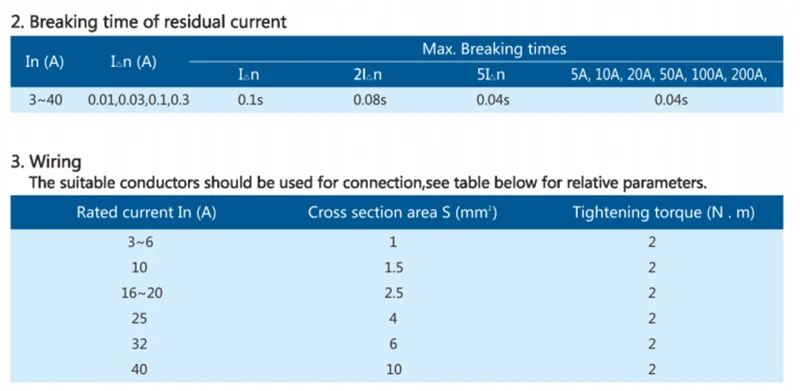

Учурдагы азыркы учурдагы боштук0.1 сек.

Саякатка сапардын түрү: электро-магниттик

Тектүү: термикалык-магниттик

Коргоо даражасы: IP20

35 мм дин темир жолунда

Туурасы 2 модул

Терминал Lug түрү жана PIN түрү

Техникалык маалымат баракчасы

	Түрү			2p	4p
	Стандарттар			IEC / EN 61009-1, IEC / en 61009-2-1;
	Сертификат			CB, CE, ROHS
	ӨЛКӨСҮ			Кытай
Электр өзгөчөлүктөрү	Түрү (Жердин толкундуу формасы сезүү сезими)			А тиби, тиби
	Устундардын саны			1p + n	3p + n
	Бааланган ток	In	A	6, 10, 16, 20, 20, 25, 32, 40, 50, 63 а	6, 10, 13, 20, 20, 25, 32, 40
	Бааланган сезгичтик	Iδn	Ма	10, 30, 100, 300 млн	30, 100, 300 млн
	Бааланган чыңалуу	Ue	V	220/230/240 v	380/400/415 v
	Иштөө убактысы	A / Type AC түрү		Заматта
		A [s] териңиз		10 мс кечигүү
		A [g] териңиз		40 мс кечигүү
	Изоляция чыңалуусу	UI	V	500V AC
	Ашыкча категория			III
	Булгануу даражасы			2
	Сайвалык сыноонун иштөө чыңалуусу		V	187 - 264 v	230 - 485 v
	Бааланган жыштык		HZ	50/60 HZ
	Сыйкырдуу ек. IEC / EN 61009-1	ICN	A	10,000 a
	Сыйкырдуу ек. IEC / en 64947-2 (Кыска схема тестине гана шилтеме)	ICU	A	15,000 a
		ICS	A	7,500 a (50% icu)
	Калдык кармоо жөндөмдүүлүгү ACC.To IEC / EN 61009-1	Iδm	A	3000 a
	Бааланган импульс (1.2 / 50)	UIMP	KV	4 кВ
	Диэлектрдик тест цифажы инд. Freq. 1 мин.		KV	2.5 кВ (50 / 60Х, 1 мүн.)
	Термомагниттик чыгарылыш - мүнөздөмөлөр			Сыпаттама б: 3ин - 5ин
				СПАНДАРТТАР С: 5ин - 10ин
	Энергия чеги Class Acc. en 61009-1			3
	Учурдагы каршылыкты күчөтүү (8/20 толкун)		A	3000 a

Механикалык өзгөчөлүктөр	Турак жай			IVALSulation Group I II, Ral 7035
	Которгуч			II, Ral 5017
	Тест баскычы			II, Ral 2000
	Байланыш абалын көрсөтмө			Жашыл / кызыл терезе
	Жер күнөөлөрү			Ак терезе
	Электр жашоо	Операциялар		4000 цикл
	Механикалык жашоо	Операциялар		10000 цикл
	Коргоо градус acc. en 60529	Турак жай		IP4X
		Терминалдар		IP2X
	Шоктун каршылык ек. IEC / en 60068-2-27			25г - 2 Шок - 13ms
	Титирөөгө каршылык көрсөтүү акк. IEC / en 60068-2-6			0,1 мм же 1 г - 20 цикл 5 ... 150 ... 5 hz
	Айлана-чөйрө шарттары (нымдуу жылуулук) ек. IEC / en 60068-2-30		° C / RH	55 ° C / 90-96% жана 25 ° C / 95-100% менен 55 ° C / 95
	Жылуулук элементин орнотуу үчүн маалымдама температурасы		° C	30 ° C
	Айлана-чөйрөнүн температурасы (күнүмдүк орточо ≤ +35 ° C)		° C	-25 ... +40 ° C
	Сактоо температурасы		° C	-40 ... +70 ° C
Орнотуу	Терминал түрү			Twin-Ments Terminal (LIFT / Ачык-ачык-айкын)
	Кабелдер үчүн терминалдык өлчөм	Төмөнкү / чок	MM²	25/35 мм²
	PIN Busbar үчүн терминал өлчөмү	Төмөнкү / чок	MM²	10/16 mm²
	Айры үчүн Fork Busbar үчүн	Төмөнкү / чок	MM²	M6 - 10/16 MM²
	Катуу / Тартылган зым			1x 1mm² - 35mm² 2 x 1mm² - 16mm *
	Феррулалар менен же ансыз ийкемдүү зымдар			1x 1mm² - 25mm² 2 x 1mm² - 10mm² *
	Эң күчтүү момент	Төмөнкү / чок		2 nm
	Кабелдин курт-кумурскасы			10 мм
	Орнотуу			60715 (35mm) Монтаждоо аркылуу
	Орнотуу абалы			Ар кандай
	Туташуу			Мыкты / төмөнкү терминалдар

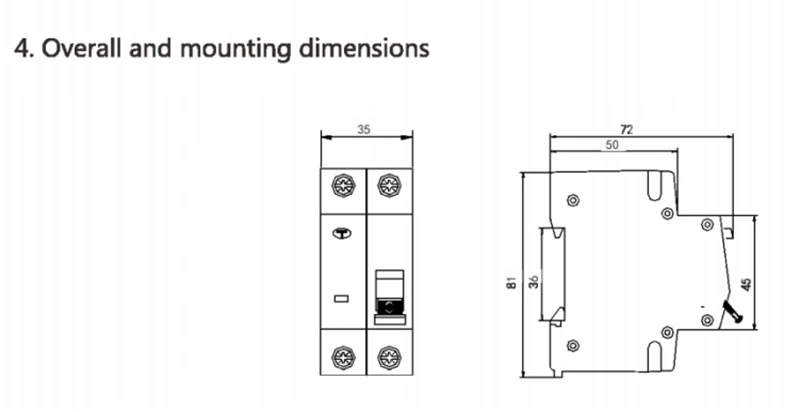

	Өлчөмдөр (H X W X D)		мм	90 x 36 x 72 мм	90 x 72 x 72 мм
	Салмагы		кг	0,19 кг	0,42 кг
Таңгактоо	Таңгоо (Жеке кутуча)	Саны	бөлүк	1	1
		Өлчөм (H * W * d)	мм	90 * 40 * 80 мм	90 * 78 * 81 мм
		Салмагы	кг	0,2 кг	0,43 кг
	B (* a) (Орто кутуча)	Саны	бөлүк	6	3
		Өлчөм (H * W * d)	мм	255 * 95 * 91.2 мм	242 * 98 * 89 мм
		Салмагы	кг	1.3 кг	1.3 кг
	Пакинг с (* b) (Master Carton)	Саны	бөлүк	60	30
		Өлчөм (H * W * d)	мм	510 * 275 * 200 мм	520 * 255 * 200 мм
		Салмагы	кг	14,5 кг	14,5 кг
Менен айкалыштыруу көмөкчү элементтер	Көмөкчү байланыш			Жана (yys)	Жана (yys)
	Allarm Contact			Жана (yys)	Жана (yys)
	Shunt Trip			Жана (yys)	Жана (yys)
	Төмөнкү Fitting үчүн көмөкчү байланыш			Жана (yys)	Жана (yys)
	Undervoltage Releas			Жана (yys)	Жана (yys)
	Ашыкча бошотуу			Жана (yys)	Жана (yys)
	Мотор иштеп жаткан түзмөк			Жана (yys)	Жана (yys)
