Q2 Automatic Transfer Switch
  • Q2 Automatic Transfer SwitchQ2 Automatic Transfer Switch

Q2 Automatic Transfer Switch

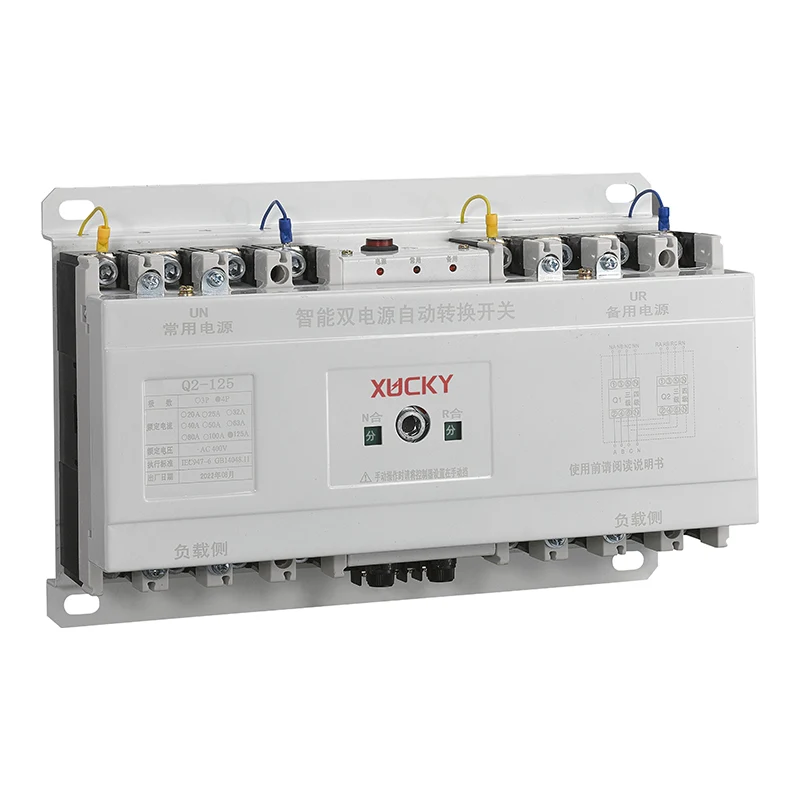

Q2 Автоматтык которуу которгучу (мындан ары ATS которуштуруусу, ошондой эле үйдү которуу которуштуруусу деп аталат) AC 50Гц, номиналдуу чыңалуу 380V, номиналдык ток 63A~630A үчүн, автоматтык же кол менен иштөө режимдерин колдонуңуз. жалпы электр менен камсыз кылуу жана күтүү электр менен камсыз кылуу. Үй өткөрүп берүү которгучу негизинен ооруканалар, дүкөндөр, банктар, химиялык өнөр жай, металлургия, көп кабаттуу имараттар, аскердик объектилер жана башка маанилүү учурларда колдонулат.

Бул үй которуу которуштуруу GB / T14048.11-2005 "төмөн чыңалуудагы коммутаторлор жана башкаруучу аппараттар - автоматтык которуу коммутациялык жабдуулар" стандартына жооп берет. Бул продукт электр деңгээл CB-класс болуп саналат.


Моделдер жана спецификациялар


Нормалдуу эмгек шарттары

● Айланадагы абанын температурасы: -5℃~+40℃, жана 24h орточо температурасы +35℃ төмөн;

● Атмосфералык салыштырмалуу нымдуулук +40℃ абанын температурасында 50% дан көп эмес, төмөнкү температурада салыштырмалуу нымдуулук жогору болот. Эң нымдуу айдын орточо максималдуу салыштырмалуу нымдуулугу эң нымдуу ай 90%, ал эми бул айдын орточо минималдуу температурасы +25℃. Температуранын өзгөрүшүнө байланыштуу буюмдун бетиндеги конденсацияны эске алуу;

● Орнотуу сайтынын бийиктиги 2000 м ашык эмес;

● Орнотуу категориясы: IV;

● Бул АТС өчүргүч катуу титирөө, шок жана коррозиясыз жерге орнотулушу керек;

● Категорияны колдонуңуз: A;

● Жогорудагы шарттар аткарылбаса, колдонуучу жана өндүрүүчү кеңешип чечиши керек.


Негизги структура

Q2 Автоматтык которуу которгучу негизинен электр кубатын конверсиялоочу автоматтык өчүргүчтөн турат, коммутатордо иштөө колдонуучу тандай турган үч статуска ээ: жалпы кубаттуулук (N) жабуу, эки жолу ачуу, күтүү режиминде (R) жабуу, үйгө өткөргүчтүн кичинекей өлчөмү бар. , жеңил салмак, туруктуу иштөө, колдонууга жеңил ж.б.у.с.


Орнотуу жана колдонуу

Электр өткөргүчтөрүн тартууда жалпы электр булагы N жалпы электр менен жабдуунун QN өчүргүчүнө, ал эми күтүүчү электр булагы R күтүү режиминдеги QR өчүргүчүнө туташтырылууга тийиш. QN жана QR төрт зымдуу өчүргүчтөр болгондо, туташуу режими зымдар схемасына ылайык, QN жана QRдин 1, 3, 5 үч фазалуу (A, B, C) кириш терминалдары, 7 - нөлдүк линия (N) кириш терминалы, 8 - нөлдүк линия чыгуучу терминал. Эгерде автоматтык өчүргүч үч уюлдуу автоматтык өчүргүч болсо, анда жалпы электр булагынын NN нөлдүк линиясы (N) жана күтүү режиминдеги электр булагынын (R) нөлдүк линиясы (R) үч уюлдуу атайын өчүргүчкө туташтырылышы керек. нөлдүк линия терминалы KG. Өзгөчө операция зымдар диаграммасын караңыз. Кош электр кубаты менен камсыз кылуучу автоматтык контроллер QN жана QR автоматтык өчүргүчтөрүнүн кириш линиясынын A-фазасын жана нөл линиясын N алат, эгерде үч уюлдук өчүргүч колдонулса, NN жана NR нөл линиясына туташтырылууга тийиш, үч уюлга арналган. нөл терминалы эки автоматтык өчүргүчтүн ортосунда, автоматтык электр өчүргүчтү орнотууда жана зымдарында, өчүргүчтүн кириш терминалына туташтырылган локалдык контроллердин линиясын унутуп, үзүп же кыска туташууга жол бербеңиз.


Орнотуу өлчөмдөрү


Техникалык параметр


Операцияны колдонуңуз

Жалпы электр менен жабдуу жана күтүү режиминдеги чыңалуу болобу, экөө тең кол менен иштөөнү колдоно алат. Кол менен иштетилгенде, кол менен автоматтык баскычты кол менен иштөө абалына коюу керек, тутканы терминалга саат жебеси боюнча түрткөндө, күтүү режиминдеги электр менен камсыз кылуучу QR ачылат, жалпы электр өчүргүч QN жабылат; тутканы терминалга сааттын жебесине каршы түрткөндө, күтүү режиминдеги электр менен жабдуунун автоматтык өчүргүчү QR жабылып жатат, жалпы электр менен жабдуучу QN ачылып жатат.

Панелдеги кубат индикатору (кызыл), эгер жарык күйбөсө, автоматтык башкаруу кутучасынын электр камсыздоосу иштебей калганын көрсөтүп турат, ATS которгучту иштете албайт. Кадимки абалга келтирилгенден кийин, кол менен автоматтык баскыч автоматтык абалда турат, эгерде жалпы электр энергиясы нормалдуу болсо, коммутатор автоматтык түрдө QN жалпы электр өчүргүчтү жабылуу абалында киргизет, панелде N көрсөткүчү (сары) күйүп турат; эгерде жалпы кубат булагы нормалдуу эмес болсо, анда ATS которгучу автоматтык түрдө электр менен жабдуу үчүн күтүү режиминдеги QR кубат булагына өтөт, күтүү режиминдеги электр булагы R индикатор жарыгы (жашыл) күйөт.

Эскертүү: Чыныгы өлчөмү басымдуулук кылат, жогорудагы маалыматтар маалымдама үчүн гана.
